局部放電圖譜 - PRPD相位圖譜

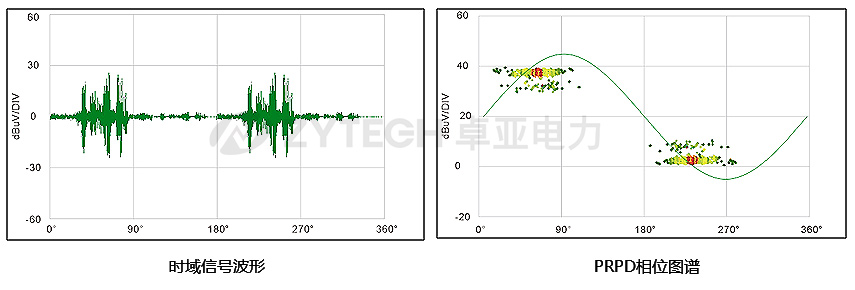

YJF-H手持式局部放電檢測儀的圖譜模式主要有時域信號波形、PRPD相位圖譜、PRPS三維圖譜三種放電圖譜。

YJF-H手持式局部放電檢測儀

武漢卓亞電力自動化有限責任公司生產制造的YJF-H手持式局部放電檢測儀具有TEV、UHF、AA、AE、HFCT測量功能，手持式局部放電檢測儀可在使用任何傳感器（超聲波傳感器、地電波傳感器、特高頻傳感器、高頻電流傳感器）的時候均可實現圖譜的繪制，包括開關柜超聲波/地電波、變壓器超聲波、GIS超聲波/特高頻、電纜脈沖電流法測試等。

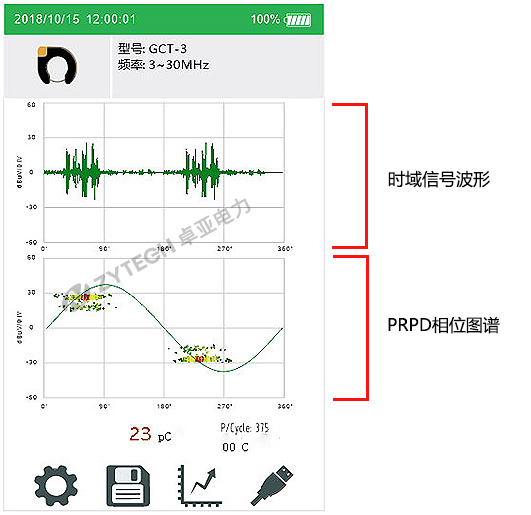

放電圖譜（一）：時域信號波形與PRPD相位圖譜

時域信號波形是指時實展示一個周期域內的實時采集到的信號波形。上圖為YJF-H手持式局部放電檢測儀圖譜顯示界面，此界面上方為時域信號波形區域，實時顯示采集到的信號，下方為PRPD相位圖譜，隨著時間的變化，PRPD圖譜會不斷重繪放電信號與相位之間的關系，PRPD圖譜的意義在于可以根據相位與放電幅值之間的關系分析出當前設備的放電特征是否具有50Hz與100Hz相關性、放電信號在相位區間的重復性等。

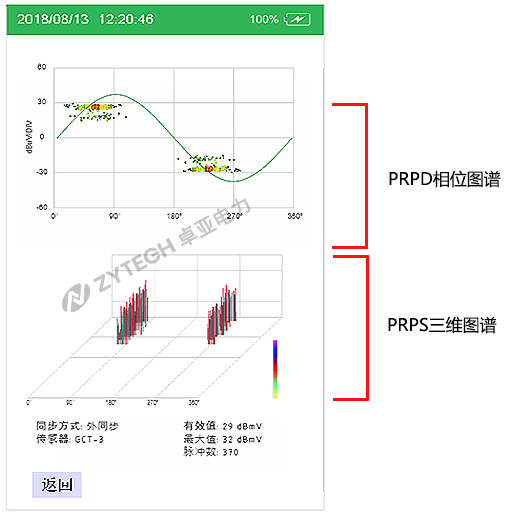

放電圖譜（二）：PRPD相位圖譜與PRPS三維圖譜

PRPS圖譜是與放電幅值、相位與時間三者相關的三維圖譜，能全面反應出三者之間一一對應的關系，更能形象的反應當前設備放電的特征，結合PRPD圖譜可更加方便的分析出當前放電屬于何種放電類型。

在默認的測試界面下，按下圖標"保存 "將會重新開始圖譜數據統計，完成設定的周期數（可在設置界面中設定）數據采樣后自動形成PRPS圖譜并自動彈出PRPD與PRPS圖譜顯示界面。
