絕緣電阻測量之絕緣電阻測試儀量程（兆歐表量程）的選擇方法
絕緣電阻測試儀又稱兆歐表、電子搖表，絕緣電阻測試儀量程及電壓等級可分為500V/1000V/2500V/5000V/10kV/15kV/20kV
技術支持：027-6552 3062
絕緣電阻測試儀(兆歐表)量程選擇
絕緣電阻測量一般采用絕緣電阻測試儀或兆歐表進行絕緣電阻值的測量工作，按絕緣電阻測試儀量程常規絕緣電阻測試儀可分為2500V/2500V絕緣電阻測試儀及5000V絕緣電阻測試儀，特殊用途中絕緣電阻測試儀量程可設計為高壓5kv/10kv/15kv/20kv絕緣電阻測試儀。
YMG型（GM）絕緣電阻測試儀（數字搖表、高壓兆歐表）型號及量程的選擇參考表
銷售客服：027-65523062
| 型號 | 名稱 | 電壓等級 | 電壓檔位 | 測量范圍 | 短路電流 | 吸收比、極化指數 | 說明 | 供電 |
| YMG2500 | 絕緣電阻測試儀 | 100V/250V/500V/1000V/2500V | 五檔電壓 | 0.01MΩ～200GΩ | ≥2mA | 有 | 數字大屏、手持式 | DC：9V 1.5V電池6節- |
| YMG5000 | 絕緣電阻測試儀 | 250V/500V/1000V/2500V/5000V | ||||||
| YMG5000V-S5 | 絕緣電阻測試儀 | 250V/500V/1000V/2500V/5000V | 五檔電壓 | 0.01MΩ～5TΩ | ≥5mA | 有 | 數字大屏、臺式 | DC：12V 充電電池 |
| YMG-5kV | 絕緣電阻測試儀 | 100V/250V/500V/1000V/2500V/5000V | 0.01MΩ～1000GΩ | |||||
| YMG-10kV | 絕緣電阻測試儀 | 250V/500V/1000V/2500V/5000V/10KV | 六檔電壓 | 0.1MΩ～10TΩ | ||||
| GM-25kV | 25kV可調高壓數字兆歐表 | 0.01 ~ 25kV | 六檔電壓 + 電壓可微調 |
0.01MΩ～2000GΩ | ≥10mA | 有 | 數字表頭、臺式 | AC：220V —— DC：12V 充電電池 |
| GM-20kV | 20kV可調高壓數字兆歐表 | 0.01 ~ 20kV | ||||||
| GM-15kV | 15kV可調高壓數字兆歐表 | 0.01 ~ 15kV | ||||||
| GM-10kV | 10kV可調高壓數字兆歐表 | 0.01 ~ 10kV | ||||||
| GM-5kV | 5kV可調高壓數字兆歐表 | 0.01 ~ 5kV | ||||||
| YMG2670 | 數字兆歐表 | 100V/250V/500V/1000V | 固定 四檔電壓 |
0～19990MΩ | ＞1.6mA | —— | 數字表頭、臺式 | AC：220V —— DC：12V 充電電池 |
| YMG2671 | 高壓兆歐表 | 500V/1000V/2000V/2500V | ||||||
| YMG2672 | 電子兆歐表 | 500V/1000V/2500V/5000V | ||||||
| YMG2678 | 水內冷發電機絕緣測試儀 | 2.5KV | —— | 5MΩ～10000MΩ | ≥3mA | 有 | 數字表頭、臺式 | AC：220V |
| YU1000V | 絕緣電阻測試儀 | 100V、250V、500V、1000V | 四檔 | 0.1MΩ~1000GΩ | 2.5mA | 有 | 數字表頭、手持式 | 1.5V電池8節 |
A、絕緣電阻測量必要性
一般采用絕緣電阻測試儀或兆歐表進行絕緣試驗及絕緣電阻值的測量，常規絕緣電阻測試儀分為2500V兆歐表、2500V絕緣電阻測試儀及5000V絕緣電阻測試儀，絕緣電阻測試儀量程500V/1000V/2500V/5000V/5kv/10kv/15kv/20kv。
絕緣電阻是電氣設備和電氣線路最基本的絕緣指標，電器設備絕緣電阻值測量應用行業非常廣泛，絕緣電阻測試儀是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的電器設備絕緣電阻值測量儀表，電器設備絕緣電阻值測量試驗包括變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器、電機、電器設備等以及各種絕緣材料絕緣電阻測量，以確保絕緣電阻值及絕緣特性在正常范圍，以保障電力設備的安全運行、電力工作人員的人身安全。
B、2500V絕緣電阻測試儀（兆歐表）量程選擇
2500V絕緣電阻測試儀型號YMG2500，2500V絕緣電阻測試儀又稱2500V兆歐表，2500V絕緣電阻測試儀用于絕緣電阻的測試及各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻測試，最高輸出2500V。采用電子式五檔，測量電阻范圍0.01MΩ～200GΩ，短路電流≥2mA。具有自動計算測量吸收比、極化指數的功能。
C、5000V絕緣電阻測試儀（兆歐表）量程選擇
5000V絕緣電阻測試儀型號YMG5000，5000V絕緣電阻測試儀又稱5000V兆歐表，5000V絕緣電阻測試儀用于絕緣電阻的測試及各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻測試，最高輸出5000V。其中YMG5000采用電子式五檔，測量電阻范圍0.01MΩ～200GΩ，短路電流≥2mA。YMG5000T采用電子六檔，測量電阻范圍0.01MΩ～1000GΩ，短路電流≥5mA。GM-5kV可調高壓數字兆歐表采用電壓可調，測量電阻范圍0.01MΩ～1999GΩ，短路電流≥10mA。這三款均具備自動計算吸收比及極化指數的功能。
D、10kV（10000V）絕緣電阻測試儀（兆歐表）量程選擇
E、15kV、20kV、25kV絕緣電阻測試儀
F、電器設備絕緣試驗
電器設備絕緣電阻值測量試驗主要包括變壓器絕緣電阻測量、互感器絕緣電阻測量、發電機絕緣電阻測量、高壓電動機絕緣電阻測量、電力電容絕緣電阻測量、電力電纜絕緣電阻測量、避雷器絕緣電阻測量、電機絕緣電阻測量、電器設備絕緣電阻測量試驗等以及各種絕緣材料絕緣電阻測量
G、絕緣電阻（值）測量與絕緣電阻測試儀的選擇方法？
用戶可以根據試品特性和試驗規程要求選擇適用的高壓絕緣電阻測試儀，選型的原則主要是絕緣電阻測試儀試驗電壓等級，輸出短路電流和量程范圍符合規程要求，較高的動態測量準確度和抗現場干擾能力，使用安全方便，較好的性價比等。
根據測試對象和要求不同，絕緣電阻測試儀大致可以劃分為普及型、主導型、和專用型三種，根據電力設備預防和交接試驗規程，用于測量試品絕緣電阻的普及型絕緣電阻測試儀試驗電壓等級500V，1000V。
主導型絕緣電阻測試儀主要測量試品的絕緣電阻，吸收比或極化指數，電壓等級為2500V，5000V兆歐表專用型絕緣電阻測試儀用于測量同步發電機，直流電機，交流電動機等繞組的絕緣電阻、吸收比和極化指數。有時還要求測量或測算真實絕緣電阻值。
對于容性負載較大的試品，一般選用合適的電壓等級和足夠大的輸出短路電流、絕緣值量程范圍大、自動對被測試品放電的絕緣電阻測試儀，否則R15S阻值將會影響較大，而使吸收比測試結果出現較大的誤差。對于干擾較強的測試現場，應選用指針式絕緣電阻測試儀，因為選用數字顯示的絕緣電阻測試儀，其測量數據有較大的跳動，從而無法確認真實的阻值，而指針式兆歐表本身對強磁場干擾比較滯緩（機械表頭阻尼作用）。即使有影響，指針表頭顯示也只是有稍微的擺動，示值范圍也很直觀。如YR2550系列。對于干擾較小，要求精確測量絕緣電阻值的場合，應選用數字顯示絕緣電阻測試儀，因為數字顯示絕緣電阻測試儀直觀，精度較高，如YMG2671。對于要測量吸收比和極化指數等大容量試品場合，應選用能自動測量吸收比和極化指數的智能型絕緣電阻測試儀，如YR2000兆歐表。
H、測量極化指數和吸收比
極化指數（PI）和吸收比（DAR）是檢查絕緣體的泄漏電流的時間是否增加的試驗。確認施加時間的同時泄漏電流沒有增加。儀表自動計算極化指數PI和吸收比DAR值，作為判斷絕緣性能的判斷，極化指數PI和吸收比DAR都表示被測物承受測量電壓后一段時間內絕緣電阻的變化情況。

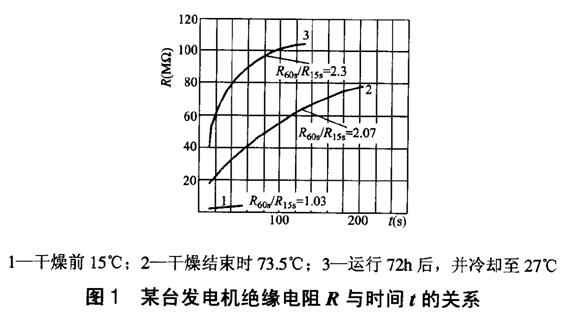

在工程上，絕緣電阻和吸收比(或極化指數)能反映發電機、油浸式電力變壓器等設備絕緣的受潮程度。絕緣受潮后吸收比(或極化指數)值降低(如圖1)，因此它是判斷絕緣是否受潮的一個重要指標。應該指出，有時絕緣具有較明顯的缺陷(例如絕緣在高壓下擊穿)，吸收比或極化指數值仍然很好。吸收比或極化指數不能用來發現受潮、臟污以外的其他局部絕緣缺陷。數字絕緣電阻表可準確測量被測物承受測量電壓后一段時間內絕緣電阻的變化情況。
I、極化指數及吸收比參考判定值
1、極化指數測值4以上為最好，4～2良好，2.0～1.0要注意，1.0以下的值為不良
2、吸收比測值1.4以上為最好，1.25～1.0良好，1.0以下的值為不良
