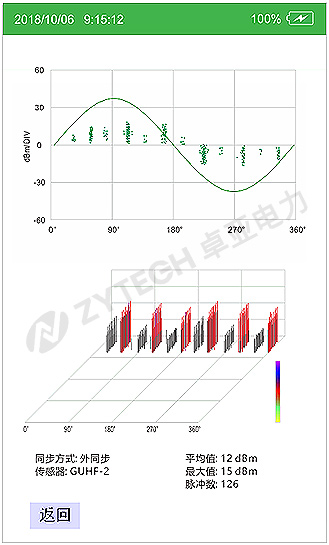

在使用YJF-H手持式局部放電檢測儀的進行局部放電檢測時，手持式局部放電檢測儀所顯示的圖譜模式主要有時域信號波形、PRPD相位圖譜、PRPS三維圖譜三種放電圖譜。時域信號波形區域?qū)?shí)時顯示采集到的信號，隨著時間的變化，PRPD圖譜會不斷重繪放電信號與相位之間的關系，PRPS圖譜是與放電幅值、相位與時間三者相關的三維圖譜，能全面反應出三者之間一一對應的關系，更能形象的反應當前設備放電的特征，結合PRPD圖譜可更加方便的分析出當前放電屬于何種放電類型。 以下為局部放電的四種放電圖譜。
局部放電的四種放電圖譜
一、自由金屬顆粒放電圖譜
自由金屬顆粒放電為金屬顆粒和金屬顆粒之間的局部放電以及金屬顆粒和金屬部件間的局部放電。此類放電幅值分布較廣，放電時間間隔不穩定，其極性效應不明顯，在整個工頻周期相位均有放電信號分布。
二、懸浮電位體放電圖譜
懸浮電位體放電為松動金屬部件產生的局部放電，此類放電脈沖幅值穩定，且相鄰放電時間間隔基本一致。當懸浮金屬體不對稱時，正負半波檢測信號有極性差異。
三、絕緣件內部氣隙放電圖譜
絕緣件內部氣隙放電主要是固體絕緣內部開裂、氣隙等缺陷所致，此類放電放電次數少，周期重復性低。放電幅值也較分散，但放電相位較穩定，無明顯極性效應。
四、金屬尖端放電圖譜
金屬尖端放電是處于高電位或低電位的金屬毛刺 或尖端，由于電場集中而產生的SF6電暈放電。此類型放電次數較多，放電幅值分散性小，時間間隔均勻。放電初期通常僅在工頻相位的負半周出現。
