絕緣電阻測試儀(兆歐表)量程及兆歐表量程選擇

絕緣電阻測試儀量程及兆歐表量程選擇，用戶可以根據試品特性和試驗規程要求選擇適用的高壓絕緣電阻測試儀，絕緣電阻測試儀量程及兆歐表量程選擇的原則主要是絕緣電阻測試儀試驗電壓等級，輸出短路電流和量程范圍符合規程要求，較高的動態測量準確度和抗現場干擾能力，使用安全方便，較好的性價比等。

根據測試對象和要求不同，絕緣電阻測試儀大致可以劃分為普及型、主導型、和專用型三種，根據電力設備預防和交接試驗規程，用于測量試品絕緣電阻的普及型絕緣電阻測試儀試驗電壓等級500V兆歐表，1000V數字兆歐表。

主導型絕緣電阻測試儀主要測量試品的絕緣電阻，吸收比或極化指數，電壓等級為2500V兆歐表，5000V兆歐表專用型絕緣電阻測試儀用于測量同步發電機，直流電機，交流電動機等繞組的絕緣電阻、吸收比和極化指數。有時還要求測量或測算真實絕緣電阻值。

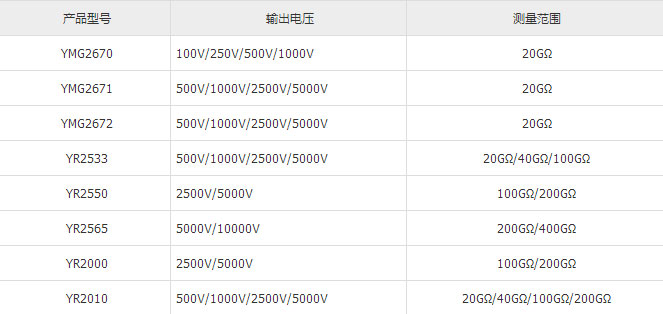

對于容性負載較大的試品，一般選用合適的電壓等級和足夠大的輸出短路電流、絕緣值量程范圍大、自動對被測試品放電的絕緣電阻測試儀，否則R15S阻值將會影響較大，而使吸收比測試結果出現較大的誤差。對于干擾較強的測試現場，應選用指針式絕緣電阻測試儀，因?yàn)檫x用數字顯示的絕緣電阻測試儀，其測量數據有較大的跳動，從而無法確認真實的阻值，而指針式兆歐表本身對強磁場干擾比較滯緩（機械表頭阻尼作用）。即使有影響，指針表頭顯示也只是有稍微的擺動，示值范圍也很直觀。如YR2550系列。對于干擾較小，要求精確測量絕緣電阻值的場合，應選用數字顯示絕緣電阻測試儀，因?yàn)閿?shù)字顯示絕緣電阻測試儀直觀，精度較高，如YMG2671高壓兆歐表。對于要測量吸收比和極化指數等大容量試品場合，應選用能自動測量吸收比和極化指數的智能型絕緣電阻測試儀，如YR2000高壓絕緣電阻測試儀。
