數字兆歐表量程
數字兆歐表量程按輸出電壓分為：100V/250V/500V/1000V/2500V/5000V/10000V(10KV)/15kv/20kv，數字兆歐表測量范圍可從20GΩ到200GΩ。根據測試對象和要求不同，數字兆歐表(絕緣電阻測試儀)大致可以劃分為普及型、主導型、和專用型三種，根據電力設備預防和交接試驗規程，用于測量試品絕緣電阻的普及型絕緣電阻測試儀試驗電壓等級500V、1000V。主導型數字兆歐表（絕緣電阻測試儀）主要測量試品的絕緣電阻，吸收比或極化指數，電壓等級為2500V，5000V數字兆歐表專用型絕緣電阻測試儀用于測量同步發電機，直流電機，交流電動機等繞組的絕緣電阻、吸收比和極化指數。有時還要求測量或測算真實絕緣電阻值。
數字兆歐表量程及型號
數字兆歐表量程選擇

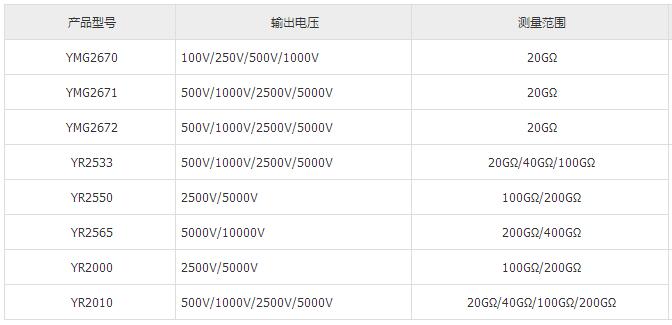

a. 輸出電壓100V至5000V的數字兆歐表量程選擇表（僅供參考）
YMG2670數字兆歐表量程：卓亞電力生產的YMG2670數字兆歐表量程等級為100V、250V、500V、1000V，適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻，高壓兆歐表是電力、郵電、通信、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的絕緣儀表。
YMG2671數字兆歐表量程：卓亞電力生產的YMG2671高壓數字兆歐表程等級為、500V、1000V、2000V、2500V，適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻，是電力、郵電、通信、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的絕緣儀表。
YMG2672數字兆歐表量程：卓亞電力生產的YMG2671高壓數字兆歐表程等級為500V、1000V、2500V、5000V。數字兆歐表用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。
YMG2500數字兆歐表量程：卓亞電力生產的YMG2500數字絕緣電阻表又稱高壓兆歐表、高壓絕緣電阻表，數字絕緣電阻表用于絕緣電阻的測試。適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。YMG2500數字兆歐表量程為：100V、250V、500V、1000V、2500V。
YMG5000數字兆歐表量程：卓亞電力生產的YMG5000高壓絕緣電阻表又稱絕緣電阻表的選擇、高壓絕緣表，數字高壓絕緣電阻表用于絕緣電阻的測試。適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。YMG5000數字兆歐表量程等級為250V、500V、1000V、2500V、5000V。
YMG-10KV數字兆歐表量程：卓亞電力生產的YMG-10KV數字絕緣電阻測試儀量程為250V、500V、1000V、2500V、5000V、10KV，具備測量直流電壓交流電壓吸收比和極化指數功能。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。
YR系列絕緣電阻測試儀量程：卓亞電力生產YR系列高壓絕緣電阻測試儀測量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻重要工具。客戶滿意度最高。YR2010絕緣電阻測試儀量程為數字式及指針式同步顯示，四檔同步，最高檔位5000V。測量電阻量程范圍可達0～200GΩ，電阻量程范圍可自動轉換。YR2000高壓絕緣電阻測試儀為兩檔，量程為2500V、5000V。數字及指針同步顯示。YR2403絕緣電阻測試儀量程三檔，2500V、5000V、10000V，模擬指針與數字同步顯示、交直流兩用。YR2550指針式絕緣電阻測試儀量程為指針式兩檔。YR2533高壓絕緣電阻測試儀量程為500V，1000V，2500V三檔。

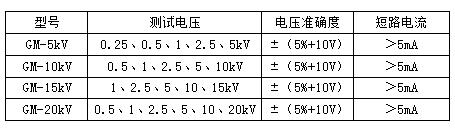

b. 可調高壓數字兆歐表量程5kv、10kv、15kv、20kv數字兆歐表量程選擇（僅供參考）
數字兆歐表工作原理

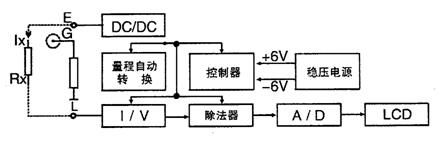

數字兆歐表工作原理由中大規模集成電路組成。數字兆歐表輸出功率大，短路電流值高，輸出電壓等級多（有四個電壓等級）。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。
手搖兆歐表原理
搖表也稱兆歐表，手搖兆歐表主要用于測量電氣設備的絕緣電阻。手搖兆歐表原理是由交流發電機倍壓整流電路、表頭等部件組成。搖表搖動時，產生直流電壓。當絕緣材料加上一定電壓后，絕緣材料中就會流過極其微弱的電流，這個電流由三部分組成，即電容電流、吸收電流和泄漏電流。搖表產生的直流電壓與泄漏電流之比為絕緣電阻，用搖表檢查絕緣材料是否合格的試驗叫絕緣電阻試驗，手搖兆歐表能發現絕緣材料是否受潮、損傷、老化，從而發現設備缺陷。
數字兆歐表應用
數字兆歐表主要應用于電力、郵電、通信、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。
數字兆歐表量程選型時需要注意些什么？
用戶可以根據試品特性和試驗規程要求選擇適用的數字兆歐表（高壓絕緣電阻測試儀），數字兆歐表選型的原則主要是數字兆歐表試驗電壓等級，輸出短路電流和量程范圍符合規程的要關要求，較高的動態測量準確度和抗現場干擾能力，較好的性價比等，只有正確選擇數字兆歐表量程我們才可能測量出盡可能準確的數據。

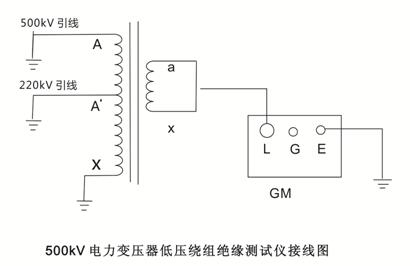

舉例一：數字兆歐表測量電力變壓器低壓繞組接線圖

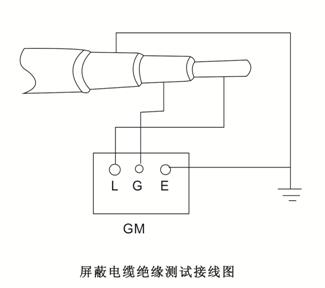

舉例二：數字兆歐表測試屏蔽電纜絕緣電阻值接線圖
