電力電纜高頻局部放電檢測

HFCT高頻電流互感器

使用YJF-H手持式局部放電檢測儀檢測電纜局部放電主要是采用外置傳感器HFCT高頻電流互感器（HFCT傳感器及高頻脈沖電流傳感器），通過測量電纜局部放電信號判斷電纜是否存在隱形故障，HFCT高頻電流互感器檢測頻率：1～30MHz，靈敏度：≤50pC，傳感器傳輸阻抗：5mV/mA。

檢測電纜局部放電信號時，由于高壓電纜的特殊結構，超聲波及高頻局放信號無法從金屬鎧甲外層獲取，因此可以從接地線上獲取局放信號。使用YJF-H手持式局部放電檢測儀外置傳感器HFCT高頻電流互感器測試局放時單位為pC。

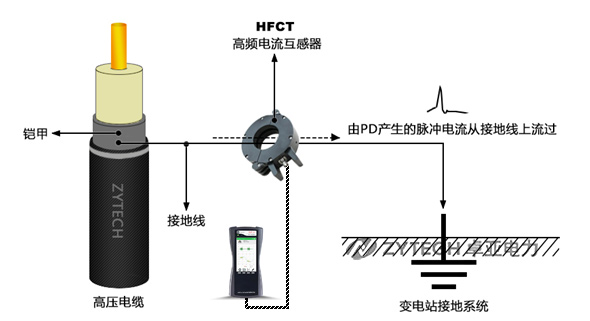

電線電纜局部放電試驗及接線方法

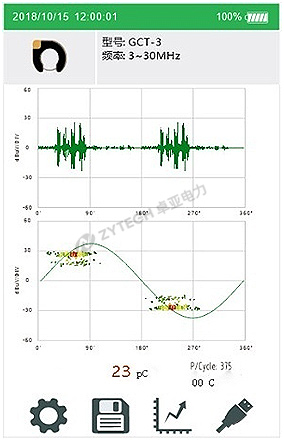

局部放電檢測儀外置傳感器HFCT高頻電流互感器測試界面

說明：卓亞電力公司生產制造的YJF-H手持式局部放電檢測儀。具有TEV、UHF、AA、AE、HFCT測量功能，靈活達配超聲波傳感器、地電波傳感器、特高頻傳感器、超聲波聚波器，可用于高壓開關柜局部放電檢測、環網柜局部放電檢測、變壓器局部放電檢測、GIS局部放電檢測、架空線路局部放電檢測、電纜終端局部放電檢測、電纜分支箱等設備的絕緣狀態檢測與評估。通過配置不同的傳感器可以靈活實現多種電氣設備局放部電檢測。
