一、電纜故障檢測沖閃法基本原理
在電纜故障測試方法中沖閃法適用于測試高阻泄漏性故障，對其他類型高低阻故障電纜也可用沖閃法測試。電纜故障檢測沖閃法測試方法是通過球間隙給電纜施加沖擊電壓， 使電纜故障點擊穿放電，而產生反射電壓（或者電流），由YDL-P電力電纜故障測試儀記錄這一瞬間狀態的過程，通過波形分析來測定電纜故障點的位置。它是測高阻及閃絡性故障的主要方法。同樣取樣方式也分電壓取樣和電流取樣，當然細分還可分為高端和低端電壓取樣，電感與電阻 取樣，始端與終端取樣等。由于低端電流取樣接線簡便、可靠安全、波形易于識別，所以電流取樣法非常具有實用價值。
二、電纜故障檢測之電流取樣沖閃法操作方法
沖閃法操作方法如下：開機（上電復位）→復位（主菜單） →鍵 1（工作選擇菜單）→鍵 3（沖閃 1）.根據工作選擇菜單提 示，沖閃分為：沖閃 1 和沖閃 2 兩種方式。其中沖閃 1 是正脈觸 發方式（如電流取樣），沖閃 2 是負脈沖觸發方式（如高端電壓 取樣）。按推薦選用電流取樣方式，所以按鍵 3 進入沖閃 1 工作 模式。

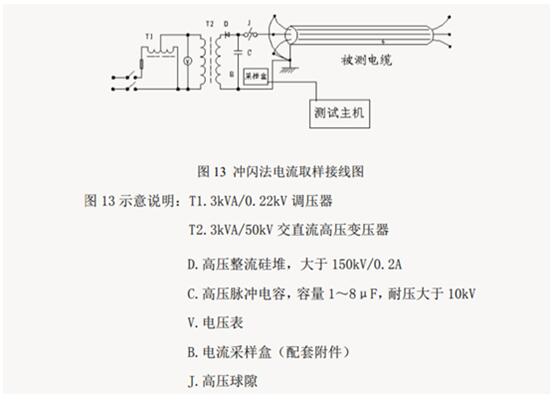

進入沖閃后，按電纜故障測試儀屏幕提示接線圖連接接線和取樣器如圖 13 所示。
以上設備除電流取樣器 B 之外，其余為外配設備，可用圖 13 分體高壓試驗設備，也可用一體化高壓電源（注意必須將高壓放 電棒與高壓地線連接好方可試驗）。
根據接線圖連接完畢后，再按“速度”鍵選擇傳輸速度或重 新鍵入速度值。將增益調節旋鈕旋至 1/3 左右，然后按“采樣” 鍵，電纜故障測試儀進入等待采樣狀態。

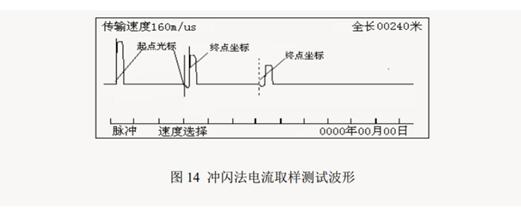

調整球隙和“增益”旋鈕后，然后通電對故障電纜升壓。電 壓升到一定值，故障點發生閃絡放電，記錄下波形，根據波 形大小可重新調整輸入振幅，重復采樣，沖閃測試波形如圖 14 所示：
波形特點分析如下：第一個小正脈沖為球間隙擊穿而故障點沒有放電時電容器對電纜放電的電流脈沖（輸入幅度小或者儀器 的靈敏度低時第一個小脈沖可能不出現）第二個大的正脈沖為故 障點擊穿之后形成的短路電流脈沖，其次為由該放電電流脈沖形 成的一次、二次等多次反射電流脈沖，由于衰減而幅度逐漸減小。由于故障特性的差異和電容電壓與引線電感的存在而在反射正脈 沖的前沿出現負反沖，計算故障距離時起點為第一個放電正脈沖的前沿，終點為第一次反射正脈沖之前的負脈沖前沿。（發射脈 沖為正脈沖，反射脈沖也為正脈沖但前沿有負反沖。因故障性質等原因，負反沖大小有差別，但遠小于正脈沖的幅值）
定光標時，起點光標選擇在正脈沖上升沿與基線交點處，終點光標選擇在負反沖下降沿與基線交點處。如無負脈沖出現，就 將終點光標定在反射脈沖的上升沿與基線的交點處，故障顯示距 離因此將增大 10%左右。定點時，應將粗測距離壓縮后確定參考 點位置。
三、高壓閃絡測試方法的閃絡波形

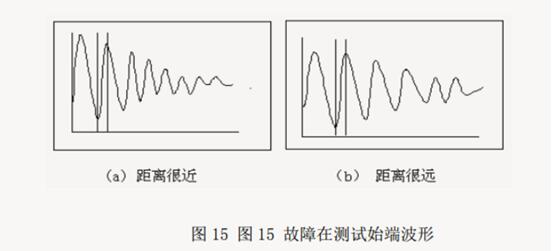

（1）電纜故障在測試始端的波形如圖 15 所示。

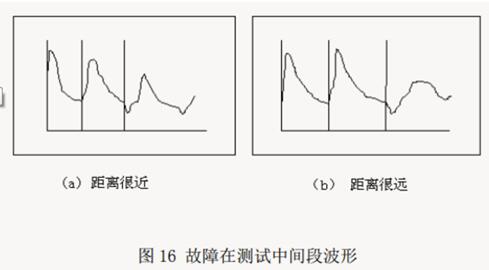

（2）故障在中間段的波形如圖 16 所示
（3）故障在測試終端的波形如圖 17 所示。
