電纜故障檢測與查找之低壓脈沖測試法
電纜故障測試方法采用的低壓脈沖方的相關原理及測試方法，低壓脈沖測試法具有操作簡單、波形易于識別、準確度高等 特點。對于故障電纜短路、低阻、斷線故障用可用此法測試，可直接確定故障距離。即使無此類故障，一般高壓閃絡測試前，也可以低壓脈沖法測電纜全長或速度，與閃絡測試波形比較，通常會利于波形分析，可快速確定電纜故障點。
一、低壓脈沖法的測量原理

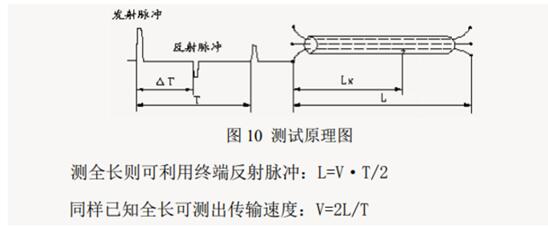

測量電纜故障時，電纜可視為一條均勻分布的傳輸線，在電纜一端加脈沖電壓，則此脈沖按一定的速度（決定于電纜介質電 常數和導磁系數）沿線傳輸，當脈沖遇到故障點（或阻抗不均勻 點）就會發生反射，用閃測儀記錄下發送脈沖和反射脈沖之間的 傳輸時間△T，則可按已知的傳輸速度 V 來計算出故障的距離 Lx， Lx=V•△T/2，如圖 10 所示。
二、低壓脈沖測試法測全長

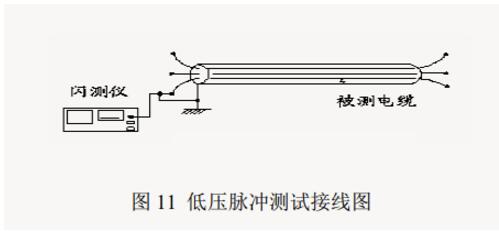

低壓脈沖測試法測全長操作步驟如下：開機（上電復位）→復位（主菜單） →鍵 1（工作選擇菜單）→鍵 1（脈沖菜單）→鍵 1（測全長）， 然后根據屏幕顯示接線圖接線，如圖 11 所示。
使用脈沖法測試時，按圖 11 連接后，根據所測電纜類型，選擇合適傳輸速度和脈寬，調節“增益”旋鈕 1/3 位置，按采樣鍵 即可。
根據顯示波形大小，調節“增益”旋鈕，重新采樣。當 0.2μs 脈寬輸入振幅最大還無反射波時，選用 2μs 脈沖測試。為了便于 比較可分別接故障相與另一好相做兩次采樣，如前圖 9 所示。按上下鍵可選單波形或雙波形顯示，用“1/2”鍵改變操作 區，選擇當前波形 1 或 2。完成采樣后，移動光標定起點，再移動光標到波形反射點，此時屏幕所顯示的長度就是電纜全長值。 對于短電纜最好將終端短路測全長，終端反射改為負脈沖，定光標時，對終端開路電纜以發射正脈沖上升沿與基線交點為準定光 標起點，以反射正脈沖上升沿與基線交點定光標終點。
三、低壓脈沖測試法測電波在電纜中傳輸速度
低壓脈沖測試法測電波在電纜中傳輸速度時，必須知道電纜全長。操作方法 如下：電纜故障測試儀開機（上電復位）→復位（主菜單）→鍵 1（工作選擇菜 單）→鍵 1（脈沖菜單）→鍵 3（測速度），然后按圖 11 接線， 鍵入全長值并回車。采樣波形、定光標方法與測全長時相同，當分別定光標起點、終點后，屏幕左上角將顯示測試速度值。
四、低壓脈沖測試法測故障

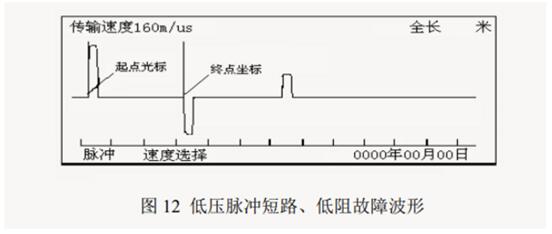

低壓脈沖測試法測故障與測全長的測試原理與操作方法基本相同。當脈沖菜單出現時，可選鍵 1（測全長），也可選鍵 2（測故 障）。接線方法與圖 11 相同，電纜連接與被測電纜故障全長相同， 其它操作方法也與測全長相同。如果是短路、低阻故障，測試波 形如圖 12 所示。
