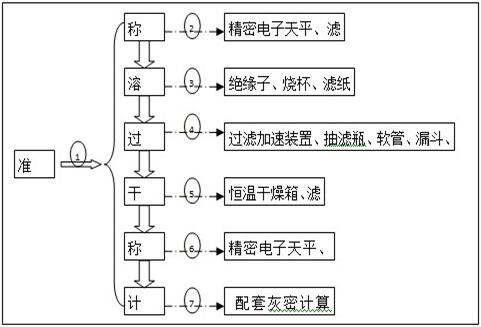

一、YHM-H絕緣子灰密測試儀的測試流程圖
二、絕緣子灰密測試儀測試絕緣子灰密度值的步驟
YHM-H絕緣子灰密測試儀測試絕緣子灰密度值的步驟分為準備、稱重、溶解、過濾、干燥、稱重、計算七個步驟，詳細如下所示。
1.準備
(1)、取出抽濾瓶、漏斗、軟管，將漏斗裝到抽濾瓶上（注意密封性），連接軟管到快速過濾裝置入口，準備好燒杯、濾紙；
(2）、安裝好電子天平、調節水平儀與調整腳使之在桌面上平穩，并提前開機30分鐘進行預熱；
(3）、安裝好恒溫干燥箱。
提示：為避免污穢損失，拆卸和搬運絕緣子時，操作者不應接觸絕緣子的絕緣表面；表面污穢取樣之前，燒杯、漏斗等應清洗干凈，確保無任何污穢；
取樣時，盡可能配帶清潔的醫用手套。
通過以上步驟，完成測試平臺的搭建。
2.稱重
在進行溶解操作前，必須先稱量濾紙的重量，并記錄下來。
(1）、調水平：天平開機前，應觀察天平后部水平儀內的水泡是否位于圓環的中央，否則通過天平的地腳螺栓調節，左旋升高，右旋下降。
(2）、打開電源，按“開機”鍵，開啟天平，為保證天平準確性，請預熱大于30分鐘。待天平穩定后，出現0.0000g。
(3）、根據需要進行“校準”操作；
(4）、將濾紙放置稱盤正中央，待g出現后，即為濾紙的重量。
3.溶解
(1)、選取絕緣子

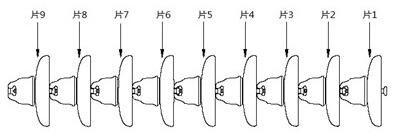

絕緣子示意圖如圖7.2所示，絕緣子選擇請遵循以下原則：
(a)帶電絕緣子串應取上數第二片、中間一片、下數第二片共三片絕緣子；
(b)非帶電絕緣子串應取任意位置的三片絕緣子。(提示：每次只測量一片絕緣子，最后用三片的測量結果計算平均值。)
(2)、配置溶劑
建議選用去離子水，即蒸餾水，或者飲用純凈水，要求其電導率低于10uS/cm。取水量過少時，會造成污穢中的可溶物未能全部溶解。
建議取水量參照下面2種方法之一：
(a)對單片普通型懸式絕緣子，建議用水量按300ml取。當被測絕緣子（包括懸式絕緣子及支柱絕緣子的單元裙段）的表面積與普通型懸式絕緣子不同時，可根據面積大小按比例適當增減用水量，具體用水量如表7.1所示。
(b)按每平方厘米表面積用水0.2ml計算總用水量。
將上述溶劑平均裝入三個潔凈的燒杯。以300ml為例，取A、B、C三個燒杯各裝入100ml溶劑。
(3)、擦拭表面污穢和溶解
建議使用潔凈濾紙、棉球或紗布等對絕緣子表面進行擦拭。切記：擦拭之前需要先稱量其重量，并使用配套軟件記錄結果，或者用筆記錄結果。
以紗布和蒸餾水為例，擦拭和溶解步驟如下：
(a) 稱量干紗布的重量，并記錄結果。
(b) 將紗布浸入燒杯配置好的蒸餾水中，再用潔凈鑷子把水擠干后取出。
(c) 使用濕紗布擦拭絕緣子，直至絕緣子表面基本潔凈。
(d) 將擦拭后的濕紗布在燒杯中洗滌，再用鑷子把水擠干后取出。
(e) 再次使用濕紗布擦拭絕緣子，直至絕緣子表面完全潔凈。
(f) 將再次擦拭后的濕紗布放入燒杯中，洗滌后用鑷子把水擠干后取出。
(g) 擦拭和溶解步驟完畢，準備將燒杯中的溶液過濾。
提示：(a)使用鑷子把濕紗巾的水擠干時，以濕紗巾取出時不滴水為宜，保證在擦拭時溶液不流失，否則測試結果會有偏差。
(b) 只使用一片紗布，因為使用多片紗布會引起測量誤差增大，而且在最后稱重時可能超過天平量程。
4.過濾
過濾方式有兩種，一種為常規過濾，另一種使用快速過濾裝置（真空抽濾機）過濾。
(1)、常規過濾
常規過濾時，抽濾瓶不接快速過濾裝置，先將濾紙鋪在漏斗內，再將溶解后的污穢直接緩慢通過漏斗過濾即可。
提示：此種過濾方式雖然操作簡便，但過濾時間較長長。
(2)、使用快速過濾裝置
使用快速過濾裝置時，需先將抽濾瓶通過軟管連接到快速過濾裝置抽氣孔，然后再通過啟動抽氣，使過濾速度加快。
提示：此種過濾方式可以使過濾時間大為縮短。
5.干燥
將過濾后的濾紙順原先方向對折疊成90度后平放在干燥箱的擱板上，關好箱門，把控制面板上的排氣調節閥撥扭開到一半（加熱過程中可隨濾紙的溫度進行適當調整）。打開電源開關，儀器開始加熱工作，數碼管實時顯示當前工作室的溫度。工作完畢后，關閉恒溫干燥箱電源開關即可。
6.稱重
將干燥后的濾紙帶灰一同稱重。
(1)、精密電子天平接7.2繼續稱重時，無需再進行調水平和“校準”操作；
(2)、打開電源，按“開機”鍵，開啟天平，為保證天平準確性，請預熱大于60分鐘。待天平穩定后，出現0.00000g。
(3)、置入干燥后的濾紙，待g出現后，即是濾紙帶灰的重量。
(4）、稱量完畢，按〔ON/OFF〕鍵關機。
7.計算
使用YHM-H絕緣子灰密測試儀的配套軟件即可計算出絕緣子表面的灰密度值。
