電纜故障查找
一、電纜故障查找方法
電纜故障查找方法一般分為初測法（感官搜尋法），也用是通過經驗判斷，但準確率及可靠性非常差，目前電纜故障查找方法主要采用電橋法；低壓脈沖法，又稱雷達法；脈沖電壓法；脈沖電流法；二次脈沖法及多次脈沖方法。安全可靠性高，準確率高。
1、電纜故障查找方法之感官搜尋法
對故障電纜進行感官搜尋查找，當運行中的電纜發生故障造成斷路器報警動作后.先用兆歐表測量判斷電纜故障類型，電纜遙測為短路或低阻故障時.表明電纜已經擊穿，此類事故暴露較為明顯，如果電纜敷設方式及位置便于人員進入觀察，且距離不是很長時，可采用感官搜尋法，即采用眼觀、手摸、鼻聞等方式進行逐步排查，重點對電纜終端頭、中間頭部位進行排查。可在較短時間內迅速找到故障點。
2、電纜故障查找方法之分段查找法
對故障電纜進行分段查找，分割查找法是將故障電纜線路分段.此方法用于電纜敷設路線較長.中間有串聯設備或電纜頭采用高壓插頭連接方式的場合.可以起到縮小排查范圍.減小排查難度的作用
3、電纜故障查找方法之測聲法
所謂測聲法就是根據故障電纜放電的聲音進行查找，此方法對高壓電纜芯線對絕緣層閃絡放電較為有效 當電容器充電到一定電壓值時，球間隙對電纜故障芯線放電，在故障處電纜芯線對絕緣 放電產生"滋、滋"的火花放電聲.再在雜噪聲音最小的時候.借助耳背助聽器或醫用聽診器等音頻放大設備進行查找。查找時，將拾音器貼近地面，沿電纜走向慢慢移動，當聽到"滋、滋"放電聲最大時，該處故障點 使用該方法一定要注意安全.在試驗設備端和電纜求端應專人監視。
二、電纜故障原因
常見的電纜故障原因有:短路性故障（指有相間短路，主要是在制造過程中留下的隱患）；接地故障（指電纜中的芯線與地擊穿，絕緣電阻小于 10kΩ為低阻接地，大于 10kΩ為高阻接地，其電纜故障原因主要是由于電纜腐蝕、鉛片裂紋、絕緣干枯和接頭原因引起的）；斷線故障（指電纜受機械損傷、地形變化或短路引起斷線的現象）；混合性故障（是指電纜受兩種以上的故障）。
三、電纜故障類型
電纜由于鋪設面積廣、時間長，處在各種復雜的現場環境中，絕緣層易發生老化或者被腐蝕，或受到外力影響將會發生各種故障，而這些電纜故障類型卓亞電力技術員在長時間的工作中得出非常豐富的經驗，總結并整理以下最常見的電纜故障類型，并通過YDL-P電纜故障測試儀可進行快速判斷故障類型。
電纜故障類型一般分為電纜低阻故障、電纜高阻故障、電纜開路故障、電纜閃絡故障、擊穿故障及電纜運行故障等。
四、按故障電纜故障敷設環境分類
根據電纜敷設環境將故障電纜分類，電纜故障查找人員也要根據不同環境下的故障電纜采用不同方法進行電纜故障查找。
1、地埋電纜故障針對直接埋地式高壓電纜、暗溝明溝敷設電纜及穿管敷設電纜的故障查找及檢測。
2、穿管電纜故障查找針對塑料穿管式電纜、金屬穿管式電纜及排管式穿電纜故障查找。
3、架空電纜故障主要是針對鐵塔式高壓架空電纜及橋架式電纜進行故障查找與檢測。
4、路燈電纜一般直接采用埋地式，在路燈電纜發生故障時可以急時的進行檢修。
五、電纜故障查找步驟
電纜故障查找步驟一般分故障性質診斷、故障測距、路徑探測、故障定點等四個步驟進行。當輸電線路、地埋直埋等電力電纜出現故障時，電纜故障查找工作人員可以按以下方法進行電纜故障查找工作。詳細電纜故障查找步驟如下：
第一步：判別電纜故障性質，首先采用YMG2500數字絕緣電阻表法對故障電纜線路進行判定，測量電纜相間及相與地之間的絕緣電阻，根據阻值判定電纜是否斷線故障、短路故障或接地故障等。
測量斷線故障的方法是將電纜兩相電纜的一頭短接，在電纜另一端進行阻值測量，得出結果。短路故障及接地故障是將非檢測相接地，然后用YMG2500數字絕緣電阻表對檢測相進行電阻測量，根據阻值情況判斷電纜是短路故障(一般阻值為零)、低阻故障、還是高阻故障。
注：高壓電纜采用2500v兆歐表，低壓電纜采用500v兆歐表，檢測確定電纜是否發生故障。
第二步：查找電纜故障距離，確定電纜故障性質及故障內型后采用相應的電纜故障查找方法，電纜高阻故障采用高阻脈沖系統進行故障檢測，低阻故障則直接用電纜故障測試儀查找故障。
1、電纜低阻故障采用電纜故障測試儀直接查找電纜故障距離：

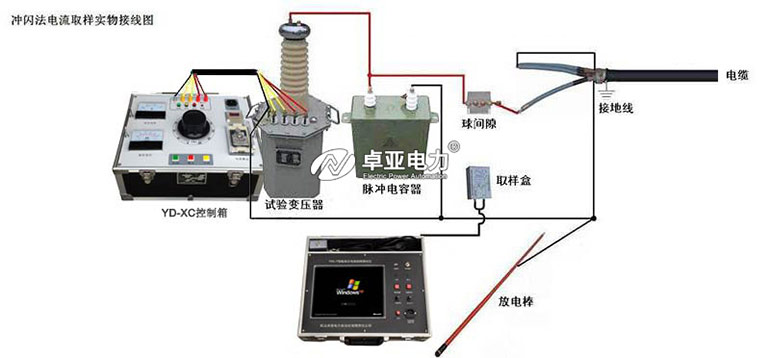

2、電纜高阻故障采用高阻脈沖系統進行電纜故障查找距離：

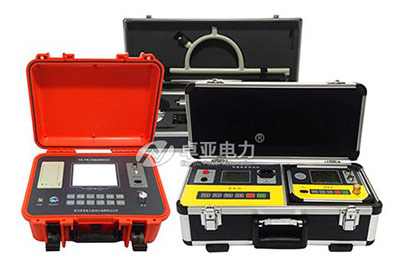

第三步：通過第二步查找電纜故障距離，再進行電纜故障點精確定位。電纜故障點查找方法就采用YDL-P電力電纜故障測試儀直接對故障電纜芯發射脈沖信號進行精確定位，誤差不會超過半米。
