干式試驗變壓器

干式試驗變壓器工作原理

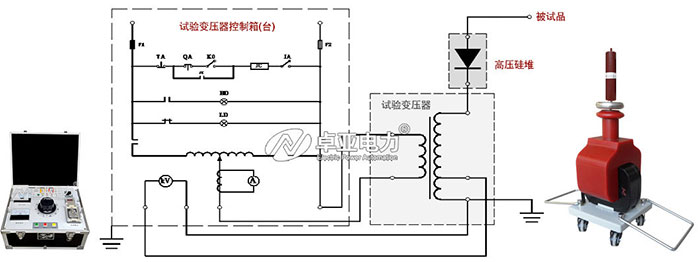

干式試驗變壓器輸入電壓為200V或400V，采用配套的控制箱（臺）的自耦調壓器，調節輸入電壓至試驗變壓器初級繞組（低壓端），利用電磁感應原理，在次級繞組（高壓端）可獲得與其初級繞組匝數之比同等倍數的高壓輸出，從零伏連續可調到額定的最高值。在作直流耐壓及泄漏電流測試時，只要把高壓硅堆安裝在高壓輸出端，即可取得直流高壓，其幅值是工頻高壓值的1.414倍。

干式試驗變壓器由于在設計構思、材質選擇及工藝流程都是全新的，所以在不降低性能的情況下，盡量減小體積減輕重量。

干式試驗變壓器利用先進的生產設備，干式試驗變壓器采用線圈繞組環氧真空澆注及用優質冷軋硅鋼卷繞的CD型鐵芯，有效地削弱了漏磁，做直流耐壓試驗不需外接硅堆，只需將我公司配套的直流高壓硅堆旋裝在高壓端既可得到直流。
