變壓器繞組變形分析儀

變壓器繞組變形分析儀

YBX-P變壓器繞組變形分析儀又稱變壓器繞組測試儀，變壓器繞組變形測試儀硬件機芯采用DDS專用數字高速掃頻技術(美國)，通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障，是一種新穎的變壓器內部故障無損檢測設備，適用于63kV～500kV電力變壓器的內部結構故障檢測。我公司絕緣油介質損耗測試儀通過國家光電子信息產品監督檢驗中心（NOPIS）檢測合格，請您放心購買。

別稱：變壓器繞組變形分析儀、變壓器繞組變形分析儀廠家、變壓器繞組變形分析儀、繞組變形測試儀、變壓器繞組測試儀

YBX-P變壓器繞組變形測試儀是根據電力行業標準DL/T911－2004測量變壓器的繞組變形的測試儀，YBX-P變壓器繞組變形測試儀主要是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器可能發生的繞組變形。

根據變壓器設計原理，變壓器制造完成后，其線圈和內部組成結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數就應該是確定的，因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。

YBX-P變壓器繞組變形測試儀在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行吊罩、拆卸的即可完成所有測試，YBX-P變壓器繞組變形測試儀適用于63kV～500kV電力變壓器的內部結構故障檢測。

YBX-P變壓器繞組變形電力測試儀具備線形掃頻測量和分段掃頻測量雙系統測量功能，兼容當前國內兩種技術的測量模式，其中線形掃頻測量掃描頻率高達2MHz，對變壓器變形情況提供更多的分析，根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。

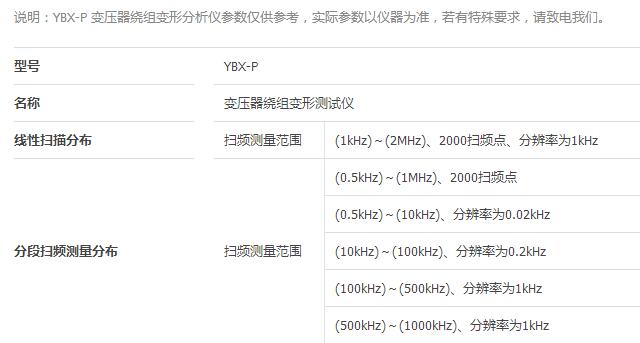

變壓器繞組變形分析儀參數
