高壓干式試驗變壓器
GTB干式試驗變壓器又稱高壓干式試驗變壓器、試驗變壓器，干式試驗變壓器采用了線圈環氧真空澆注成型及CD型鐵芯的新工藝、新材料，干式試驗變壓器可輸出交、直流高壓，對各類高壓試驗提供高電壓，交直流干式試驗變壓器適用于電力系統及各電力用戶在現場檢測各種電器設備的絕緣性能及絕緣工具的耐壓試驗。可根據需求配以控制箱（臺）、自動保護微安表、球隙等附屬設備。
別稱：干式試驗變壓器、干式試驗變壓器廠家、試驗變、干式高壓試驗變壓器、試驗變壓器
GTB干式試驗變壓器又稱升壓器，干式試驗變壓器是發供電設備、各種電工產品及絕緣工具材料抗電強度試驗的必備設備。
卓亞電力生產的干式試驗變壓器系列，徹底改變了老式試驗變壓器笨、大、重的落后狀況，在裝上配套生產的高壓硅堆后能提供直流高壓試驗電源，配以控制箱（臺）、自動保護微安表、球隙等附屬設備，干式試驗變壓器特別適用于現場測試，使繁重的工作變得方便、迅速、輕松靈活，效率大為提高。因此，深受電力系統和大型廠礦高壓試驗人員的歡迎。
注：干式試驗變壓器可單臺使用，也可多臺干式試驗變壓器串級使用。詳細使用方法請咨詢卓亞電力技術部工程師。027-65523062
干式試驗變壓器結構
干式試驗變壓器在設計構思、材質選擇及工藝流程都是全新的，所以在不降低性能的情況下，盡量減小體積減輕重量。
干式試驗變壓器采用線圈繞組環氧真空澆注及用優質冷軋硅鋼卷繞的CD型鐵芯，有效地削弱了漏磁，做直流耐壓試驗不需外接硅堆，只需將我公司配套的直流高壓硅堆旋裝在高壓端既可得到直流。
原理及接線方法
干式試驗變壓器輸入電壓為200V或400V，采用配套的控制箱（臺）的自耦調壓器，調節輸入電壓至試驗變壓器初級繞組（低壓端），利用電磁感應原理，在次級繞組（高壓端）可獲得與其初級繞組匝數之比同等倍數的高壓輸出，從零伏連續可調到額定的最高值。干式試驗變壓器在作直流耐壓及泄漏電流測試時，只要把高壓硅堆安裝在高壓輸出端，即可取得直流高壓，其幅值是工頻高壓值的1.414倍。

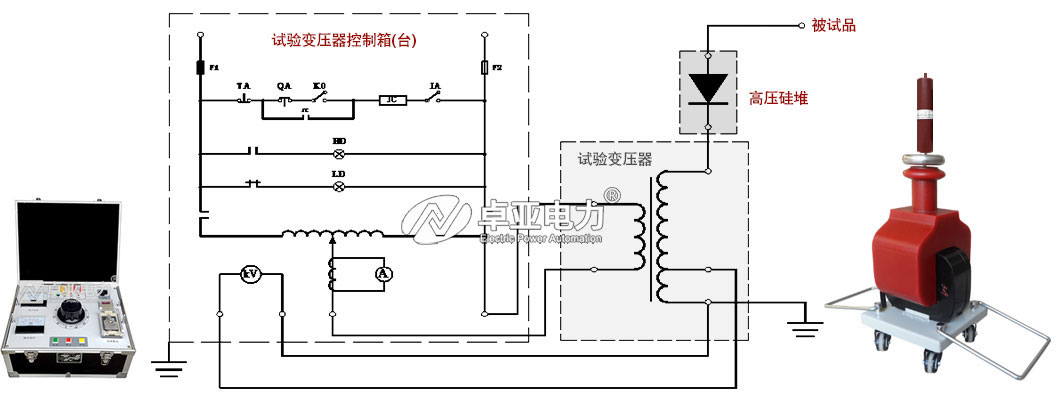

干式試驗變壓器原理及試驗接線

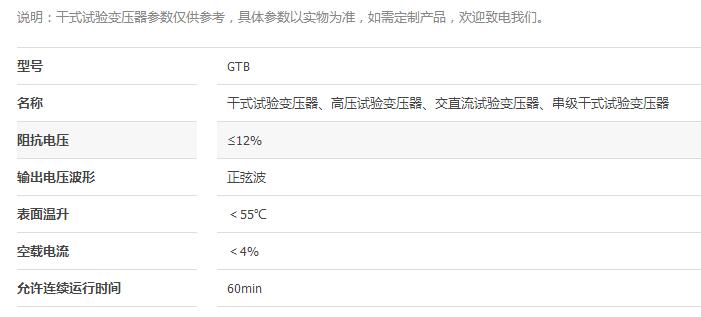

高壓干式試驗變壓器參數
