電纜識別儀 帶電電纜識別儀

什么是電纜識別儀

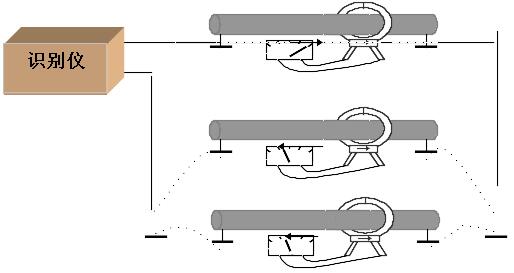

電纜識別儀信號發生器由交流電源供電，它對已斷電的、要識別的電纜加上固定周期單極性的直流脈沖。發生器輸出線連在電纜芯線和接地點或地釘上，該電纜線鎧裝與大地斷開，芯線在遠端與接地點或地釘相連，該回路可傳導脈沖電流，它可由識別儀上的表頭讀出，電流大小由環路電阻決定，環路電阻應盡可能小。識別儀接線圖如圖所示


　　　　　　　
發射機與接收機開始正常工作后，傳感器線圈中感應的電壓在接收機表頭中顯示出來，表頭指針擺動方向可顯示電流方向，即只有電流流出的這根電纜指針向右偏并且擺幅較大，這根就是要找的電纜。所有其它電纜只流過返回電流，指針向左偏并且擺幅極小。接收機上的輸出調節旋鈕可調整信號強度。

1、電纜識別儀供電方式

YDS-P型電纜識別儀主機由交流220V供電。
YDS-H型帶電電纜識別儀主機由直流電池供電，識別率更高，抗干擾能力更強

2、電纜識別儀傳感器

傳感器是一電流變換器，鉗口內部尺寸為120mm。當電流流過測試電纜，在傳感器內感應出電壓，電壓幅度由電流強度決定，其極性由電流方向決定。

3、電纜識別儀安全識別

一定要進行以下安全測試，以避免造成人員傷亡或損壞電纜識別儀及其它設備。使用電纜識別儀時，要對被測電纜進行帶電檢查，并確保該電纜處于無電狀態。將儀器接入被測電纜前，要對其附近末加保護的儀器或電纜進行安全檢查，并將這些帶電部分用絕緣材料進行安全保護。
