電纜識別儀

電纜識別實例1

由于電纜屏蔽層通常與地相連，如果電纜束中，其它電纜也接到公共地上，發生器上黑色輸出插孔可連到公共地上，返回電流在幾根電纜屏蔽層進行分配，將返回電流分成許多支流，意味著被識別電纜的差值電流較大，有用信號較清楚， “差值”的意思是輸出電流和其分得的返回電流在同一通道內。如圖4所示，圖4中有5根電纜，4號電纜是我們需要識別的，要識別的電纜中“輸出電流”為20A。假設返回電流在所有電纜的屏蔽層中平均分配，在要測的電纜中應有4A的返回電流，要識別的電纜中的差值為：20A（輸出）－4A（返回）＝16A（差值）　

    　
圖　返回電流的分配

電纜識別實例2

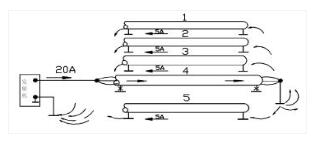

圖  差值場

圖5中有5根電纜，4號電纜是我們需要的電纜，要識別的電纜中“輸出電流”為20A。由于電纜屏蔽層與地斷開，在其余4根電纜中分得的返回電流為：20A/4＝5A，要識別電纜的電流差值為：20A－0＝20A

電纜識別實例3

用作返回電路的屏蔽層數量越少，從差值法中得到的讀數越小，極限情況是僅有兩根電纜的情況。如圖6所示

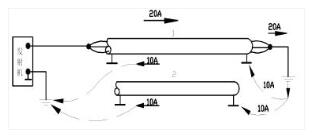

圖  兩根電纜的差值場

在圖6中有兩根電纜，1號電纜是要識別的電纜，要識別的電纜中輸出電流為20A，返回電流在兩根電纜的屏蔽層中分配，因此每根電纜的屏蔽層的返回電流為10A，產生的電流差為：20A－10A＝10A

將電纜屏蔽層從公共地上斷開，改善發生器的接地狀況，在電纜遠端加一地釘，差值電流會得到改善。如圖7所示

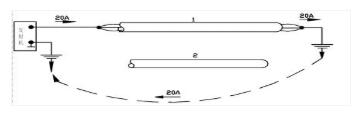

圖  將電纜屏蔽層與系統地斷開

圖7中有兩根電纜，1號電纜是要識別的電纜，要識別的電纜中輸出電流為20A，返回電流在2號電纜屏蔽層中為10A，產生的　值電流為：20A－0A＝20A

電纜識別實例4

如果沒有屏蔽層來構成返回電路，返回電路可通過地釘來實現，此時需要兩個地釘，一個地釘在電流遠端與電纜芯線相相連，另外一個與主機黑色輸出插孔相連，如圖8所示

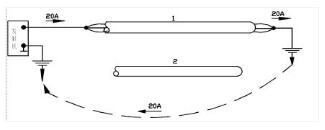

圖  通過地釘的回電路

圖8中有兩根電纜，1號電纜是我們要識別的電纜，要識別電纜的輸出電流為20A，返回電流通過地釘經大地回到發生器。

為保證環路電阻的阻抗盡可能低，地釘與地之間要保證接觸良好（將地釘附近的地方弄濕）。
