電機絕緣電阻試驗必要性
絕緣電阻測量是任何一個電機生產廠家及電力工作者最為常規的電器設備檢測項目，國家標準GB755、G14711、GB12350等強制性標準中規定了電機絕緣電阻試驗的具體要求。
按照標準規定，電機絕緣電阻測試應分別在實際冷狀態和熱狀態下進行。在電機有繞組鐵芯烘干過程中，是熱態絕緣電阻檢測；檢查試驗時，可以只在實際冷狀態下進行。電機絕緣電阻測試主要從以下幾個方面進行檢測絕緣電阻：熱態絕緣電阻、冷態絕緣電阻、絕緣電阻吸收比、絕緣電阻極化指數（PI）。
電機絕緣電阻測量設備選用原則
測量絕緣電阻的儀表又稱絕緣電阻表，高壓兆歐表，老式傳統兆歐表有手搖發電式（通常叫做搖表）和電子式（"高阻計"）兩類。隨著中國電子技術及芯片技術的提高，當現主要是數字式及電子式的絕緣電阻測試儀及數字兆歐表為主，有著較高的測量精度及穩定性。絕緣電阻測試儀及數字兆歐表的規格是按其所發出的額定電壓值來確定。
電機絕緣電阻測量試驗常用的絕緣電阻測試儀（兆歐表）250V、500V、1000V絕緣電阻測試儀和2500V絕緣電阻測試儀共4種。針對大容量、大功率的電機及電器設備有5kV、10kV、15kV、20kV四款可調高壓數字兆歐表。
電機繞組絕緣電阻測量
在進行測試電機繞組絕緣電阻值時，需先按電機的額定電壓進行選擇，不同電壓等級的電機應選用不同額定電壓值的兆歐表。電機額定電壓U（V）一般分為以下幾類：U≦36、36＜U≦500、500＜U≦3300、3300＜U
電機絕緣電阻測量設備的選用
絕緣電阻測試儀（兆歐表）的選擇方法可分為兩類：U≦3300時，可選用YMG2500V絕緣電阻測試儀，3300＜U時，可選用5000V以上的絕緣電阻測試儀，購買時需要注意的是絕緣電阻測試儀必須具備測量極化指數PI和吸收比DAR的功能。
1、測量熱敏元件絕緣電阻：測量埋置在繞組內的熱敏元件（如PTC、PT100）的絕緣電阻時，一般應選用最低電壓級，即將絕緣電阻測試儀調至250V的檔位。按照標準規定，電機絕緣電阻檢測應分別在實際冷狀態和熱狀態下進行。在電機有繞組鐵芯烘干過程中，是熱態絕緣電阻檢測；檢查試驗時，可以只在實際冷狀態下進行。所以需要進行熱態絕緣電阻及冷態絕緣電阻進行測量。
2、絕緣電阻吸收比：吸收比KM是測量絕緣電阻時，試驗電壓施加60s時的測量值RM60s。與施加15s時的測量值RM15s之比。
3、絕緣電阻極化指數（PI）：極化指數（Pl)是測量絕緣電阻時，試驗電壓施加10min時的測量值RM10min與施如1min時的測量值RM10min之比。

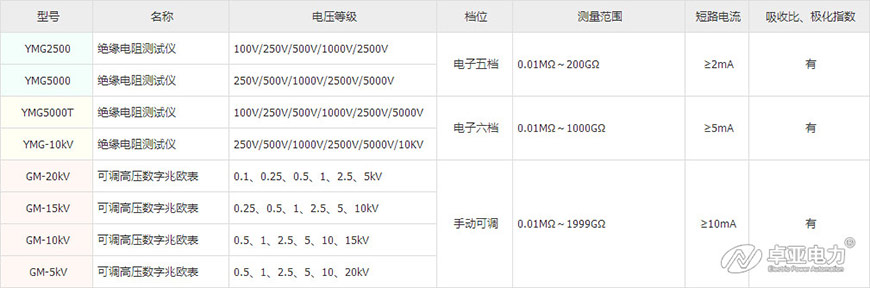

大容量、高電壓電器設備絕緣電阻
20kV可調高壓數字兆歐表
GM-15kV可調高壓數字兆歐表
GM-10kV可調高壓數字兆歐表
GM-5kV可調高壓數字兆歐表 絕緣電阻是電氣設備和電氣線路最基本的絕緣指標，電器設備絕緣電阻值測量應用行業非常廣泛，絕緣電阻測試儀是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的電器設備絕緣電阻值測量儀表，電器設備絕緣電阻值測量試驗包括變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器、電機、電器設備等以及各種絕緣材料絕緣電阻測量，以確保絕緣電阻值及絕緣特性在正常范圍，以保障電力設備的安全運行、電力工作人員的人身安全。
隨著我國電力工業的快速發展，電器預防性實驗是保障電力系統安全運行和維護工作中的一個重要環節，絕緣診斷是檢測電氣設備絕緣或故障的重要手段。 目前，電氣設備（如變壓器、發電機等）朝著大容量化、高電壓化、結構多樣化及密封化的趨勢發展。這就需要絕緣電阻測試儀本具有容量大、抗干擾能力強、便于攜帶等特點。為此我公司針對高壓變電站、發電廠等強干擾現場下對大型高壓變壓器、電機電器、遠程電力電纜或埋設電纜等電氣絕緣電阻測試專門設計研發了本系列絕緣電阻測試儀。
