變壓器例行試驗

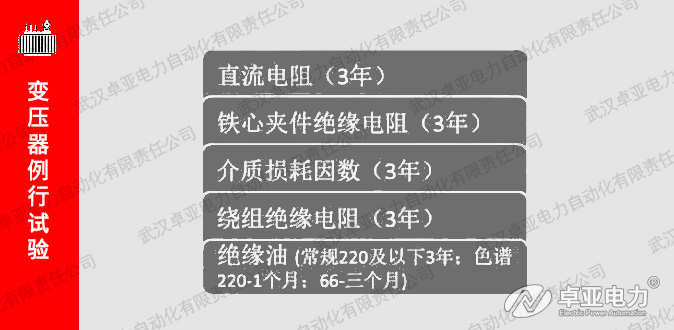

變壓器例行試驗要求，對變壓器直流電阻試驗每3年一次，對變壓器鐵心件絕緣電阻試驗每3年一次，變壓器介質損耗因數試驗每三年一次，變壓器繞組絕緣電阻試驗每三年一次，絕緣油試驗（常規220kV變壓器及以下的變壓器試驗每3年一次，對220kV變壓器絕緣油色譜分析每個月一次，對66kV變壓器絕緣油色譜分析每三個月一次）。
《GB 1094.1-2013 電力變壓器 第一部分：總則》中對變壓器試驗要求作出了明確的規定，試驗測量系統應對照能溯源到國際或國家標準的測量標準，按照規定的時間間隔或在使用前進行校準和驗證；試驗測試系統的精度及標準的特殊要求需滿足GB/T 19627及GB/T 13499的規定。下面根據GB 1094.1要求介紹變壓器例行試驗、變壓器型式試驗、變壓器特殊試驗等規定的變壓器試驗項目。
變壓器例行試驗項目
變壓器例行試驗是每臺變壓器都要承受的試驗。變壓器例行試驗項目包括：
1、繞組電阻測量
變壓器繞組電阻測量設備：5A直流電阻測試儀、10A直流電阻測試儀、50A直流電阻測試儀、100A直流電阻測試儀、
2、電壓比測量和聯結組標號檢定
變壓器電壓比測量和聯結組標號檢定設備：變壓器變比測試儀、變壓器變比測試儀
3、短路阻抗和負載損耗測量
變壓器短路阻抗和負載損耗測量設備：變壓器斷路阻抗測試儀，變壓器容量及損耗參數測試儀
4、空載損耗和空載電流測量
變壓器空載損耗和空載電流測量設備：變壓器容量及損耗參數測試儀、變壓器空載負載特性測試儀
5、繞組對地及繞組間直流絕緣電阻測量
變壓器繞組對地及繞組間直流絕緣電阻測量設備：一體式直流高壓發生器、5000V絕緣電阻測試儀、20kV可調高壓數字兆歐表
6、絕緣例行試驗
變壓器絕緣例行試驗設備：2500V絕緣電阻測試儀、5000V絕緣電阻測試儀
7、有載分接開關試驗
變壓器有載分接開關試驗設備：變壓器有載分接開關測試儀
8、液浸式變壓器壓力密封試驗
9、充氣式變壓器油箱壓力密封試驗
10、內裝電流互感器變比和極性試驗
變壓器內裝電流互感器變比和極性試驗設備：變壓器變比測試儀、特種變壓器變比測試儀
11、液浸式變壓器鐵心和夾件絕緣檢查
變壓器鐵心和夾件絕緣檢查設備：2500V絕緣電阻測試儀、5000V絕緣電阻測試儀
12、絕緣油試驗
變壓器絕緣油試驗設備及絕緣液試驗設備： 絕緣油介電強度測試儀、絕緣油介質損耗測試儀、絕緣油微水測試儀、變壓器油色譜分析儀
變壓器附加例行試驗：最高電壓Um＞72.5kV的變壓器附加例行試驗
變壓器附加的例行試驗項目包括：
a、繞組對地和繞組間電容測量
b、絕緣系統電容的介質損耗因數測量
c、除分接開關油室外的每個獨立油室的絕緣液中溶解氣體測量
d、在90%和110%額定電壓下的空載損耗和空載電流測量
