變壓器交接試驗及變壓器試驗項目

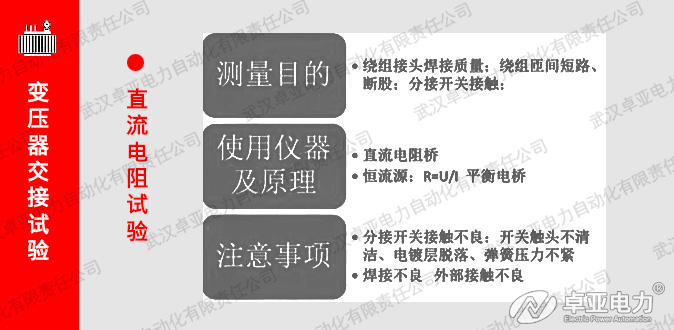

一、變壓器直流電阻試驗

測量目的：繞組接頭焊接質量；繞組匝間短路、斷路；分接開關接觸；
使用儀器及原理：直流電阻橋及恒流源R=U/I平衡電橋
注意事項：分接開關接觸不良：開關觸頭不清潔；電鍍層脫落、彈簧壓力不緊；焊接不良；外部接觸不良；

5A直流電阻測試儀 10A直流電阻測試儀 50A直流電阻測試儀 100A直流電阻測試儀

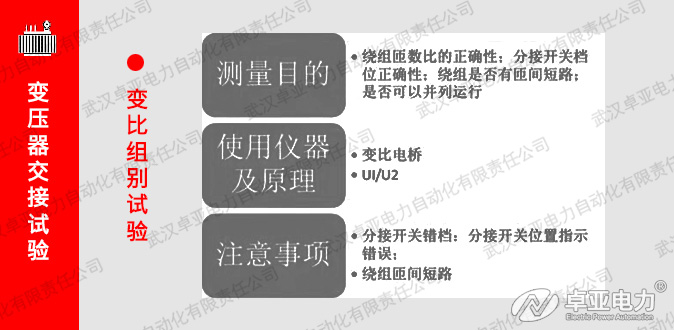

二、變壓器變比組別試驗

測量目的：繞組匝數比的正確性；分接開關檔位正確性；繞組是否有匝間短路；是否可以并列運行；
使用儀器及原理：變比電橋；U1/U2
注意事項：分接開關錯檔：分接開關位置指示錯誤；繞組匝間短路；

變壓器變比測試儀 變壓器變比測試儀 變壓器變比組別測試儀 特種變壓器變比測試儀

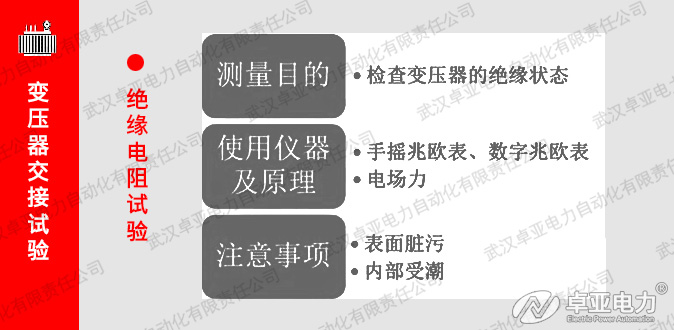

三、變壓器絕緣電阻試驗

測量目的：檢查變壓器的絕緣狀態；
使用儀器及原理：數字兆歐表、絕緣電阻測試儀；電場力
注意事項：表面臟污；內部受潮；

2500V絕緣電阻測試儀 5000V絕緣電阻測試儀 絕緣電阻測試儀 20kV可調高壓數字兆歐表

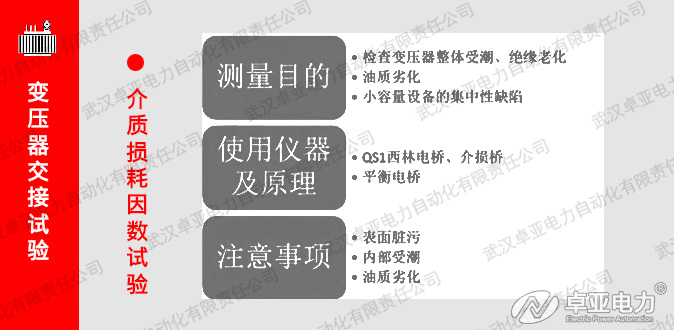

四、變壓器介質損耗因數試驗

測量目的：檢查變壓器整體受潮、絕緣老化；油質劣化；小容量設備的集中性缺陷；
使用儀器及原理：QSI西林電橋、介損橋；平衡電橋
注意事項：表面臟污；內部受潮；油質劣化；

抗干擾介損測試儀 絕緣油介質損耗測試儀

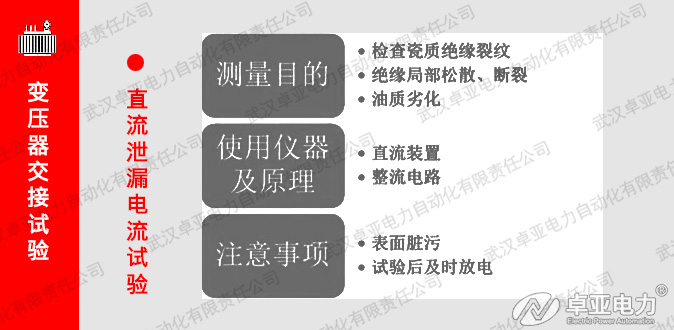

五、變壓器直流電流泄漏試驗

測量目的：檢查瓷質絕緣裂紋；絕緣局部松散、斷裂；油質劣化；
使用儀器及原理：直流裝置；整流電路
注意事項：表面臟污；試驗后及時放電；

直流高壓發生器 一體式直流高壓發生器

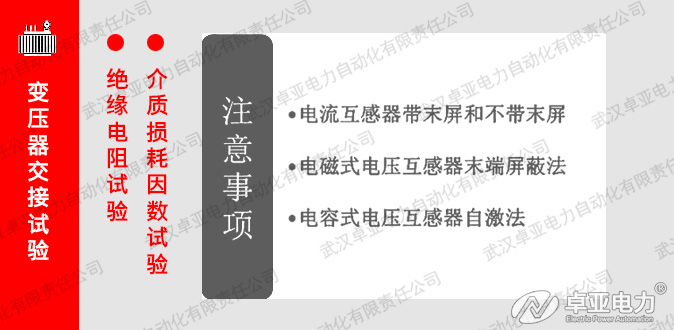

六、變壓器絕緣電阻試驗及介質損耗因數試驗注意事項

1、電流互感器帶末屏和不帶末屏；
2、電磁式電壓互感器末端屏蔽法；
3、電容式電壓互感器自激法；

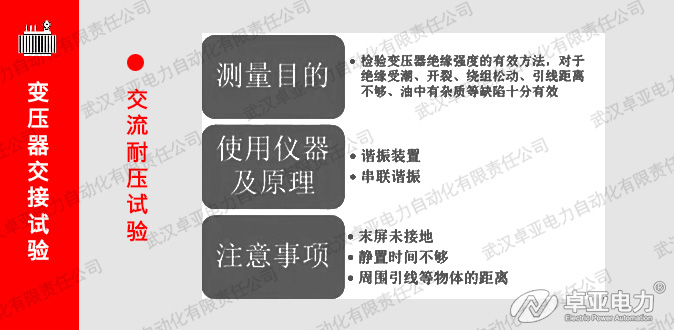

七、變壓器交流耐壓試驗

測量目的：檢驗變壓器絕緣強度的有效方法，對于絕緣受潮、開裂、繞組松動、引線距離不夠、油中有雜質等缺陷十分有效；
使用儀器及原理：串聯諧振
注意事項：末屏未接地；靜默時間不夠；周圍引線等物體的距離；

串聯諧振試驗裝置 變電站電氣設備交流耐壓諧振裝置 調感式變頻串聯諧振耐壓試驗裝置

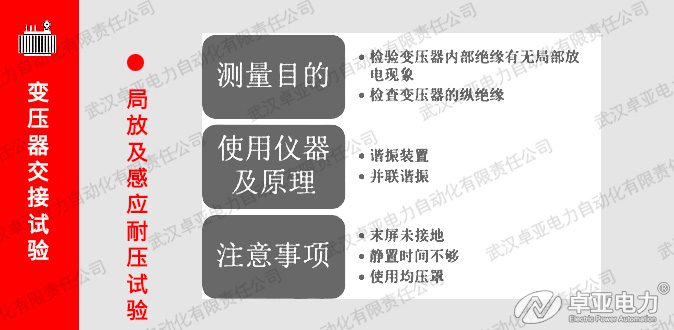

八、變壓器局部放電試驗及感應耐壓試驗

測量目的：檢測變壓器內部絕緣有無局部放電現象；檢查變壓器的縱絕緣
使用儀器及原理：串聯諧振、并聯諧振
注意事項：末屏未接地；靜默時間不夠；使用均壓罩；

串聯諧振試驗裝置 變電站電氣設備交流耐壓諧振裝置 數字局部放電測試儀 充氣式試驗變壓器
