絕緣套管絕緣試驗主要包括對10kv絕緣套管及10kv以上的高壓絕緣套管、變壓器套管（變壓器引線的絕緣套管）、電線、電纜絕緣套管及多種高壓絕緣套管的主絕緣及電容型套管末屏對地絕緣電阻、主絕緣及電容型套管對地末屏tgδ與電容量、套管交流耐壓試驗等
高電壓的變壓器引線的絕緣套管就是一個獨立的高壓電器。需要對其試驗，判斷內在電器特性是否符合要求。試驗分電氣試驗，油試驗等等。

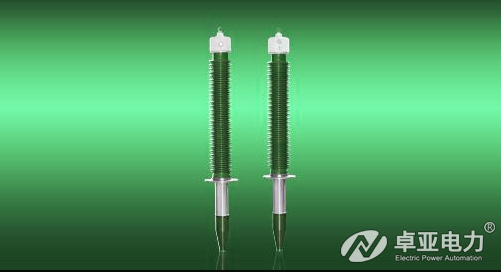

變壓器套管是變壓器箱外的主要絕緣裝置，變壓器繞組的引出線必須穿過絕緣套管，使引出線之間及引出線與變壓器外殼之間絕緣，同時起固定引出線的作用。因電壓等級不同，絕緣套管有純瓷套管、充油套管和電容套管等形式。純瓷套管多用于10kV及以下變壓器，它是在瓷套管中穿一根導電銅桿，瓷套內為空氣絕緣；充油套管多用在35kV級變壓器，它是在瓷套管充油，在瓷套管內穿一根導電銅桿，銅桿外包絕緣紙；電容式套管用于100kV以上的高電壓變壓器上，由主絕緣電容芯子，外絕緣上下瓷件，連接套筒，油枕，彈簧裝配，底座，均壓球，測量端子，接線端子，橡皮墊圈，絕緣油等組成。
套管主絕緣及電容型套管末屏對地絕緣電阻
| 周期 | 要求 | 說明 | |||
| 1) 1～3年 2) 大修（包括主設備大修）后 3)必要時 |
1) 主絕緣的絕緣電阻值不應低于10000MΩ 2) 末屏對地的絕緣電阻不應低于1000MΩ |
YMG2671高壓兆歐表 | |||
主絕緣及電容型套管對地末屏tgδ與電容量
| 周期 | 要求 | 說明 | ||||||
| 1) 1～3年 2) 大修（包括主設備大修）后 3) 必要時 |
1)20℃時的tgδ（%）值應不大于下表中數值； | 1）油紙電容器型套管tgδ一般不進行 溫度換算，當tgδ與出廠值或是上一次 測試值比較有明顯增長或接近左表數值時，應綜合分析tgδ與溫度、電壓的關系。當tgδ隨溫度增加明顯增大或試驗 電壓由10kV升到Um／√3時，tgδ增量過±0.3%，不應繼續運行 2)20kV以下純瓷套管及與變壓器油連通的油壓式套管不測tgδ； 3)測量變壓器套管tgδ時，與被試套管相連的所有繞組端子連在一起加壓，其余繞組端子均接地，末屏接電橋，正接線測量。 |
||||||
| 電壓等級kV | 20 ～ 35 |
66 ～ 110 |
220～500 | |||||
| 大 修 后 |
充油型 | 3.0 | 1.5 | —— | ||||
| 油紙電容器 | 1.0 | 1.0 | 8.0 | |||||
| 充膠型 | 3.0 | 2.5 | —— | |||||
| 膠紙電容型 | 2.0 | 1.5 | 1.0 | |||||
| 膠紙型 | 2.5 | 2.0 | —— | |||||
| 運 行 中 |
充油型 | 3.5 | 1.5 | —— | ||||
| 油紙電容器 | 1.0 | 1.0 | 0.8 | |||||
| 充膠型 | 3.5 | 2.0 | —— | |||||
| 膠紙電容型 | 3.0 | 1.5 | 1.0 | |||||
| 膠紙型 | 3.5 | 2.0 | —— | |||||
| 2)當電容型套管末屏對地絕緣電阻小于1000MΩ時，應測量末屏對地tgδ，其值不大于2% 3)電容型套管的電容值與出廠值或上一次試驗值的差別超出±5%時，應查明原因。 |
||||||||
絕緣套管交流耐壓試驗
| 周期 | 要求 | 說明 | |||
| 1) 大修后 2) 必要時 |
試驗電壓值為出廠值的85% | 35kV及以下純瓷穿墻套管可隨母線絕緣子一起耐壓 | |||
