直流高壓發生器接線圖
以下為卓亞電力公司生產制造的ZGF系列直流高壓發生器接線圖及接線方法。
注：使用直流高壓發生器進行容性負載試驗時，應接入限流電阻。

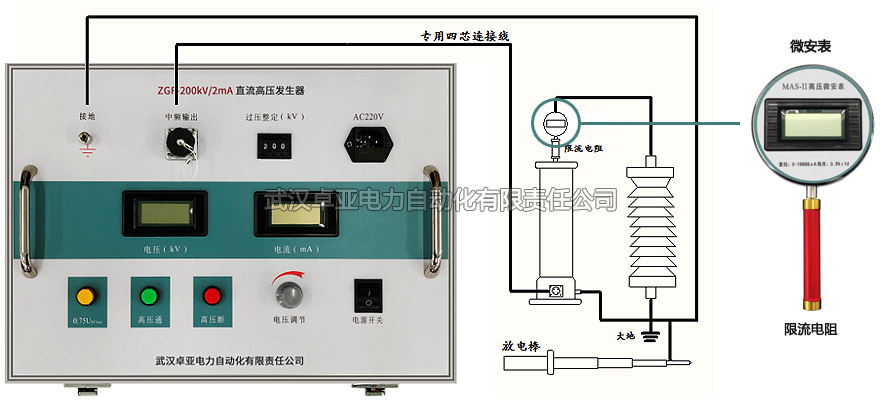

直流高壓發生器接線圖一

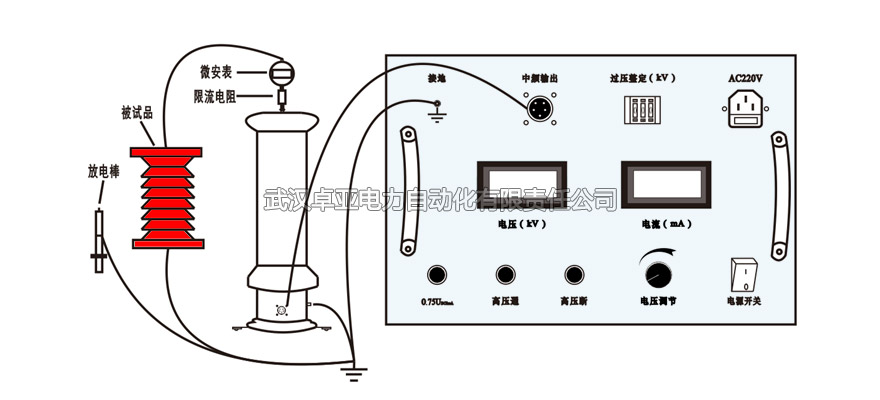

直流高壓發生器接線圖二

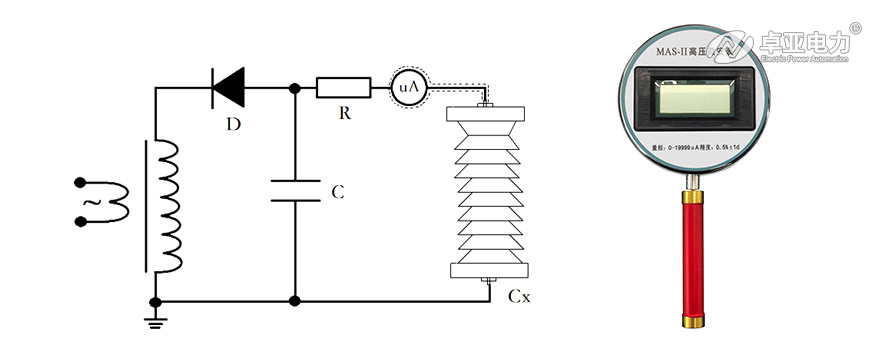

直流高壓發生器微安表接入試品的接線圖
高壓微安表用于直流電壓試驗，在高壓側測量高壓電氣設備內絕緣泄漏電流值，一般測量時，當接好線后，先將連接試品的線懸空，升壓至試驗電壓后，記錄空載試驗時的電暈和雜散電流I1，然后接上試品連接線，升壓至試驗電壓后，讀取總電流I2,得到試品的泄漏電流為Io=I2-I1。當需要精確測量被試品泄漏電流時，則應在高壓側串入高壓微安表，微安表必須有金屬屏蔽，應采用屏蔽線與試品連接。高壓引線的屏蔽引出應與儀表端的屏蔽緊密連接。如果試品表面污穢要排除試品表面泄漏電流的影響，可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽層相連接。以下為直流高壓發生器高壓微安表接入試品的接線圖：
直流高壓發生器接線方法
1.第一次檢查直流高壓發生器運行箱和壓力管是否完好無損，AC220V電源線和接線電纜不應斷路與短路。
2.操作箱和被壓筒專用電纜連接好，同時保留剩余保險的間隔，之后和試驗避雷器或其它負載連接，同時還應放電棒與接地線連接。
3.在對整個電路連接進行回顧并確認其正確性后，進行以下空載實驗。
4.將直流高壓發生器的電源開關置于"分"的位置，順時針轉動高壓輸出調理按鈕，關閉電源開關，出現表頭，按下合閘旋鈕，聽到"砰"的聲音，并發出信號繼電器關閉，并有輕微的振蕩聲，逆時針緩慢地調整輸出按鈕。調整所需電壓值。
過電壓防護性能：為了保證試驗中機器不被損壞，當負載電壓超過每臺機器的額外輸出電壓時，可采用過電壓保護，防止設備被損壞。根據要求進行第一次連接后，切斷測試樣本，將溫度提高到所需的無負載保護電壓值，快速調整過電壓保護按鈕，并對每臺機器連續產生保護，當直流高壓發生器的過電壓指令燈打開時，輸出調理按鈕被轉回零。斷電，放電保持在線路試驗的后面，然后進行加熱實驗。
過流保護性能：在用戶操作實驗時，為了每臺機器不遭到損壞，當負載電流超過每臺機器的額外輸出電流時，此時采用過流保護動作，高壓無輸出，過流指令燈打開。當時應該是失去了高電壓和功率。
使用0.75U1mA鍵：當高壓電流達到1mA時，左側電壓表表頭值為U1mA，按下0.75U1mA鍵，右側電壓表表頭立即恢復0.75U1mA，然后順時針調整電壓調整按鈕，使兩表的電壓值相同。此時，毫安的表觀值是0.75U1mA電壓下的漏電流。
5.空載試驗后，可以對試驗樣品的直流電壓和漏電流進行測試。根據常規的高壓試驗順序，如果保護措施仍需加熱，則必須先切斷電源，然后再重復切斷電源的方法。
6.在進行電容負載實驗時，由于電容的充電過程，溫升過程不快，以免輸出電壓超過附加值，從而損壞樣品。
7.在實驗的最后，直流高壓發生器的高壓輸出調節按鈕必須折回到零位置以阻擋流量源。在升高高壓位置之后，通過放電桿釋放剩余點電荷，并且去除實驗布線。
