限流電阻

限流電阻作為直流高壓發生器的配件，當被試品Cx在回路中放電或被擊穿時起限制電流作用，不至于高壓短路導致試驗設備的損壞。

直流高壓發生器配套限流電阻的使用方法

限流電阻作為直流高壓發生器的配件，直流高壓發生器限流電阻主要作用在于在使用直流高壓發生器進行交流或直流高壓試驗回路中一般均應接入限流電阻R，其目的是當被試品C x在回路中放電或被擊穿時起限制電流作用，不至于高壓短路導致試驗設備的損壞。但在某些高壓試驗中可不用接入限流電阻，為此對限流電阻的使用提出以下建議：

1、對氧化鋅避雷器、普通閥式避雷器高壓開關和電力變壓器等電力設備進行直流高壓試驗時，可以不用接入限流電阻。

2、電力電纜試驗時應在高壓回路中串接限流電阻（只需將配套的限流電阻擰至倍壓筒頂部高壓輸出螺栓上即可）。

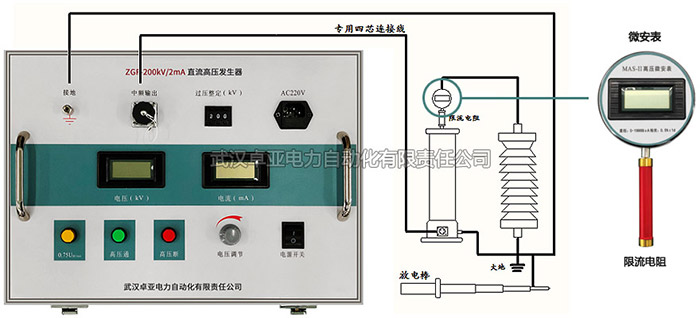

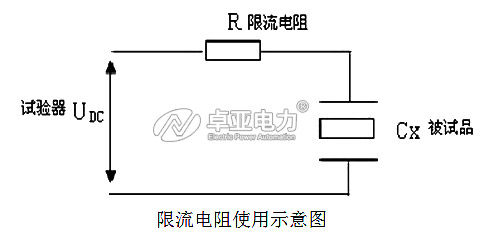

直流高壓發生器限流電阻接入示意圖：

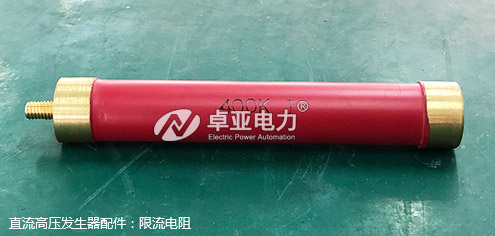

直流高壓發生器限流電阻與高壓直流微安表：
