精確測量氧化鋅避雷器泄漏電流的方法
1、一般測量時，當接好線后，先將連接試品的線懸空，升壓至試驗電壓后，記錄空載試驗時的電暈和雜散電流I1，然后接上試品連接線，升壓至試驗電壓后，讀取總電流I2,得到試品的泄漏電流為Io=I2-I1。

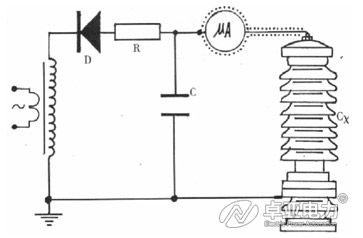

2、當需要精確測量氧化鋅避雷器泄漏電流時，則應在高壓側串入高壓微安表，如圖5所示。
圖5 微安表接入試品CX高壓側接線圖

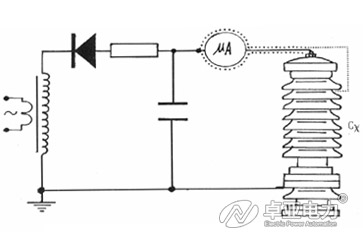

微安表必須有金屬屏蔽，應采用屏蔽線與試品連接。高壓引線的屏蔽引出應與微安表端的屏蔽緊密連接。如果試品表面污穢要排除試品表面泄漏電流的影響，可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽層相連接，如圖6所示。
圖6 排除試品CX表面影響接線圖

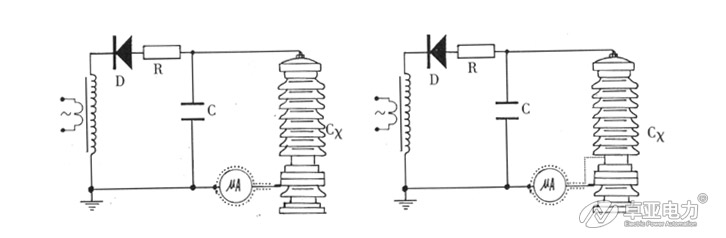

3、對氧化鋅、磁吹避雷器等試品接地端可拆開的情況下，也可采用在試品的底部(地電位側)串入電流表進行測量的方式，如圖7所示。當要排除試品表面泄漏電流的影響，可用軟的裸銅線在試品地電位端繞上幾圈并與屏蔽線的屏蔽層相連接，如圖8所示。
圖7微安表接入試品CX底部的接線圖 圖8排除試品CX表面影響接線圖
4、對于氧化鋅避雷器等小電容試品，試驗完后一般通過機內測壓電阻放電，時間很快。而對電纜等大電容試品，試驗完后一般要待試品電壓自放電至試驗電壓的20％以下，再通過配套的放電棒進行放電，待試品充分放電后掛好接地線，才允許進行高壓引線的拆除和更換接線的工作。
【保護動作后的操作】在使用過程中發現高壓通綠燈滅，高壓斷紅燈亮，電壓下降的現象，即為保護動作。此時應關閉電源開關，面板指示燈均不亮，將調壓電位器退回零位，一分鐘后待機內低壓電容器充分放電，查明情況后，才允許再次打開電源開關，重新進行試驗。
測量氧化鋅避雷器泄漏電流時需要注意的問題
1、選擇正確合理的接線方法，測量氧化鋅避雷器泄漏電流時試驗前，必須仔細檢查試驗回路的工況以及試驗的接線正確性,應保證測量一起可以接地,如果接地點有油漆或銹蝕必須清理干凈,測量電纜屏蔽良好,原則上,電壓輸出部分與氧化鋅避雷器的距離,測量電線長度不宜過長。
2、選擇合適的氣候條件， 溫度、濕度對氧化鋅避雷器泄漏電流的測量影響較大、氧化鋅避雷器在小電流區域具有負溫度系數,加之氧化鋅避雷器內部空間較小,影響有功功率產生熱量的散發,使氧化鋅避雷器正常運行下的內部溫度高于環境溫度,兩者的溫度直接影響著阻性電流的變化,由于氧化鋅避雷器自身電容,對地電容和污穢雜散電容會隨濕度的變化而改變,通常溫度越高,氧化鋅避雷器泄漏電流就越大,因而要在合適的溫度和濕度下,對統一一組或一只避雷器進行跟蹤檢測,應該盡可能選擇在相近的季節測試,及時對數據進行綜合比較,通過分析,準確判斷氧化鋅避雷器的安全狀況。
3、排除不良因素對10KV氧化鋅避雷器測量的影響，影響測量的因素除了上面提到的接線方式和氣候條件外,還有電流的波動,全電流的變化,相間的耦合電容,電磁干擾及對地的雜散電容,另外,儀器的抗干擾性會直接影響氧化鋅避雷器的測量結果。
