本文介紹如何檢測判斷有無絕緣護套、鎧甲、銅屏蔽層的各種地埋高壓電纜帶電和不帶電的方法及判斷高壓電纜是否帶電的常用儀器。如需咨詢檢測高壓電纜帶電和不帶電的方法所提及的電纜檢測儀器，歡迎咨詢卓亞電力。
檢測（10kV、35kV）高壓電纜帶電和不帶電（判斷高壓電纜是否帶電）的方法
在電力高壓電纜架設、電纜遷移、電纜維護以及電纜故障處理工作中，我們需要對各種高壓電纜進行識別處理，高壓電纜是供電設備與用電設備之間的重要紐帶，高壓電纜是用于傳輸和分配電能，高壓電纜主要用于城市地下電網、發電站引出線路、工礦企業內部供電及過江海水下輸電線，它起到傳輸電能的重要作用，由于高壓電纜電壓非常之高，在進行電纜架設、電纜遷移、電纜維護以及電纜故障處理時，應非常謹慎的處理。高壓電纜一般是指220V以上電壓線路的電纜，如10kv電纜、35kv電纜、110kv電纜及以上電纜。本文主要講解如何判斷10kv電纜、35kv電纜、110kv電纜及以上高壓電纜是否有電的方法及在判斷識別中常用到的電纜檢測儀器。
一、有絕緣護套、有鎧甲、有銅屏蔽層的高壓電纜判斷有電無電的方法
在國內，有絕緣護套、有鎧甲、有銅屏蔽層的高壓電纜非常多，可能是單芯也可能是多芯的高壓電纜，此類電纜一般是地埋或是電纜井內。在對地埋高壓電纜的管理、架設、遷移、維護以及故障中判斷是否帶電也是最麻煩的。無法通過前兩種方法判斷電纜是否有電。一般判斷此類地埋高壓電纜需采用注入法測量。尤其是在一個環境下，如電纜溝及電纜井中有多根帶電或者不帶電的電纜混在一起的時候。變的非常復雜。為此武漢卓亞電力公司根據實際需求研發了一款信號注入法YDS-H/P帶電電纜識別儀�？煞奖愕膹囊皇邏弘娎|（兩條及兩條以上）中判斷出所要識別的停電或帶電的目標電纜。
YDS-H/P帶電電纜識別儀采用信號注入法的原理，可判斷10kv電纜及35kV高壓電纜是否帶電，可在復雜的多根電纜環境中準確判斷某一條目標電纜。通過這個方法，我們便可在已知電纜暴露點（進線柜及出線柜）帶電或者不帶電的情況下，在電纜的中途精準識別出目標電纜。帶電電纜識別儀由信號發射機和相號接收機組成，通過發射電磁頻率信號注入電纜的鎧甲或銅屏蔽層，在電纜的被測區通過感應、接收并放大信號的方法精準判斷目標電纜。并可用此方法判斷電纜是否帶電。
YDS-H帶電電纜識別儀是武漢卓亞電力自動化有限責任公司根據電纜應用的特殊需要而研制的一種新型專用電纜識別儀器，帶電電纜識別儀可在電纜的管理、架設、遷移、維護以及故障處理中用來從一束電纜（兩條及兩條以上）中判別出所要識別的停電或帶電電纜。帶電電纜識別儀用閉合檢測方式以光柵長短、數字大小及蜂鳴等參數為判斷依據，帶電電纜識別儀具有判別準確、快速、操作簡單、應用范圍廣等特點，帶電電纜識別儀其準確度遠高于點觸、霍爾、開口等檢測方式，卓亞電力研發的YDS-H型帶電電纜識別儀是目前國內同類儀器中技術最先進、性能最優越的新型儀器，性能穩定，精度非常高。該帶電電纜識別儀的識別準確率達到了100%。研發上市以來深受用戶好評。
1、已知電纜暴露點
當面對多根電纜不知是否帶電的情況時，可采用YDS-H帶電電纜識別儀進行測量。如果電纜環境復雜（多根電纜，信號復雜），推薦使用YDS-H帶電電纜識別儀。因其發射頻率寬，注入信號精準，識別精度高等優點遠高于遠高于點觸、霍爾、開口等檢測方式的常規電纜識別儀。
2、未知電纜暴露點
未知電纜暴露點的情況，主要是當在不清楚此電纜進線柜及出線柜，僅僅需要測量電纜是否帶電。如：市政工程、道路改造、電纜遷移等工地現場。判斷電纜是否帶電我們需要采用破壞性試驗對高壓電纜進行刺扎試驗。推薦儀器YCZ-S/D電纜刺扎器�？捎秒娎|刺扎器將電纜刺扎后判斷電纜是否帶電。電纜刺扎后需要重新做高壓電纜接頭，此方法非必要請慎用。
二、有絕緣護套無鎧甲無銅屏蔽層的高壓電纜判斷有電無電的方法

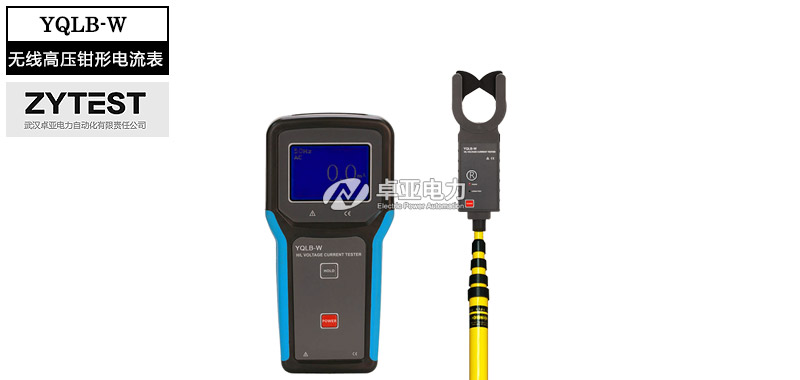

一般采用使用感應式的方法判斷有絕緣護套無鎧甲無銅屏蔽層的高壓電纜判斷是否帶電，因為有高壓電纜有絕緣層，高壓驗電器無法直接測得電纜是否有電。感應式的判斷方法主要用到YQLB-W無線高壓鉗形電流表及YS300A/B無線高低壓鉤式電流表。這兩款儀器能購在不直接接觸高壓電纜通過電纜電場的特性（互感器特性）測量電纜是否帶電。無線高壓鉗形電流表由專用鉗形電流表配用高壓絕緣桿組成。無線高壓鉗形電流表連接絕緣桿可用于60kV以下的具有絕緣外皮的線路或35kV以下裸導線高壓線路電流測量。無線傳送測試數據，能直線30米內(無障礙物)接收被測數據其專用鉗形電流表通過前推或退拔絕緣桿能方便鉗夾或撤離被測導線，省時快捷。
三、無絕緣護套（裸電纜）的高壓電纜判斷有電無電的方法

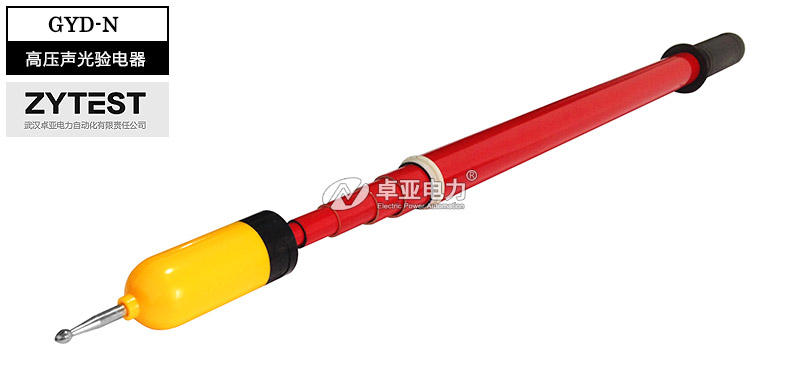

無絕緣護套的高壓電纜一般用在架空線路中以及特殊的環境下，無絕緣護套的高壓架空電纜在進行判斷有電無電時，一般采用GYD-N高壓聲光驗電器進行判斷電纜是否有電。高壓驗電器以一般市場上可按電壓等級進行購買，在購買時應選擇對應電纜等級的高壓驗電器，高壓驗電器一般分為6-10kv、35kv、11kv、220kv。通過高壓驗電器我們就可以直接知道電纜是否帶電或有電。
高壓驗電器進行驗電時，必須認真執行操作監護制。使用驗電器時，必須注意其額定電壓要和被測電氣設備的電壓等級相適應，否則可能會危及操作人員的人身安全或造成錯誤判斷。驗電時，操作人員一定要戴絕緣手套，穿絕緣靴，防止跨步電壓或接觸電壓對人體的傷害。操作者應手握罩護環以下的握手部分，先在有電設備上進行檢驗。檢驗時，應漸漸地移近帶電設備至發光或發聲止，以驗證驗電器的完好性。然后再在需要進行驗電的設備上檢測。同桿架設的多層線路驗電時，應先驗低壓，后驗高壓，先驗下層，后驗上層。
