真空斷路器梅花觸頭結構與梅花觸頭壓力測量

一、真空斷路器梅花觸頭結構

(1)、高壓真空斷路器觸頭結構形式:對接式(終端式)觸頭。

優點：結構簡單，斷開速度比插座式觸頭快。
缺點：接觸面不夠穩定，隨壓力變化而有所改變，接通或斷開時容易發生彈跳，無自凈作用，觸頭容易被電弧燒傷。

(2)、高壓真空斷路器觸頭結構形式:指形觸頭。

優點：電動穩定性較好，有自凈作用。
缺點：不易與滅弧室配合，工作表面易被電弧燒傷。

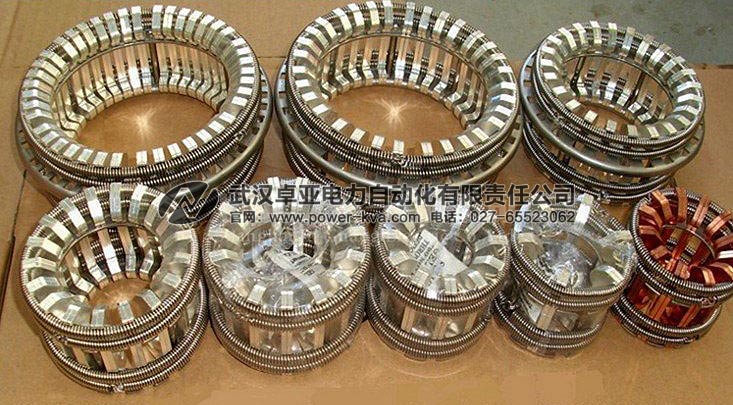

(3)、高壓真空斷路器觸頭結構形式:插座式(梅花形觸頭)。

優點：每片觸旨的內圓的兩棱邊與圓形導電體形成線接觸，接觸電阻穩定，自清洗作用好，接通時觸頭的彈跳很輕微，短路電流通過時接觸也很穩定。 缺點：結構較復雜，觸旨數量多，斷開時間常。

(4)、高壓真空斷路器觸頭結構形式:滑動觸頭。有三種：豆形觸頭、"Z"形觸旨式滑動觸頭、滾動式滑動觸頭。

a、豆形觸頭：

優點：結構緊湊，動觸桿由中心孔通過卡澀小，有自潔作用。 缺點：觸旨多，上、下兩層，裝配較復雜。

b、"Z"形觸旨式滑動觸頭：

優點：高度低，裝配簡單，沒有導電片，接觸穩定而有自潔作用。 缺點：只適合做中間觸頭。

c、滾動式滑動觸頭：

優點：接觸片磨擦力小，有較好的自清洗作用。 缺點：只適合作中間觸頭。

二、真空斷路器觸頭壓力測量

YGK-500N高壓隔離開關觸指壓力測試儀又稱高壓隔離開關觸頭壓力測試儀，專門用于各類型高壓開關（如：折臂式隔離開關、剪刀式隔離開關、梅花觸頭式高壓開關等）的觸指壓力與夾緊力測量工作。高壓隔離開關觸指壓力測試儀用于測量國內10KV-500KV和進口GW4、GW5、GW6、GW7、GW10、GW16、GW17、GW22、GW23等系列隔離開關觸頭壓力性能。 卓亞電力公司根據相關標準要求研發生產的YGK型高壓隔離開關觸指壓力測試儀，只需要將開關模擬觸頭傳感器在每對高壓開關觸指接觸位置張開，就能立即測量出觸指此時的接觸壓力值及開關觸頭夾緊力。通過改變壓力傳感器的形狀也能進行不同型號的斷路器（開關）觸指壓力測量。
