發電機工作原理
發電機利用外力推動發電機轉動，帶動導體切割一個固定磁場。固定磁場叫定子，旋轉導體叫轉子。當轉子旋轉時對于定子就形成相對的切割磁力線運動，在定子上就會產生一個感應電勢，如果定子和外部回路接通形成閉合回路就有電流輸出。
發電機耐壓試驗前測量項目
交流耐壓試驗前，應首先對發電機進行非破壞性試驗，包括繞組的絕緣電阻、直流電阻測量，直流泄漏試驗。測量各相或分支的繞組直流電阻值，與出廠數值比較，想互差別不應超過2%。在非破壞性試驗合格后方能進行交流耐壓試驗。
發電機繞組一般都是星形接線，繞組的端口對地承受著相電壓，當有一相接地時，其他兩相對地的電壓就升為線電壓,所以試驗電壓的選擇，不能低于發電機額定工作線電壓，否則就失去了耐壓試驗的意義。
因大型發電機容量太大，交流耐壓試驗中所需試驗變壓器的要求也更高，所以無法采用傳統的試驗方法。對于這種大容量的電氣設備打耐壓，我們應使用發電機工頻交流耐壓試驗裝置。如下圖所示，該裝置主要針對單機容量在250MW及以下水力發電機的交流耐壓試驗設計制造。
發電機耐壓試驗準備
1.發電機定子、發電機轉子交流阻抗測試儀安裝已完成，其它的冷態電氣試驗已完成，并符合交接試驗規程及廠家技術要求。
2.發電機出線與出線母排的軟聯接拆除，并將出線母排短路接地、且有足夠的安全距離。
3.發電機尾部的三相連接母排拆除。
4.發電機尾部電流互感器二次繞組均要短路接地。
5.發電機轉子繞組短路接地。
6.發電機測溫元件對地絕緣測試合格，并短路接地。

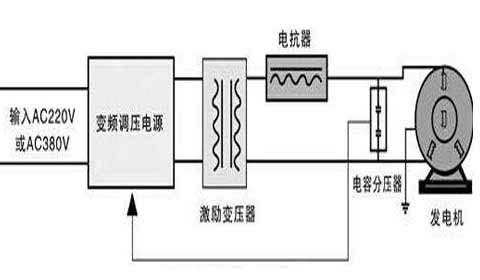

7.在發電機平臺應設置安全圍欄，并掛“止步，高壓危險”警示牌、同時派專人監護。完成準備工作后，下面我們按下圖內容連接好線路開始升壓。
