梅花觸頭報緊力測量工具

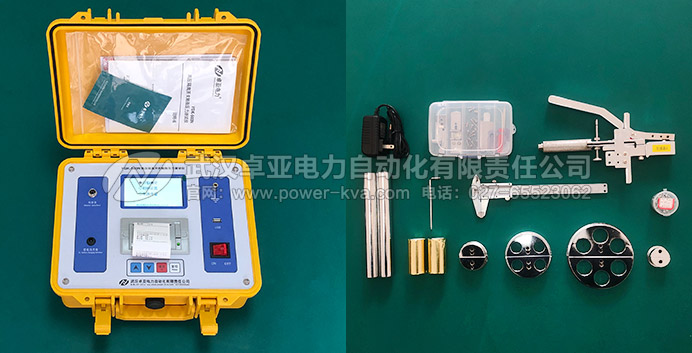

梅花觸頭報緊力測量工具為YGK-500N高壓隔離開關觸頭壓力測試儀，YGK-500N高壓隔離開關觸頭壓力測試儀適用于梅花觸頭報緊力（梅花觸頭報緊力）的檢測與測量，YGK-500N高壓隔離開關觸頭壓力測試儀通過改變傳感器前端的模擬梅花觸頭工裝，可對多種規格（如、630A梅花觸頭、1250A梅花觸頭、1600A梅花觸頭、2000A梅花觸頭、3150A梅花觸頭、4000A梅花觸頭、5000A梅花觸頭）梅花觸頭進行梅花觸頭報緊力檢測。以下由武漢卓亞電力自動化有限責任公司技術部為您詳細講解梅花觸頭報緊力檢測與測量的方法。

例：YGK-500N高壓隔離開關觸指壓力測試儀對5000A內徑φ107.5mm梅花觸頭報緊力檢測與測量。同理我們可以進行其它規格的梅花觸頭報緊力檢測與測量，梅花觸頭報緊力檢測與測量方法一樣。

梅花觸頭報緊力測量方法

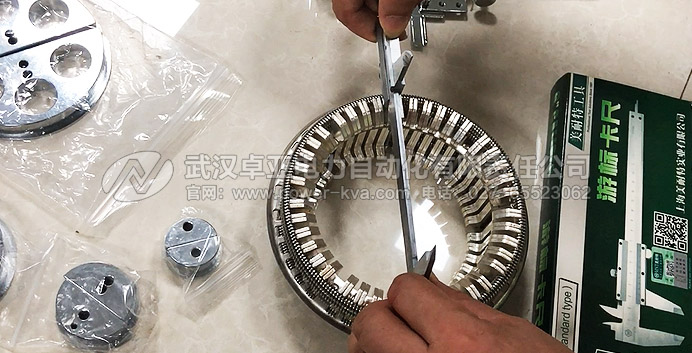

1、5000A內徑φ107.5mm梅花觸頭其標配靜觸頭為φ109mm，在測量梅花觸頭報緊力時，要先確定不同規格的梅花觸頭對應的靜觸頭杠，靜觸頭杠作工裝最大直徑。這里我們先需要求游標卡尺測量梅花觸頭的內徑。

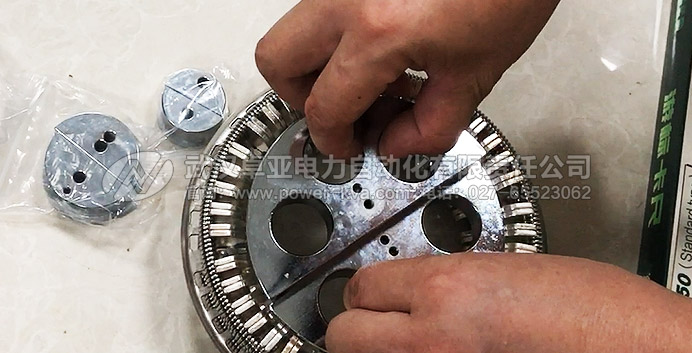

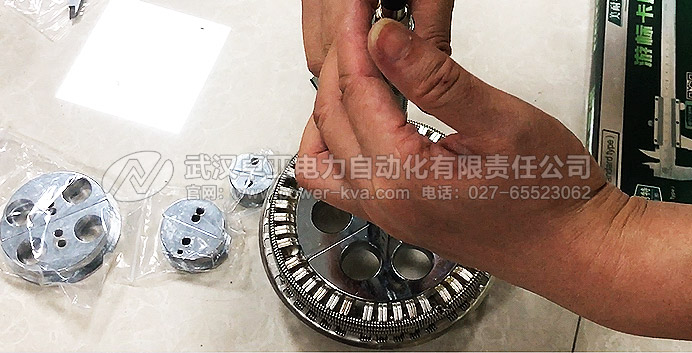

2、選擇YGK-500N高壓隔離開關觸指壓力測試儀配制的工裝放置梅花觸頭中觀察是否完全吻合。

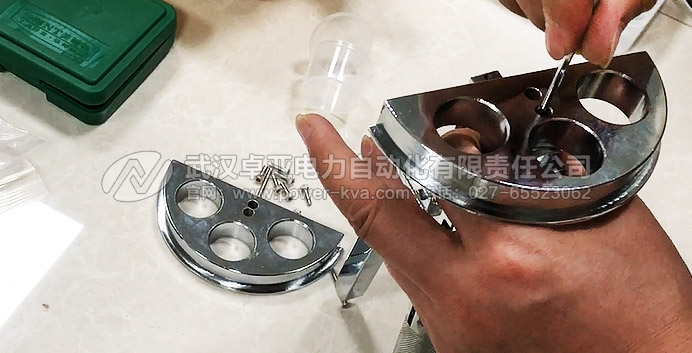

3、在通用定開距模擬鉗前端安裝對應的φ100mm模擬靜觸頭工裝。模擬靜觸頭工裝由兩部分組成，先安裝第一塊。

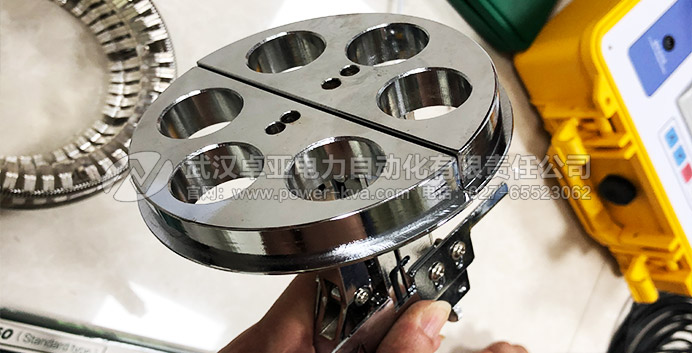

4、模擬靜觸頭工裝安裝完成。

5、調整模擬梅花觸頭工裝間距，撐開傳感器鉗，使觸頭工裝直徑達到φ109mm。

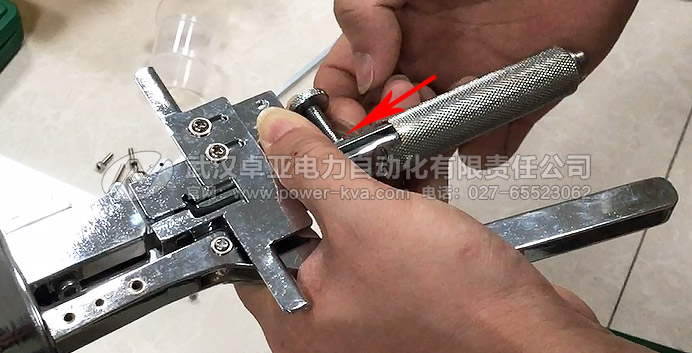

6、鎖定梅花觸頭工裝的間距，調整傳感器鉗后端的固定螺絲。鎖定模擬靜觸頭工裝的間距，當我們撐開模擬靜觸頭工裝時，便可保證靜觸頭工裝最大間距為109mm。

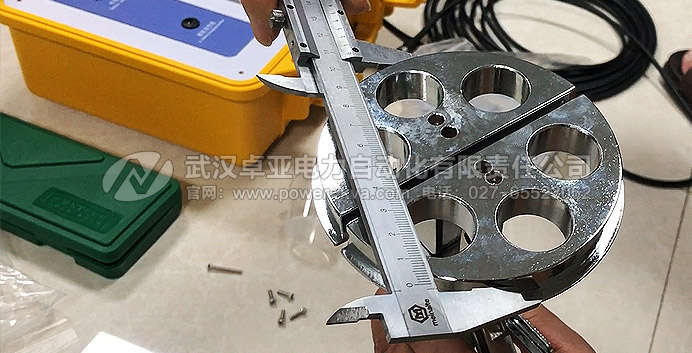

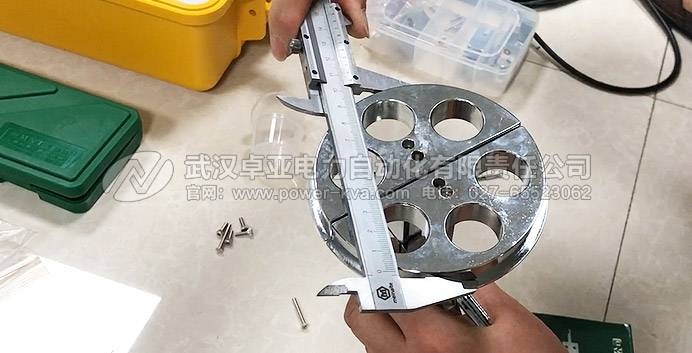

7、再次用游標卡尺測量梅花觸頭工裝，確保最大間距為109mm。

8、將傳感器信號線與傳感器連接，將傳感器鉗通過信號線與YGK-500N高壓隔離開關觸指壓力測試儀連接。

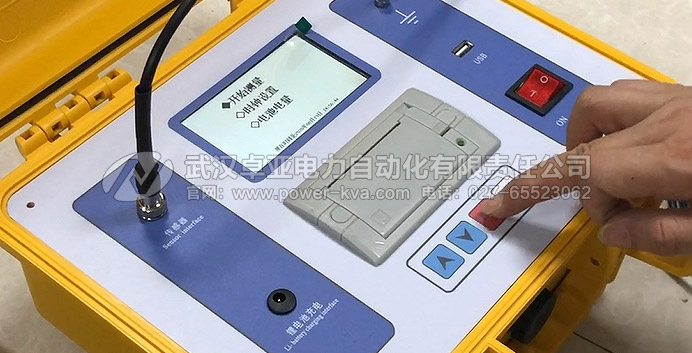

9、按下電源開關，高壓隔離開關觸指壓力測試儀開機。

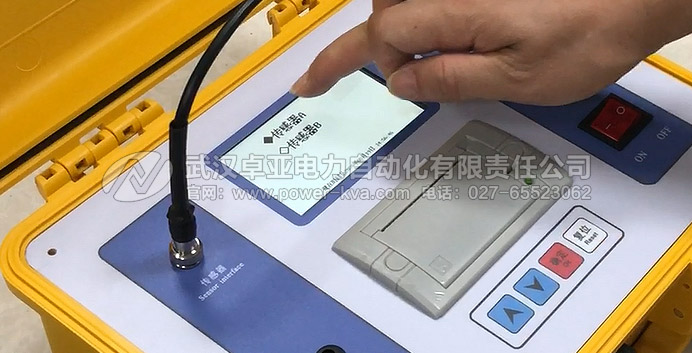

10、選擇傳感器A。（這里就是指我們的通用定開距模擬鉗）

11、當高壓隔離開關觸指壓力測試儀屏幕出現時鐘的時候，顯示可以進行測量，這時我們按下確認鍵便可進行梅花觸頭報緊力測量工作。

12、將傳感器平衡插入梅花觸頭內部，用勁握住傳感器，致撐開φ109mm。

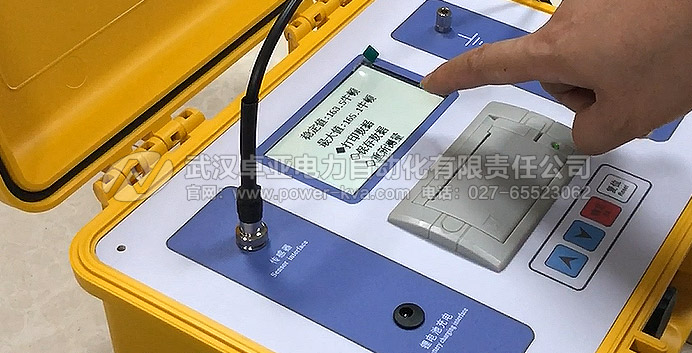

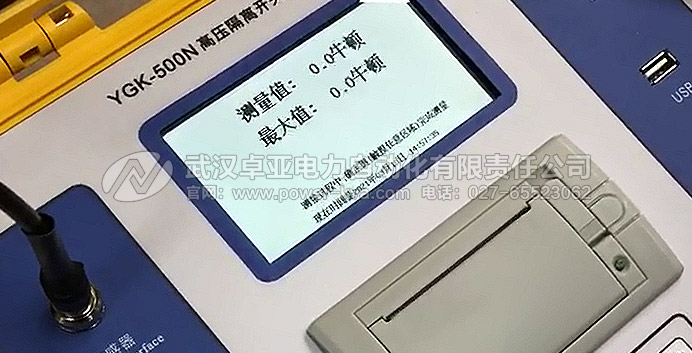

13、數據有兩部分顯示，最大值和測量值。當數據穩定，按下確認健，鎖定數據。

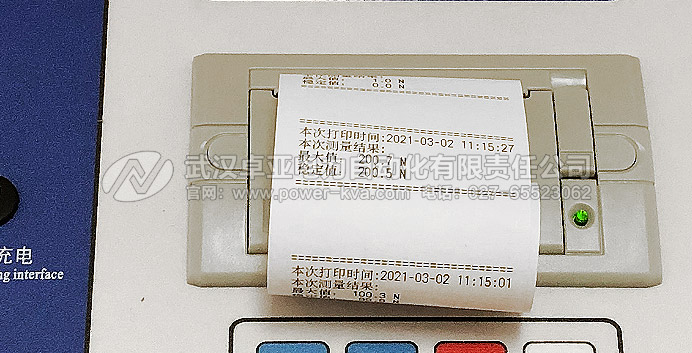

14、最后我們可以打印出5000A內徑φ107.5mm最終的梅花觸頭報緊力數據。

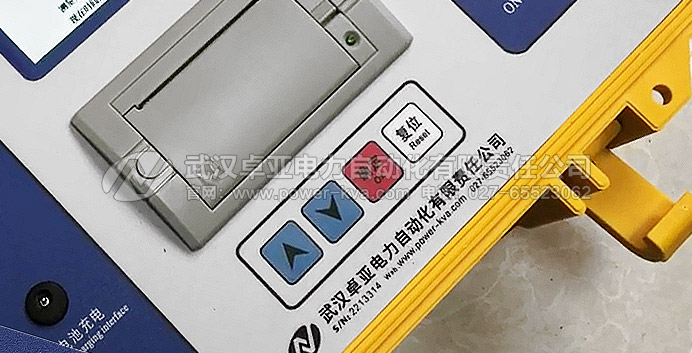

注、為保證梅花觸頭報緊力檢測數據的可靠性，消除傳感器自身誤差，可以按【復位】鍵后，再次測量。在進行梅花觸頭報緊力檢測與測量工作時，為保證數據可靠性，卓亞電力技術員建議對梅花觸頭進行3次測量，數據可靠性會更高。到此，梅花觸頭報緊力檢測與測量詳細操作方法講解結束。如您在進行梅花觸頭報緊力檢測與測量工作中有任何問題，請聯系武漢卓亞電力自動化有限責任公司技術部客服027-65523062。
