絕緣靴與絕緣手套交流耐壓試驗

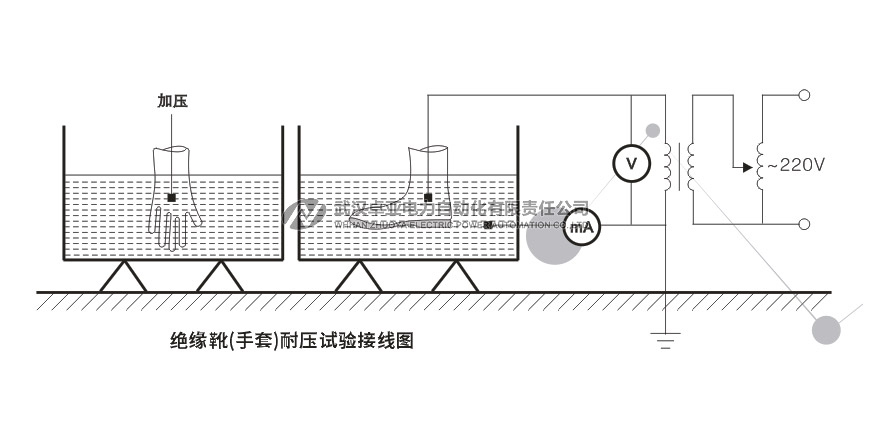

絕緣靴（手套）耐壓試驗一般采用絕緣靴手套耐壓試驗裝置，絕緣靴與絕緣手套交流耐壓試驗示意圖如下：
試驗應在特制的水箱內進行。試驗時，絕緣靴手套耐壓試驗裝置的水箱內裝滿水，水箱對地絕緣。若水箱為金屬材料制品，地線可接至水箱壁，并串聯一交流毫安表接地。將絕緣手套、絕緣靴內盛上水，置于水箱內。
絕緣罩、絕緣手套、絕緣靴內外水面應低于這些絕緣工具端部一定距離。如絕緣手套內外水面不能高于手套口以下5cm，絕緣靴內外水面不能高于絕緣靴端面部以下5cm，而且要求露出水面的部分保持干燥清潔，防止加壓時內外水面沿端部產生沿面放電。
耐壓試驗時，如絕緣罩、絕緣手套、絕緣靴被擊穿，電流異常擺動或泄漏電流超過表1所示標準，即高壓絕緣手套泄漏電流超過9mA，低壓絕緣手套泄漏電流超過2.5mA．高壓橡膠絕緣靴泄漏電流超過7.5mA．應視為不合格，禁止再用作絕緣安全工具。
絕緣罩耐壓時間5min．試驗周期每年一次，而絕緣手套、絕緣靴耐壓時間為1min，試驗周期為每6個月一次。
絕緣靴手套耐壓試驗裝置
電氣絕緣工具耐壓試驗標準與周期
常見電氣絕緣工具耐壓試驗主要有絕緣棒耐壓試驗、絕緣擋板耐壓試驗、絕緣夾鉗耐壓試驗、驗電筆耐壓試驗、絕緣手套耐壓試驗、橡膠絕緣靴耐壓試驗、核相器耐壓試驗、絕緣繩耐壓試驗等。
| 名稱 | 電壓等級(KV) | 周期 | 交流耐壓(KV) | 時間 | 泄露電流(KV) | 附注 |
| 絕緣棒 | 6~10 | 每年一次 | 44 | 5 | ||
| 35~154 | 四倍相電壓 | |||||
| 220 | 三倍相電壓 | |||||
| 絕緣擋板 | 6~10 | 每年一次 | 30 | 5 | ||
| 35(20~44) | 80 | |||||
| 絕緣裝 | 35(20~44) | 每年一次 | 80 | 5 | ||
| 絕緣夾鉗 | 110 | 每年一次 | 三倍線電壓 | 5 | ||
| 220 | 260 | |||||
| 6~10 | 440 | |||||
| 驗電筆 | 6~10 | 每六個月一次 | 40 | 5 | 發光電壓不高于額定電壓的25% | |
| 20~35 | 105 | |||||
| 絕緣手套 | 高壓 | 每六個月一次 | 8 | 1 | ≤9 | |
| 低壓 | 2.5 | ≤2.5 | ||||
| 橡膠絕緣靴 | 高壓 | 每六個月一次 | 15 | 1 | ≤7.5 | |
| 核相器電阻管 | 6 | 每六個月一次 | 6 | 1 | 1.7~2.4 | |
| 10 | 10 | 1.4~1.7 | ||||
| 絕緣繩 | 高壓 | 每個月一次 | 105/0.5m | 5 |
