銅導線截面積與電流的計算方法
2.5平方毫米銅電源線的安全載流量－－28A。
4平方毫米銅電源線的安全載流量－－35A 。
6平方毫米銅電源線的安全載流量－－48A 。
10平方毫米銅電源線的安全載流量－－65A。
16平方毫米銅電源線的安全載流量－－91A 。
25平方毫米銅電源線的安全載流量－－120A。
注：如果是鋁線，線徑要取銅線的1.5-2倍。
如果銅線電流小于28A，按每平方毫米10A來取肯定安全。
如果銅線電流大于120A，按每平方毫米5A來取。
導線的截面積所能正常通過的電流可根據其所需要導通的電流總數進行選擇，一般可按照如下順口溜進行確定：
十下五，百上二， 二五三五四三界，柒拾玖五兩倍半，銅線升級算。
給你解釋一下，就是10平方一下的鋁線，平方毫米數乘以5就可以了，要是銅線呢，就升一個檔，比如2.5平方的銅線，就按4平方計算。一百以上的都是截面積乘以2， 二十五平方以下的乘以4， 三十五平方以上的乘以3， 柒拾和95平方都乘以2.5，這么幾句口訣應該很好記吧，
說明：只能作為估算，不是很準確。
另外如果按室內記住電線6平方毫米以下的銅線，每平方電流不超過10A就是安全的，從這個角度講，你可以選擇1.5平方的銅線或2.5平方的鋁線。
10米內，導線電流密度6A/平方毫米比較合適，10-50米，3A/平方毫米，50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。從這個角度，如果不是很遠的情況下，你可以選擇4平方銅線或者6平方鋁線。
如果真是距離150米供電（不說是不是高樓），一定采用4平方的銅線。
導線的阻抗與其長度成正比，與其線徑成反比。請?jiān)谑褂秒娫磿r，特別注意輸入與輸出導線的線材與線徑問題。以防止電流過大使導線過熱而造成事故。

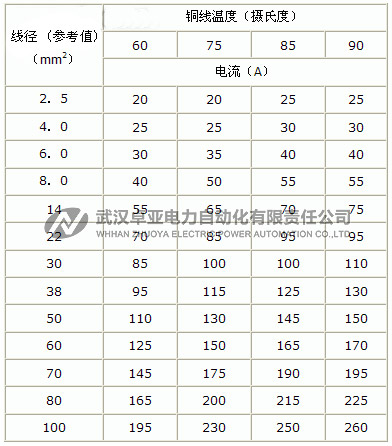

下面是銅線在不同溫度下的線徑和所能承受的最大電流表格。
導線的阻抗與其長度成正比與線徑成反比，請?jiān)谑褂秒娫磿r，需特別注意輸入與輸出導線的線徑問題，以防止因電流太大引起過熱，而造成意外，下列表格為導線在不同溫度下的線徑與電流規格表。 （請注意：線材規格請依下列表格，方能正常使用）
導線線徑一般按如下公式計算：
銅線：S= IL / 54.4*U`
鋁線：S= IL / 34*U`
式中：I——導線中通過的最大電流（A）
L——導線的長度（M）
U`——充許的電源降（V）
S——導線的截面積（MM2）
說明：
1、U`電壓降可由整個系統中所用的設備（如探測器）范圍分給系統供電用的電源電壓額定值綜合起來考慮選用。
2、計算出來的截面積往上靠
100平方毫米的銅導線截面積與電流的計算方法
100平方毫米的銅導線又稱大電流導線，廣泛應用于電力高壓大電流試驗、大電流儀器及設備、大電流試驗裝置、電力試驗室、 高壓測試、配電柜連接線等。根據國家標準，一般大電流導線可按每平方毫米導線安全載流量5A進行計算。電纜載流量是指一條電纜導線線路在輸送電能時所通過的電流量，在熱穩定條件下，當大電流導線導體達到長期允許工作溫度時的電纜載流量稱為電纜長期允許載流量。
武漢卓亞電力公司可按用戶需求加工50A大電流導線、100A大電流導線、200A大電流導線、250A大電流導線、500A大電流導線、800A大電流導線、1000A大電流導線、1500A大電流導線、2000A大電流導線、2500A大電流導線、3000A大電流導線、5000A大電流導線等多種不同規格的大電流銅導線。
客戶最關心的幾個大電流導線常見問題？
電纜護套：可按需加工三種電纜外皮，錦綸花線（尼龍）\黃蠟管\絕緣塑料（絕緣聚氯乙烯）
導線材質：國標優質多股軟銅絲，每股直徑為0.15mm，質量保證
導線端子（銅鼻子）：可加工（鉗式或孔式）端子，一次性壓鑄成型，永不松動
導線重量：截面積100mm2/m（米）約0.93kg
導線內阻：截面積100mm2/m（米）約0.18毫歐
物流包裝：木箱或紙箱
