分壓器結構與性能

FYQ系列交直流數字分壓器由高壓分壓器和低壓顯示表兩部分組成，兩者采用配套電纜連接使用。

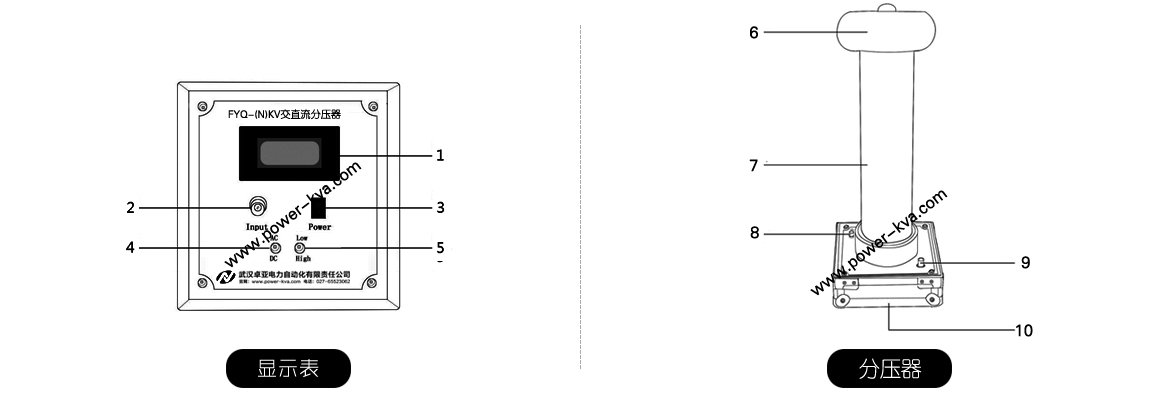

1 - 液晶顯示表頭、2 - 信號采樣輸入、3 - 電源開關、4 - 交直流選擇、5 - 高低檔位切換、6 - 均壓球、7 - 分壓器絕緣筒、8 - 接地柱、9 - 信號采樣輸出、10 - 分壓器底座

分壓器性能與特點

1．精度高：采用精密高壓薄膜電容和精密高壓玻璃釉電阻，輸入阻抗高，降低了測試電流，功耗小，提高了儀器的測量精度和穩定性；
信號處理部分，采用高性能OP進行信號放大，運用最新雙積分式 AD采樣技術，四位半液晶顯示，最高分辨力達到0.001kV，是高壓靜電電壓表的更新換代產品。
2．抗干擾性能好：采用特殊屏蔽技術。鋁合金材料的均壓球表面光滑亮澤，有效地改善了均壓球周圍的電場分布，防止出現尖端放電，提高測量數據的抗干擾能力。低壓顯示儀表采用全金屬封閉結構屏蔽，高壓分壓器和低壓顯示表采用高品質同軸電纜連接，減少高壓對示值的影響，從而實現高穩定度，高線性度。
3．安全可靠：本儀器是由高壓分壓器和低壓顯示儀表構成，高壓分壓器采用美國杜邦填充材料，特種工藝灌封，結構更小，重量更輕，內部局部放電量降到最低，可靠性更高。不存在漏油問題。工作時高壓分壓器和低壓儀表采用同軸電纜連接，高低壓部分距離較遠，工作安全可靠。
4．操作簡單：采用撥碼開關切換高低壓、交直流，方便快捷。四位半液晶直接顯示測量結果，簡單直觀。為現場的檢測工作帶來極大的便利。
5．攜帶方便：采用便攜式結構，整機用鋁合金包裝箱作機殼，可方便地拆裝。體積小、重量輕，便于攜帶，使用十分方便。
