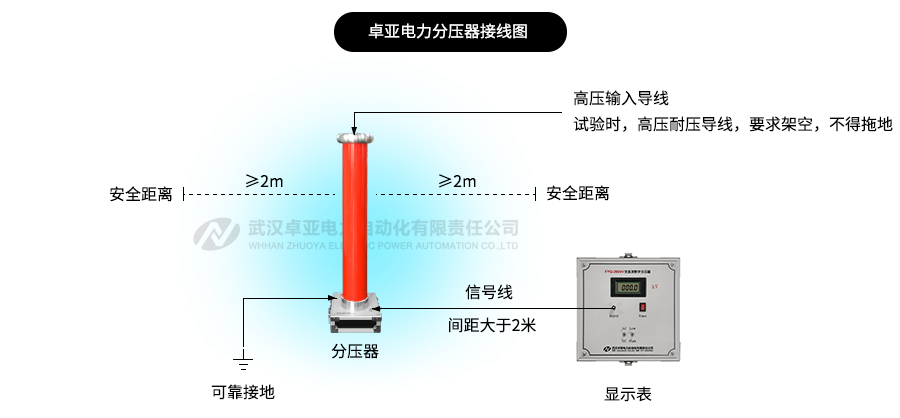

一、分壓器接線圖

二、分壓器的接線方法

分壓器屬于高壓設備，請務必在空曠場地做試驗。分壓器正常使用應滿足：環境溫度0~40℃，濕度≤85%RH。打開分壓器低壓顯示表，看液晶顯示數字是否清晰，若顯示模糊或沒有顯示，請檢查顯示表內部電池。

按上圖分壓器接線圖所示正確進行分壓器接線。高壓輸入接均壓球頂端接線柱，接地柱通過分壓器配套接地線連接到大地，高壓分壓器和低壓顯示表通過配套同軸電纜連接。連接好后，檢查連線，確認無誤后，選擇相應的檔位和量限即可開始測量。

注意：分壓器配有配套接地線，分壓器底座上裝有專用接地柱，每次使用分壓器前都必須將接地柱可靠接地。高壓測試線盡量用耐高壓導線，測試線必須架空，不得拖地或離地面太近。分壓器和低壓顯示表至少相距兩米以上，測試人員做試驗時，一定不得靠近高壓分壓器（安全距離兩米以上）。
