接地裝置試驗、接地裝置預防性試驗
接地裝置預防性試驗包括有效性及非有效性接地系統的電力設備的接地電阻、有架空地線的線路桿塔的接地電阻試驗
技術支持：027-6552 3062
說明
接地裝置也稱接地一體化裝置：把電氣設備或其他物件和地之間構成電氣連接的設備。（建筑電氣施工技術）。接地裝置由接地極 (板)、接地母線( 戶內、戶外)、接地引下線( 接地跨接線)、構架接地組成。它被用以實現電氣系統與大地相連接的目的。與大地直接接觸實現電氣連接的金屬物體為接地極。它可以是人工接地極，也可以是自然接地極。對此接地極可賦以某種電氣功能，例如用以作系統接地、保護接地或信號接地。接地母排是建筑物電氣裝置的參考電位點，通過它將電氣裝置內需接地的部分與接地極相連接。它還起另一作用，即通過它將電氣裝置內諸等電位聯結線互相連通，從而實現一建筑物內大件導電部分間的總等電位聯結。接地極與接地母排之間的連接線稱為接地極引線。
接地裝置預防性試驗包括有效性及非有效性接地系統的電力設備的接地電阻、有架空地線的線路桿塔的接地電阻試驗
接地裝置接地電阻測量
項目、周期及要求
表一：接地裝置有效接地系統的電力設備的接地電阻

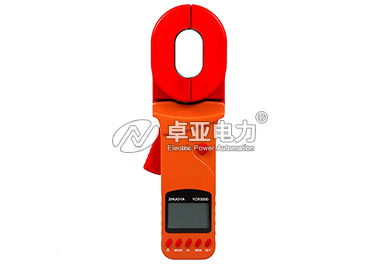

推薦產品：YDW-5A地網接地電阻測試儀、YCR3000鉗形接地電阻測試儀(單鉗)
| 周期 | 要求 | 說明 | |||
| 1) 不超過6年 2) 可以根據該接地網挖開檢查的結果斟酌延長或縮短周期 |
R≤2000/I或R≤0.5Ω,(I>4000A時)式中; I-經接地網流入地中的短路電流,A; R-考慮到季節變化的最大接地電阻,Ω; |
1)測量接地電阻時,如在必須的最小布極范圍內土壤電阻率基本均勻,可采用各種補償法,否則,應采用運離法 2)在高土壤電阻率地區,接地電阻如按規定值要求,在技術經濟上極不合理時,允許有較大的數值。但必須采取措施以保證發生接地短路時,在該接地網上 a. 接觸電壓和跨步電壓均不超過允許的數值 b. 不發生高電位引外和低電位引內 c. 3～10kV閥式避雷器不動作 3)在預防性試驗前或每3年以及必要時驗算一次/值,并校驗設備接地引下線的熱穩定。 |
|||
表二：接地裝置非有效接地系統的電力設備的接地電阻
推薦產品：YDW-5A地網接地電阻測試儀、YCR3000鉗形接地電阻測試儀(單鉗)
| 周期 | 要求 | |
| 1) 不超過6年 2) 可以根據該接地網挖開檢查的結果斟酌延長或縮短周期 |
1)當接地網與1kV及以下設備共用接地時, 接地電阻R≤120/I 2)當接網僅于1kV以上設備時,接地電阻R≤250/I 3)在上述任一情況下,接地電阻一般不得大于10Ω式中： I - 經接地網流入地中的短路電流,A; R-考慮到季節變化最大接地電阻,R; |
|
表三：有架空地線的線路桿塔的接地電阻試驗
推薦產品：YDW-5A地網接地電阻測試儀、YCR3000鉗形接地電阻測試儀(單鉗)
| 周期 | 要求 | 說明 | |||
| 1) 發電廠或變電所進出線1-2km內的桿塔1～2年 2) 其它線路桿塔不超過5年 |
當桿塔高度在40m以下時,按下列要求,如桿塔高度達到或超過40m時,則取下表值的50%,但當土壤電阻率大于2000Ω·m,接地電阻難以達到15Ω時可以增加至20Ω | 對于高度在40m以下的桿塔,如土壤電阻率很高,接地電阻難以降到30Ω時,可采用6～8根總長不超過500m放射形接地體或連續伸長接地體,其接地電阻可不受限制。但對于高度達到或超過40m的桿塔,其接地電阻也不宜超過20Ω | |||
| 土壤電阻率 Ω·m | 接地電阻 Ω | ||||
| 100及以下 | 10 | ||||
| 100～500 | 15 | ||||
| 500～1000 | 20 | ||||
| 1000～2000 | 25 | ||||
| 2000以上 | 30 | ||||
