SMG2000E數字雙鉗相位伏安表
SMG2000E
卓亞電力承諾：網站所售本產品滿足電力標準JJG440-2008，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
SMG2000E數字雙鉗相位伏安表是測量電壓、電流及相位的一種高精度、手持式數字式雙鉗相位伏安表。
別名：數字雙鉗相位伏安表、SMG2000E數字雙鉗相位伏安表、雙鉗相位伏安表、雙鉗相位伏安表、相位表、雙鉗相位表、鉗形相位表、鉗形相位伏安表、數字雙 鉗相位表、數字式雙鉗相位伏安表
SMG2000E數字雙鉗相位伏安表可以方便測量U-U、I-I及U-I之間的相位，可用于檢測變壓器的接線組別、判別感性電路、容性電路及三相電壓相序，可測試二次回路和母差保護系統，也可用于檢查電度表的接線正確與否等。SMG2000E數字雙鉗相位伏安表廣泛的用于電力檢修部門及電力生產企業。
SMG2000E數字雙鉗相位伏安表采用鉗形電流互感器轉換方式輸入被測電流，在測量時無需斷開被測線路，測量U1-U2兩電壓之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路以致燒毀測量儀表，顯示器采用了高反差液晶顯示屏，仰角超過70°，以獲得最佳視覺效果。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 參比工作條件 | 環境溫度 | (23±5)℃ |
| 環境濕度 | (45～75)%RH | |
| 被測信號波形 | 正弦波、β=0.02 | |
| 被測信號頻率 | (50±0.2)Hz | |
| 被測載流導線在鉗口中的位置 | 任意 | |
| 測量相位時被測信號幅值范圍 | 100～220V、0.5～1.5A | |
| 外參比頻率電磁場干擾 | 應避免 |
| 量限 | 分辨率 | 基本誤差極限 |
| 20V | 0.01V | ±(0.3%讀數+0.2%量程) |
| 200V | 0.1V | |
| 500V | 1V |
| 量限 | 分辨率 | 基本誤差極限 |
| 200mA | 0.1mA | ±(0.3%讀數+0.2%量程) |
| 2A | 1mA | |
| 10A | 10mA |
| 范圍 | 分辨率 | 基本誤差極限 |
| 0～360° | 1° | ±2° |
| 額定工作條件 | 環境溫度 | (0～40)℃ |
| 環境濕度 | (20～80)% RH | |
| 被測信號波形 | 正弦波、β=0.05 | |
| 被測信號頻率 | (50±0.5)Hz | |
| 被測載流導線在鉗口中的位置 | 任意 | |
| 測量相位時被測信號幅值范圍 | 測U1-U2相位時：30V～500V | |
| 測I1-I2 相位時：10mA～10.00A | ||
| 測U1-I2 或 I1-U2 相位時：10V～500V、10mA～10.00A | ||
| 外參比頻率電磁場干擾 | 應避免 | |
| 額定工作誤差極限 | 在上所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍 | |
| 顯示位數 | 三位半 | |
| 采樣速率 | 3次/秒 | |
| 電源 | 單個9V迭層電池、電源電流小于5mA | |
| 尺寸 | 表殼尺寸 | 192×95×55mm3 |
| 鉗殼尺寸 | 140×42×20mm3 | |
| 鉗口尺寸 | Φ7mm×9mm | |
| 重量 | 表體 | 280g |
| 測量鉗 | 2×200g | |
| 儲存 | 溫度 | －10℃～50℃ |
產品功能—— Features
a、手持式結構
b、在10mA～10A電流范圍內，3V～500V電壓范圍內測量相位時不用斷開電路和更換量限
c、顯示器采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得最佳視覺效果
d、開關功能及布局合理，轉動開關即可讀出被測電壓、電流及其相位
2、絕緣電阻功能
采用最新型專利電流鉗，電流分辯率達0.1mA；電壓分辯率0.1V
3、低功耗
微功耗設計，具有電池電壓檢測功能

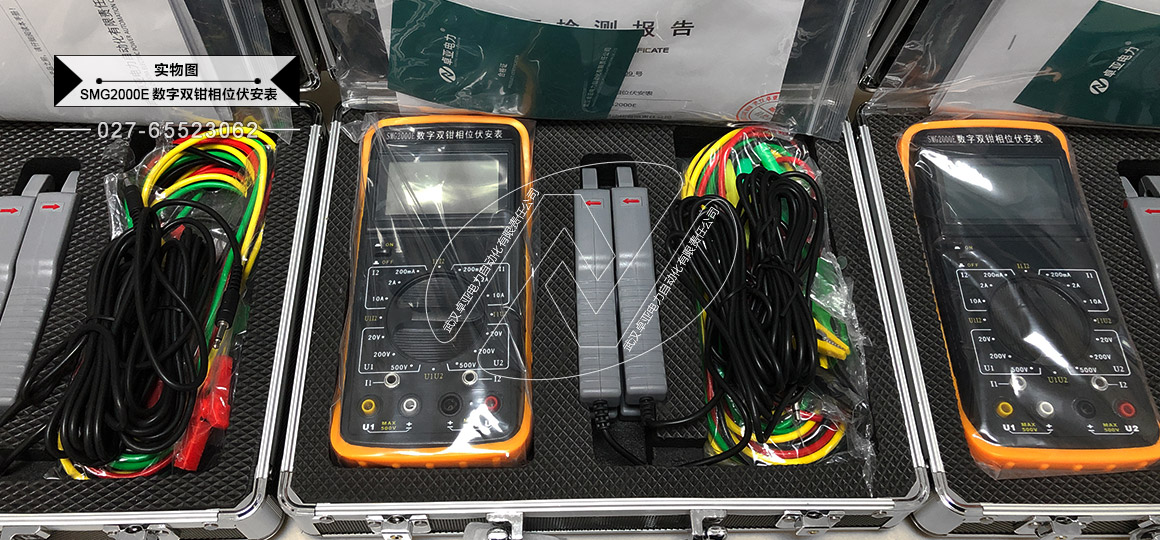

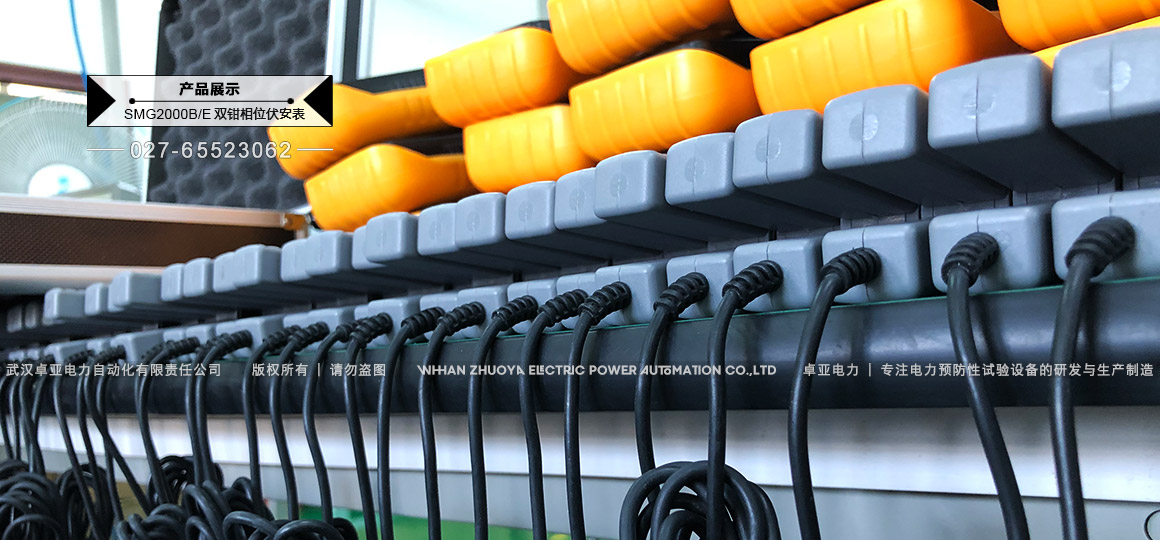

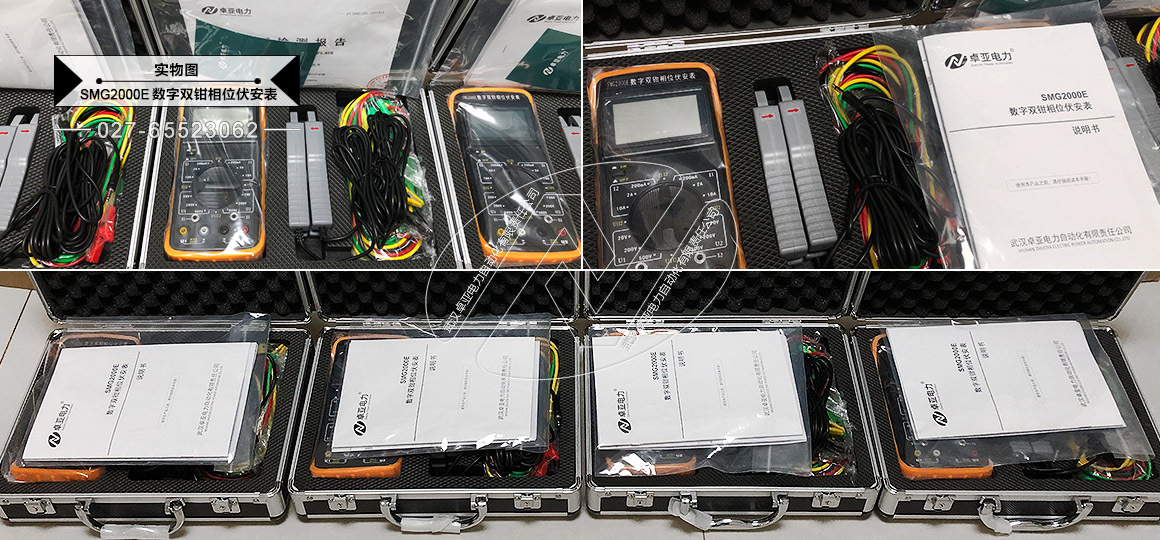

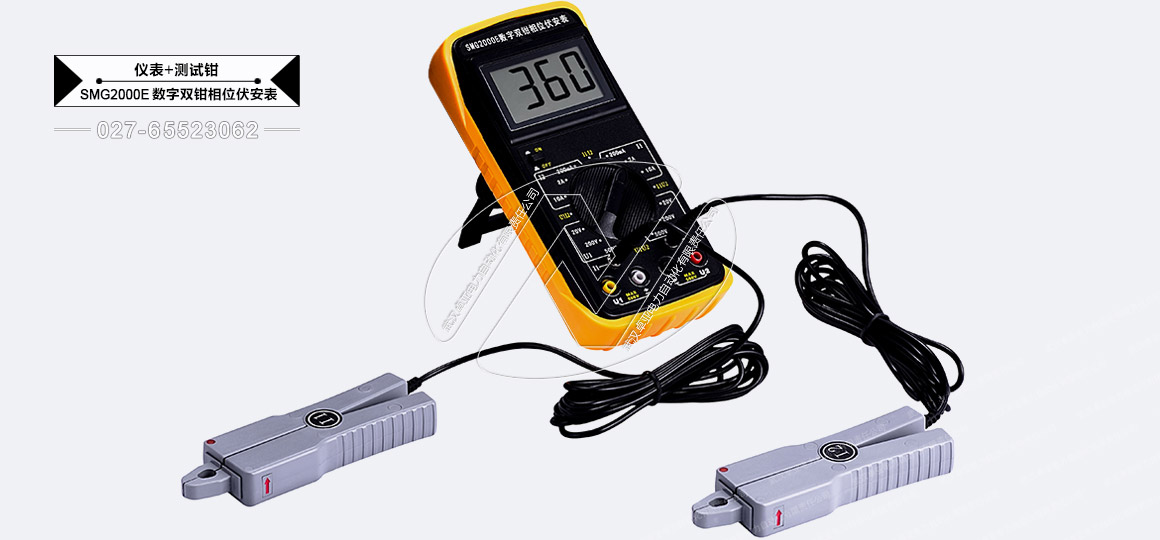

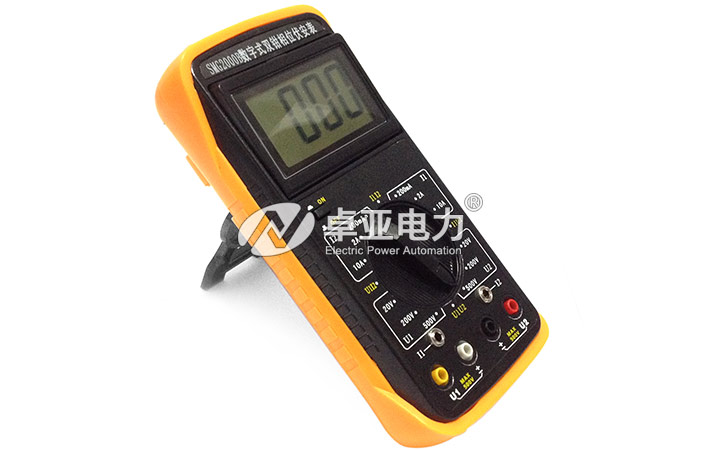

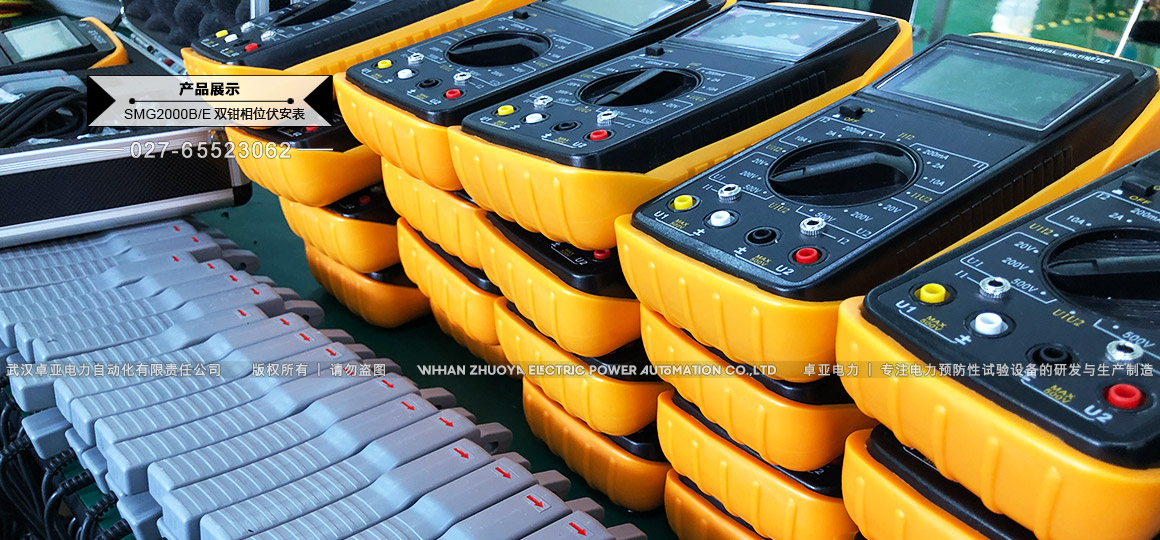

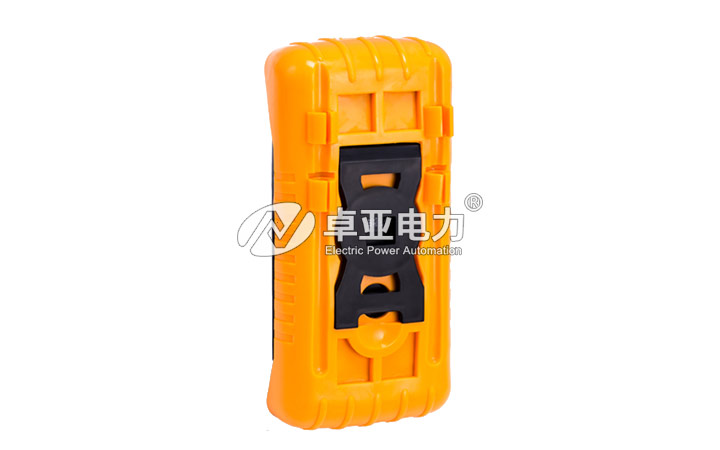

圖片展示—— Photo

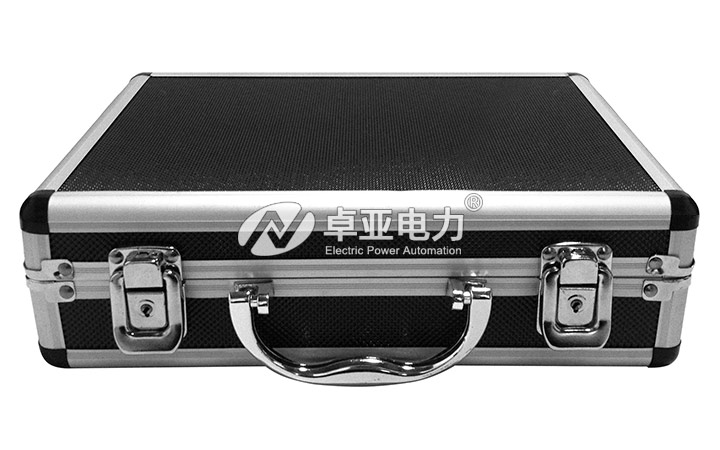

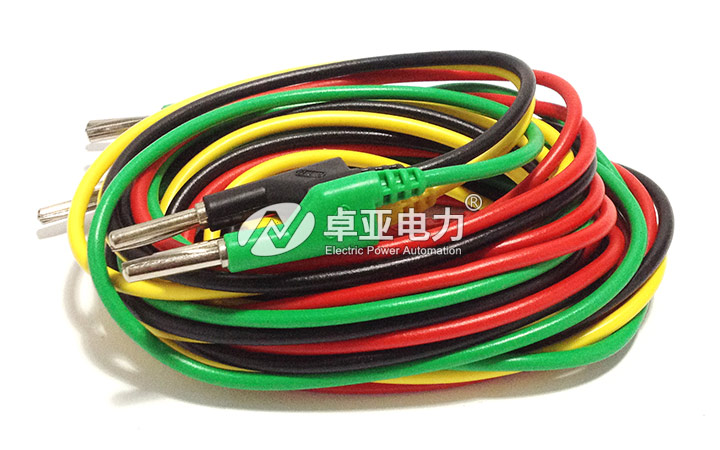

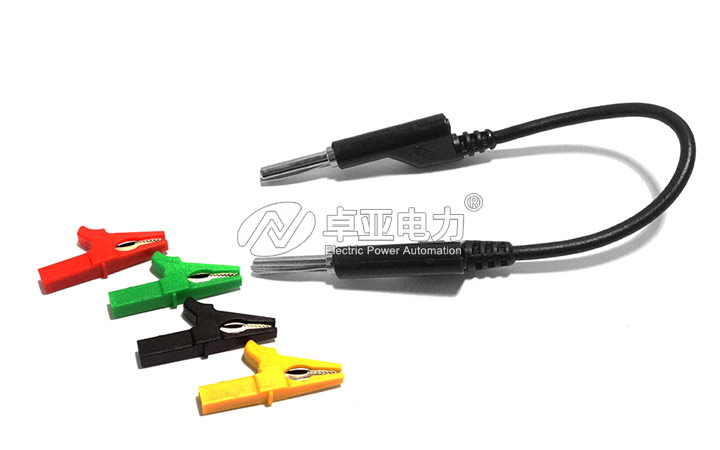

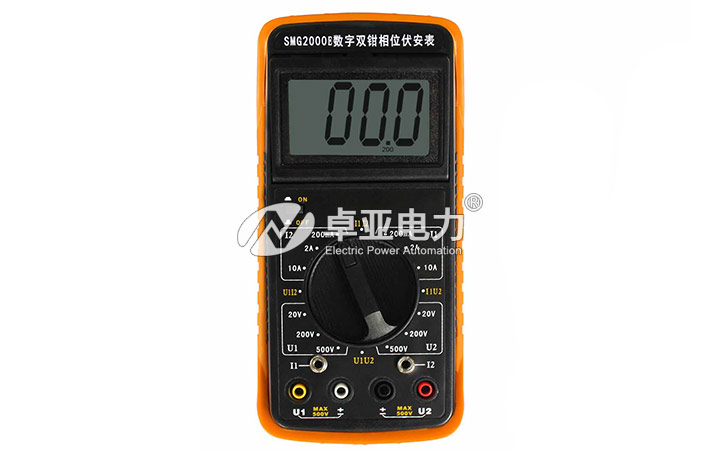

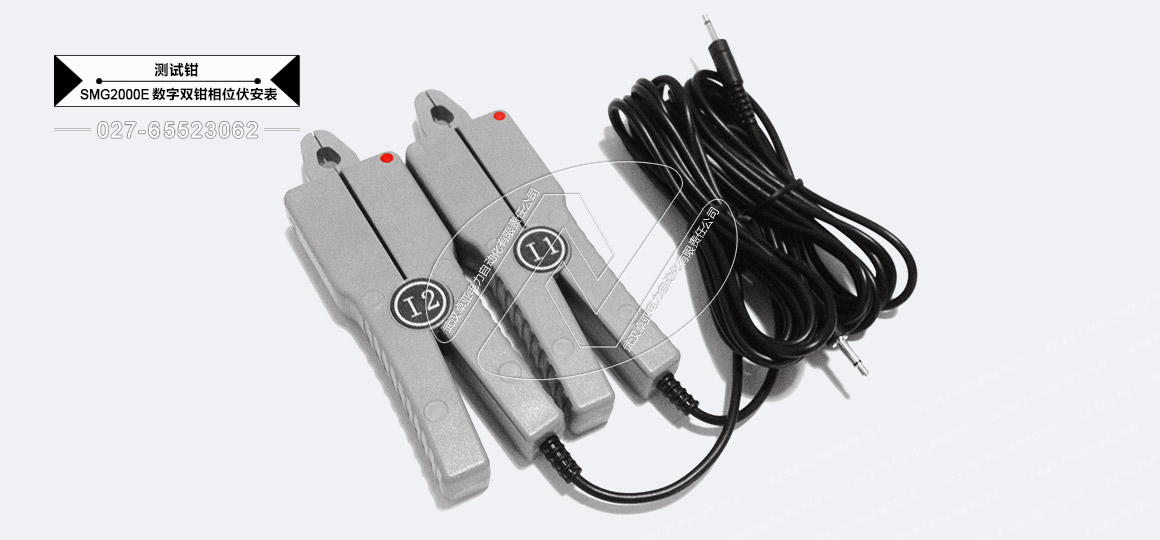

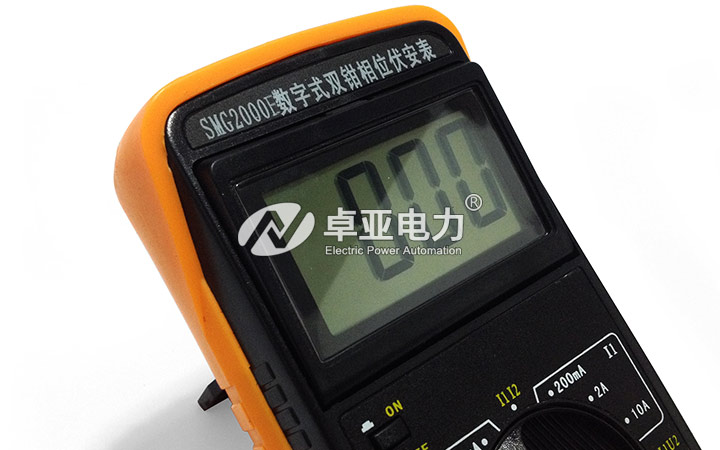

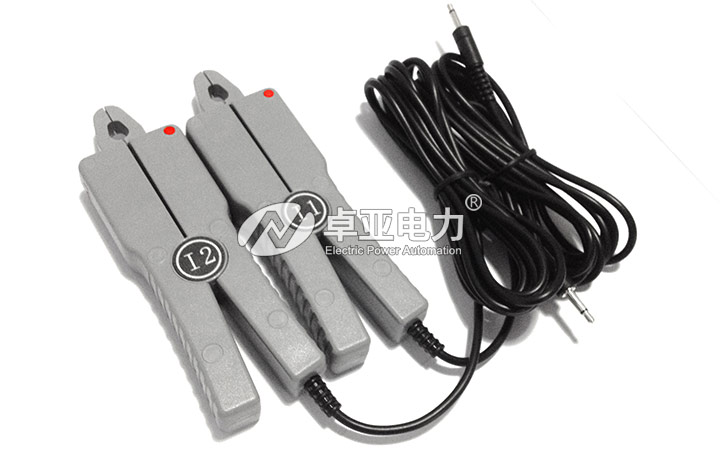

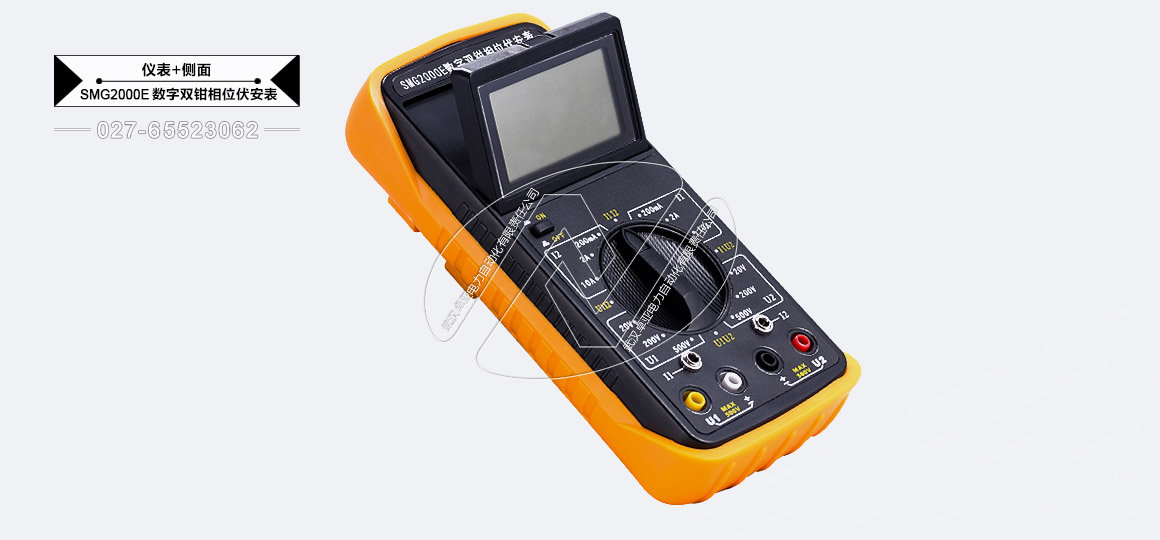

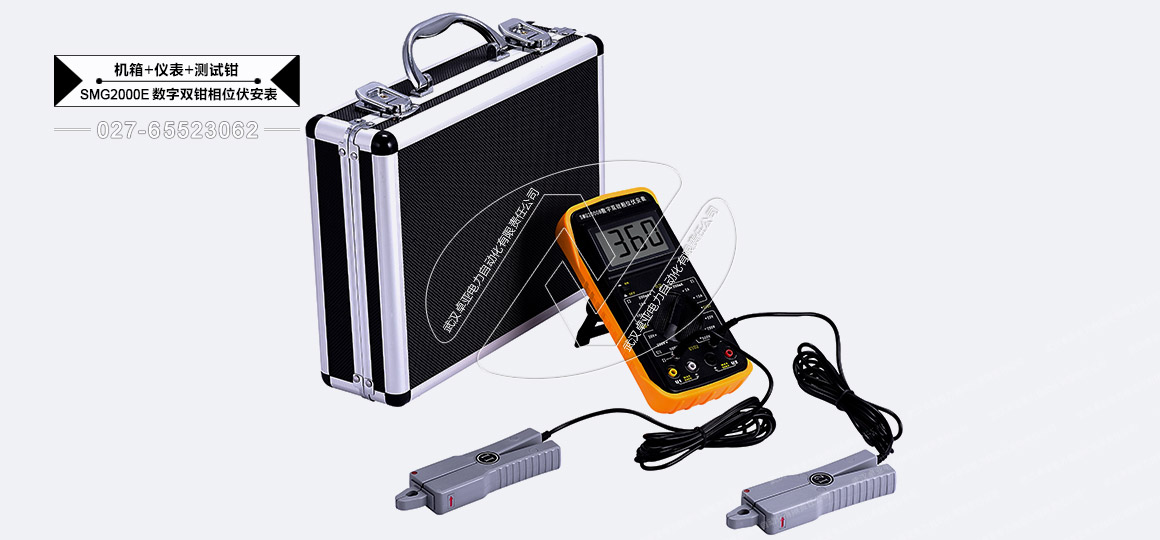

產品細節—— Picture
試驗技術
相關產品
SMG2000E型SMG2000E數字雙鉗相位伏安表說明書中詳細介紹了SMG2000E數字雙鉗相位伏安表的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
SMG2000E SMG2000E數字雙鉗相位伏安表說明書
