200kV交直流分壓器
FYQ-200kV
卓亞電力承諾：網站所售本產品滿足電力標準DL/T846.1-2004、JJG124-2005，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
FYQ-200kV交直流分壓器又稱200kV交直流數字分壓器，200kV交直流分壓器主要用于電力系統工頻交、直流高電壓試驗。
武漢卓亞電力自動化有限責任公司可按用戶對電壓的需求定制生產50kV、100kV、150kV、200kV及300kV的交直流分壓器
200kV交直流分壓器由高壓分壓器和交直流數字高壓表兩部分組成。工作時高壓部分和低壓儀表分開，安全可靠。200kV交直流分壓器采用精密高壓薄膜電容和精密高壓玻璃釉電阻進行信號采集，內部填充材料采用國外進口，使結構小，重量輕，自身局放小， 可實現遠距離清晰讀數、使用安全、方便，并且采用特殊的屏蔽技術，減少高壓對示值的影響，從而實現高穩定度，高線性度。
別名：200kV分壓器、200kV交直流數字分壓器、200kV數字分壓器、200kV高壓分壓器、交直流高壓分壓器、數字高壓分壓器
交直流分壓器（可定制）
AC/DC：50kV交直流分壓器、100kV交直流分壓器、150kV交直流分壓器、200kV交直流分壓器、300kV交直流分壓器
AC：50kV交流分壓器、100kV交流分壓器、150kV交流分壓器、200kV交流分壓器、300kV交流分壓器
DC：50kV直流分壓器、100kV直流分壓器、150kV直流分壓器、200kV直流分壓器、300kV直流分壓器
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | 規格 | 電壓 | 電容量 | 阻抗 | 量程 | 同軸電纜 | 高度 |
| FYQ-AD-50kV | 50kV交直流分壓器 | AC：50kV、DC：50kV | 400pF | 600 MΩ | Low：0-20kV, High：0-50kV | 3m | 0.6m |
| FYQ-AD-100kV | 100kV交直流分壓器 | AC：100kV、DC：100kV | 200pF | 1200 MΩ | Low：0-20kV, High：0-100kV | 3m | 1.0m |
| FYQ-AD-150kV | 150kV交直流分壓器 | AC：150kV、DC：150kV | 200pF | 1800 MΩ | Low：0-20kV, High：0-150kV | 4.5m | 1.2m |
| FYQ-AD-200kV | 200kV交直流分壓器 | AC：200kV、DC：200kV | 150pF | 2400 MΩ | Low：0-20kV, High：0-200kV | 4.5m | 1.4m |
| FYQ-AD-300kV | 300kV交直流分壓器 | AC：300kV、DC：300kV | 100pF | 3600 MΩ | Low：0-20kV, High：0-300kV | 5m | 1.7m |
| 卓亞電力公司可按需定制50kV~300kV的交直流分壓器或交流分壓器，采用優質元件及填充材料，精度及性能有保障。 | |||||||
| 型號 | FYQ-AD-（50kV、100kV、150kV、200kV、300kV） |
| 名稱 | 交直流分壓器、交直流阻容分壓器、交直流數字高壓表、交直流高壓分壓器測量系統 |
| 分壓比 | 1000 : 1 |
| 精度 | 常規 A 型：：AC：1.5%、DC：1.0%交直流一體式，共1套 |
| 常規 B 型：：AC：1.0%、DC：0.5%交直流一體式，共1套 | |
| 標準 C 型：：AC：0.5%、DC：0.5%（50、100、150、200）KV采用一體式設計共1套，300kV分體式設計共2套 | |
| 分辨力 | 0.001kV |
| 絕緣介質 | 美國杜邦干式介質材料 |
| 交流測量 | 真有效值測量 |
| 信號線 | 標配4.5m（可按需定做長度） |
| 顯示 | 四位半液晶顯示 |
| 環境條件 | 溫度：0～40℃ |
| 濕度：≤85%RH |
產品功能—— Features
精度高：采用精密高壓薄膜電容和精密高壓玻璃釉電阻，輸入阻抗高，降低了測試電流，功耗小，提高了分壓器的的測量精度和穩定性；信號處理部分，采用高性能OP進行信號放大，運用最新雙積分式 AD采樣技術，四位半液晶顯示，分辨力達0.001kV，是高壓靜電電壓表的升級產品
高穩定度：采用特殊屏蔽技術。鋁合金材料的均壓球表面光滑亮澤，有效地改善了均壓球周圍的電場分布，防止出現尖端放電，提高測量數據的抗干擾能力。低壓顯示儀表采用全金屬封閉結構屏蔽，高壓分壓器和低壓顯示表采用高品質同軸電纜連接，減少高壓對示值的影響，從而實現高穩定度，高線性
安全可靠：是由高壓分壓器和低壓顯示儀表構成，高壓分壓器采用美國杜邦填充材料，特種工藝灌封，結構緊密，重量更輕，降低了分壓器內部局部放電量，可靠性更高。FYQ交直流分壓器不存在漏油問題。工作時高壓分壓器和低壓儀表采用同軸電纜連接，高低壓部分距離較遠，工作安全可靠
操作簡單：采用撥碼開關切換高低壓、交直流，方便快捷。四位半液晶直接顯示測量結果，簡單直觀。為現場的檢測工作帶來極大的便利
攜帶方便：采用便攜式結構，整機用鋁合金包裝箱作機殼，可方便地拆裝。體積小、重量輕，便于攜帶，使用十分方便
圖片展示—— Photo

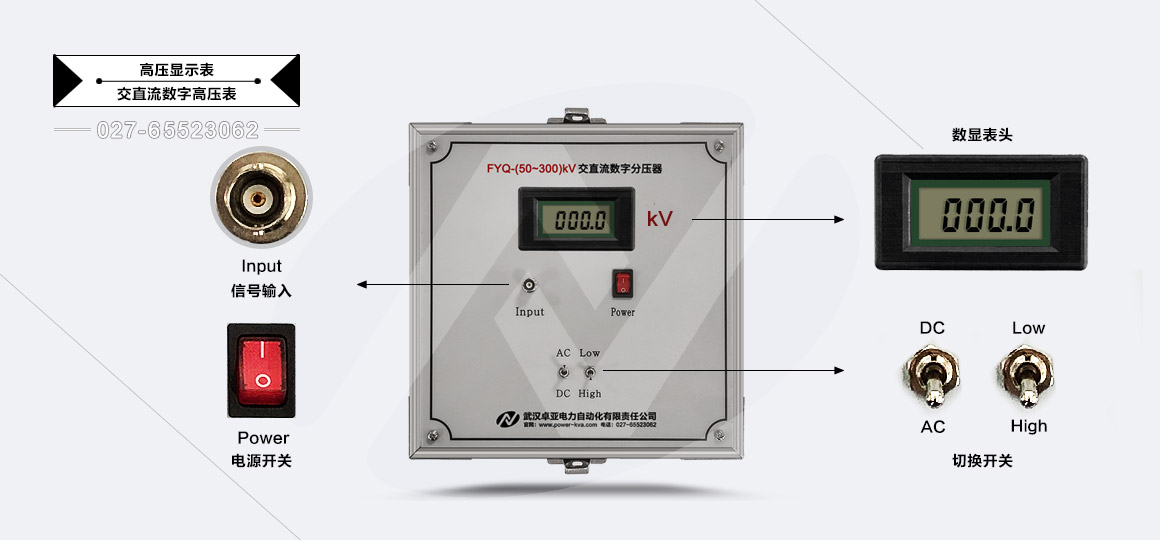

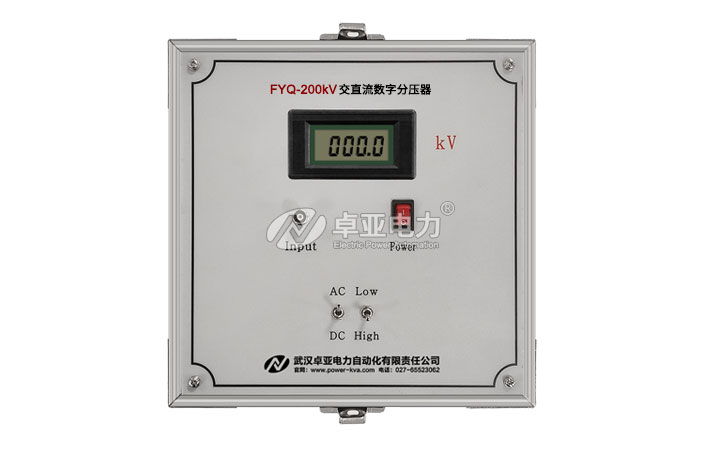

交直流分壓器 + 交直流數字高壓表

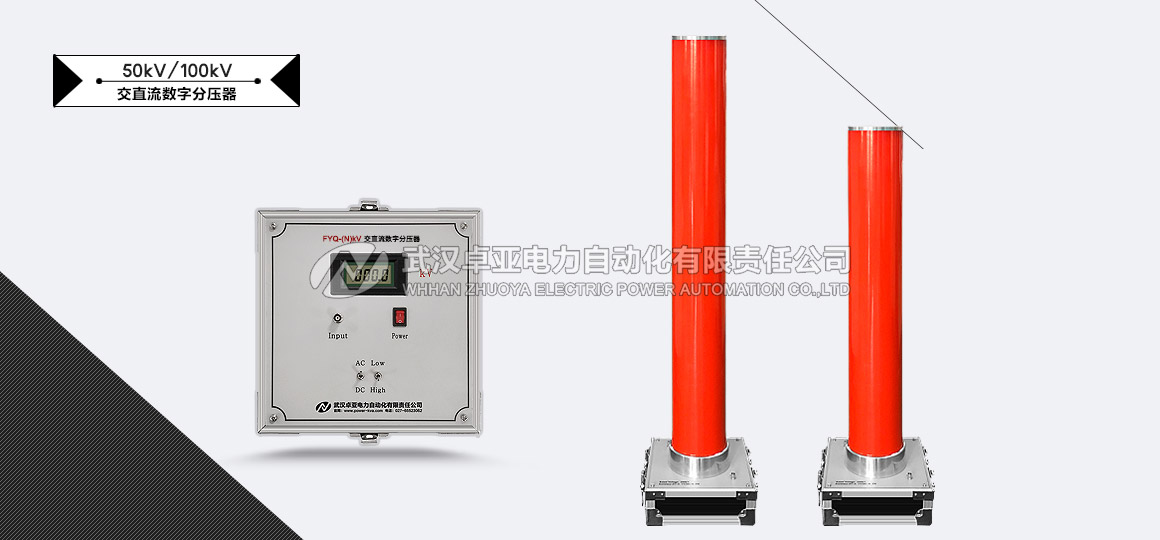

50kV交直流分壓器與100kV交直流分壓器

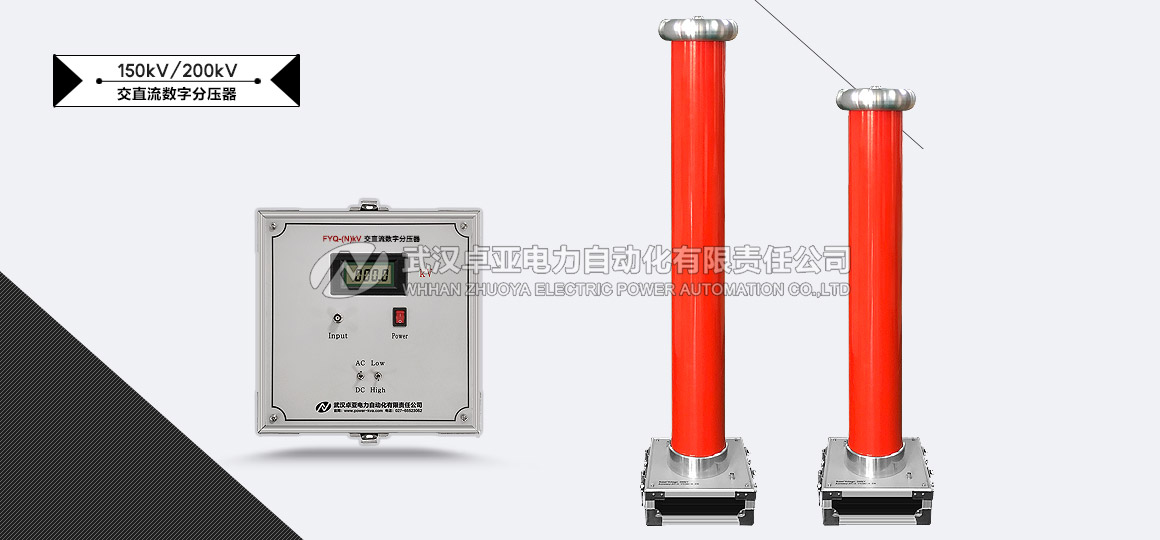

150kV交直流分壓器與200kV交直流分壓器

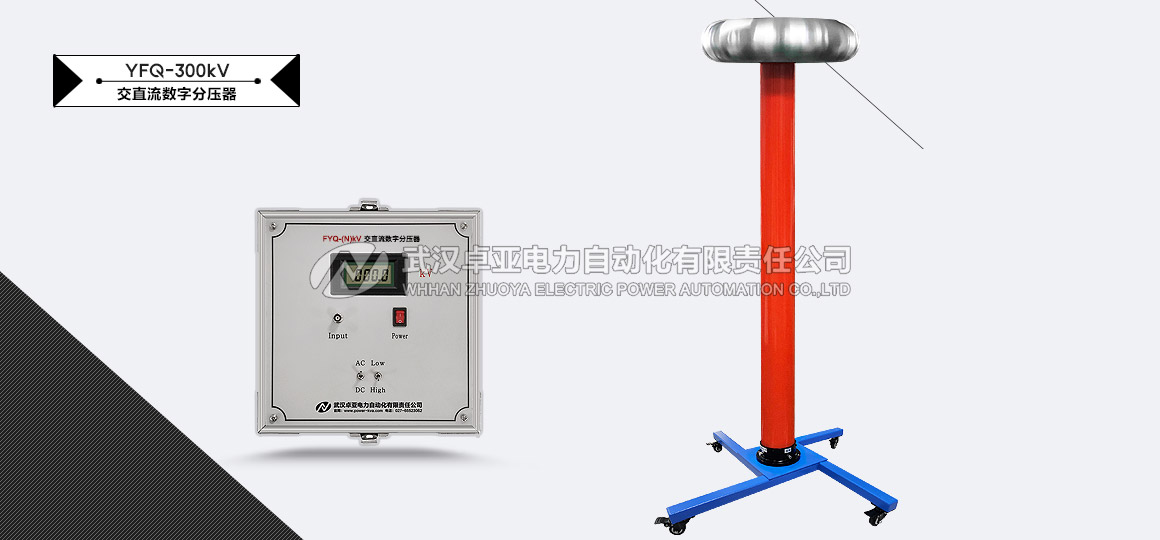

300kV交直流分壓器

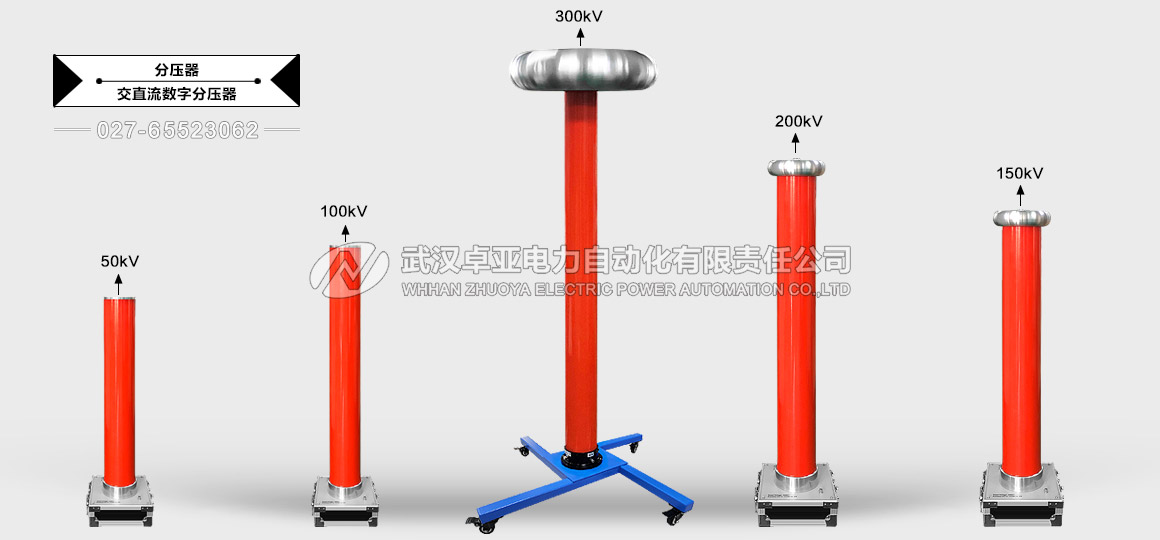

50kV、100kV、150kV、200kV及300kV交直流分壓器

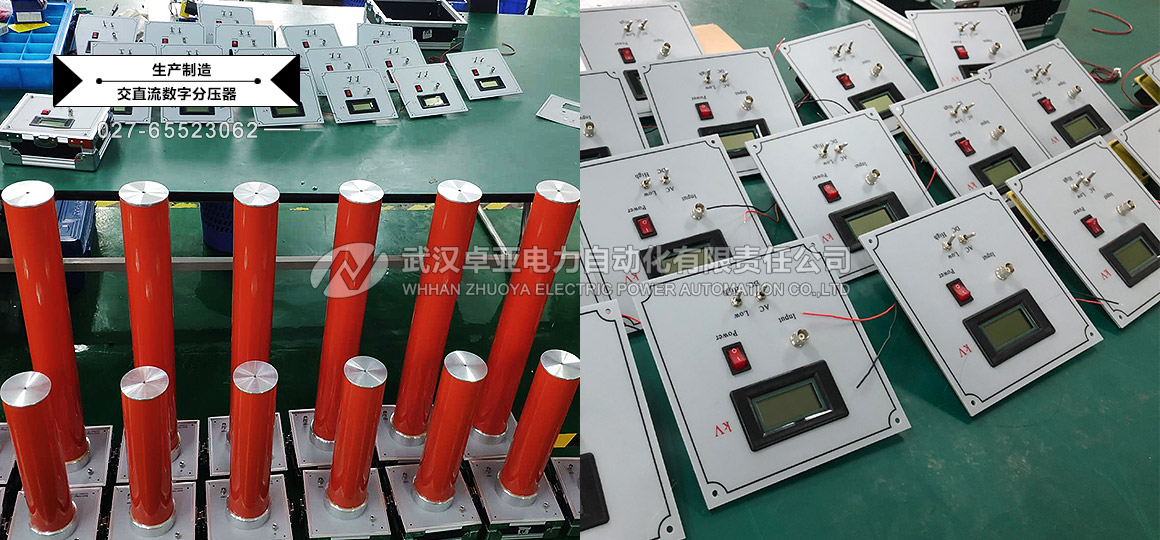

交直流分壓器生產制造（分壓筒+高壓表）

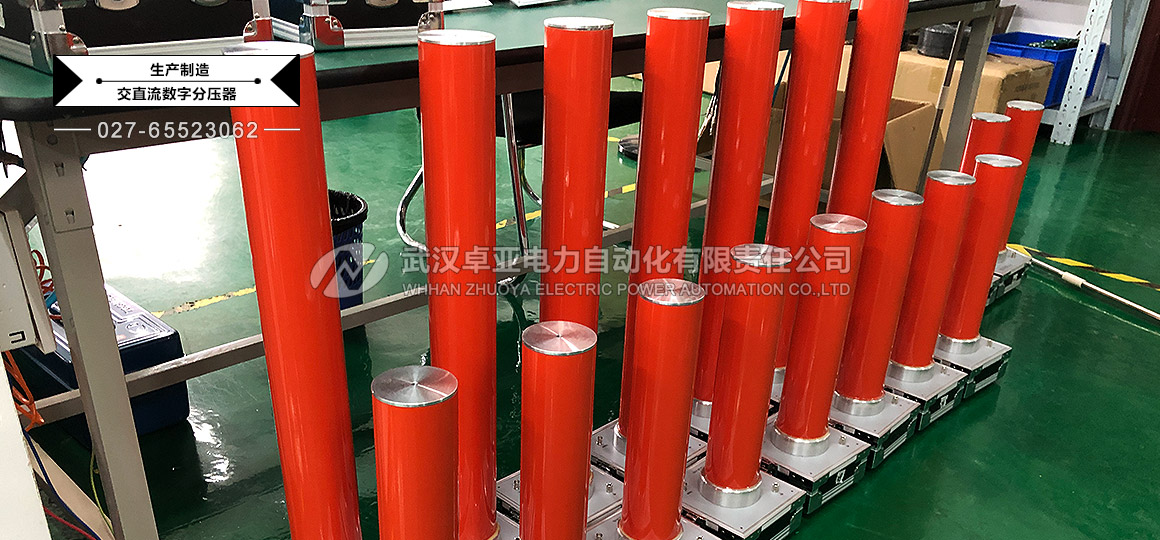

交直流分壓器生產制造（分壓筒）

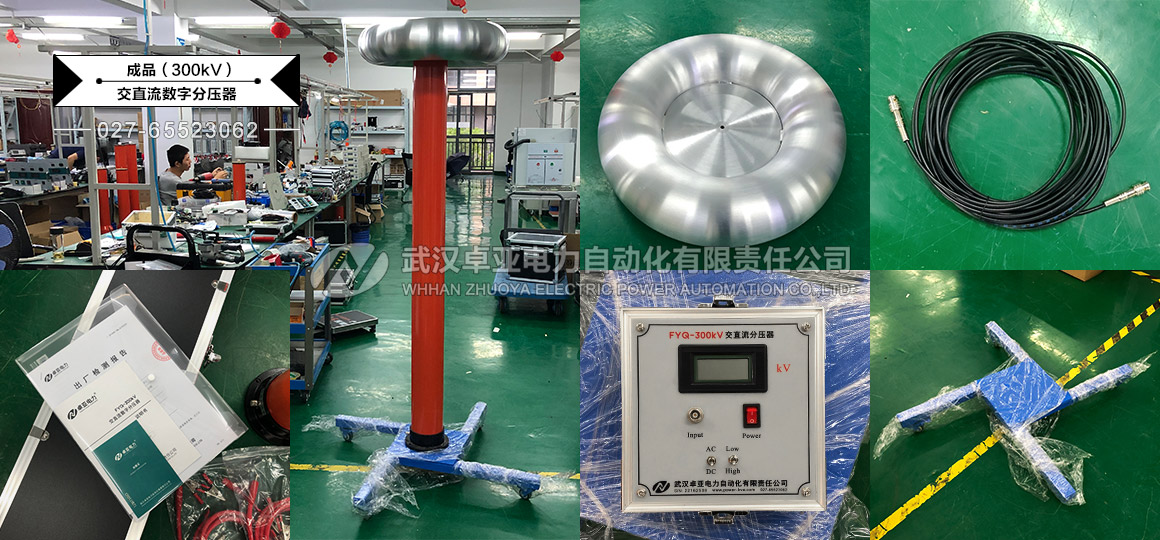

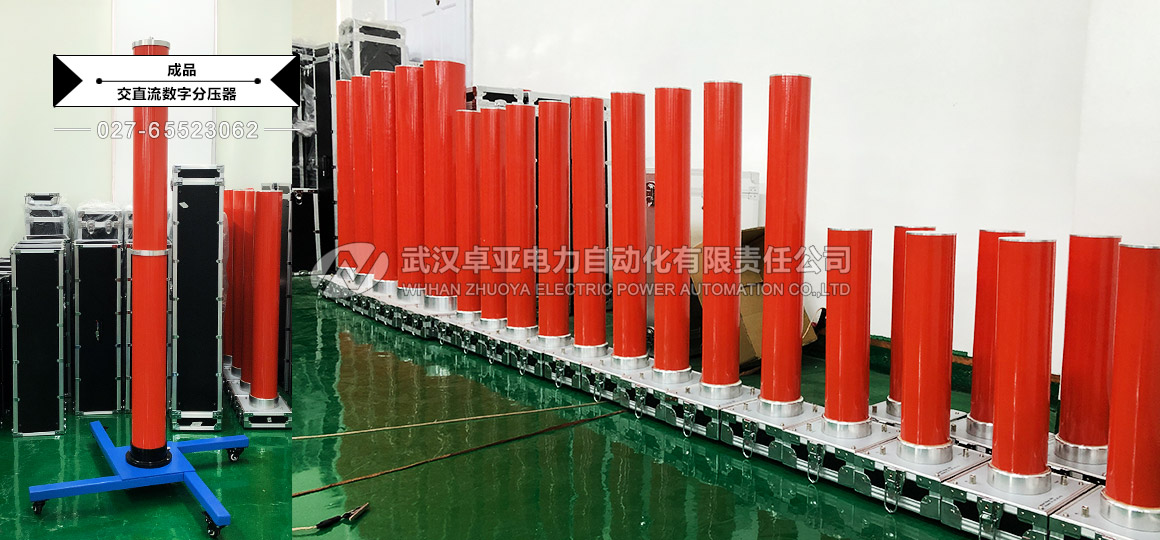

交直流分壓器圖片（成品）

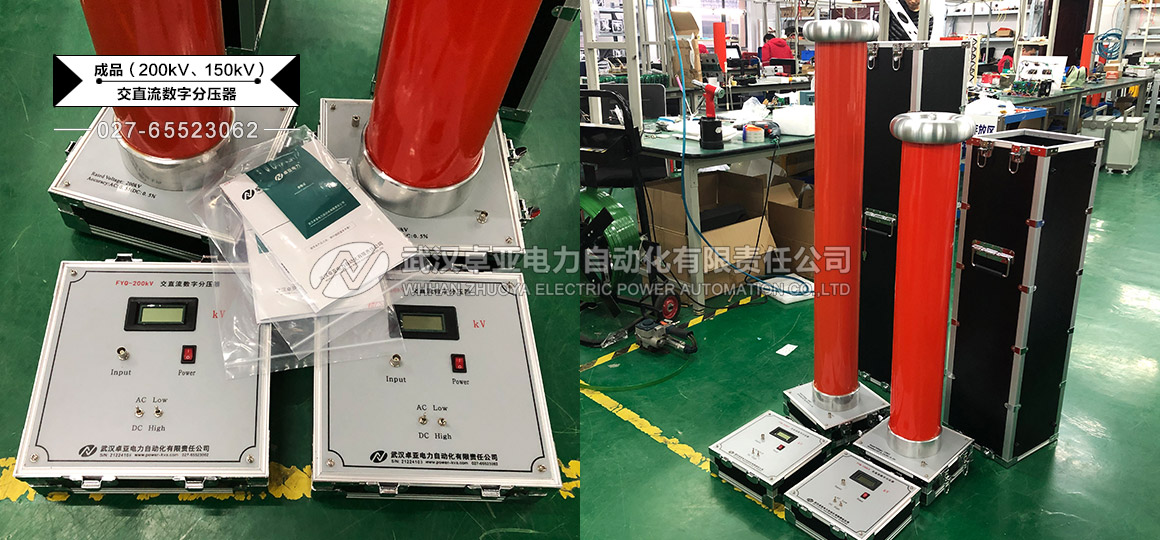

200kV交直流分壓器與150kV交直流分壓器實物圖片

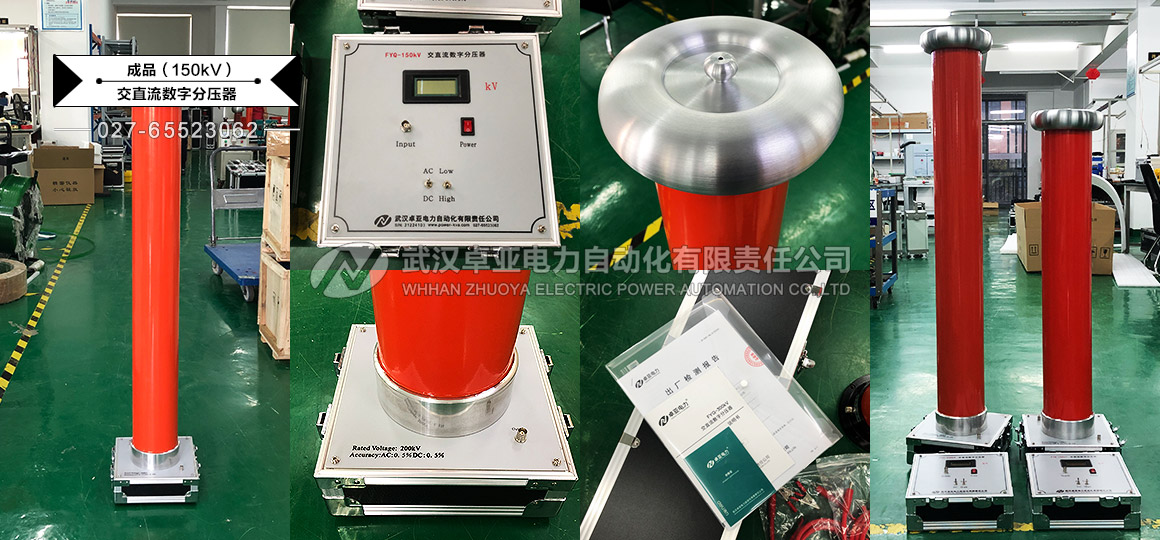

150kV交直流分壓器實物圖片
300kV交直流分壓器發貨實拍

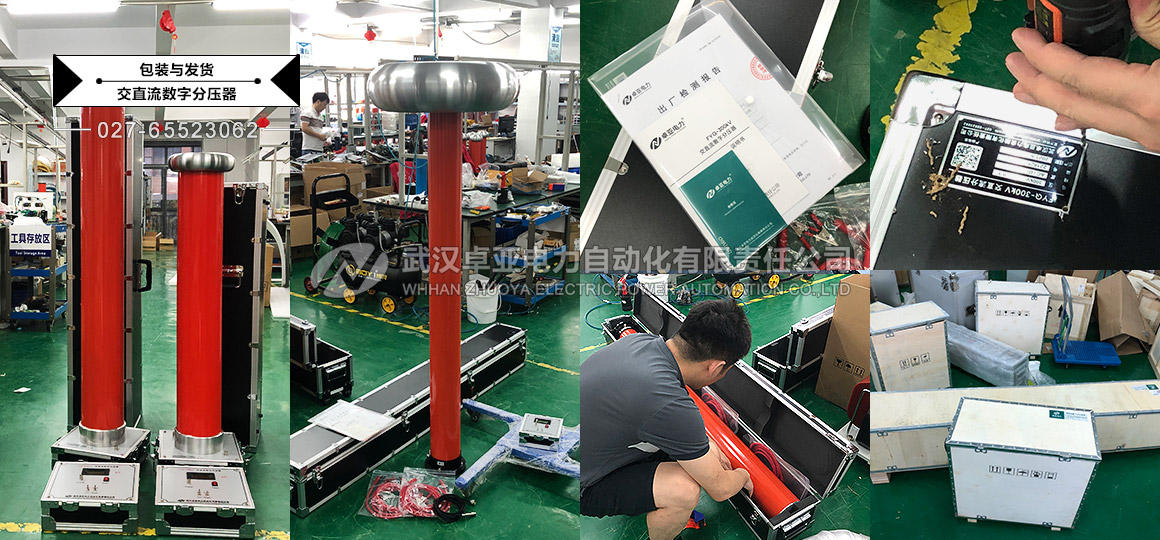

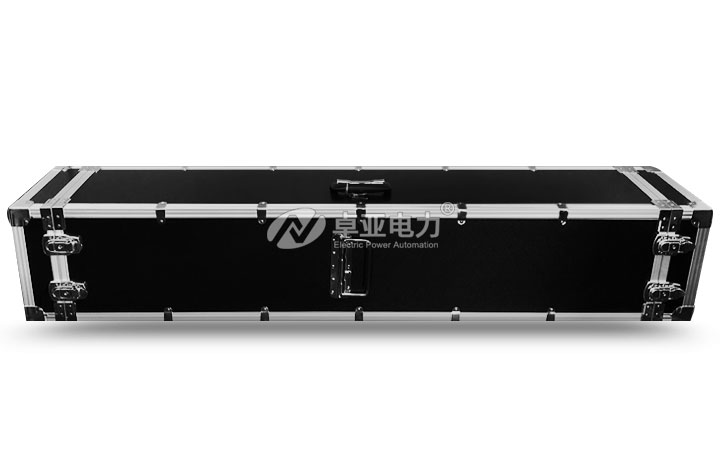

交直流分壓器包裝與發貨
產品細節—— Picture
試驗技術
相關產品
解決方案
輸、變電運行和施工、交接試驗及預防性試驗設備FYQ-200kV型200kV交直流分壓器說明書中詳細介紹了200kV交直流分壓器的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
FYQ-200kV 200kV交直流分壓器說明書
