SMG7000三相電能質量分析儀
SMG7000
卓亞電力承諾：網站所售本產品滿足電力標準JB/T9287-1999，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
SMG7000三相電能質量分析儀用于電參量測試、矢量分析，檢測電網中發生波形畸變、諧波含量、電壓波動與閃變和三相不平衡等電能質量問題，三相電能質量分析儀可精確測量電壓、電流、有功功率、無功功率、相角、功率因數、頻率等多種電參量。適用于繼電保護部門，電能質量計量部門以及所有用電單位。
別稱：三相電能質量分析儀、電能質量分析儀、手持式電能質量分析儀、便攜式電能質量分析儀、便攜式三相電能質量分析儀
型號：卓亞電力公司生產制造的三相電能質量分析儀型號為SMG7000

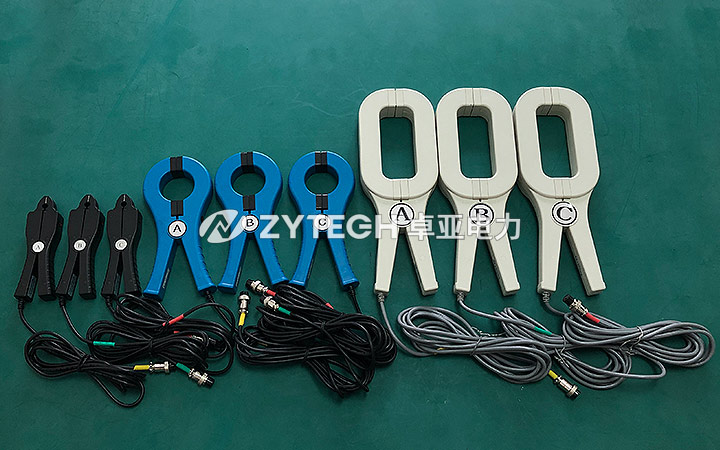

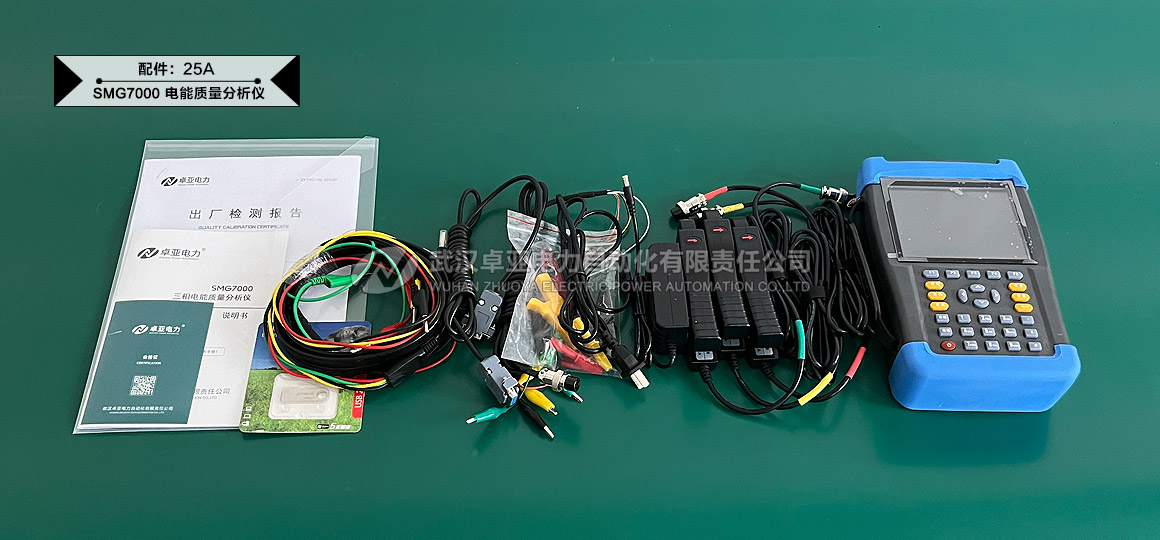

測量：用戶可根據電流測量需求選擇25A、500A、2000A、5000A三種高精度電流鉗。
標準：DL/T826-2002、DL/T448-2002

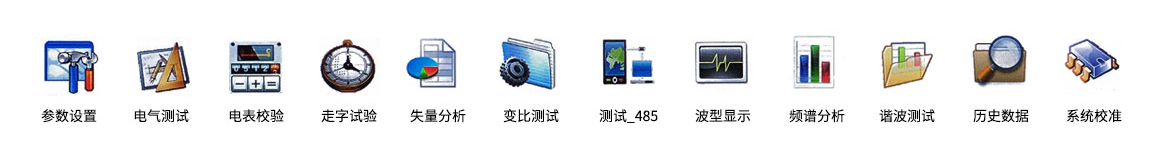

屏幕顯示
功能特點
1、是專門用于檢測電網中發生波形畸變、諧波含量、電壓波動與閃變和三相不平衡等電能質量問題的高精度電力測試儀；同時還具備電參量測試、矢量分析的功能
2、可精確測量電壓、電流、有功功率、無功功率、相角、功率因數、頻率等多種電參
3、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否
4、手持式電能質量分析儀電流采用鉗形互感器方式進行測量。因?yàn)椴捎勉Q形電流互感器測量時操作人員無須斷開電流回路，就可以方便、安全的進行測量。根據用戶的測量范圍不同可以選配不同量程的鉗表
5、可測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、電壓波動、閃變、三相電壓允許不平衡度和電網諧波
6、可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形
7、所有測試界面具備屏幕鎖定功能，以方便用戶讀數和分析數據
8、負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。定時記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數的變化趨勢
9、電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題
10、能夠測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價
11、可設置不同的存儲間隔時間，按設置的時間間隔連續存儲數據
12、內置大容量數據存儲器，按1分鐘的時間間隔可連續存儲18個月以上，能滿足長期監測試驗點的需要

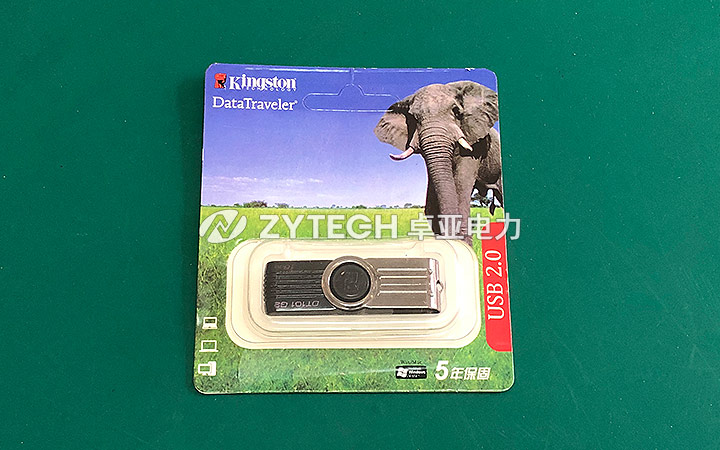

13、測試儀具備USB接口，可方便的將數據直接拷貝到后臺管理計算機
14、與功能強大的數據管理軟件配合，可將實時采樣數據直接上傳到后臺管理計算機，在后臺進行更全面、更迅速的處理
15、具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場檢測的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理，具備強大的報表功能
16、采用大屏幕進口彩色液晶作為顯示器，中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好
17、3分鐘無操作液晶顯示自動進入省電模式，以便最大程度的延長電池工作時間
18、導電硅膠按鍵，手感好、壽命長、設計合理、操作方便
19、內置大容量、高性能鋰離子充電電池，充滿電連續工作10小時以上
20、體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | SMG7000 | |
| 名稱 | 三相電能質量分析儀、手持式三相電能質量分析儀 | |
| 電壓測量范圍 | 0～800V，自動切檔 | |

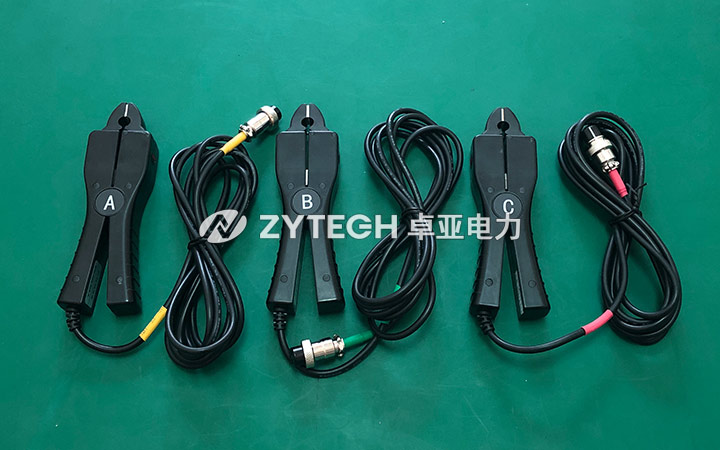

| 電流測量范圍 | 標配：5A / 25A（小號三鉗） | |

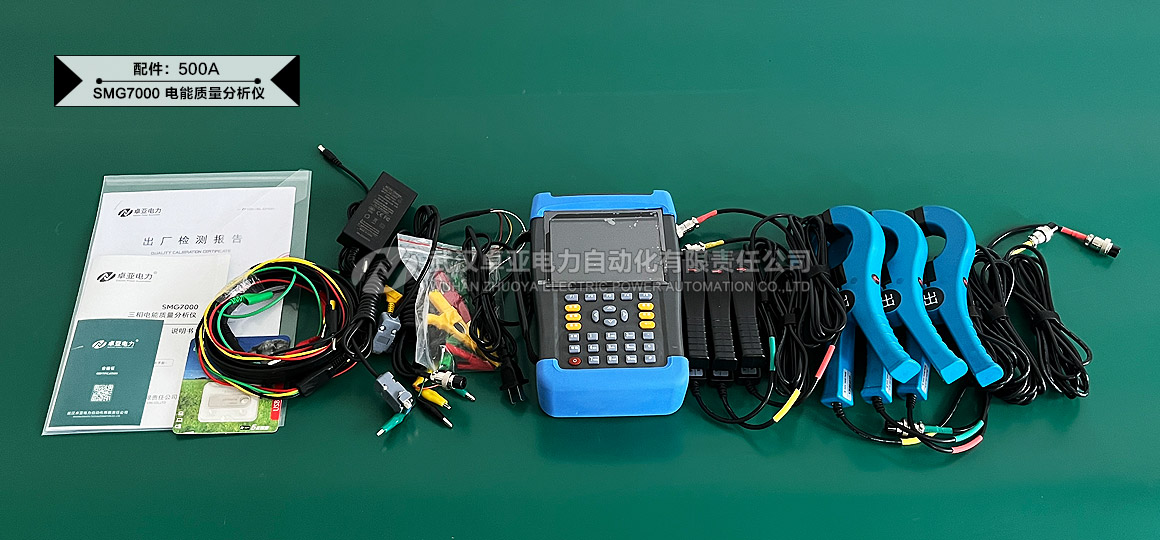

| 選配：100A / 500A（中號三鉗） | ||

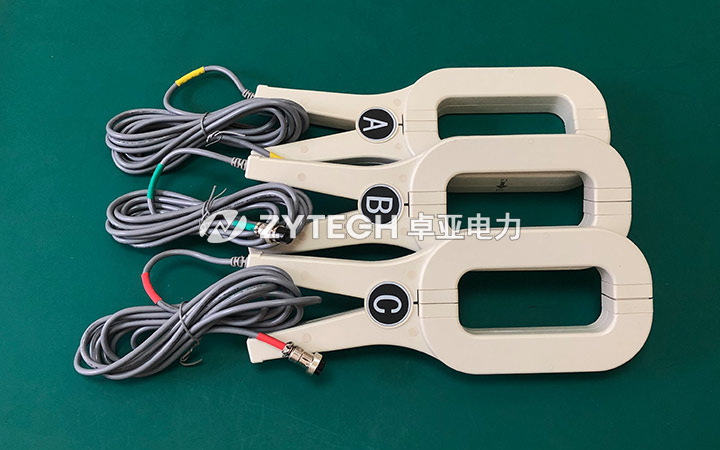

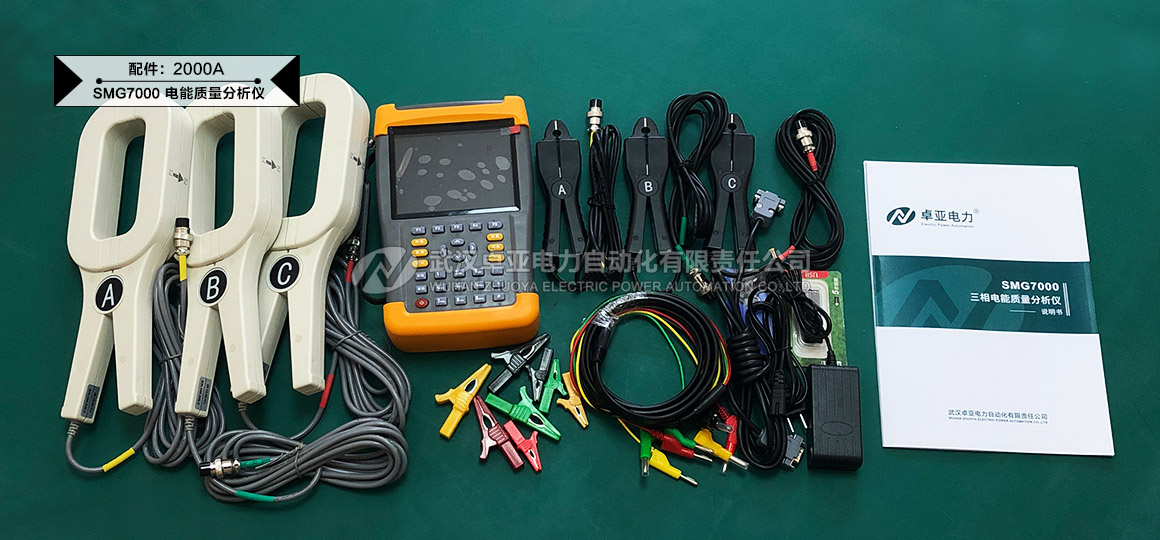

| 選配：400A / 2000A（大號三鉗） | ||
| 定制：1000A / 5000A（柔性線圈） | ||
| 相角測量范圍 | 0 ~ 359.99° | |
| 頻率測量范圍 | 45 ~ 55Hz | |

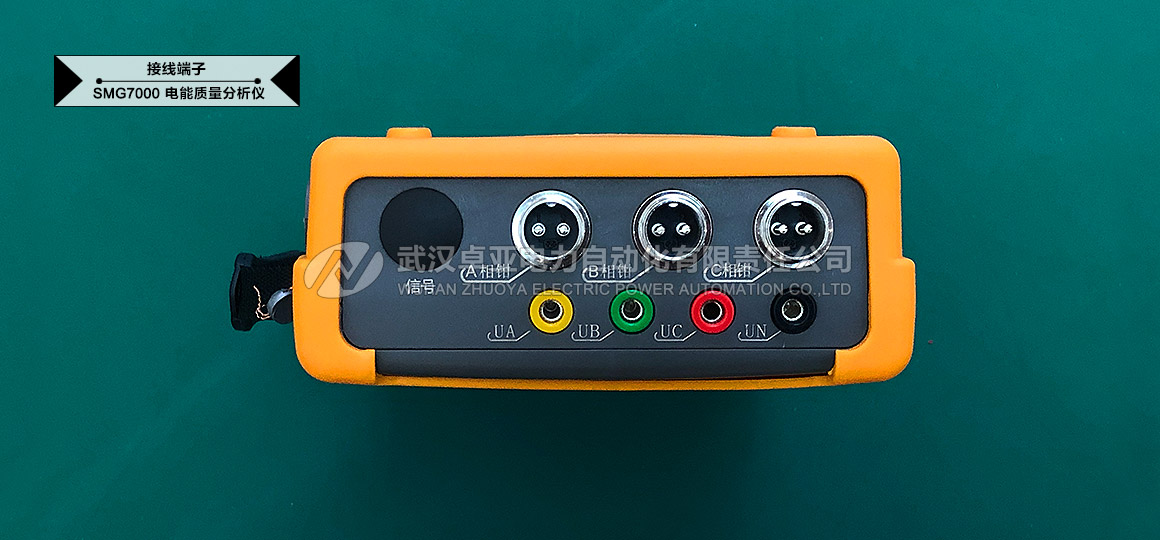

| 電壓通道數 | 三通道（UA、UB、UC） | |
| 電流通道數 | 三通道（IA、IB、IC） | |
| 最大諧波分析次數 | 63次 | |
| 存儲周期 | 1分鐘間隔約18個月 | |
| 準確度（電參量測量） | 電壓：±0.1% | |
| 頻率：±0.01Hz | ||
| 電流、功率：±0.5% | ||
| 相位：±0.2° | ||
| 準確度（電能質量測量） | 基波電壓允許誤差：≤0.5％F.S. | |
| 基波電流允許誤差：≤1％F.S. | ||
| 基波電壓和電流之間相位差的測量誤差：≤0.2° | ||
| 諧波電壓含有率測量誤差：≤0.1％ | ||
| 諧波電流含有率測量誤差：≤0.2％ | ||
| 三相電壓不平衡度誤差：≤0.2％ | ||
| 電壓偏差誤差：≤0.2％ | ||
| 電壓變動誤差：≤0.2％ | ||
| 工作環境 | －10℃~ +40℃ | |

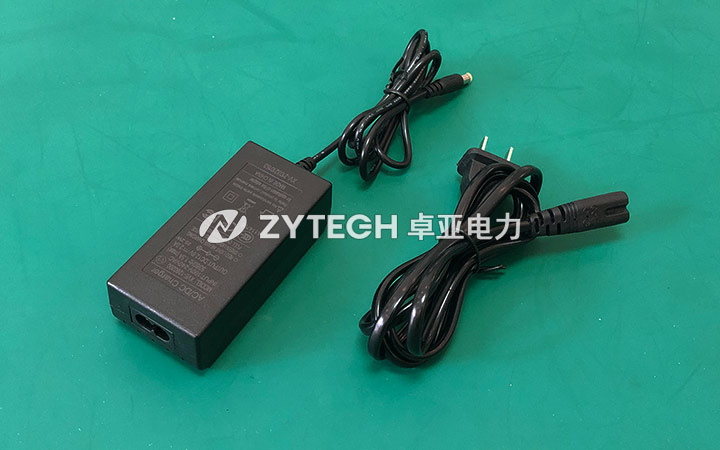

| 充電電源 | AC220V、頻率45Hz-55Hz | |
| 工作時間 | ≤10小時 | |
| 絕緣 | （1）電壓、電流輸入端對機殼的絕緣電阻≥100MΩ。（2）工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。 | |
| 尺寸 | 258×158×58(mm3) | |
| 重量 | 1.5kg | |
產品功能—— Features

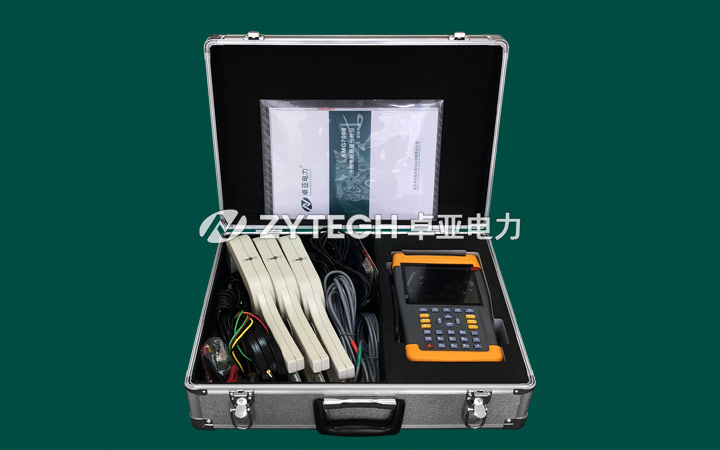

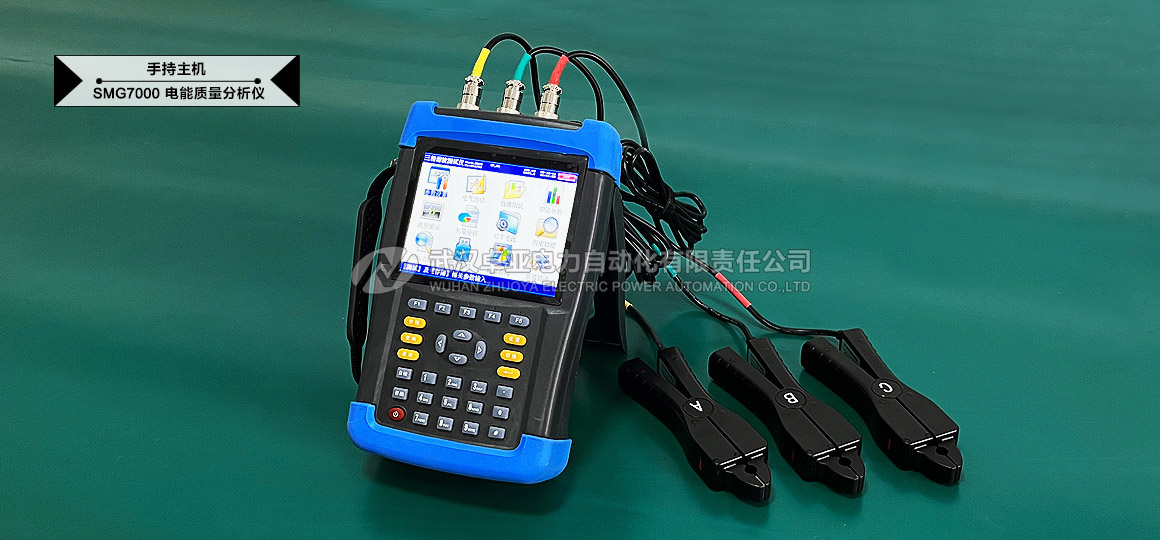

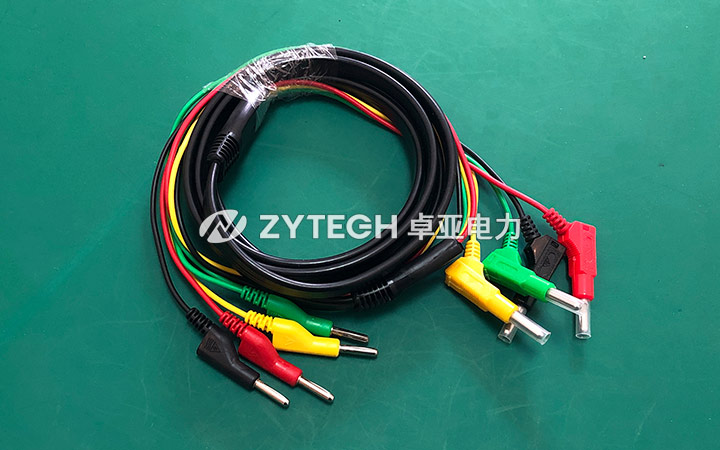

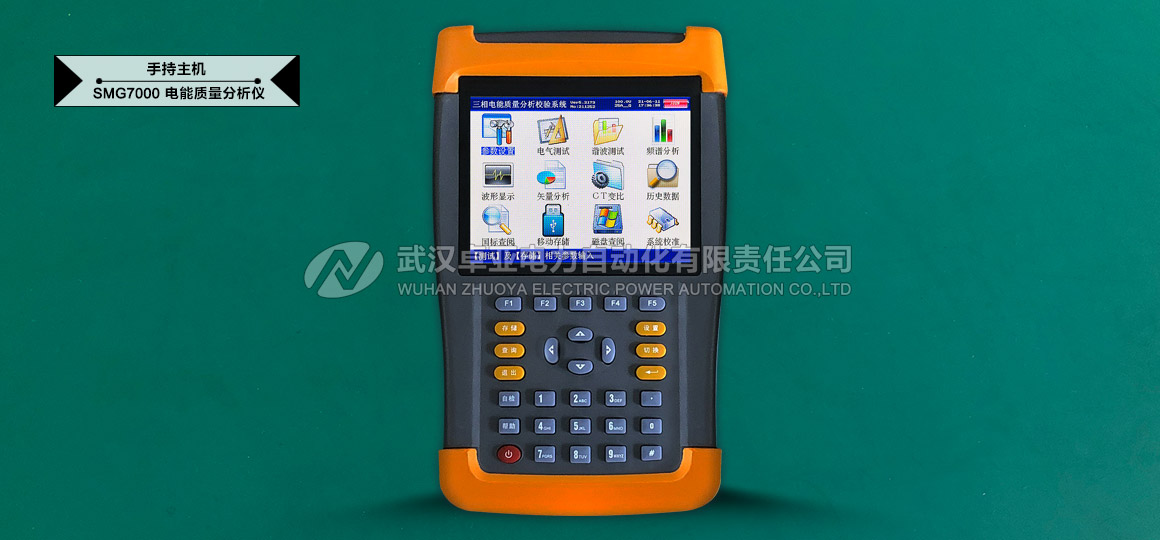

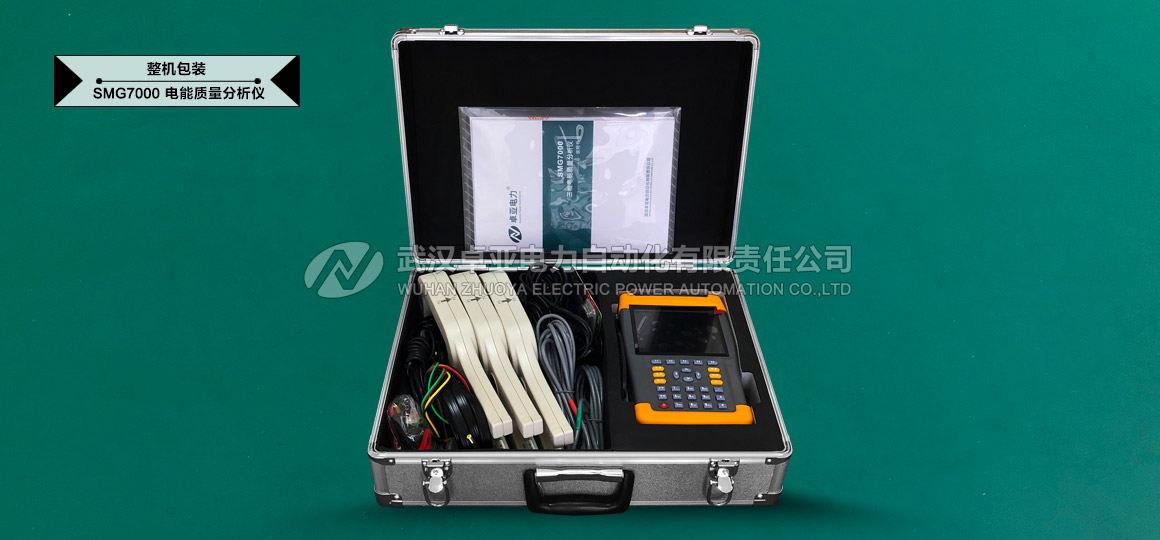

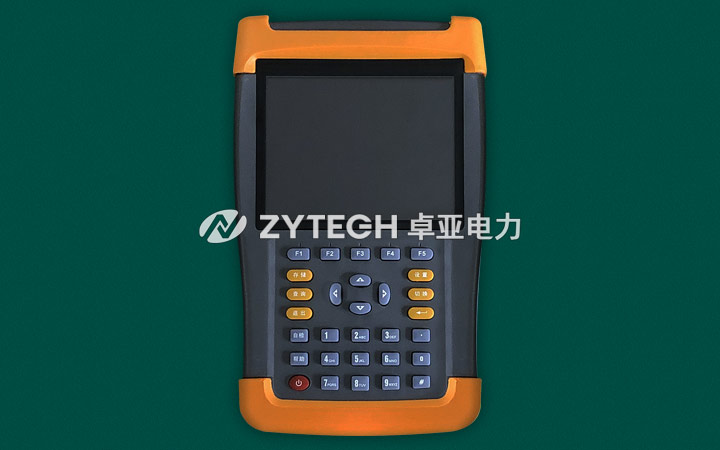

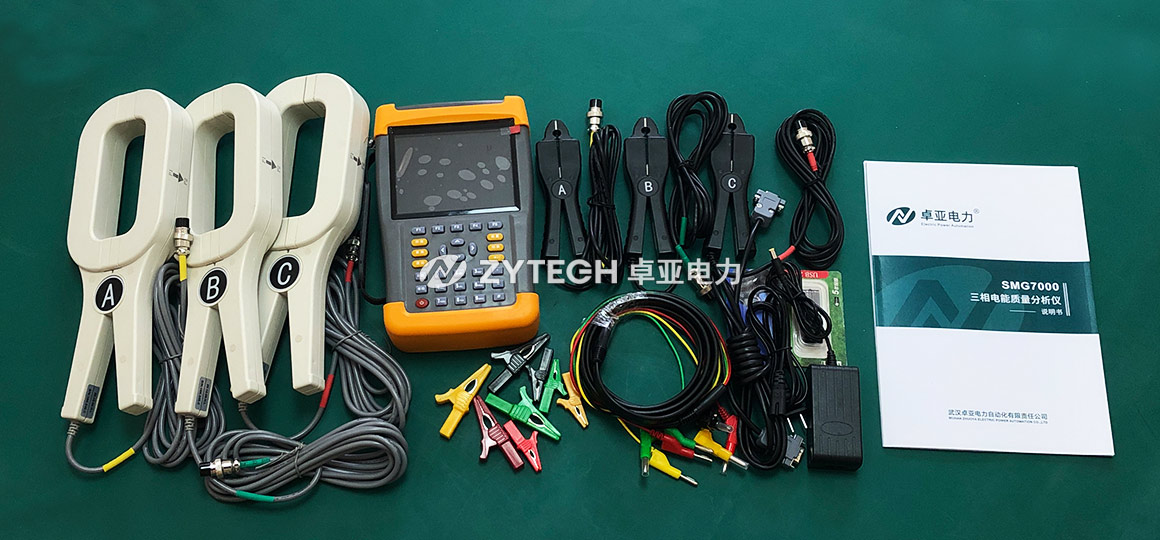

圖片展示—— Photo

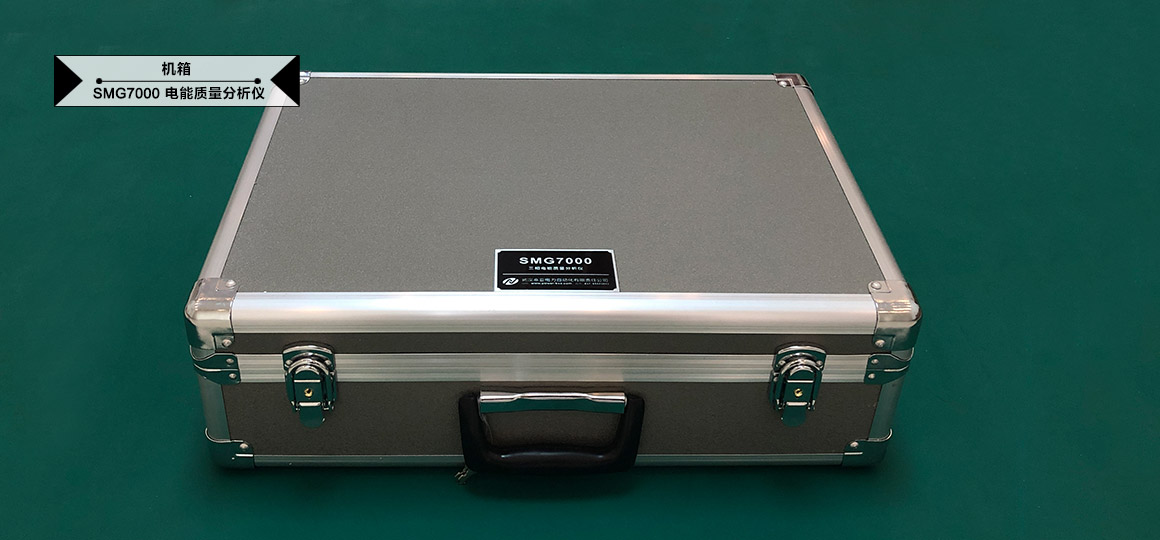

產品細節—— Picture
試驗技術
相關產品
SMG7000型三相電能質量分析儀說明書中詳細介紹了三相電能質量分析儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
SMG7000 三相電能質量分析儀說明書
