高壓絕緣電阻測試儀
YMG-E（5kV/10kV/15kV）
卓亞電力承諾：網站所售本產品滿足電力標準IEC61010-1，IEC61326-1，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
功能：高壓絕緣電阻測試儀適用于大容量、高壓、強感應電環境下電氣設備、輸電線路等大型設備的絕緣電阻測量。
別名：15kV絕緣電阻測試儀、10kV絕緣電阻測試儀、5kV絕緣電阻測試儀
高壓絕緣電阻測試儀擁有完善的各種絕緣電阻參數測試功能和良好的抗干擾能力，能用于變電站等有強感應電環境下大容量高壓電氣設備、輸電線路絕緣電阻的測試。高壓絕緣電阻測試儀量程寬廣，分辨率高，操作便捷，堅固耐用，準確可靠、性能穩定，抗干擾能力強。儀表具有絕緣電阻測試（IR）；極化指數測試（PI）；吸收比測試（DAR）；斜坡測試（RAMP）；濾波測試（FR，10S、20S、30S、40S四種選擇）；電壓測試（V）；電容測試（uF）；電流測試（nA）等功能。高壓棒配有可更換的鱷魚夾及鉤子，可適應各種測試場所。USB接口可將測試數據安全的上傳到PC機。高壓絕緣電阻測試儀采用堅固的雙層外殼結構，高壓絕緣電阻測試儀外箱防護等級IP65，能防止運輸存儲過程中水分灰塵的侵入及防止撞擊有效保護儀表。
功能
1輸出電壓（7檔）：250V、500V、1kV、2.5kV、5kV、10kV、15kV（
2超大絕緣電阻量程：15kV/30TΩ、10kV/20TΩ、5kV/10TΩ
3短路電流：＞7mA
4測量模式：絕緣電阻測試（IR），極化指數測試（PI），吸收比測試（DAR）、斜坡測試模式（RAMP），濾波測試模式（FR），電容測試（uF）
5自動放電功能：有
6其它功能：補試品時時電壓監視、自動記錄測試時間
7供電方式：大容量充電鋰電池組
8數據接口：USB接口，記錄數據可上傳電腦進行數據統計分析
9存儲功能：本機1000組。
10防護等級：IP65
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | 測試電壓 | 量程 | 短路電流 | 吸收比和極化指數 | 交直流電壓及電流測量 |
| YMG-E5kV | 250V，500V，1kV，2.5kV，5kV | 0.50MΩ～10.0TΩ | ≥7mA | 有 | 電壓：AC / DC：0～1000V 電流：0.01nA～7mA |
| YMG-E10kV | 250V，500V，1kV，2.5kV，5kV，10kV | 0.50MΩ～20.0TΩ | |||
| YMG-E15kV | 250V，500V，1kV，2.5kV，5kV，10kV，15kV | 0.50MΩ～30.0TΩ |
| 型號 | YMG-E（5kV/10kV/15kV） | |
| 名稱 | 5kV絕緣電阻測試儀、10kV絕緣電阻測試儀、15kV絕緣電阻測試儀 | |
| 功能 | 絕緣電阻測試（IR）；極化指數測試（PI）；吸收比測試（DAR）； 斜坡測試（RAMP），濾波器功能（10S、20S、30S、40S）。電壓測試（V）；電容測試（uF）；電流測試（nA）。 |
|
| 額定電壓(V) | 250V、500V、1kV、2.5kV、5kV、10kV、15kV，精度：（5%～10%）±10V | |
| 說明：用戶可按需選擇：5kV、10kV、15kV | ||
| 絕緣電阻量程 | 15kV/30TΩ、10kV/20TΩ、5kV/10TΩ | |
| 短路電流 | 7mA、MAX | |
| 極化指數和吸收比測試 | 有 | |
| 模式 | 【1】斜坡測試模式： | 預設電壓的10%為步進量測試，直至預設電壓 |
| 【2】濾波測試模式： | 10S、20S、30S、40S四種選擇 | |
| 電壓測試 | AC / DC：0～1000V，精度：±5%rdg±3V | |
| 電流測試 | 0.01nA～7mA，精度：±5%rdg±0.5nA | |
| 電容測試 | 10nF～25uF，精度：±10%rdg±10nF | |
| 電壓監視器 | 監測被測物電壓，監測測試后的放電狀態，電壓大于36V時禁止測試，保護儀表及操作人員人身安全 | |
| 計時器 | 0s～9999s，自動記錄測試時間 | |
| 測試時間 | 單次時間為10min，可手動停止 | |
| 數據存儲 | 1000組 | |
| 數據接口 | USB，通過USB通訊線，把存儲的測試數據上傳到電腦。 | |
| 供電方式 | 可充電鋰電池：6.2Ah 14.8V（電池電量顯示，低電壓充電提醒） | |
| 工作環境 | 溫度：-20℃～50℃；濕度：80%rh | |
| 保護等級 | IP65 | |
| 絕緣與耐壓 | 線路與外殼間：50MΩ（1000v），AC 3kV 50Hz 1min | |
| 適合安規 | IEC61010-1，IEC61326-1 | |
| 尺寸與重量 | 主機：280×260×160mm3，主機：4326g (含電池)，整機：6.96kg（含附件） | |
產品功能—— Features

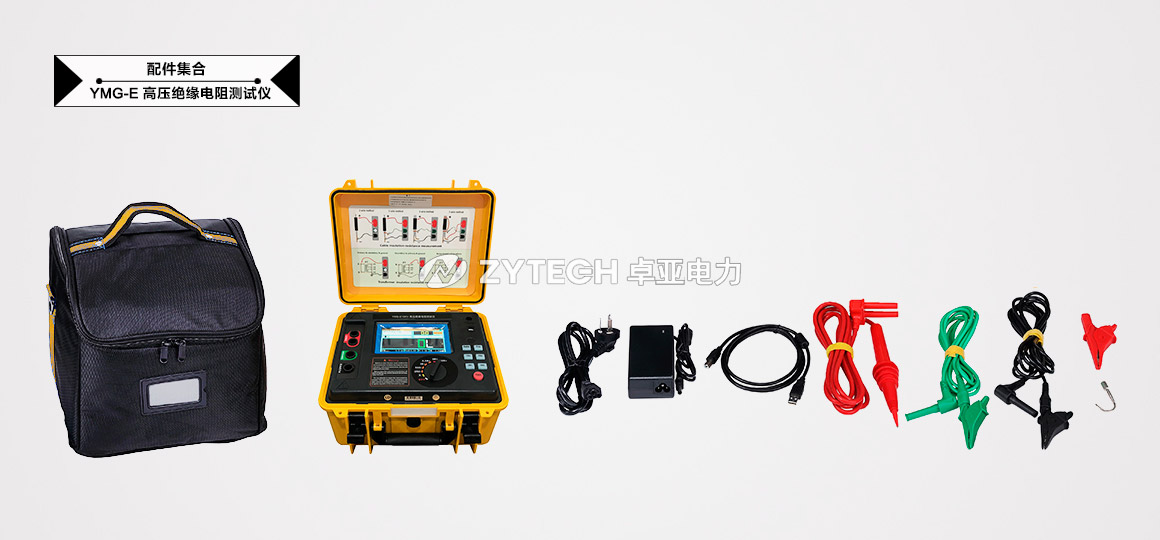

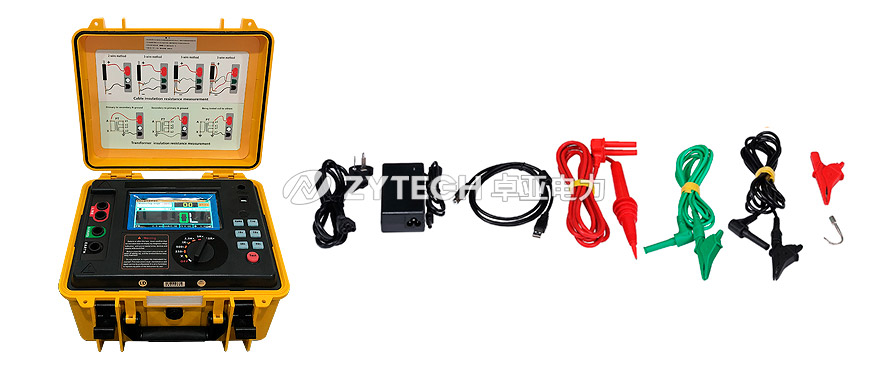

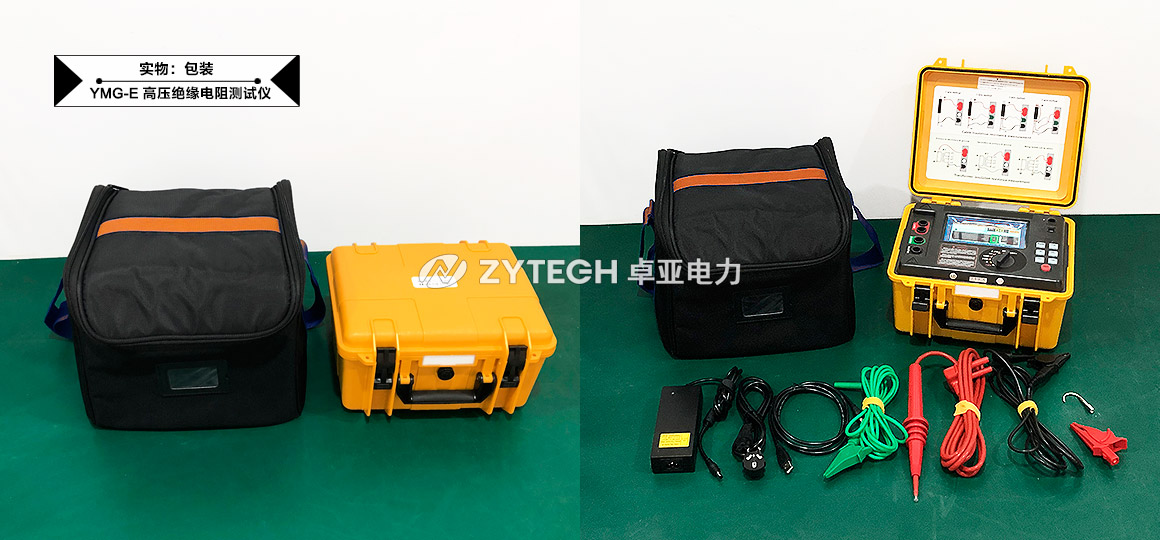

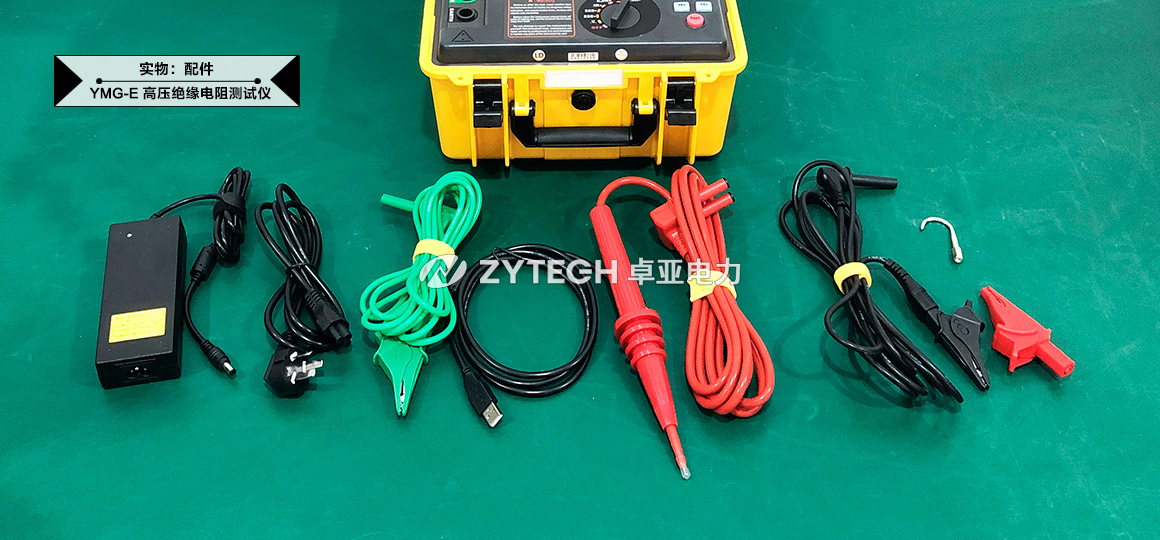

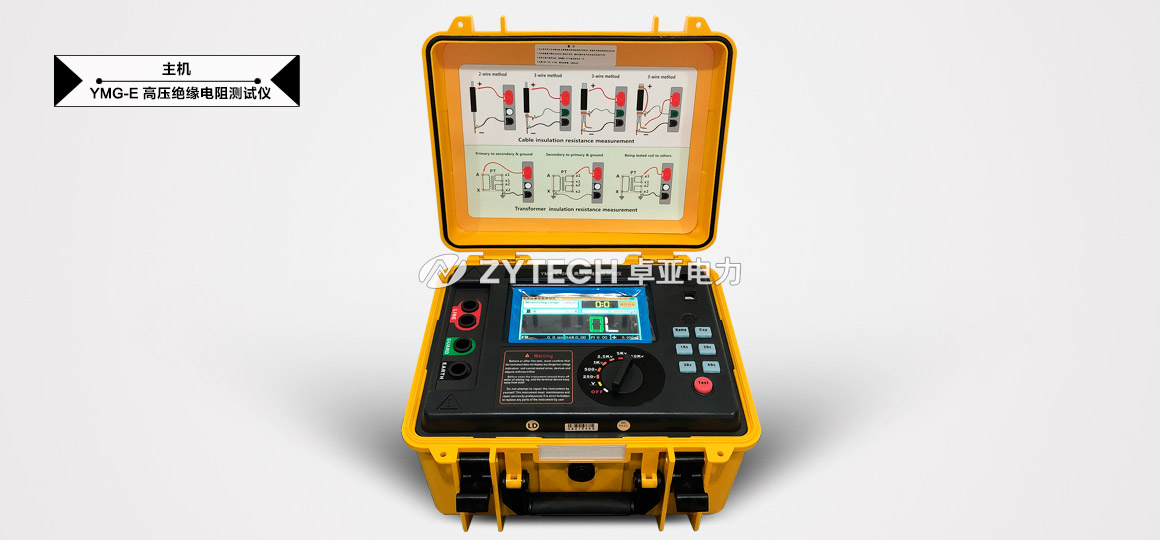

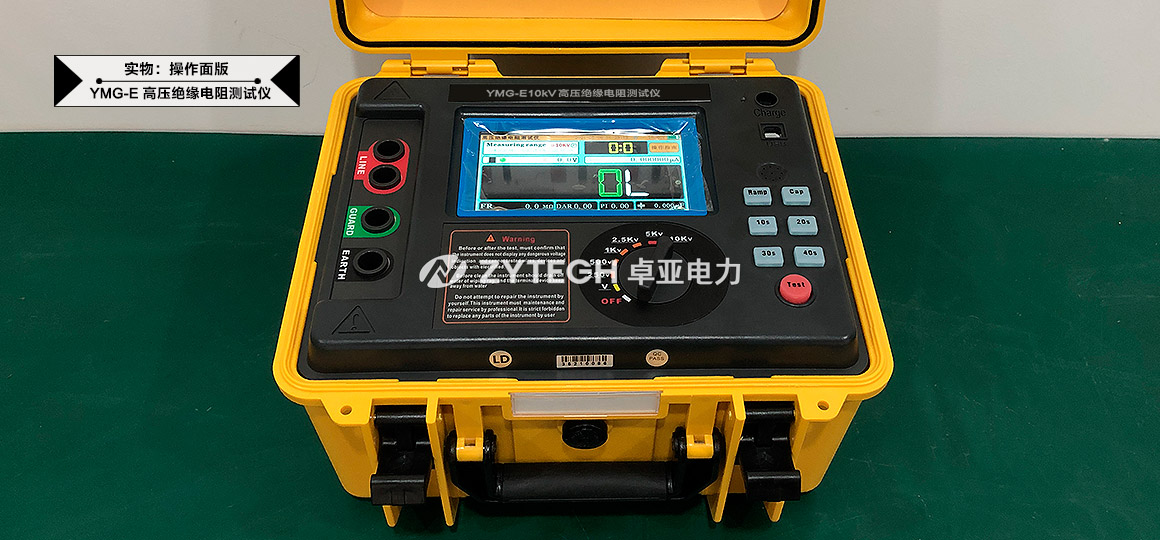

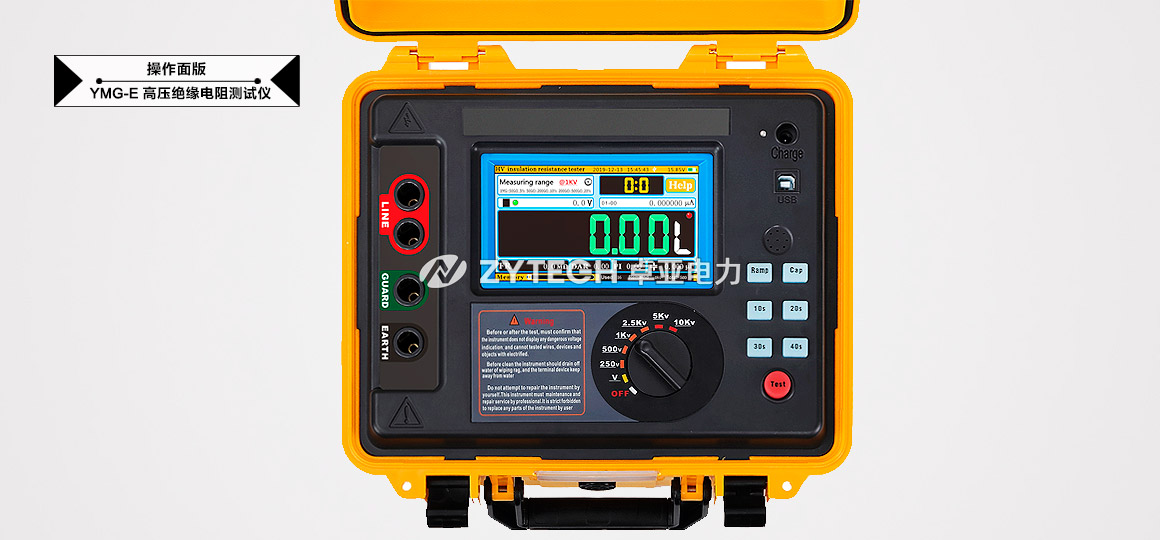

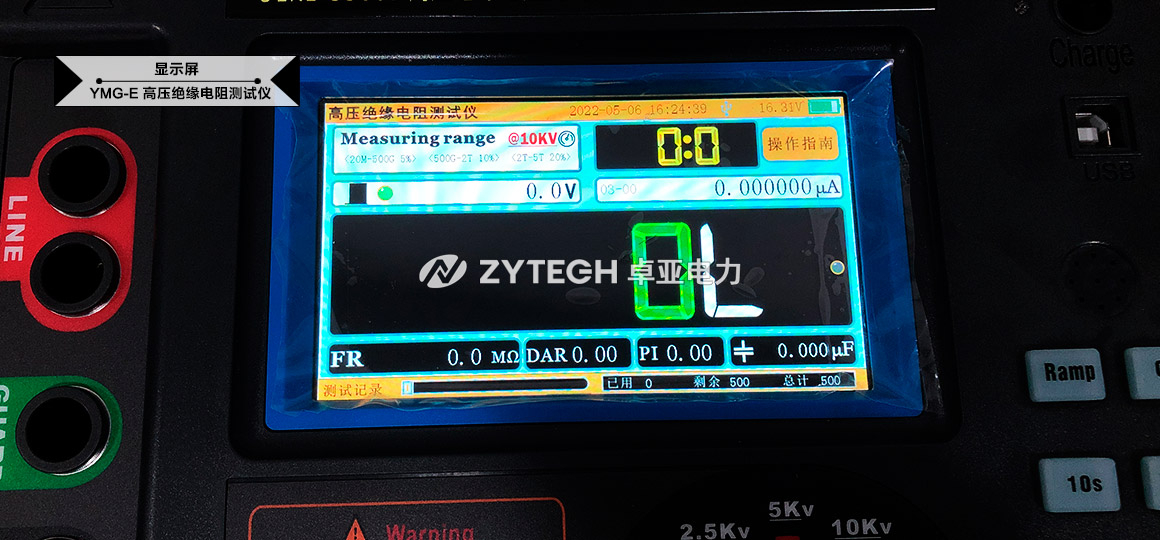

圖片展示—— Photo
試驗技術
相關產品
YMG-E型高壓絕緣電阻測試儀說明書中詳細介紹了高壓絕緣電阻測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YMG-E 高壓絕緣電阻測試儀說明書
