產品簡介—— Product Description

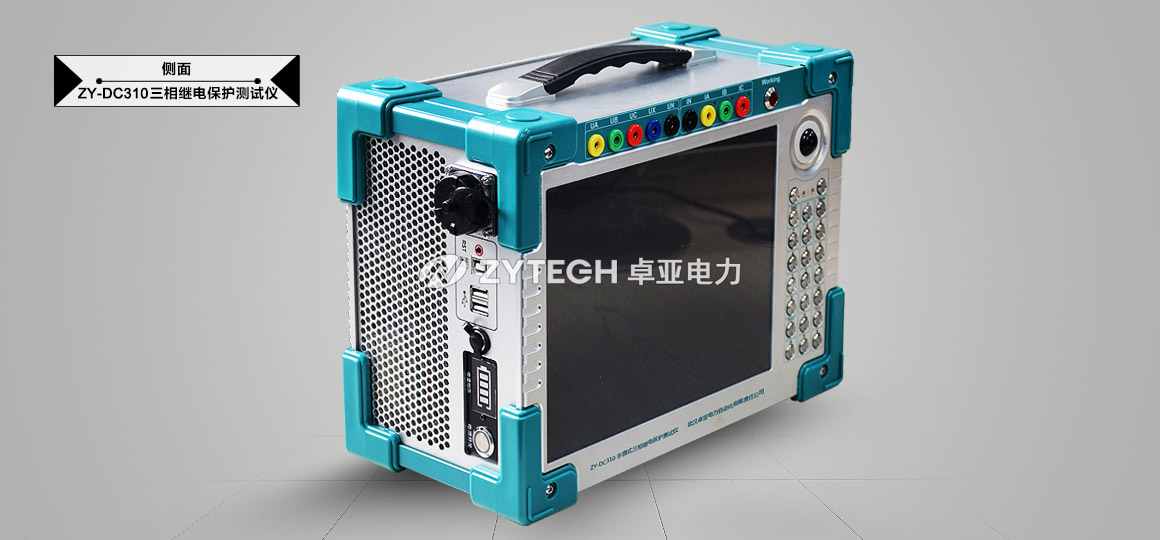

ZY-DC310三相繼電保護測試儀是繼電保護裝置試驗的重要工具。卓亞電力公司在原有工控機型繼電保護測試儀基礎上，根據市場用戶需求設計的Windows工控機型手提式（鋰電池供電款和交流供電款）三相繼電保護測試儀，三相繼電保護測試儀適用于各種類型繼電保護裝置試驗。三相繼電保護測試儀具有4相電壓3相電流輸出，每相10A，三相同相位并聯輸出0--30A。單相輸出0--120V/相，單相最大輸出功率100VA，三相并聯電流最大輸出功率300VA。

別名：三相繼電保護測試儀、手提式三相繼電保護測試儀、手持式三相繼電保護測試儀、鋰電池型三相繼電保護測試儀、工控機繼電保護測試儀

三相繼電保護測試儀是武漢卓亞電力自動化有限責任公司在參照電力部頒發的《微機型繼電保護試驗裝置技術條件》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。采用高性能ARM加DAC控制方式，面板帶有10.4寸LED液晶顯示屏、滾跡球鼠標控制和按鍵的方式，不用外接鼠標或鍵盤就可直接使用。裝置背板設有USB口、通信口等，可方便地進行數據存取、數據通信和進行軟件升級等。在試驗的全過程及試驗結果均液晶屏上顯示，全套漢字化操作界面，清晰亮麗，直觀方便。操作控制由觸摸屏和面板鍵盤進行。操作簡單方便，只需簡單的計算機知識，極易掌握。三相微機繼電保護測試儀是繼保測試工作者得心應手的好工具。

功能

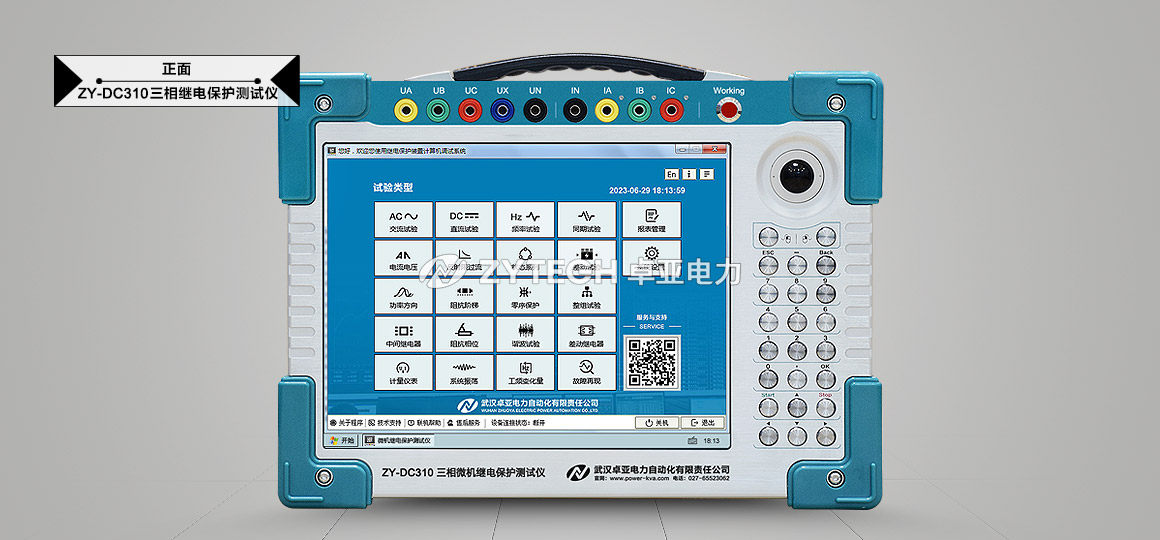

1. 顯示屏：顯示為10.4寸LED液晶顯示屏。

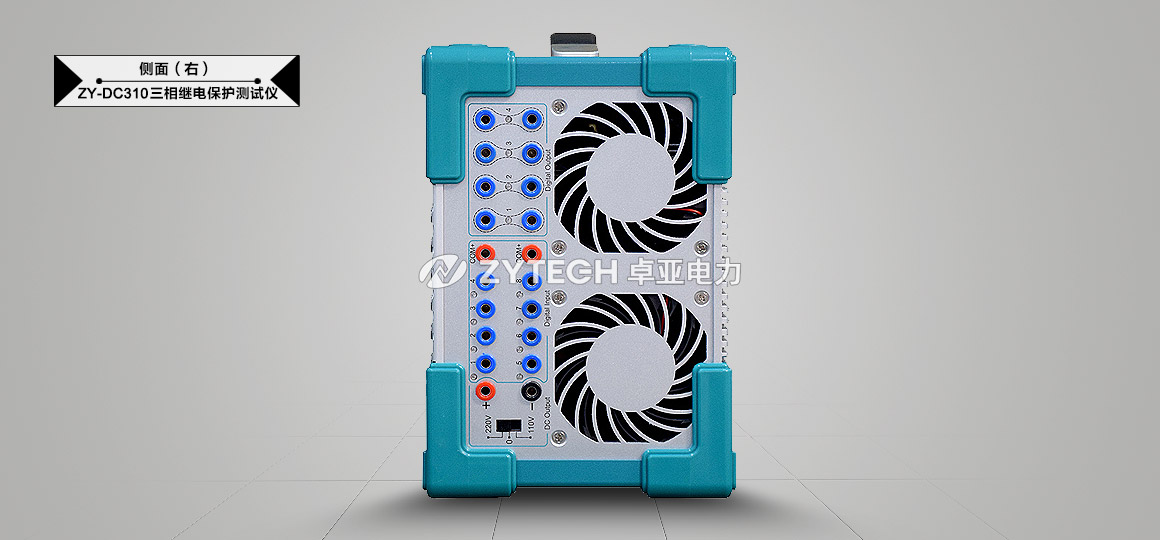

2. 四相電壓輸出端子：UA、UB、UC，UX，UN為公共端。
3. 三相電流輸出端子：IA、IB、IC，IN為公共端，LED亮表示電流源開路指示。
4. LED工作指示：LED閃爍表示等待工作，LED常亮表示正在工作。
5. 滾跡球：滾跡球鼠標，可全方位觸摸滾動控制。左右鍵：左鍵為確認鍵，右鍵可查看文件屬性。
6. 鍵盤：用來輸入定值數據，有開始、結束、退出快捷鍵，上下左右方向鍵選擇。
7. RST：DSP控制板復位按鈕，當軟件顯示發送數據失敗或無設備連接時，按此按鈕，使DSP板復位，同時屏幕右下方可出現USB設備的標記。

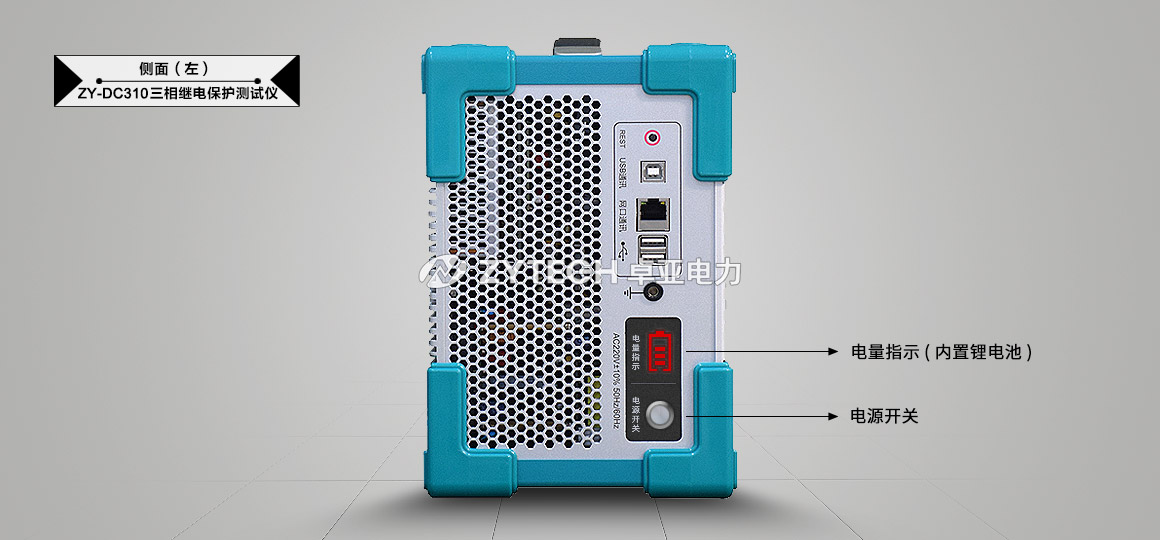

8. 通訊端口：USB通訊可外接筆記本電腦來控制操作儀器；網口通訊（選配），可實現多機控制功能，也可單機網口通訊控制操作儀器。
9. USB擴展接口：有兩路USB2.0接口，可接鼠標、鍵盤、U盤等USB設備。
10. 接地：通過配套接地線安全接地。
11. 電源接口：通過適配器給機器充電，電量指示滿格表示電滿，按下開關即可啟動設備。
12. 裝置輔助電源：可輸出直流0；110V；220V電源，通過撥碼開關切換，最大輸出40W，可以給保護裝置供電。
13. 開關量輸入：采集保護裝置輸出開關量信號，測量時間或信號。可識別有源接點和無源接點，最大有源接點直流電壓值DC220V。
14. 開關量輸出：用來控制其他設備，無源節點，最大容量AC220V/2A。
