六相微機繼電保護測試儀
ZY-ET630
卓亞電力承諾：網站所售本產品滿足電力標準GB7261-2008、DL/T995-2006、DL/T1153-2012，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
ZY-ET630六相微機繼電保護測試儀又稱六相繼電保護測試儀，六相微機繼電保護測試儀是繼電保護裝置試驗的重要工具。工控機經典Windows XP、10.4寸真彩顯示屏，六相電流、六相電壓，單相輸出30A、六相并聯輸出180A，支持PC單機互聯。六相微機繼電保護測試儀適用于各種類型繼電保護裝置試驗。
別名：六相微機繼電保護測試儀、六相繼電保護測試儀、便攜式六相繼電保護測試儀、手提式六相繼電保護測試儀、六相繼電保護測試儀
武漢卓亞電力自動化有限責任公司在參照電力部頒發的《微機型繼電保護試驗裝置技術條件》的基礎上，結合現場使用人反饋的經驗，使用現代微電子技術設計而成的一種新型小型化微機繼電保護測試儀。繼電保護測試儀采用高性能工控機系統ARM+DAC控制方式。操作面板帶有10.4寸LED液晶顯示屏，自帶高精度觸摸板和物理按鍵。繼電保護測試儀設有USB口與通信口。 漢字化操作界面，清晰直觀。操作簡單方便，只需簡單的計算機知識，極易掌握。六相微機繼電保護測試儀是繼保測試工作者得心應手的好工具。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | ZY-ET630 |
| 名稱 | 六相微機繼電保護測試儀、六相繼電保護測試儀 |
| 優點 | 整機采用手提式設計，整機僅重17.8kg，非常便攜，特別適合工程試驗人員現場使用。 |
| 滿足標準 | GB/T 7261-2016、DL/T 624-2010 |
| 工控機 | 高性能工業控制計算機、DSP數字信號處理系統、高精度D/A轉換器 |
| 系統 | 經典 Windows XP |
| 輸出（I/U） | 六相電流、六相電壓 |
| 屏幕 | 10.4寸、分辨率800×600、LED真彩顯示屏 |
| 操作 | 工業金屬鍵盤 + 高敏感觸摸板 |
| 通信 | USB 2.0（2個） |
| 聯機 | 單機互聯（USB通訊，支持電腦直接控制設備） |
| 保護 | 時間、過熱、過流、過壓及短路保護 |
| 供電 | AC 220V、50Hz |
| 單相電流輸出（有效值） | 0--30A/相，精度：0.2% ±5mA |
| 三相并聯輸出(有效值) | 0--180A/六相同相位并聯輸出 |
| 相電流長時間允許工作值(有效值) | 10A |
| 每相最大輸出功率 | 320VA |
| 三相并聯電流最大輸出功率 | 1000VA |
| 三并電流最大輸出允許工作時間 | 5s |
| 頻率范圍 | 0--1000Hz，精度0.001Hz |
| 諧波次數 | 2--20次 |
| 相位 | 0--360°，精度0.1° |
| 直流電流輸出 | 0--±10A/相，精度：0.5% ±5mA |
| 單相電壓輸出（有效值） | 0--120V/相，精度：0.2% ±5mV |
| 線電壓輸出（有效值） | 0--240V |
| 相電壓/線電壓輸出功率 | 75VA/100VA |
| 頻率范圍 | 0--1000Hz，精度：0.001Hz |
| 諧波次數 | 2--20次 |
| 相位 | 0--360°，精度：0.1° |
| 單相電壓輸出幅值 | 0--±150V，精度：0.2% ±5mV |
| 線電壓輸出幅值 | 0--±300V |
| 相電壓/線電壓輸出功率 | 90VA/180VA |
| 開關量輸入端子 | 8對 |
| 空接點 | 1--20mA，24V 裝置內部有源輸出 |
| 電位翻轉 | 無源接點：低阻短接信號 |
| 有源接點：0-250V DC | |
| 開關量輸出端子 | 4對，空接點，遮斷容量：110V/2A，220V/1A |
| 時間范圍 | 1ms--9999s，測量精度：1ms |
| 體積重量 | 體積 418 x 363 x 208，約17.8kg |
| 電源 | AC220V±10%，50Hz，10A |
| 10A≥工作電流 | 工作時間＞1H |
| 20A≥工作電流≥10A | 工作時間＞70s |
| 30A≥工作電流≥20A | 工作時間＞15s |
| 工作電流≥30A | 工作時間＞5s |
產品功能—— Features

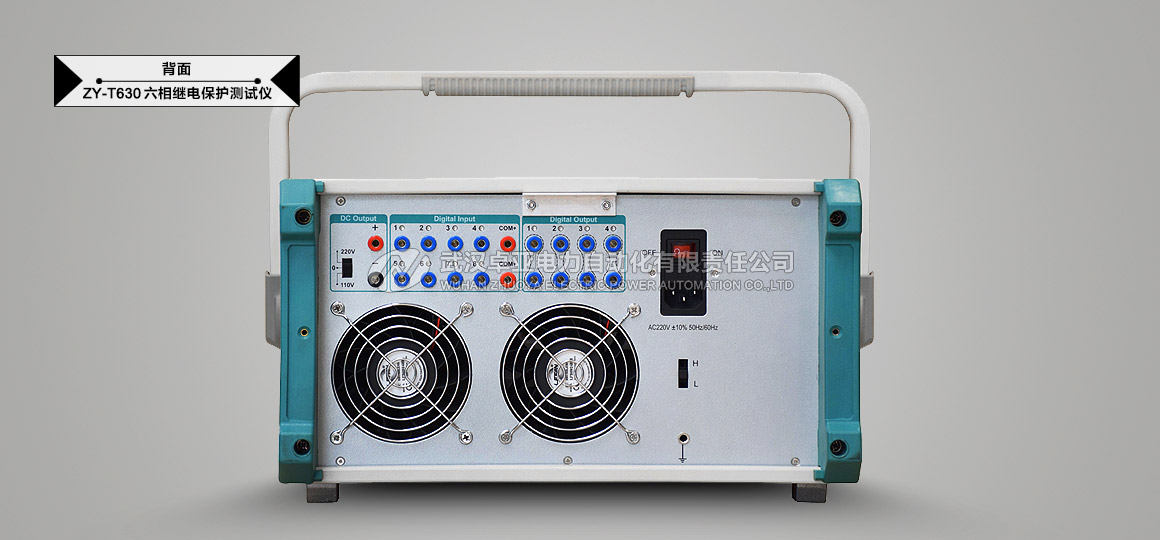

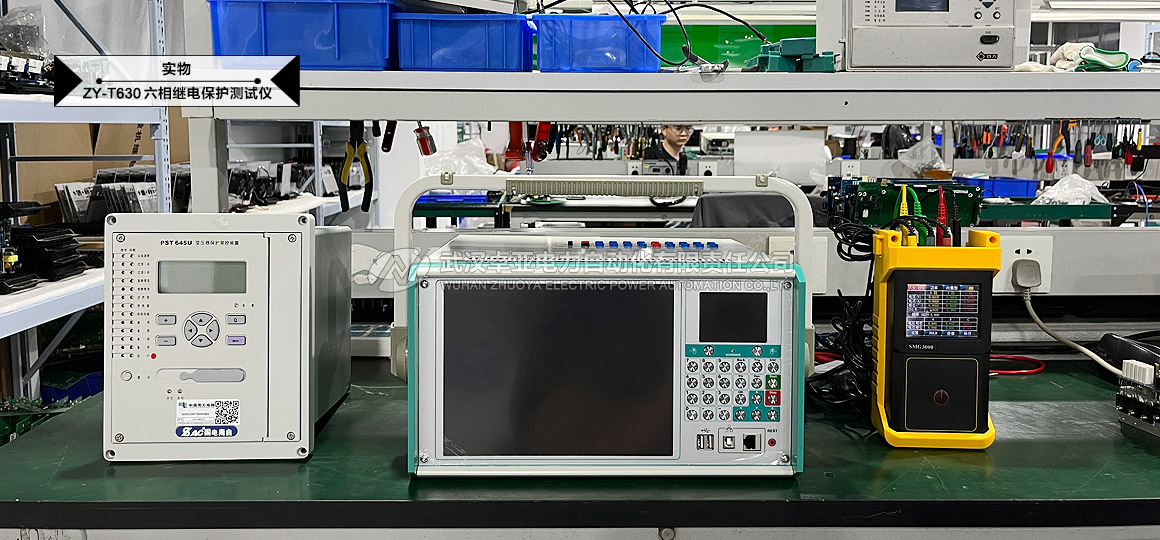

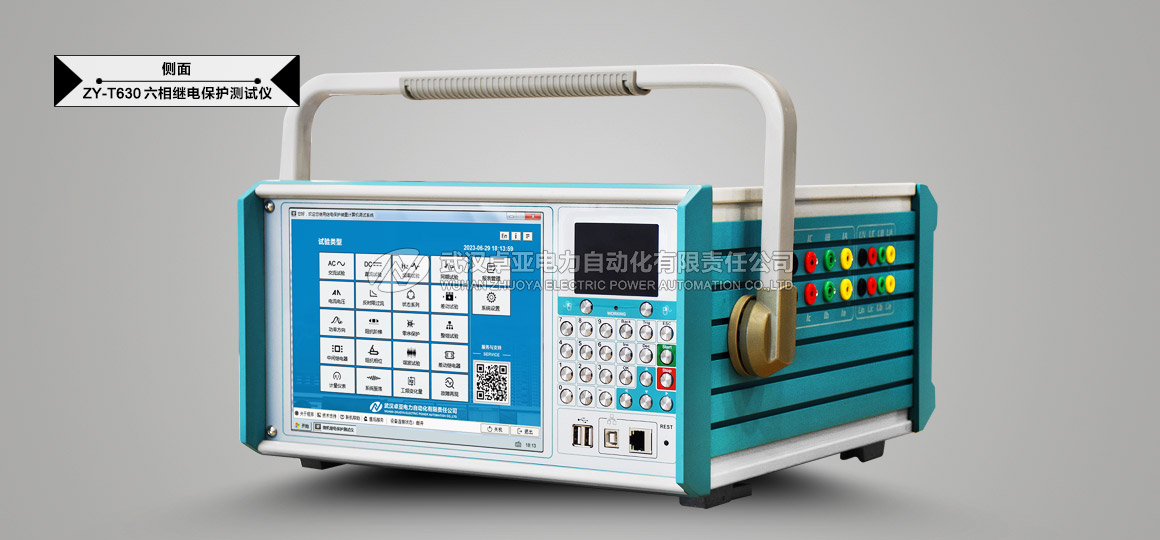

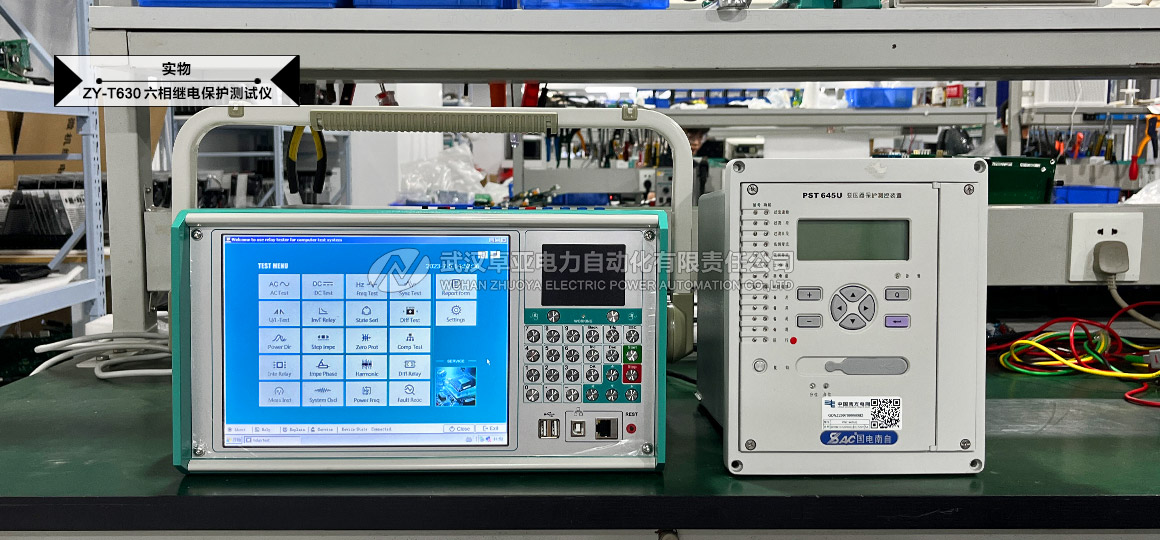

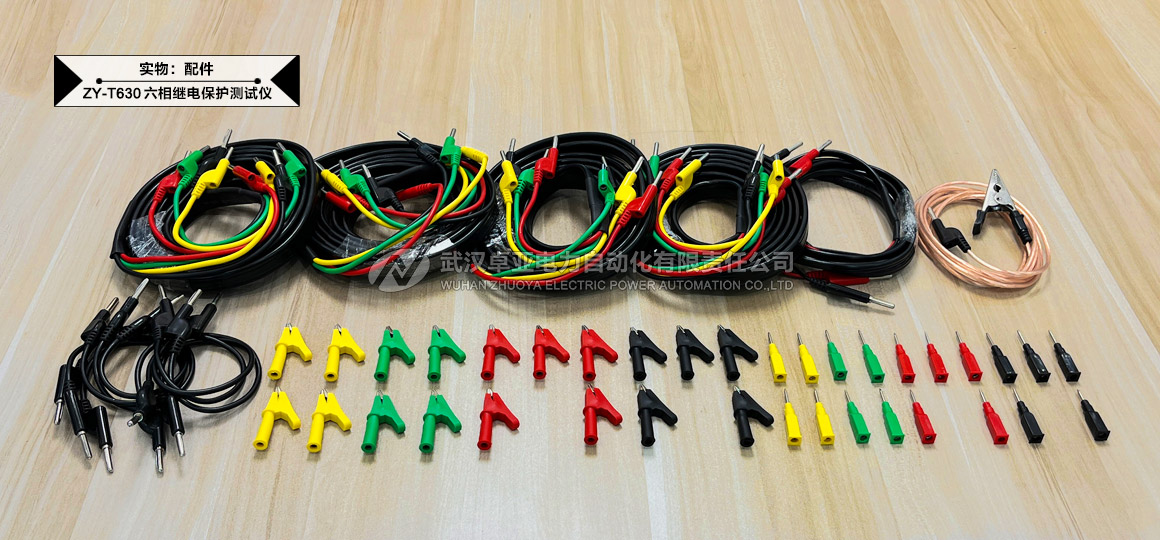

圖片展示—— Photo
試驗技術
相關產品
ZY-ET630型六相微機繼電保護測試儀說明書中詳細介紹了六相微機繼電保護測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
ZY-ET630 六相微機繼電保護測試儀說明書
