三相程控精密測試電源
YCK-3Y
卓亞電力承諾：網站所售本產品滿足電力標準SD110-1983，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
三相程控精密測試電源用于計量部門對各種電壓、電流、功率等電參數表計的檢測，三相程控精密測試電源用于電力系統的電測、熱工、遠動、調度等需要測量、檢驗及高精度標準信號源的電力部門和企業，三相程控精密測試電源還適用于其它需要高精度標準信號源進行測量、檢驗的場合。
別稱：三相程控精密測試電源、三相程控電源、程控電源、程控測試電源、三相標準測試電源、三相程控測試電源
YCK-3Y三相程控精密測試電源是基于內核1.2GMAC的DSP、大規模的FPGA、高速高精度的DA以及高保真功率放大器構成的新一代高精度標準三相功率源，三相程控精密測試電源可以輸出工頻（40Hz～65Hz）頻率、相位及幅度可調的高精度電壓電流，是非常高精度的可調電壓電流標準源。頻率輸出從40Hz～65Hz任意可調，分辨率0.005Hz，準確度0.005Hz，三相程控精密測試電源可以輸出非常純凈的正弦電壓電流，其失真度不超過0.1％，有著非常高的輸出穩定度，典型值為0.03％RD，因此其非常適合用于需要高精度檢驗校準的工作場合。
三相程控精密測試電源有著完善的過流、過壓、過熱、短路、開路、過載保護功能，硬件PID，響應極快，負載的改變不會引起輸出的絲毫波動，320*240液晶顯示，中文界面，操作簡單，開放通訊協議，方便二次開發（RTU/FTU/用電管理終端/公變計量終端的出廠自動檢定）, 同時三相程控精密測試電源可通過一個RS232方便和PC相連，拓展其他功能。
武漢卓亞電力自動化有限責任公司生產制造的YCK-3Y三相程控精密測試電源可按用戶需求定制0.1級、0.05級、0.02級三種精度等級的三相程控精密測試電源。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | 名稱 |
| YCK-3Y | 三相程控精密測試電源、三相程控測試電源 |
| 精度 | 0.05級 |
| 調節細度 | 0.05%RG | |
| 準確度 | 優于±0.1%RG | |
| 穩定度 | 優于±0.03%RG/1min | |
| 失真度 | 優于0.1%(非容性負載) | 輸出功率 | 額定每相15VA |
| 滿負載調整率 | 小于±0.03%RG | |
| 滿負載調整時間 | 小于1mS | |
| 輸出范圍 | 0V～420V | |
| 檔位設置 | 0V～140V 、140V～280V 、280V～420V ，自動檔位切換 | |
| 溫度漂移 | ±15PPM/℃ | |
| 長期穩定性 | ±100PPM/年 | |
| 調節細度 | 0.05%RG | |
| 準確度 | 優于±0.1%RG | |
| 穩定度 | 優于±0.03%RG/1min | |
| 失真度 | 優于0.1%(非容性負載) | 輸出功率 | 額定每相15VA |
| 滿負載調整率 | 小于±0.03%RG | |
| 滿負載調整時間 | 小于1ms | |
| 輸出范圍 | 0A、1mA～10A(20A) | |
| 檔位設置 | 0A～0.2A、0.2A～1A、1A～5A、5A～10A，自動檔位切換 | |
| 可定制 | 0～1A、1A～5A、5A～10A、10A～20A，自動檔位切換 | |
| 溫度漂移 | ±15PPM/℃ | |
| 長期穩定性 | ±100PPM/年 | |
| 功率輸出 | 準確度 | 優于0.1%RG |
| 穩定度 | 優于0.03%/1min | |
| 相位 | 調節范圍 | 0～359.99度 |
| 分辨率 | 0.02度 | |
| 準確度 | ±0.05度 | |
| 頻率 | 調節范圍 | 40Hz～65Hz |
| 分辨率 | 0.005度 | |
| 準確度 | ±0.005度 | |
| 溫度漂移 | ±1PPM/℃ | |
| 長期穩定性 | ±4PPM/年 | |
| 功率因素 | 調節范圍 | -1～0～+1 |
| 分辨率 | 0.0005度 | |
| 準確度 | 0.001度 | |
| 工作電源 | 220 V，AC50Hz ±5% | |
| 諧波輸出 | 三相程控精密測試電源可以準確輸出2～22次諧波，各次諧波可以任意組合疊加在一起同時輸出，但是輸出諧波時總的諧波含有率之和不要超出下表所出的限制。 | |
| 在輸出諧波時帶載能力將會減小一半，為了保證可靠準確的諧波輸出，請確保負載不超過額定值的二分之一。尤其是電壓輸出，因?yàn)殡妷狠敵鼋?jīng)常是要作為被檢裝置的電源來使用的，其上的功耗會較大。 | ||
| 尺寸 | 421×380×160(mm3) | |
| 重量 | ≤18kg | |
產品功能—— Features
2、可以在基波上疊加各次諧波輸出
3、頻率輸出從40Hz～65Hz任意可調，分辨率0.005Hz，準確度0.005Hz
4、A、B相為一個頻率基準，C相是一個單獨的頻率基準，因此可以分相變頻
5、相位0～360度任意可調，可以方便模擬各種供電情況，甚至反送電的情形
6、強勁的帶載能力，可以帶容性、感性、阻性負載或者復合類型負載，且負載調整率優于0.03％RG
7、極佳的溫度穩定性，核心器件為溫度系數小至1PPM的軍工級產品，可以在室外的溫度環境下保證輸出的精度
8、采用32位MCU+DSP處理器，功能強大靈活
9、工頻每周波高達50000點的波形捏合，內部信號輸出無需濾波器進行平滑濾波，保證了波形的精確輸出，使得系統可以輸出精確的諧波，也使系統擁有極佳的諧波失真度指標

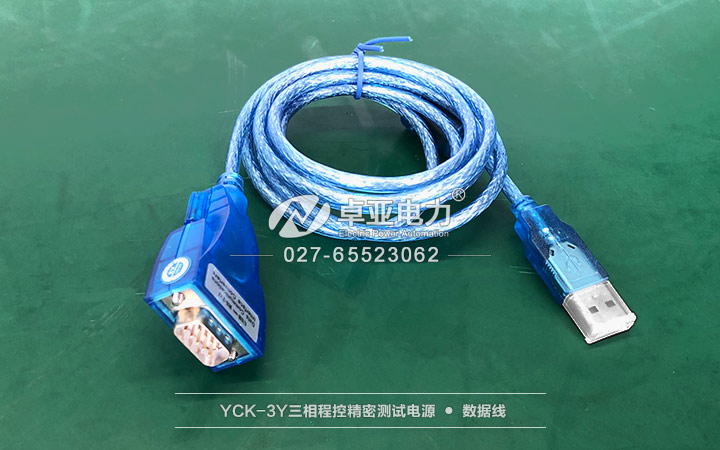

10、可通過一個RS232方便和PC相連，拓展其他功能
11、完善的過流、過壓、過熱、短路、開路、過載保護
12、硬件PID，響應極快，負載的改變不會引起輸出的絲毫波動

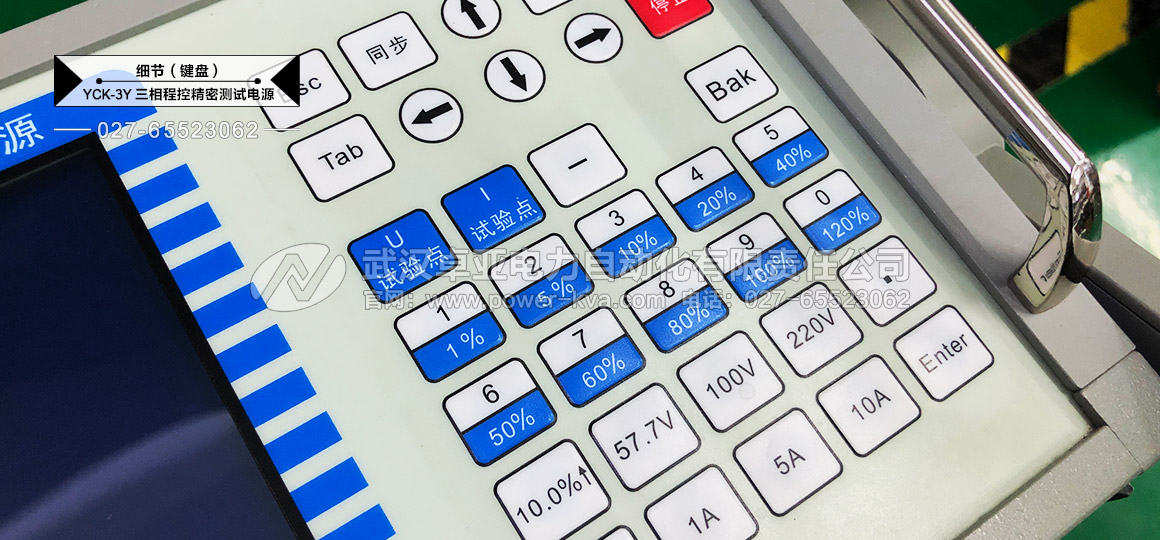

13、該三相程控精密測試電源320*240液晶顯示，中文界面，操作簡單
14、開放通訊協議，方便二次開發（RTU/FTU/用電管理終端/公變計量終端的出廠自動檢定）
15、可帶純?nèi)菪载?fù)載
16、三相標準測試電源結合PC軟件可以檢驗電能表

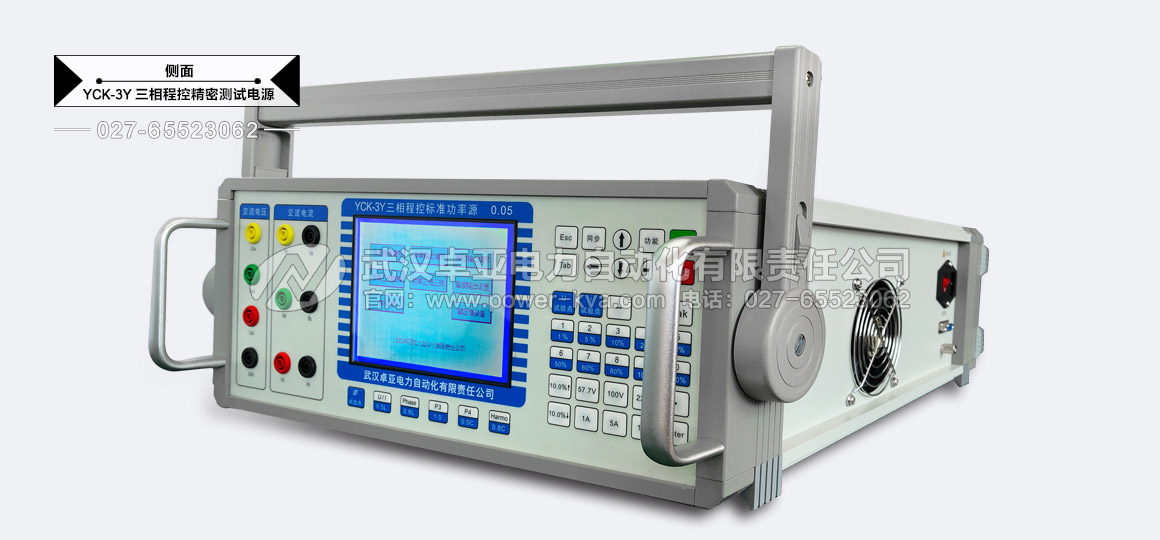

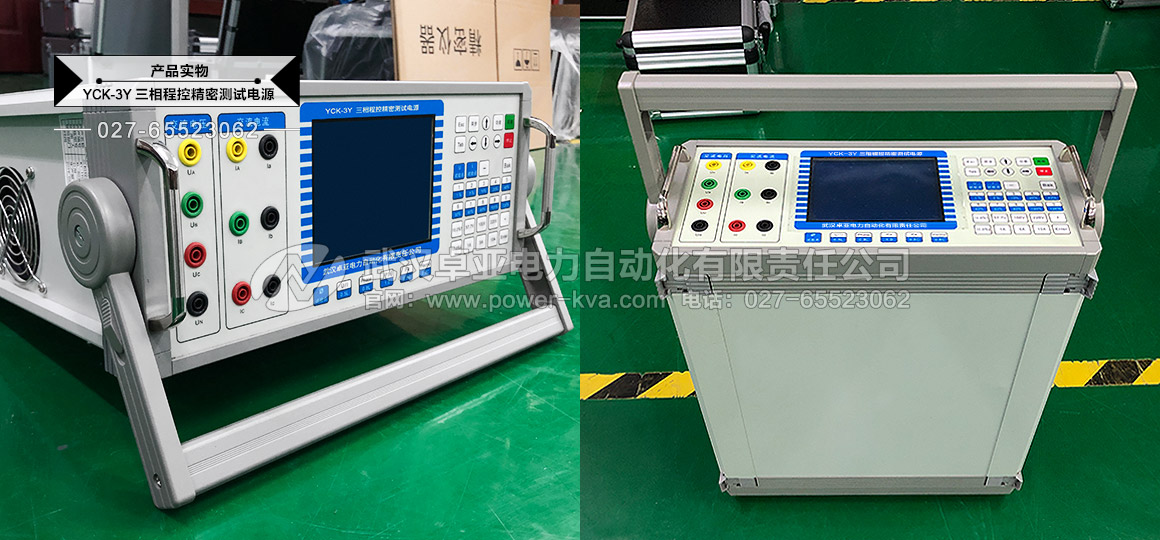

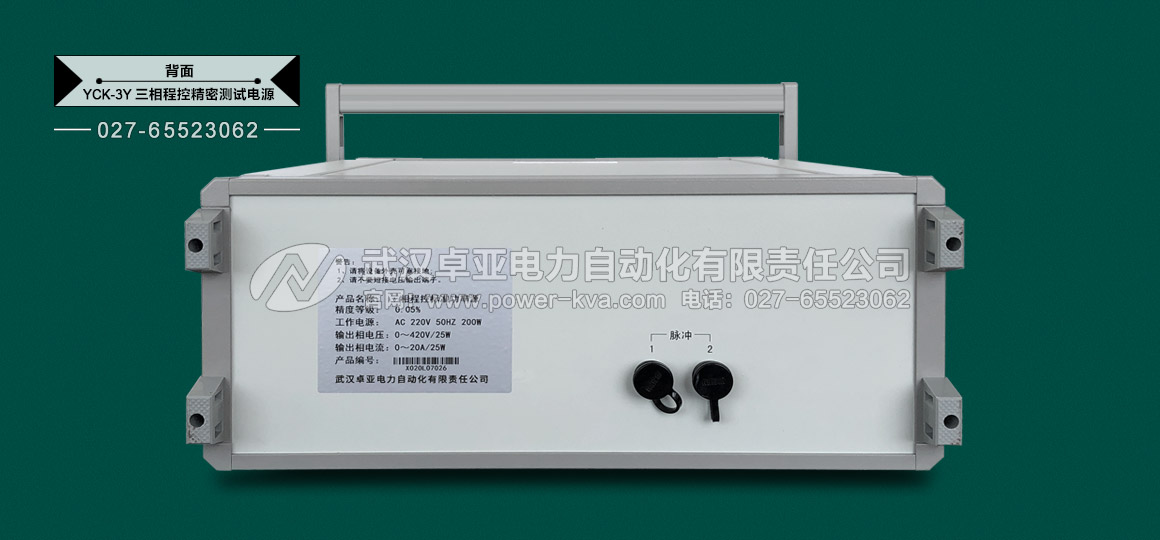

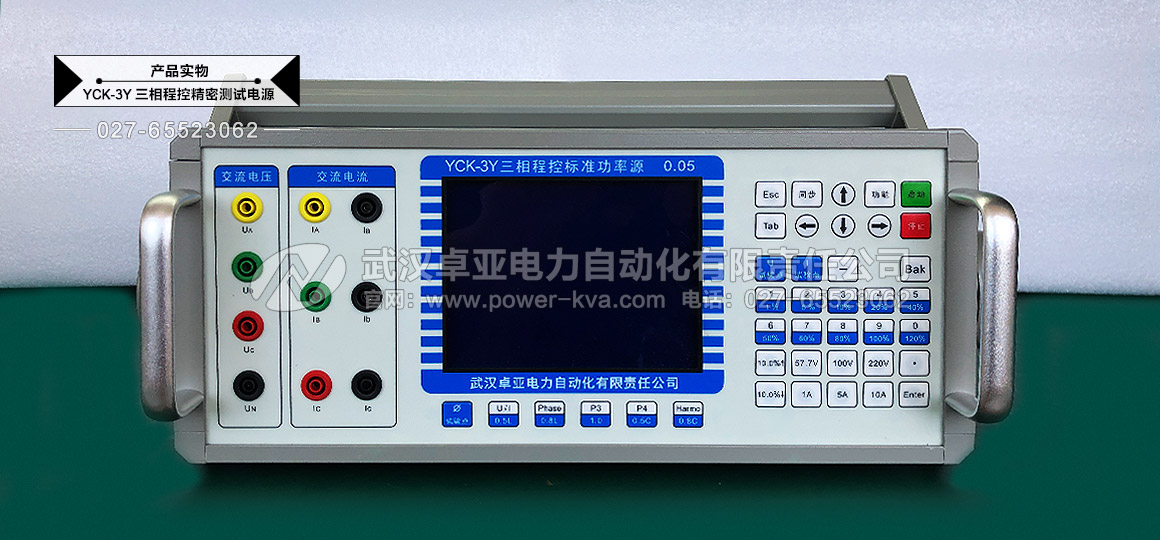

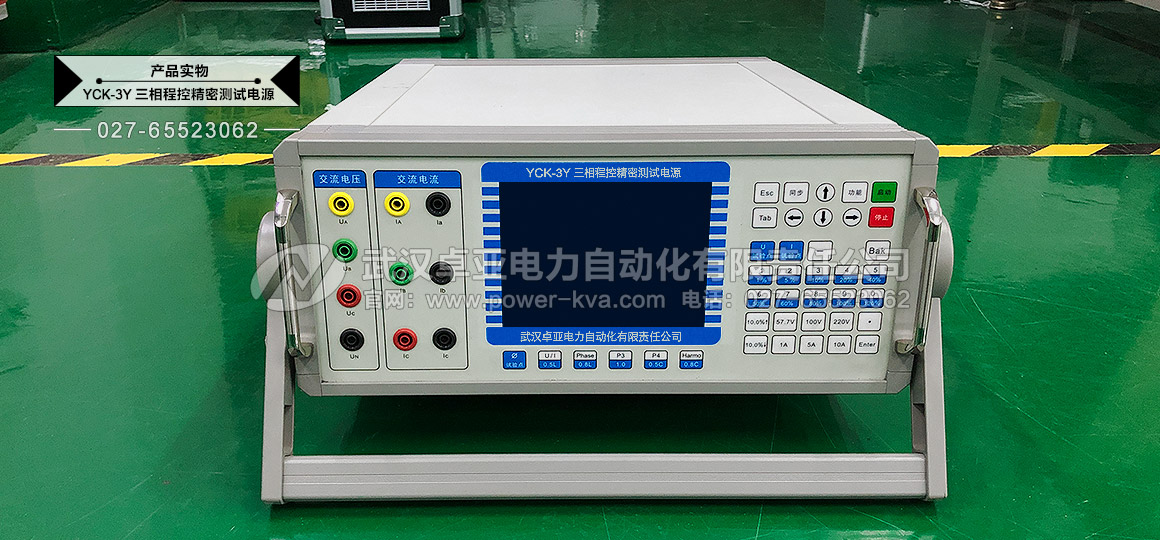

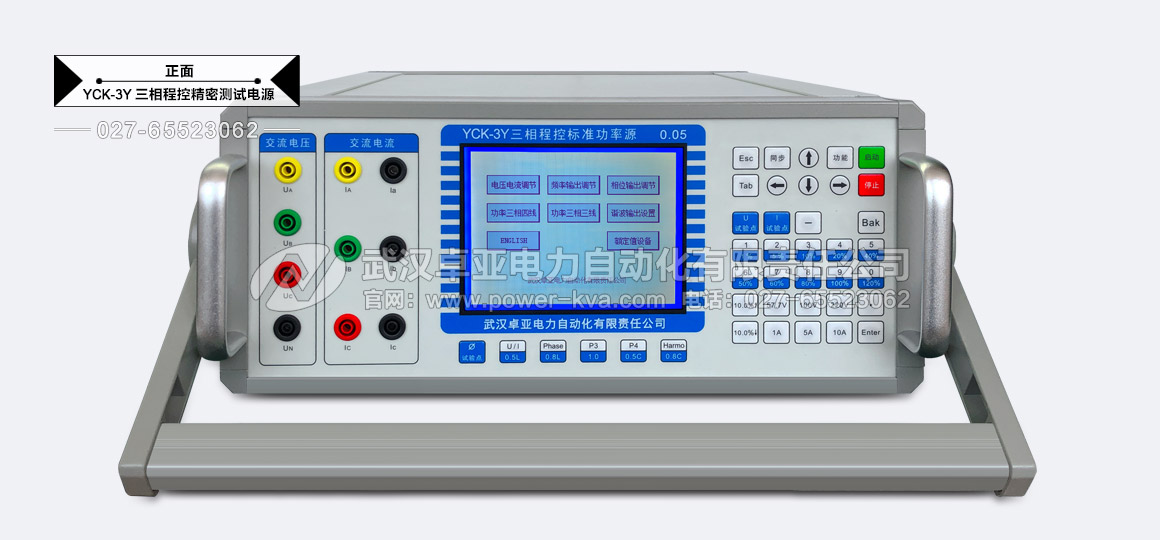

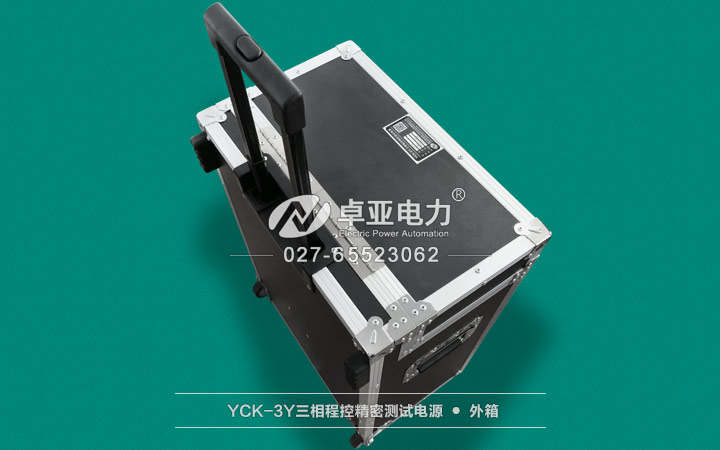

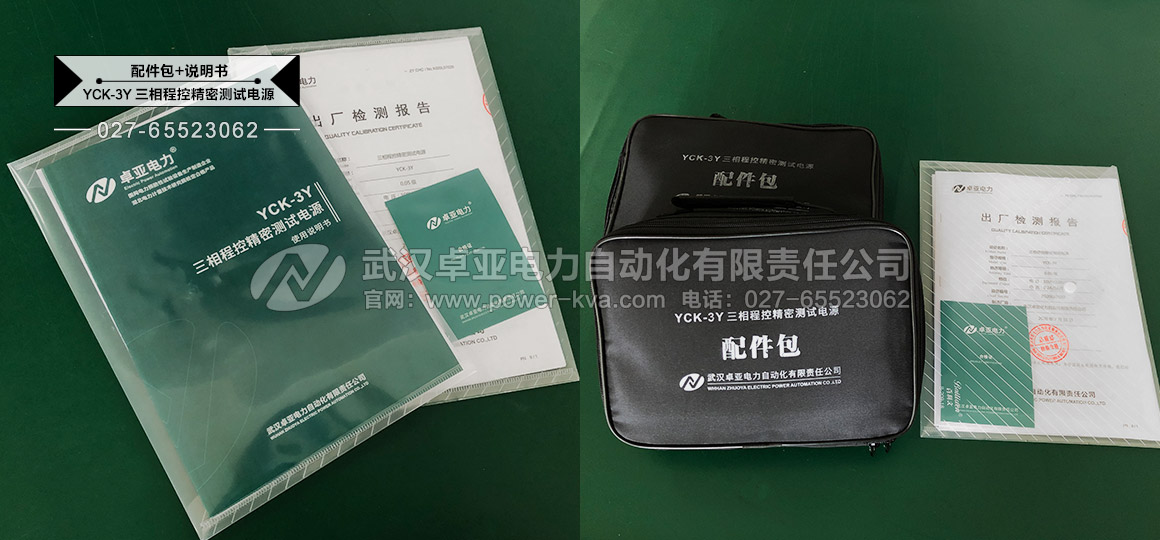

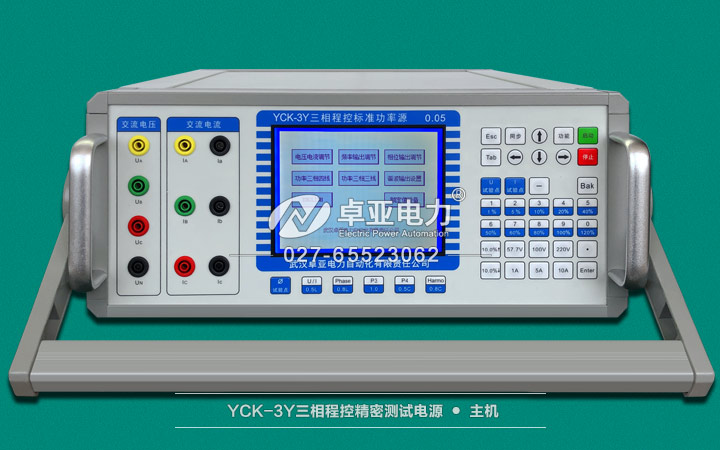

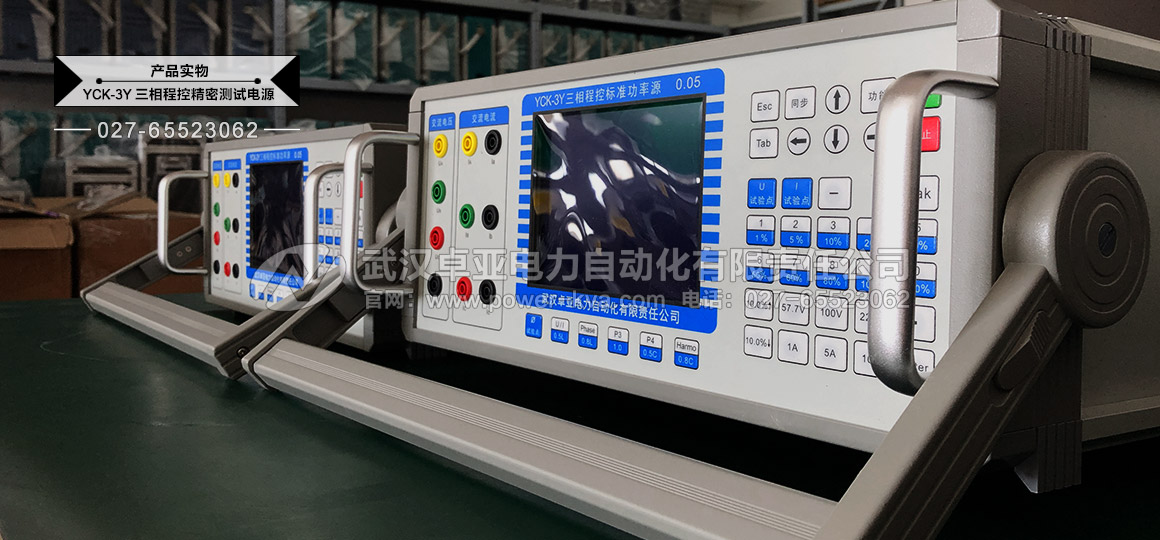

圖片展示—— Photo

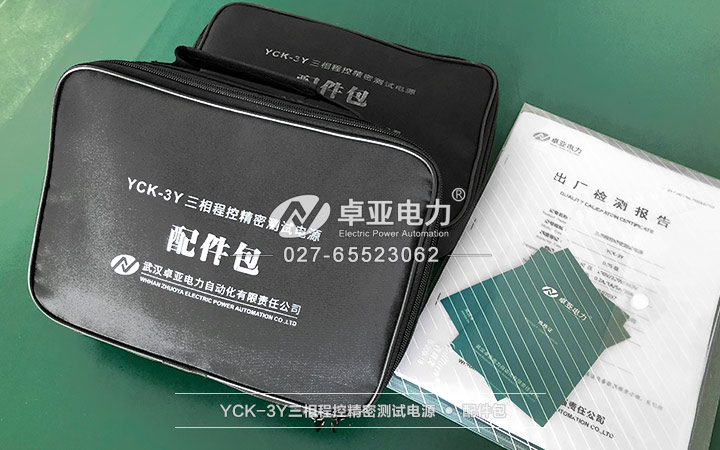

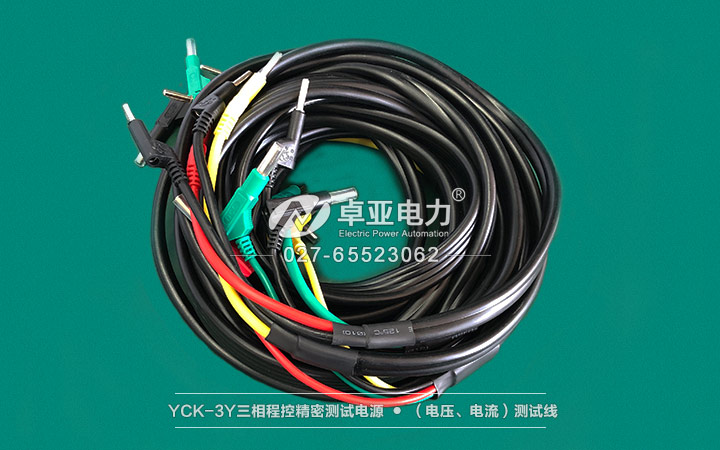

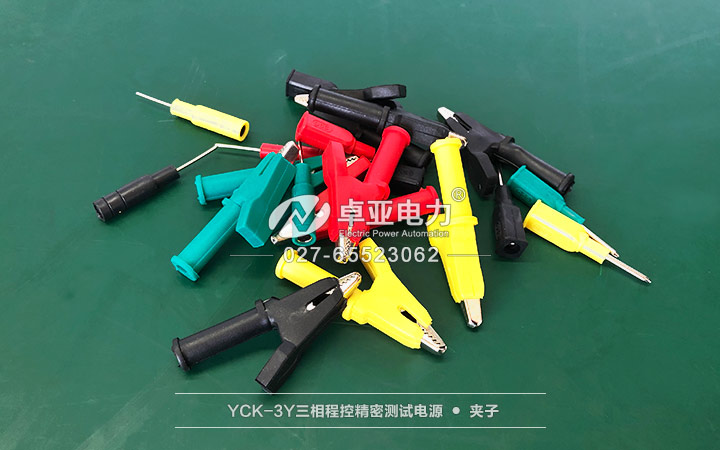

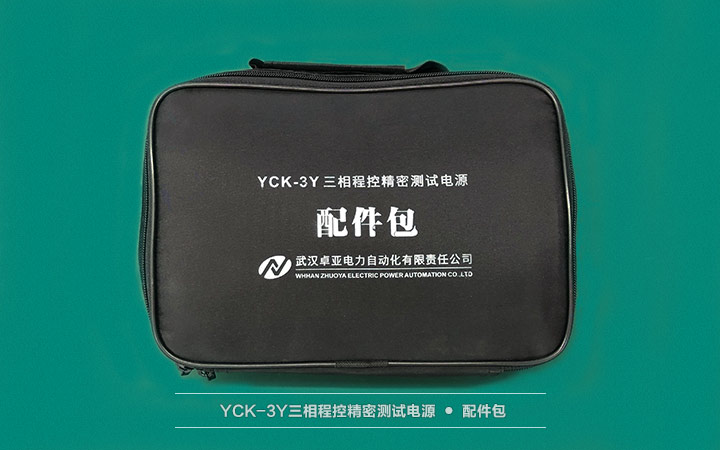

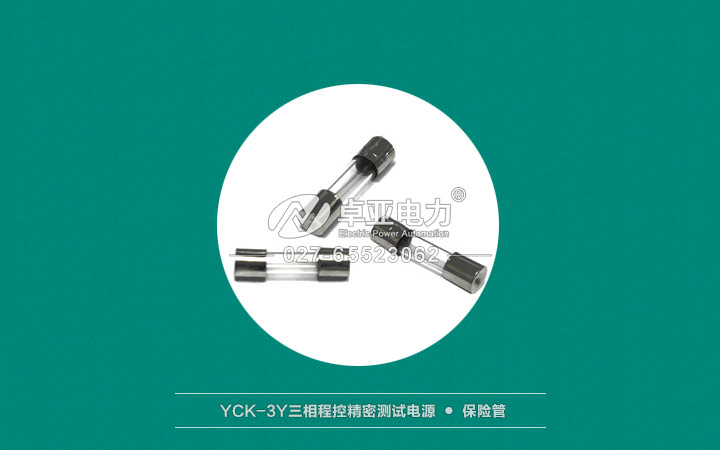

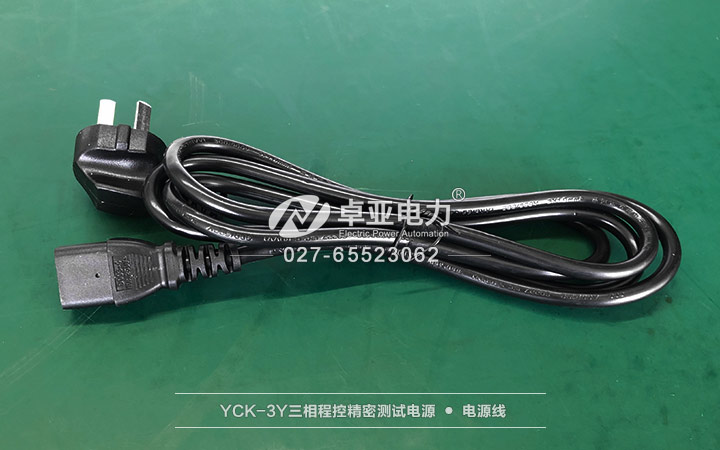

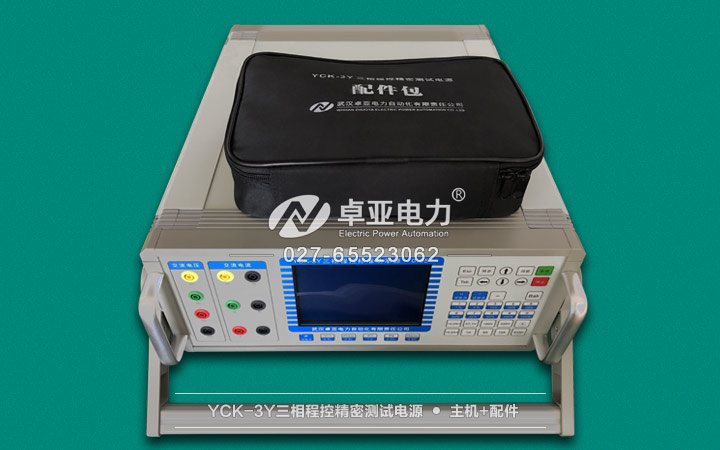

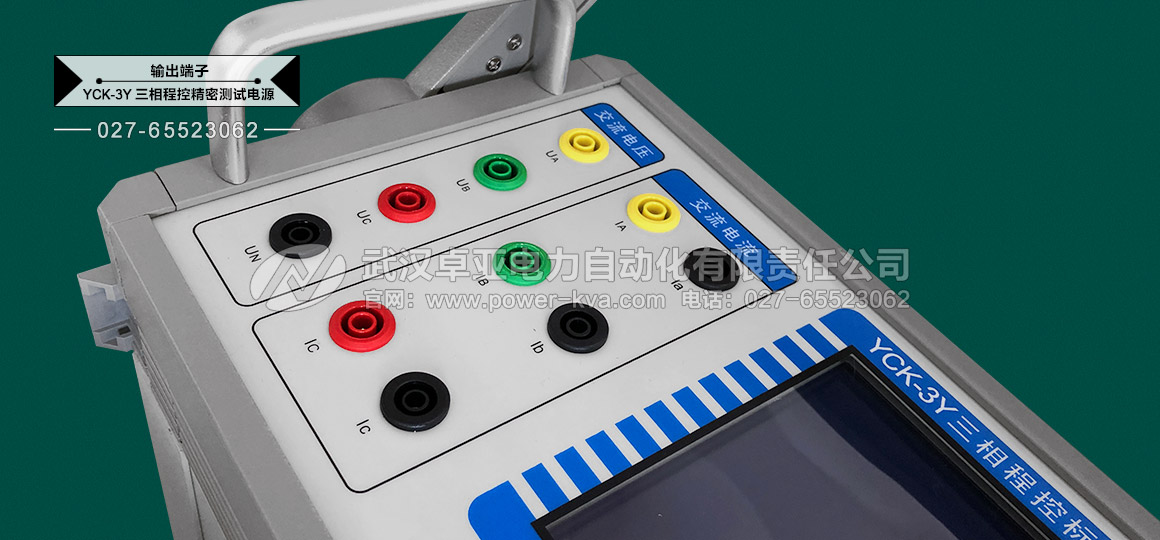

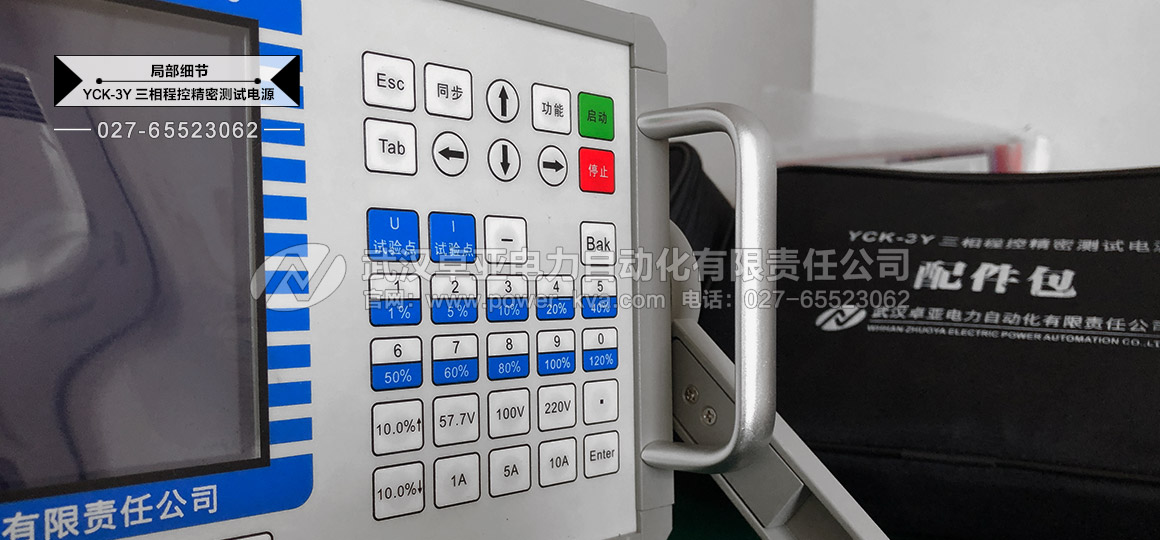

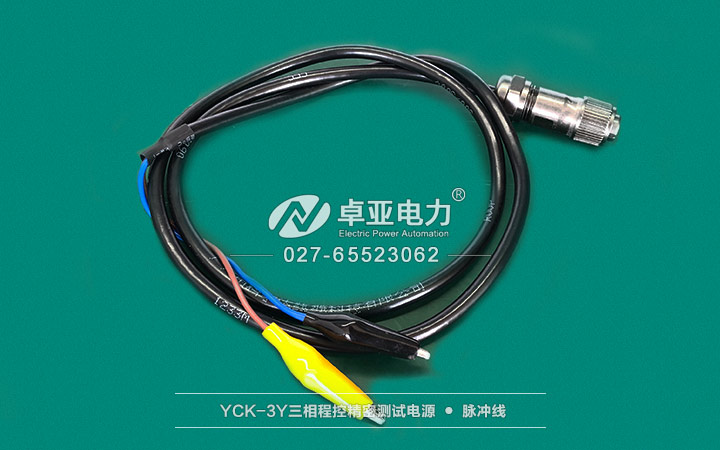

產品細節—— Picture
試驗技術
相關產品

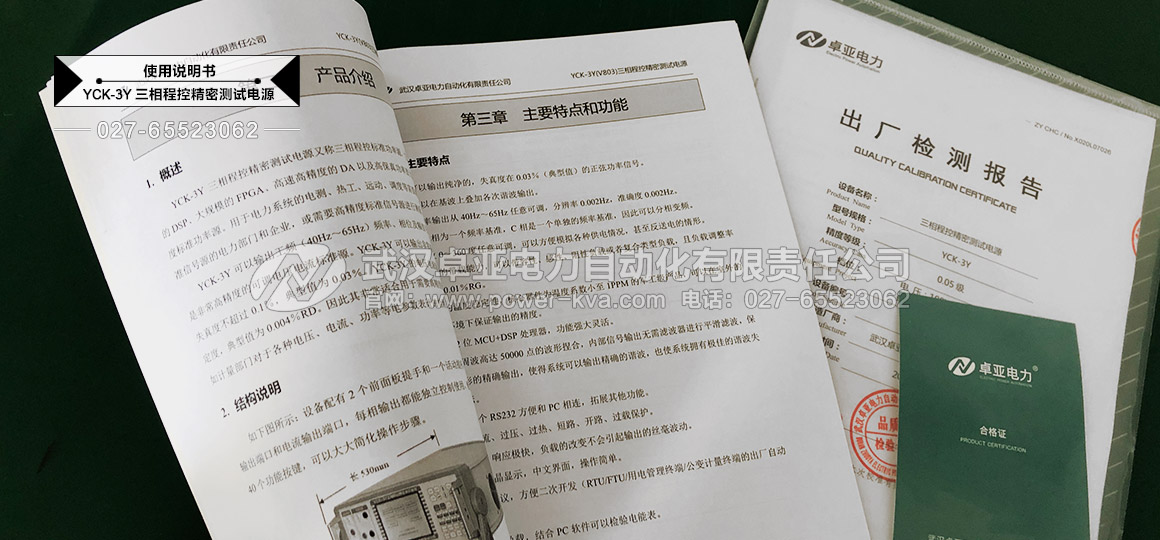

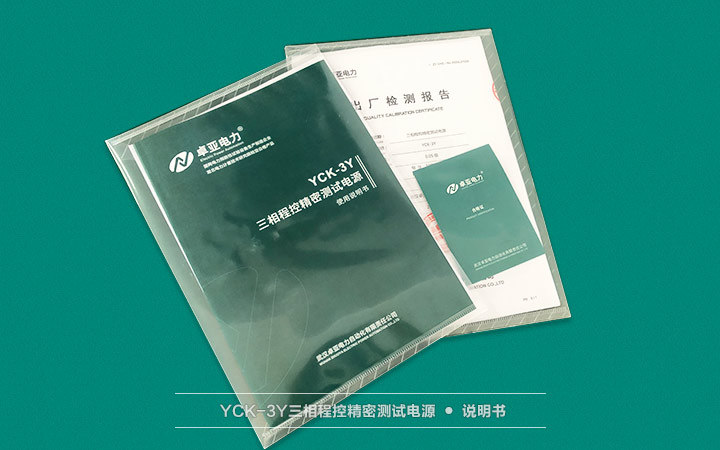

YCK-3Y型三相程控精密測試電源說明書中詳細介紹了三相程控精密測試電源的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YCK-3Y 三相程控精密測試電源說明書
