CT參數分析儀
YCT-HCT參數分析儀，武漢卓亞電力自動化有限責任公司是CT參數分析儀廠家，CT參數分析儀可以獲得電流電壓互感器的勵磁特性、勵磁參數、匝比、匝比誤差、極性線圈電阻等多種試驗參數，是保護類互感器校驗的專業儀器，CT參數分析儀又稱電流互感器參數分析儀、CT參數分析儀及互感器分析儀 ……
卓亞電力承諾：網站所售本產品滿足電力標準JB-T5356-2002、JJF1021-2007，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
YCT-H CT參數分析儀是按照武漢卓亞電力研發中心參照IEC60044-1/GB1208, IEC60044-2/GB1207，IEC60044-6/GB16847和IEEE C57.13國內外的技術標準而研發生產的 CT參數分析儀，也稱為互感器綜合測試儀和CT分析儀， CT參數分析儀可以獲得電流電壓互感器的勵磁特性，勵磁參數，匝比，匝比誤差，極性線圈電阻等多種試驗參數，CT參數分析儀可測被測電流互感器的拐點電壓可以達到8.4KV，CT參數分析儀裝進行互感器的比差與角差校驗，精度高達0.05%，可對CT暫態特性測試與分析，并分析CT的暫態特性對繼電保護裝置的影響，YCT-H CT參數分析儀還可用于電壓互感器的PT勵磁特性試驗，PT匝數比檢測，PT極性校驗，PT二次繞組電阻測量，PT二次負荷測量，是保護類別互感器校驗的好裝備。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | YCT-H | |
| 名稱 | CT參數分析儀 | |
| 標準依據 | IEC60044-1，IEC60044-2，IEC60044-5 | IEC60044-6，GB1207，GB1208 |
| GB16847，GBT4703，C57.13 | ||
| 輸入電源電壓 | AC220V±10%，50Hz/60Hz±10% | |
| 輸出電壓 | 0.1～125V(AC) | |
| 輸出電流 | 0.001～5A(RMS) | |
| 輸出功率 | 300VA | |
| 等效拐點電壓 | 45KV | |
| 電流測量 | 范圍：0～10A (自動量程0.1/0.4/2/10A) | 誤差< ±0.1%+0.01%FS |
| 電壓測量 | 范圍：0～200V (自動量程1/10/70/200V) | 誤差< ±0.1%+0.01%FS |
| 匝數比測量 | 范圍：1～30000，1～2000 | 誤差<0.1% |
| 范圍：2000～30000 | 誤差<0.2% | |
| 相位測量 | 精度：±2min | 分辨率：0.01min |
| 二次繞組電阻測量范圍 | 范圍：0～8KΩ(自動量程2/20/80Ω/800Ω/8kΩ) | 誤差< 0.2%RDG+0.02%FS，最大分辨率：0.1mΩ |
| 溫度測量 | -50～100度 | 誤差<3度 |
| CT二次負荷測量 | 0～160ohm(2/20/80ohm/160ohm) | |
| 誤差0.2%RDG+0.02%FS | 最大分辨率0.001ohm | |
| PT二次負荷測量 | 0～80kohm(800ohm/8kohm/80kohm) | |
| 誤差0.2%RDG+0.02%FS | 最大分辨率0.1ohm | |
| 匝數比測量 | 范圍：1～30000，1～2000 | 誤差<0.2% |
| 范圍：2000～30000 | 誤差<0.5% | |
| 數據存儲組數 | 大于1000組 | |
| 環境 | 溫度：-10℃～50℃ | 濕度：≤90% |
| 體積 | 485×356×183mm3 | 誤差<3度 |
| 重量 | 15Kg | |
產品功能—— Features
勵磁特性試驗試驗
匝數比檢測試驗
比差與角差校驗試驗
極性校驗試驗
二次繞組電阻測量試驗
二次負荷測量試驗
5%和10%誤差曲線測量試驗
CT暫態特性測試與分析試驗
CT銘牌自動推斷試驗
拐點電壓/電流、準確限值系數、儀表保安系數、二次時間常數、剩磁系數、準確級、飽和與不飽及電感等CT參數的測量
2、CT參數分析儀還可用于電壓互感器的以下試驗：
PT匝數比檢測試驗
PT極性校驗試驗
PT二次繞組電阻測量試驗
PT二次負荷測量試驗
3、該CT參數分析儀裝置的應用場合主要有：
CT銘牌的參數校驗試驗
CT接入當前負荷時參數校驗試驗
分析CT的暫態特性對繼電保護裝置的影響
PT的銘牌參數校驗試驗
PT二次負荷校驗試驗

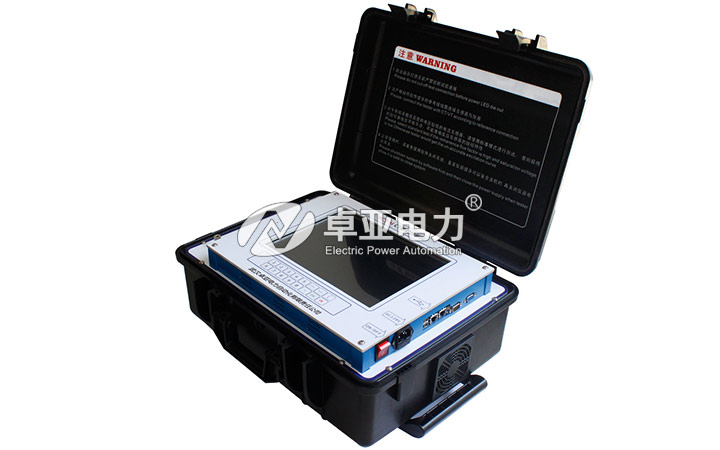

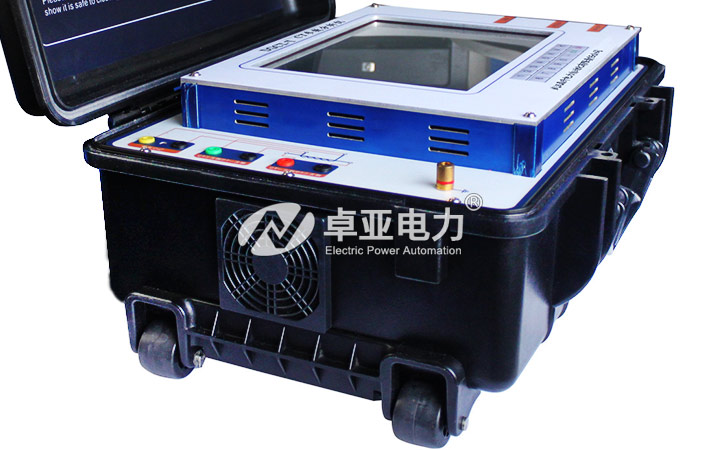

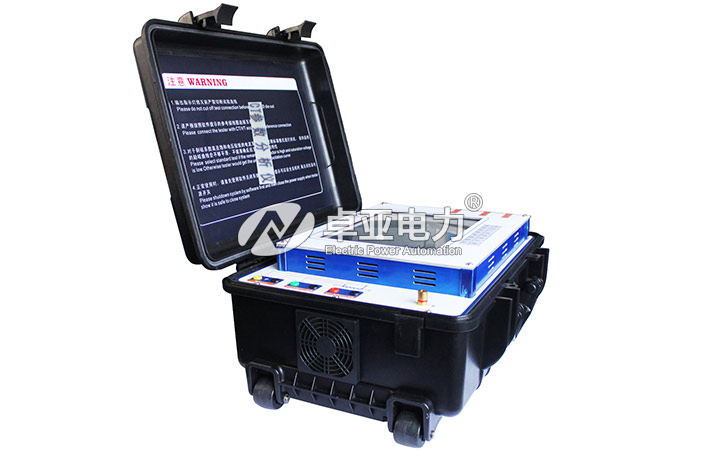

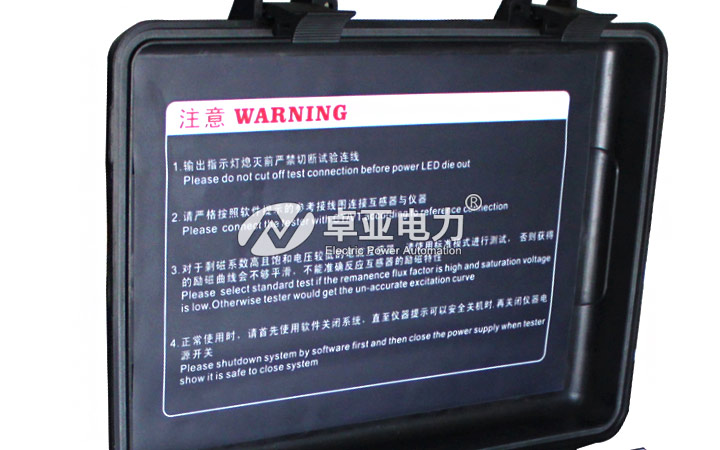

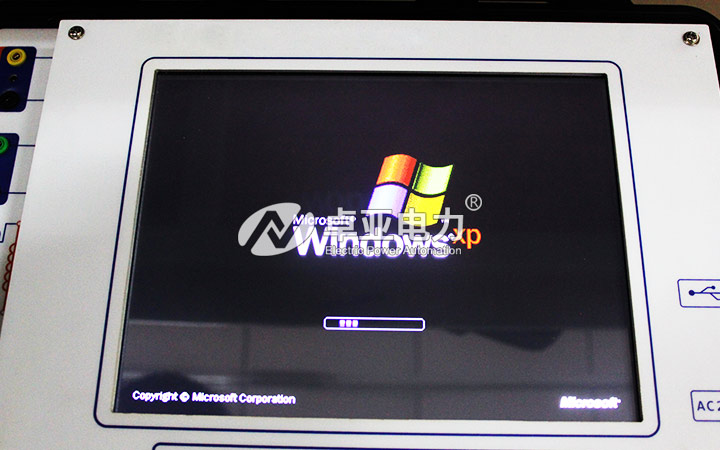

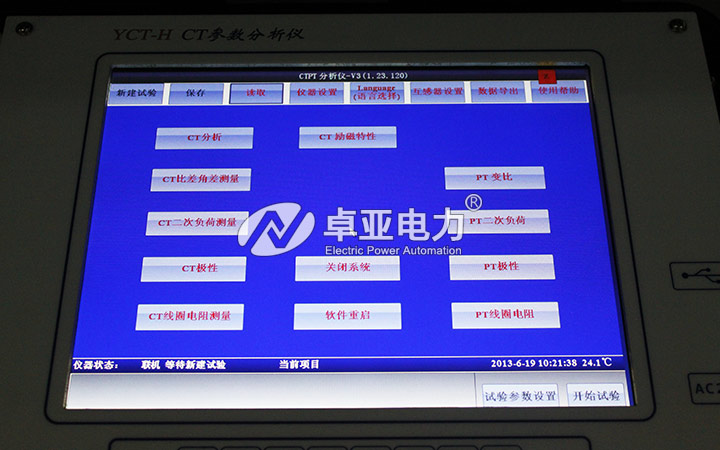

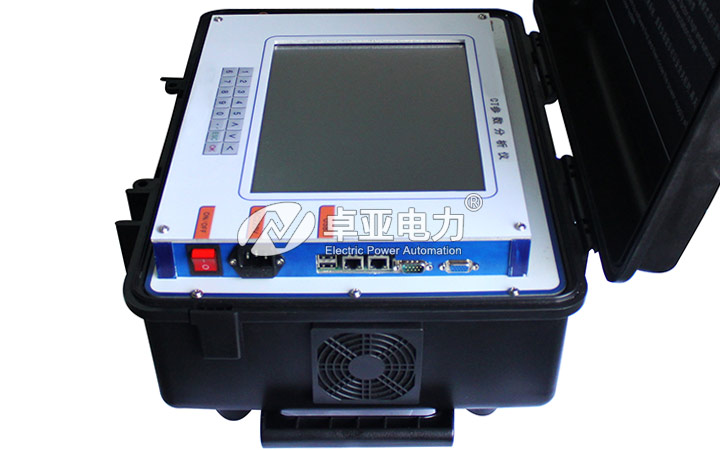

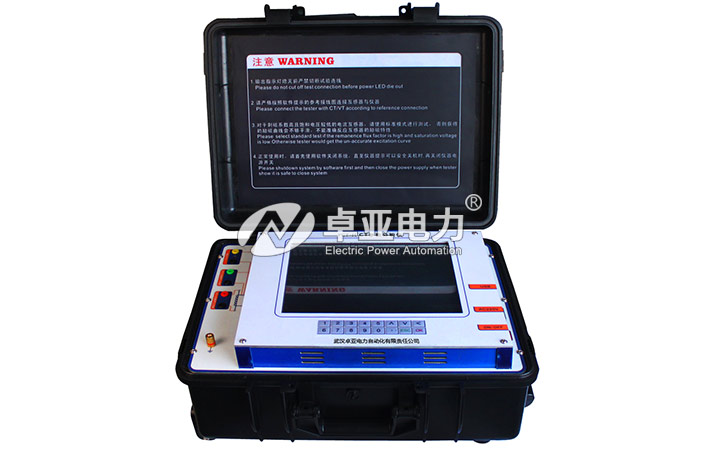

產品細節—— Picture
標準配件—— Accessories
說明：標準配(附)件，僅供參考，具體附件以說明書為準。
