1、具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試
2、由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成
3、內置大功能率可充鋰電池，自動阻抗匹配，全自動保護
4、采用卡鉗耦合輸出脈沖電流，發射四種頻率：625Hz、1562Hz、2500Hz、10kHz
5、同時可測試電壓量程為AC 0.00V～600V(50Hz/60Hz)，可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz)，可測電流頻率45Hz～70Hz
6、可識別Φ200mm以下的高壓電纜，不必斷開被測線路，非接觸測量，安全快速

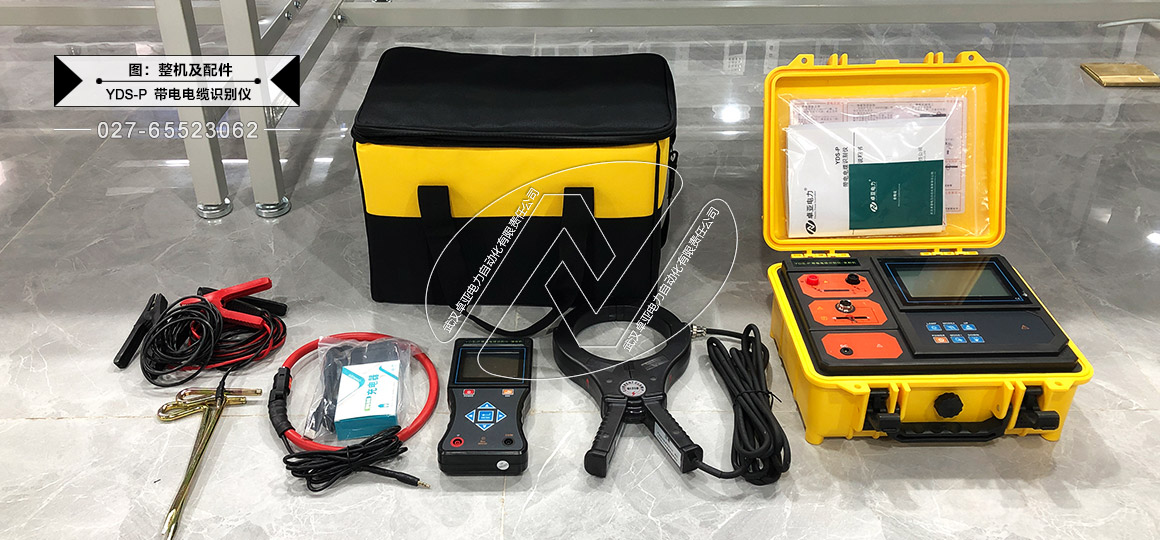

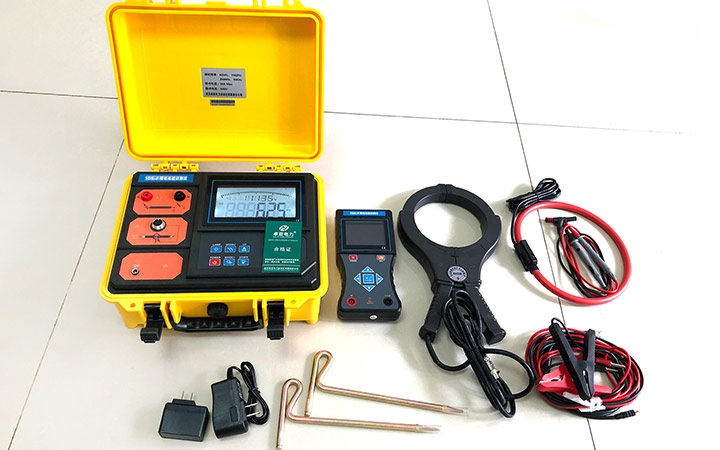

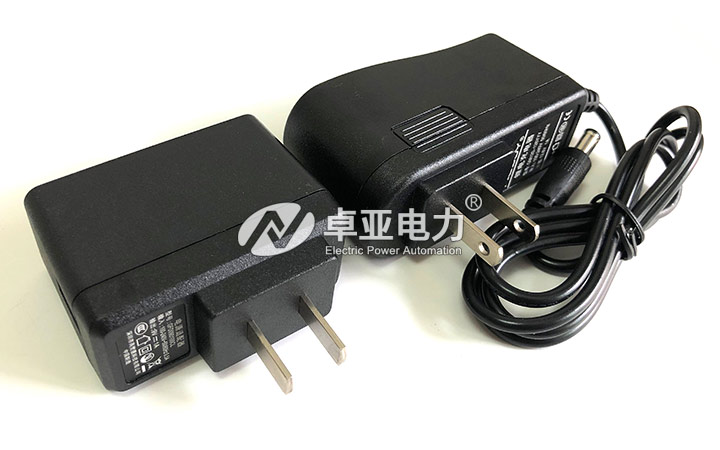

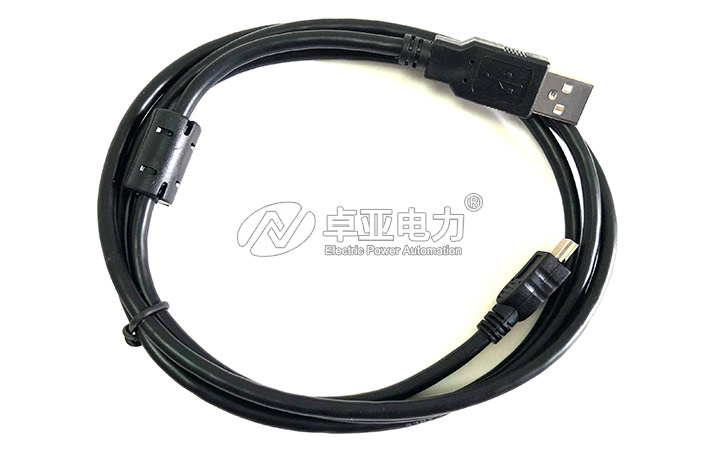

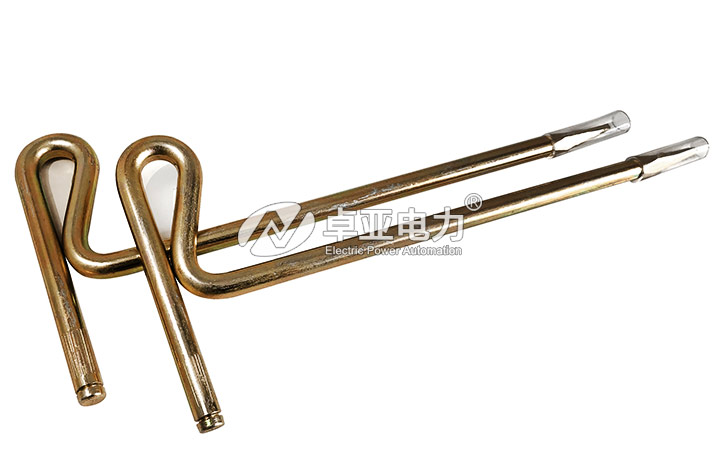

組成部件

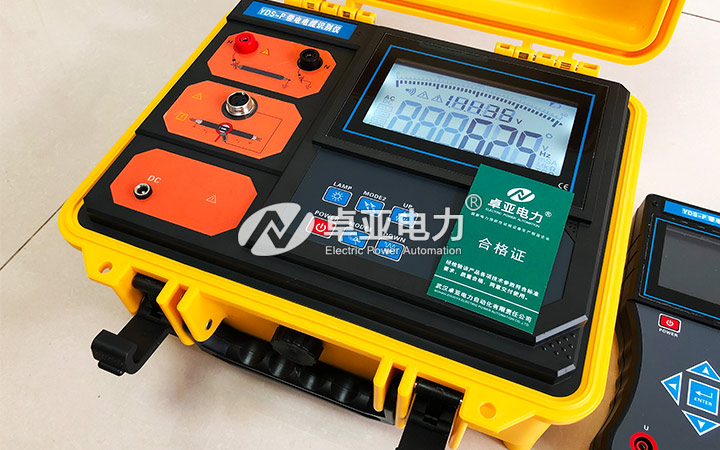

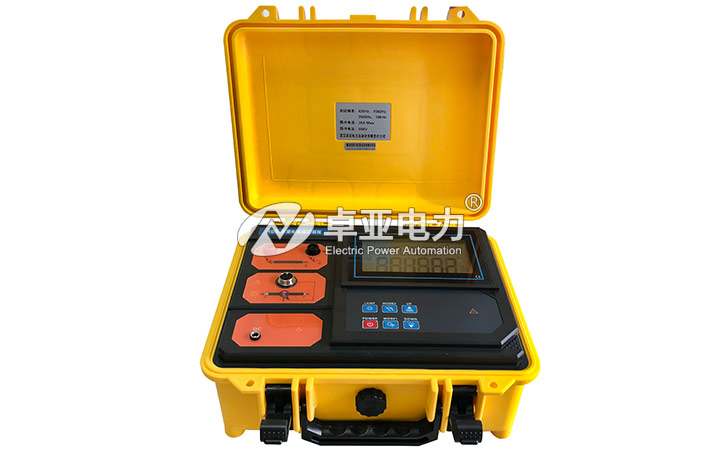

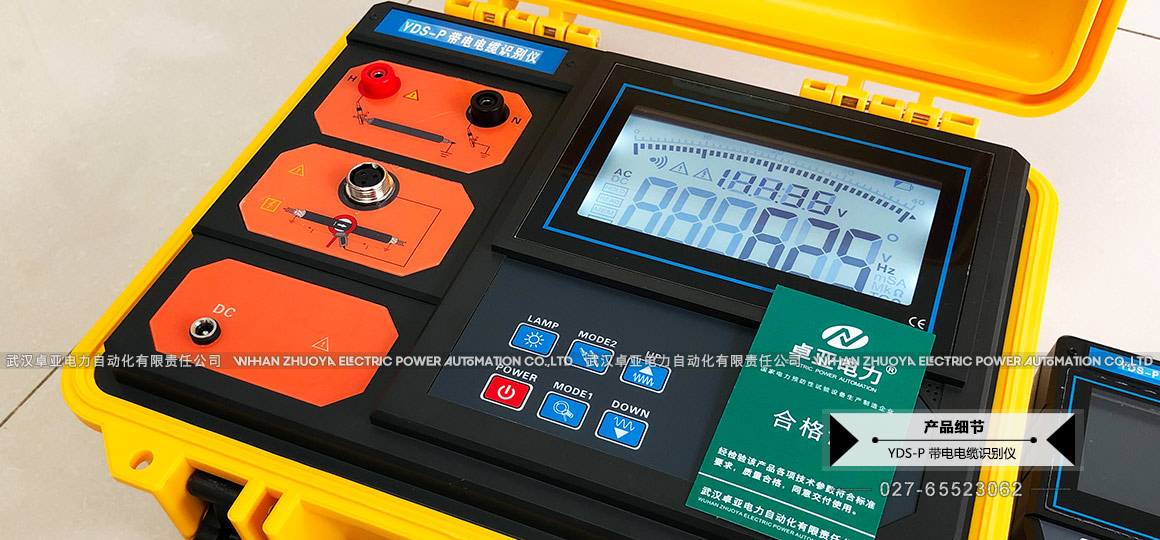

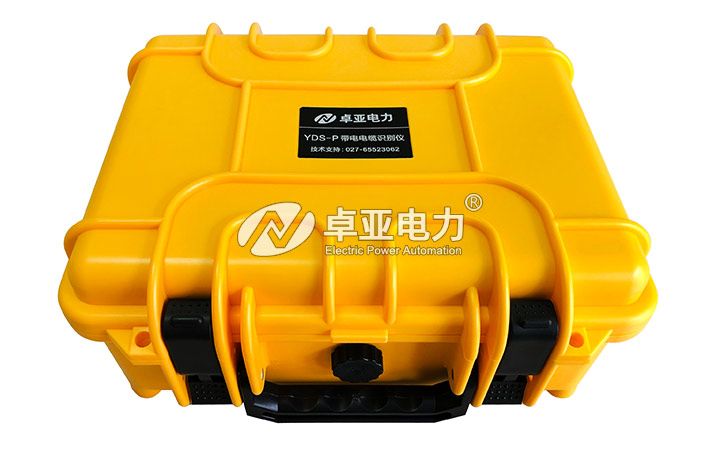

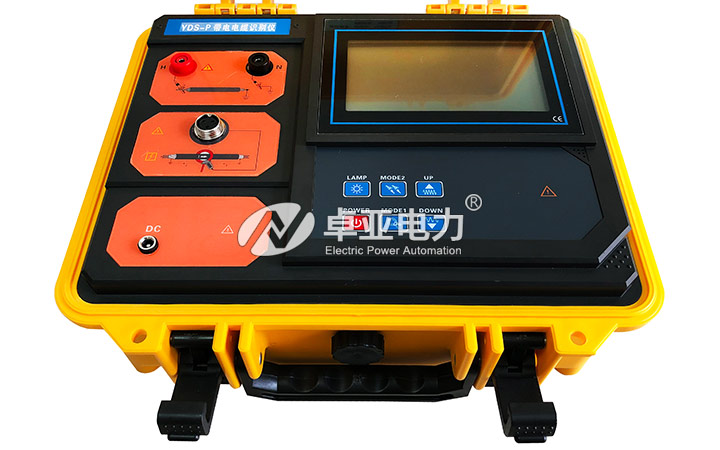

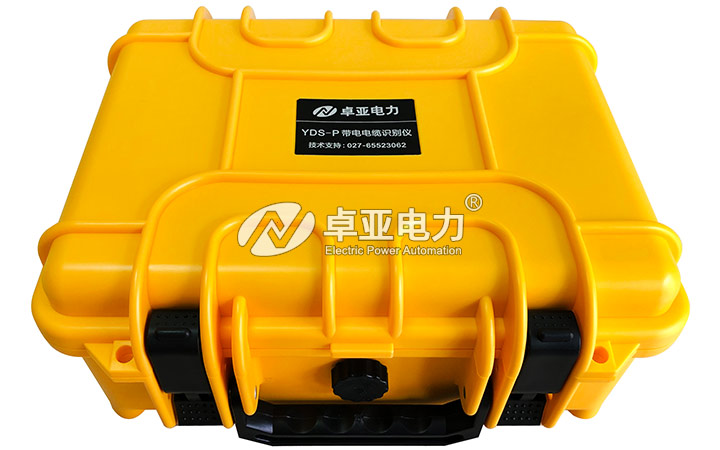

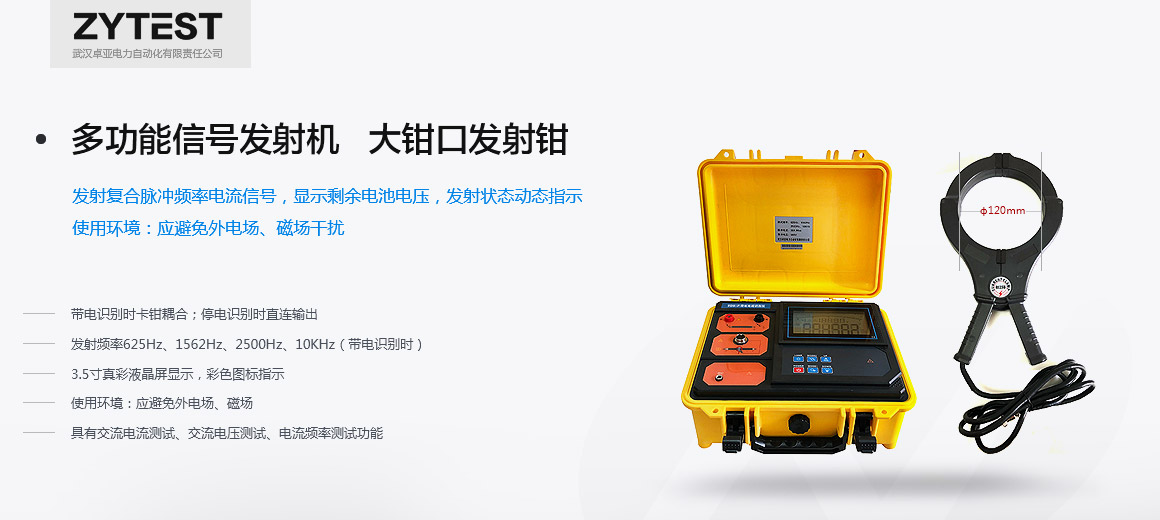

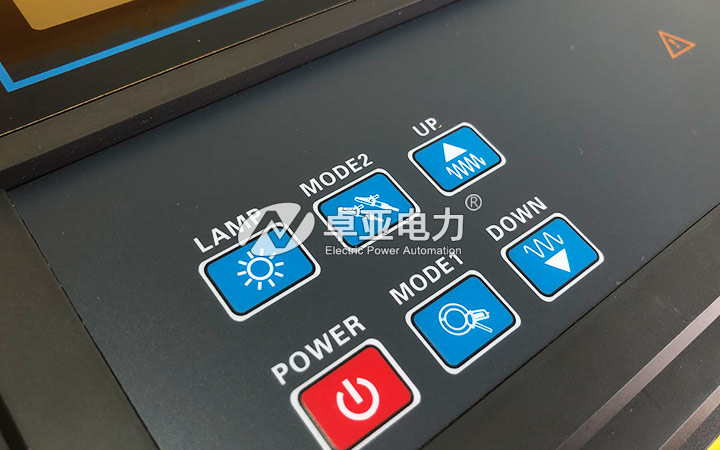

發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大功能率可充鋰電池，自動阻抗匹配，全自動保護。發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，高壓帶電電纜識別儀主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。

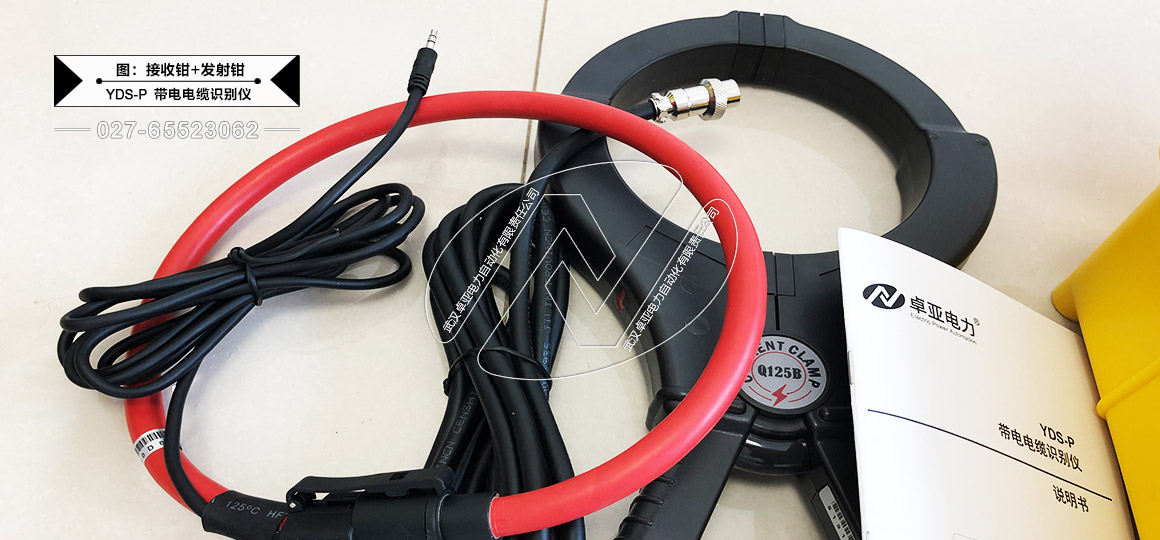

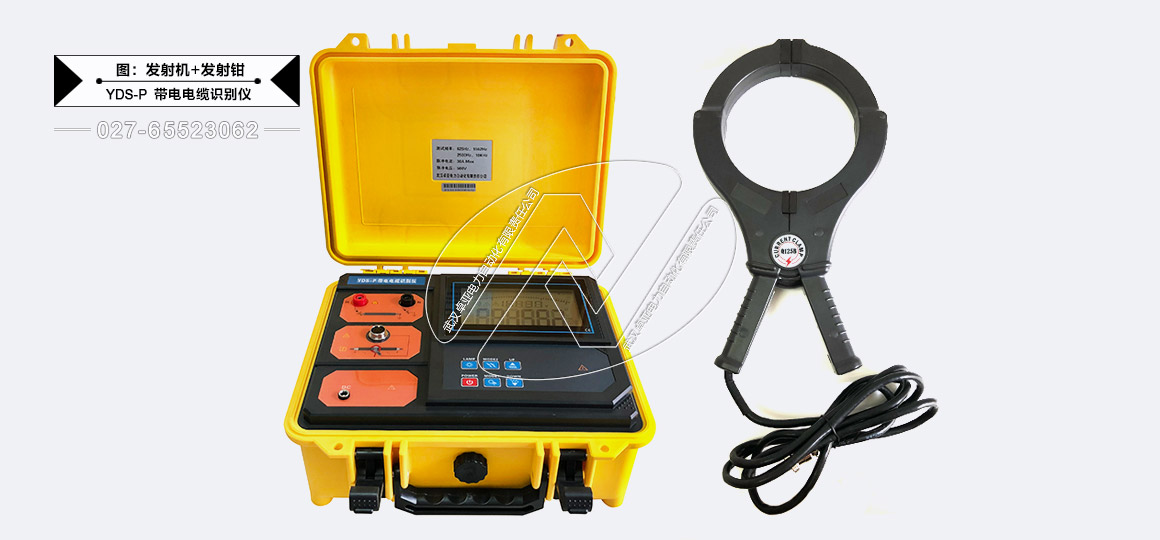

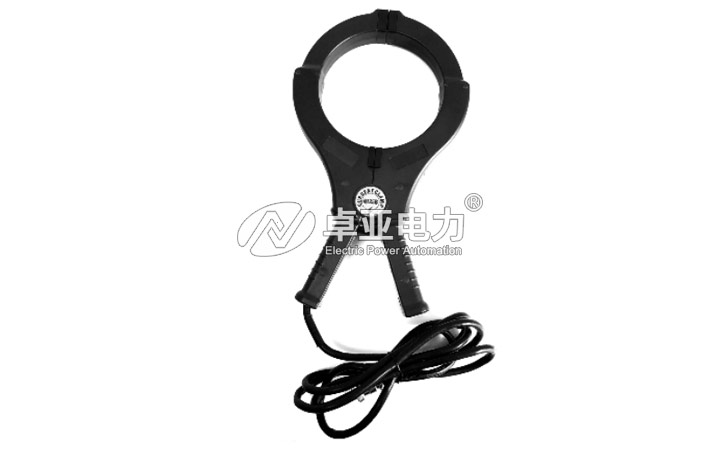

發射鉗：帶電電纜識別時，發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ120mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。

帶電識別時：采用卡鉗耦合輸出脈沖電流，發射四種頻率：625Hz、1562Hz、2500Hz、10kHz，通過發射鉗耦合到目標電纜上（目標電纜為三芯帶鎧電纜），給電纜線芯注入復合脈沖電流信號，該脈沖電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測和識別；因脈沖電流有方向性，所以檢測也具有方向性。

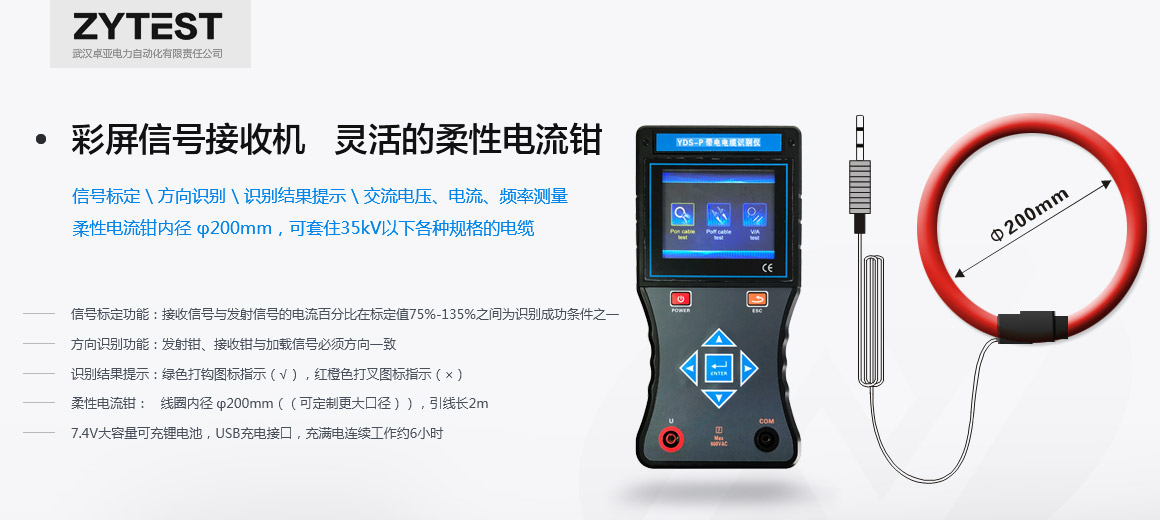

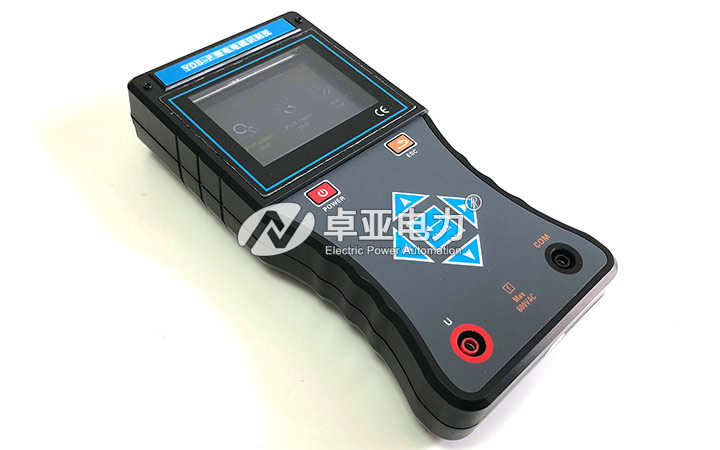

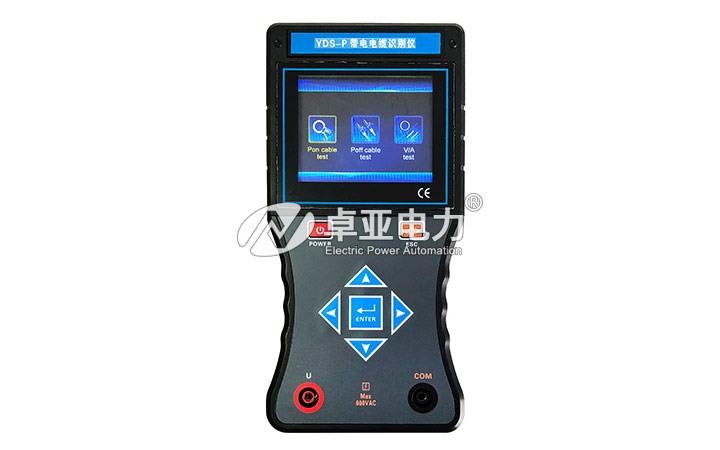

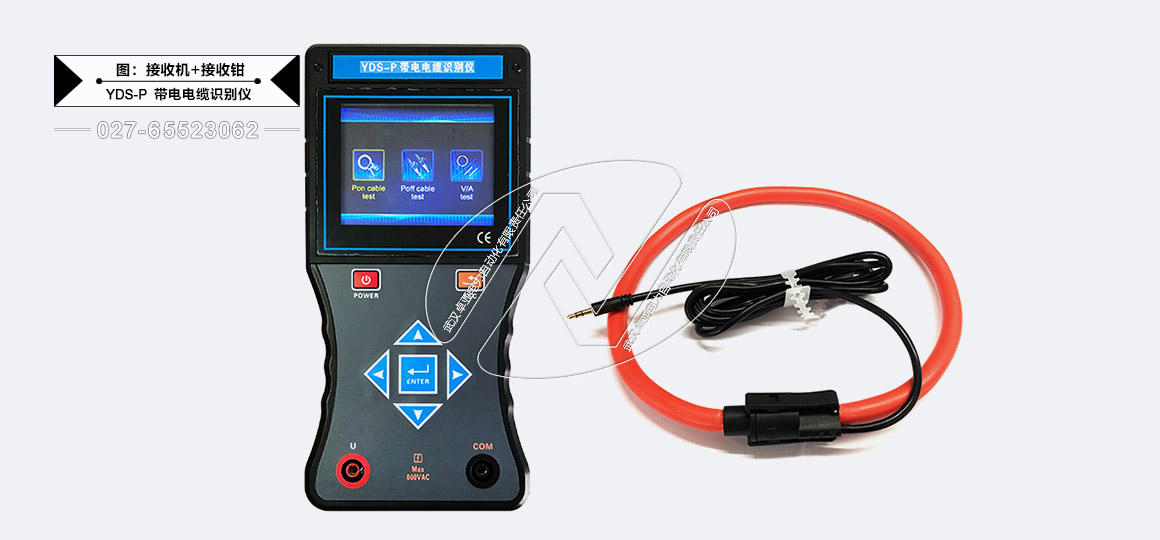

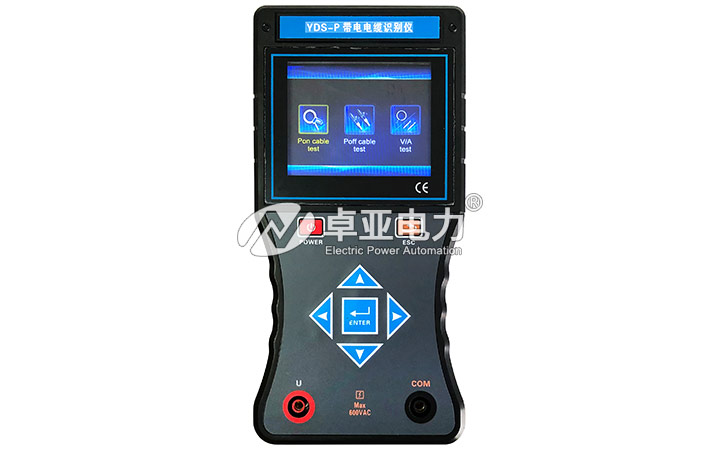

停電識別時：電纜識別儀采用直連輸出脈沖電流，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。 接收機：為手持設備，3.5寸彩色液晶屏，內置高速微處理器，結合精準算法，對發射機的脈沖編碼電流信號進行識別并解碼，同時具有信號強度標定功能，顯示信號強度和檢測結果，精美直觀；彩色刻度條動態顯示，一目了然，電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。高壓帶電電纜識別儀同時可測試電壓量程為AC 0.00V～600V(50Hz/60Hz)，可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz)，可測電流頻率45Hz～70Hz。

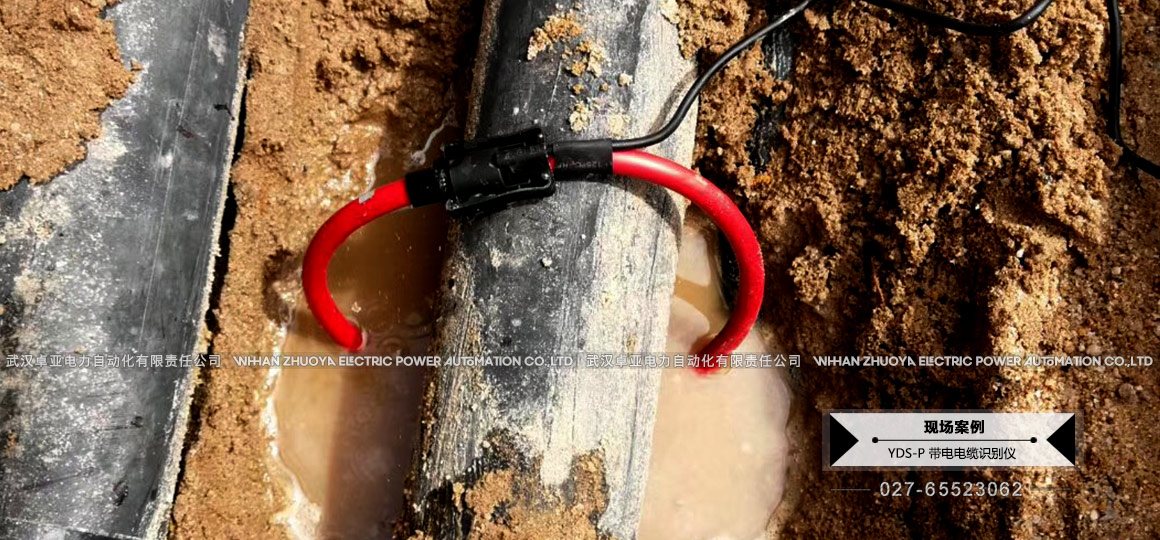

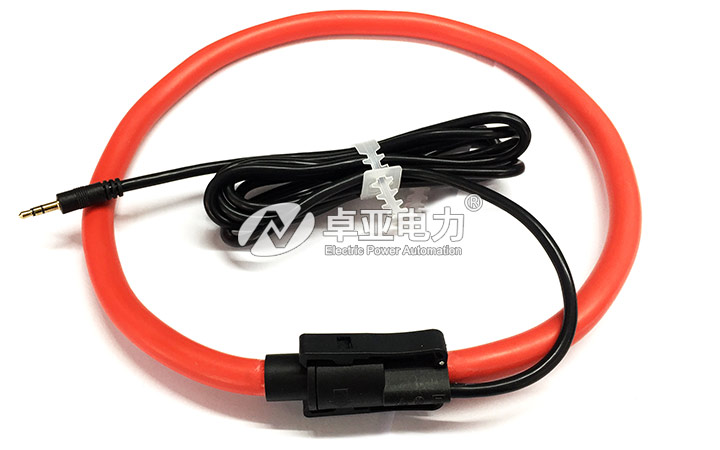

柔性電流鉗：為洛氏線圈，具有極佳的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，安全快速。

主要功能

一、電纜識別儀使用方法

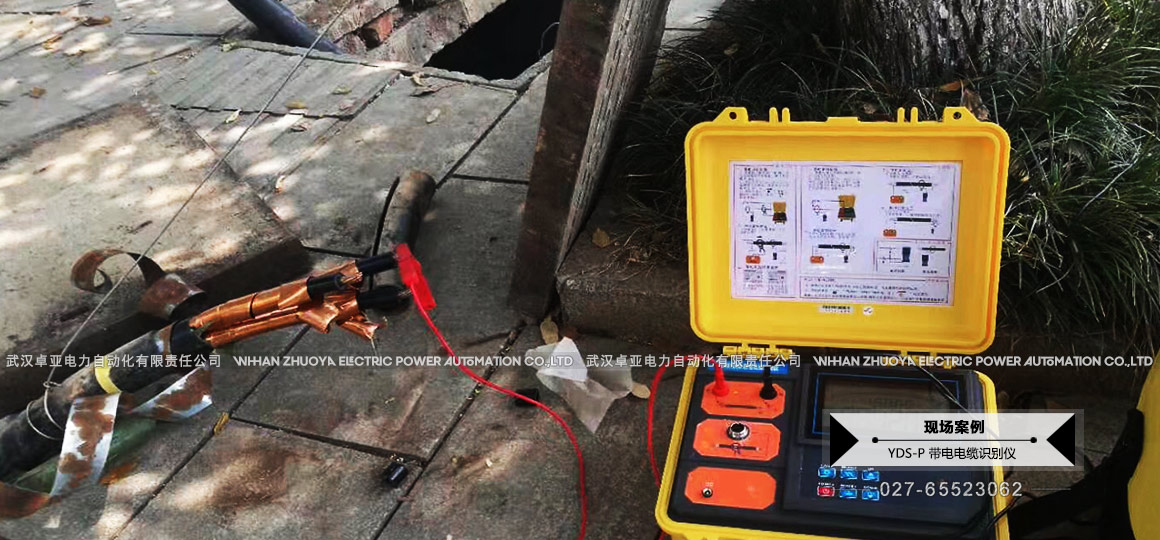

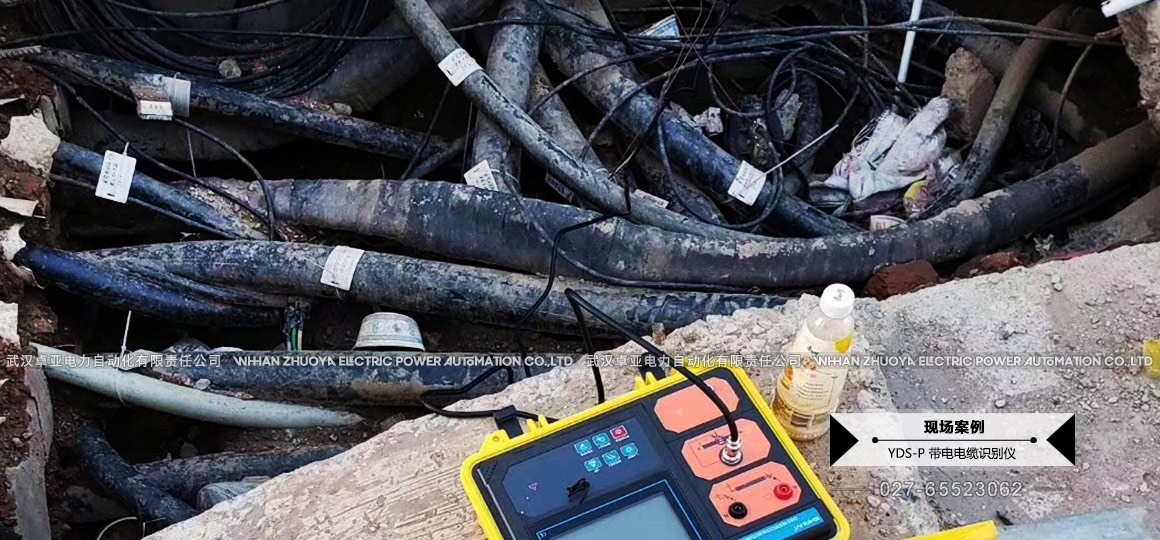

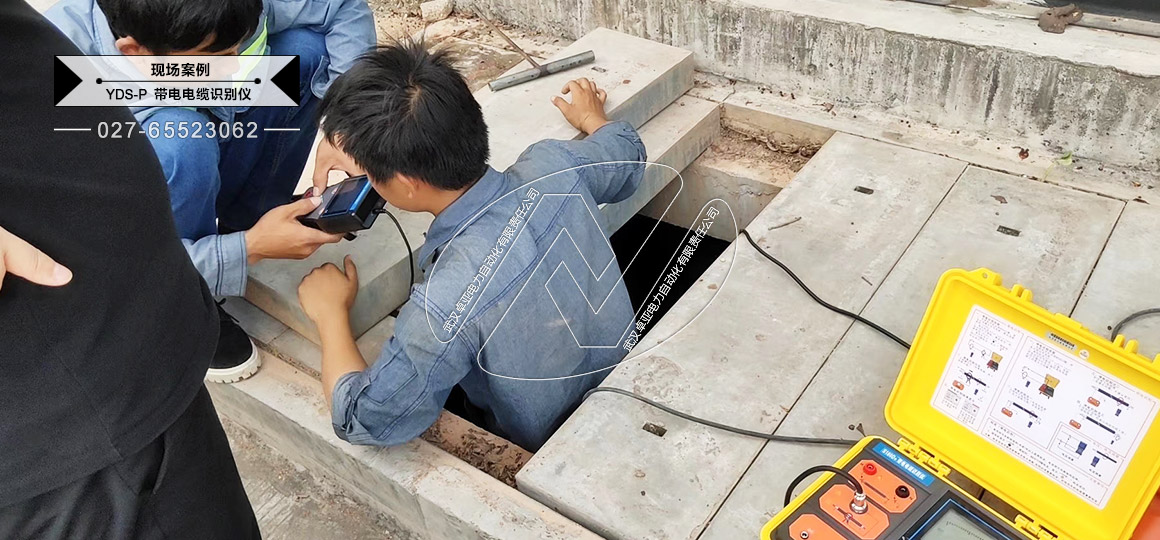

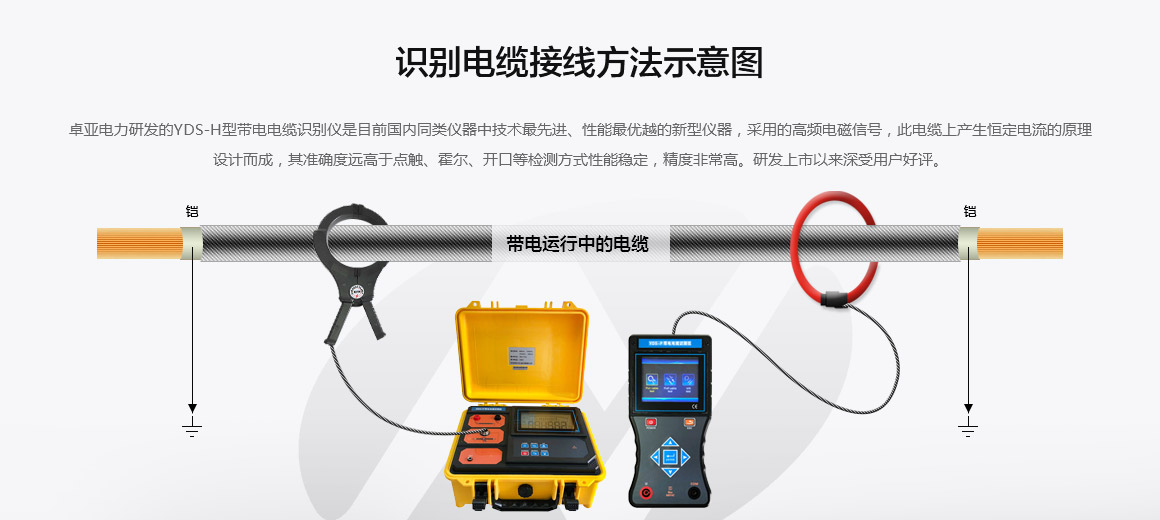

YDS-P電纜識別儀識別帶電運行中的電纜接線圖，對帶電電纜進行識別時，無需對被測電纜進行任何操作，直接將發射電流鉗按接線圖卡在電纜上測試。電纜護層兩端必須良好接地，否則耦合電流隨接地電阻的增大而減小。如果兩端護層沒有接地或護層中間斷開，則不可以使用卡鉗耦合法。發射鉗卡入線纜時，鉗上的箭頭方向指向電纜的末端。標定時，接收鉗與發射鉗盡量保持2米遠。注意：由于帶電電纜具有一定的感應電流信號，會對接收信號產生干擾。故選擇不同的發射頻率，讓接收機達到最好的接收效果。

二、電纜識別儀停電電纜（不帶電的電纜）識別方法

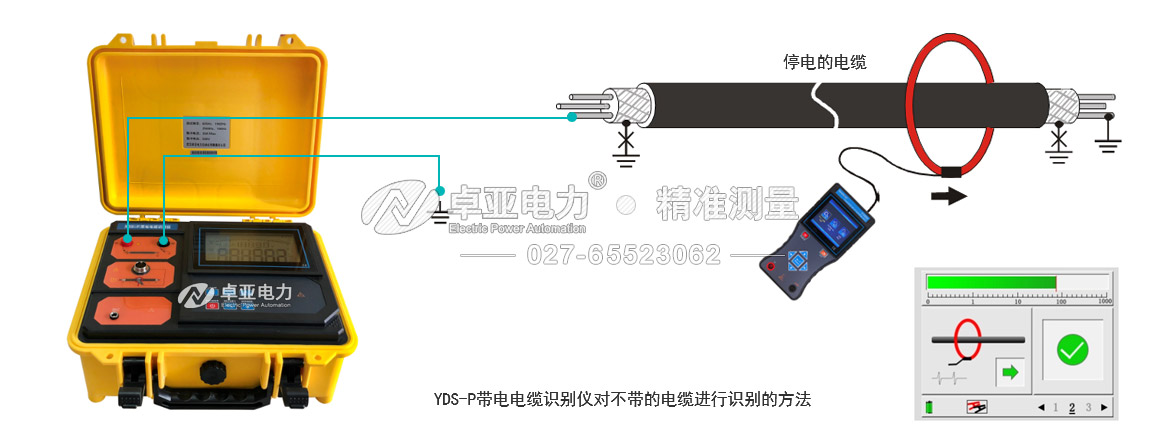

YDS-P高壓帶電電纜識別儀識別不帶電的電纜接線圖，在對停電中的電纜進行識別時，注意以上接線圖適合于目標電纜為停電電纜的現場識別，請確認柔性電流鉗上的箭頭指向電纜遠端（電纜芯線接地的那一端），即注意脈沖編碼電流信號正輸入的方向。

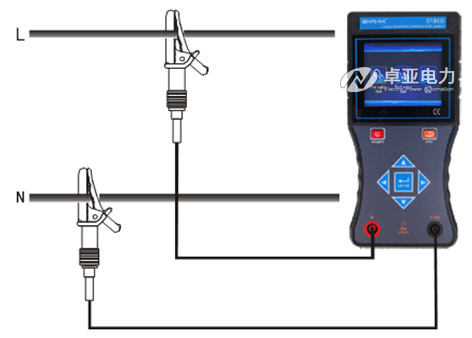

三、電纜識別儀電壓測量方法及接線圖

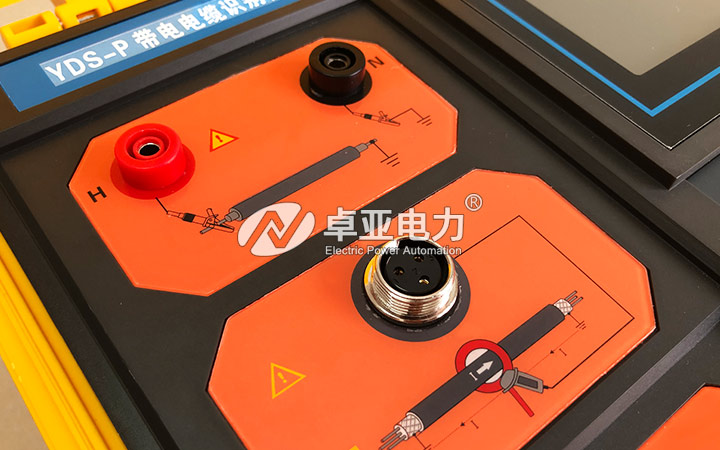

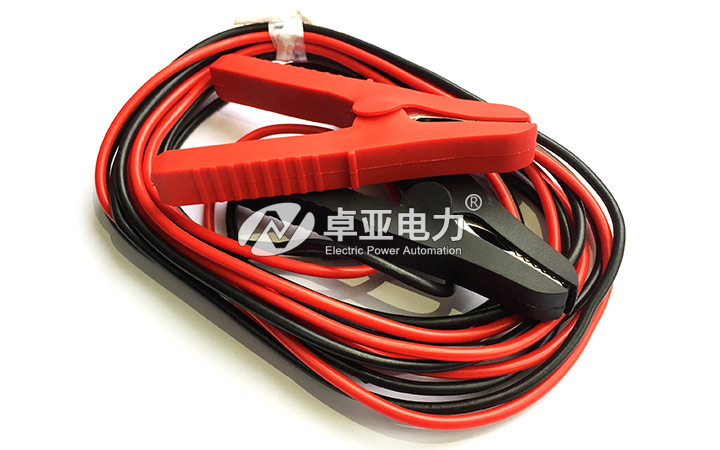

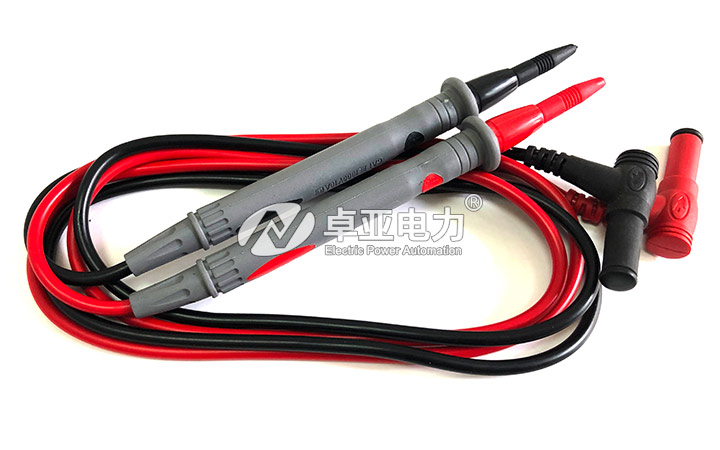

接收機開機進入V/A test電壓電流測量模式。將紅色鱷魚夾線接入接收機對應的紅色U端口，黑色鱷魚夾線接入對應的黑色COM端口。紅色線連接電纜線芯，黑色線連接系統地。如果線纜帶有電壓，則液晶顯示當前交流電壓值；如果沒有交流電壓，則顯示0V。注意：對地測試電壓，請小心觸電或引起其他設備漏電跳閘。該電壓測量可當一般的萬用表交流電壓測量使用，請確認被測電壓不超過600V。

四、電纜識別儀電流測量方法及接線圖

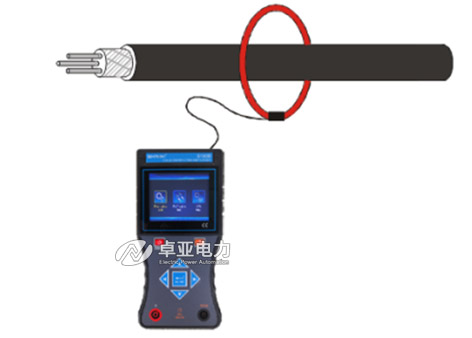

接收機開機進入V/A test電壓電流測量模式。接收機連接好柔性電流鉗，將柔性電流鉗卡住被測電纜，如果沒有交流電流，則顯示0.00A，如果有交流電則顯示相應的電流值和電流頻率。該高壓帶電電纜識別儀電流測量可當一般的鉗形電流表測量使用，請確認被測電流不超過5000A。測試電流時，被測電纜應靠近柔性卡鉗的中心點進行測量。
