變頻互感器綜合測試儀
YFA-1000B變頻互感器綜合測試儀，武漢卓亞電力自動化有限責任公司是變頻互感器綜合測試儀廠家，變頻互感器測試儀又稱變頻互感器綜合測試儀，卓亞電力是變頻互感器測試儀廠家，變頻互感器測試儀出廠前已嚴格質檢，確保精度和性能，滿足國家標準及試驗規章，變頻互感器綜合測試儀又稱變頻互感器伏安特性測試儀、互感器測試儀、變頻式互感器綜合測試儀 ……
卓亞電力承諾：網站所售本產品滿足電力標準GB1207-2006、GB16847-1997，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
YFA-1000B變頻互感器綜合測試儀是在傳統基于調壓器、升壓器、升流器的互感器伏安特性變比極性綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。變頻互感器綜合測試儀采用高性能DSP和FPGA、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，變頻互感器綜合測試儀是電力行業用于互感器的專業測試儀器。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 測試用途 | CT：勵磁特性、變比、極性、二次繞組電阻、二次負荷、通流、比差以及角差等測試要求； PT：勵磁特性、變比、極性、二次繞組電阻等測試要求。 |
|
| 工作電源 | 輸入電壓 | 185Vac～250Vac |
| 允許輸入電壓 | 85Vac～264Vac | |
| 頻率 | 50/60Hz | |
| 允許頻率 | 45Hz～65Hz | |
| 輸入功率 | 800VA | |
| 接頭 | 標準交流插口60320 | |
| CT變比 準確度 |
變比1～2000 | 0.05%(典型值)/0.1%(保證值) |
| 變比2000～5000 | 0.07%(典型值)/0.2%(保證值) | |
| 變比5000～35000 | 0.1%(典型值)/0.5%(保證值) | |
| PT變比 準確度 |
變比1～2000 | 0.05%(典型值)/0.1%(保證值) |
| 變比2000～5000 | 0.07%(典型值)/0.2%(保證值) | |
| 變比5000～35000 | 0.1%(典型值)/0.5%(保證值) | |
| 相位測量 | 分辨率 | 0.01min |
| 準確度 | 2min(典型值)/5min(保證值) | |
| 二次繞組 電阻測量 |
范圍 | 0～300Ω |
| 分辨率 | 1mΩ | |
| 準確度 | 0.1%(典型值)/0.2%±2mΩ(保證值) | |
| 交流負載 測量 |
范圍 | 0VA～1000VA |
| 分辨率 | 0.01VA | |
| 準確度 | 0.1%(典型值)/0.2%±0.02VA(保證值) | |
| 輸出 | 輸出電壓 | 0Vac～180Vac |
| 輸出電流 | 0Aeff～12Aeff(36Apeak) | |
| 輸出功率 | 0VAeff～800VAeff(1800VApeak) | |
| 環境條件 | 運行溫度 | -10℃～+50℃ |
| 存儲溫度 | -25℃～+70℃ | |
| 相對濕度 | 5%～95%，不結露 | |
| 物理特性 | 尺寸 | 360×285×145mm3 |
| 重量 | ≈8kg(不包括附件) | |
| 升流器 | 測試用途 | 通流測試 |
| 輸入 | 0～120Vac | |
| 電流輸出 | 0～180A；精度：＜0.2% | |
| 工作環境 | 溫度：-10℃～50℃；濕度：≤90% | |
| 尺寸 | 200×150×170mm3 | |
| 重量 | ≈5kg | |
產品功能—— Features
2、現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作
3、可精確測量變比差與角差，比差最大允許誤差±0.1%，角差最大允許誤差±5min，能夠進行0.2S級電流互感器的現場測試，變比測量范圍為1～35000
4、選配我司專用的升流器后，可輸出180A的電流，方便現場通流測試
5、基于先進的變頻法測試CT/PT伏安特性曲線和10%誤差曲線輸出最大僅180V的交流電壓和12Arms(36A峰值)的交流電流，卻能應對拐點高達60KV的CT測試
6、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數
7、變頻互感器綜合測試儀測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試

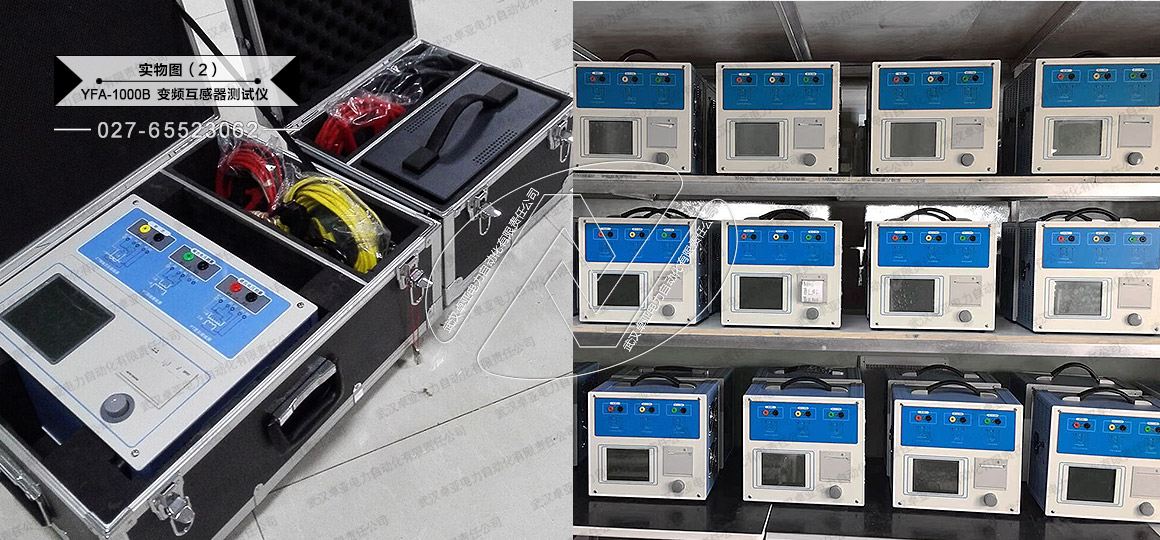

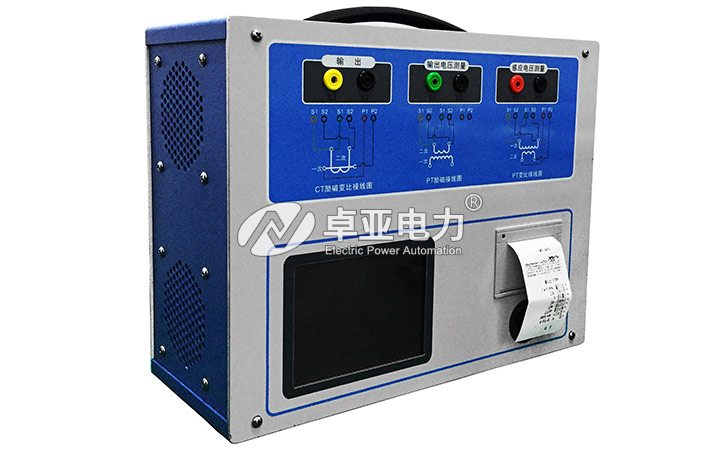

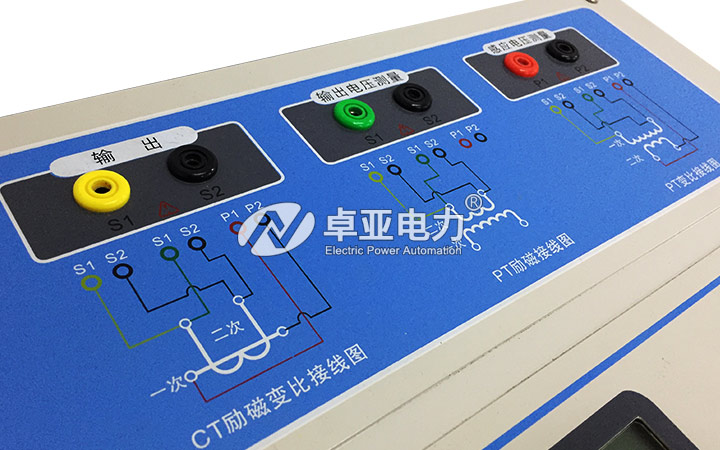

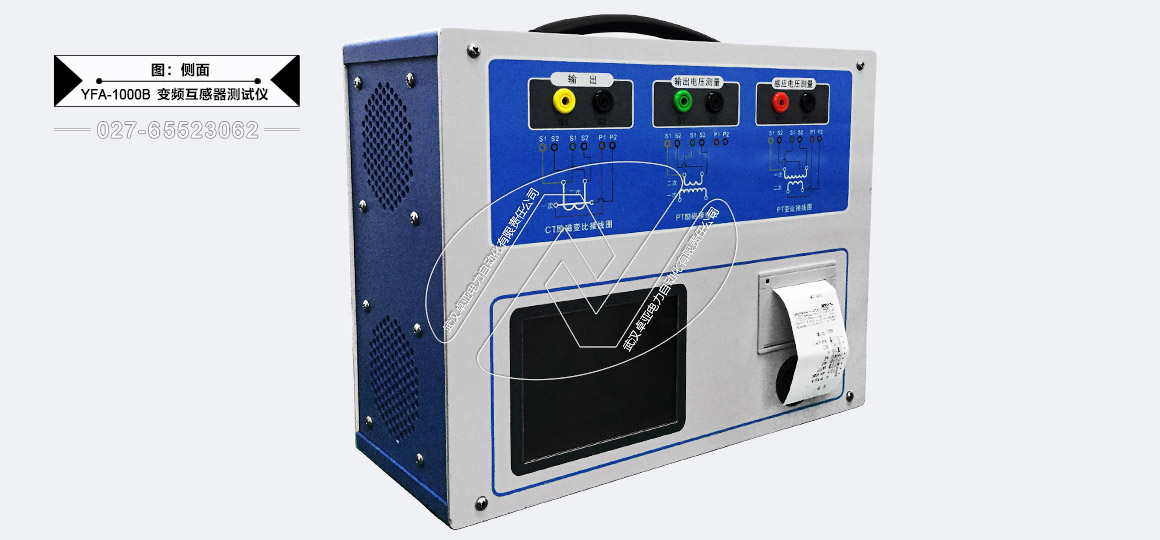

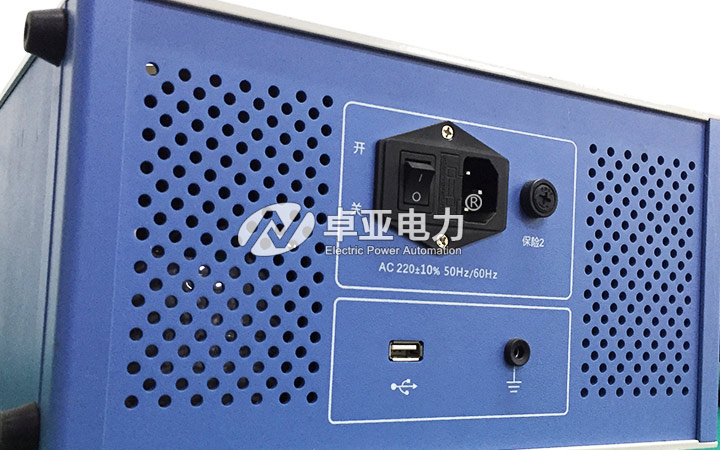

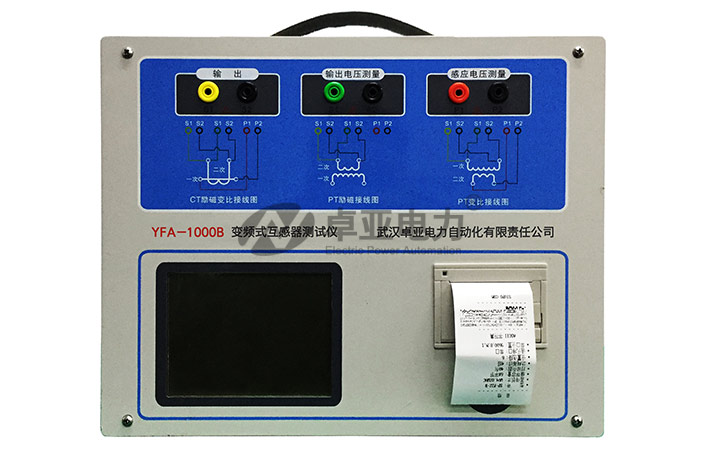

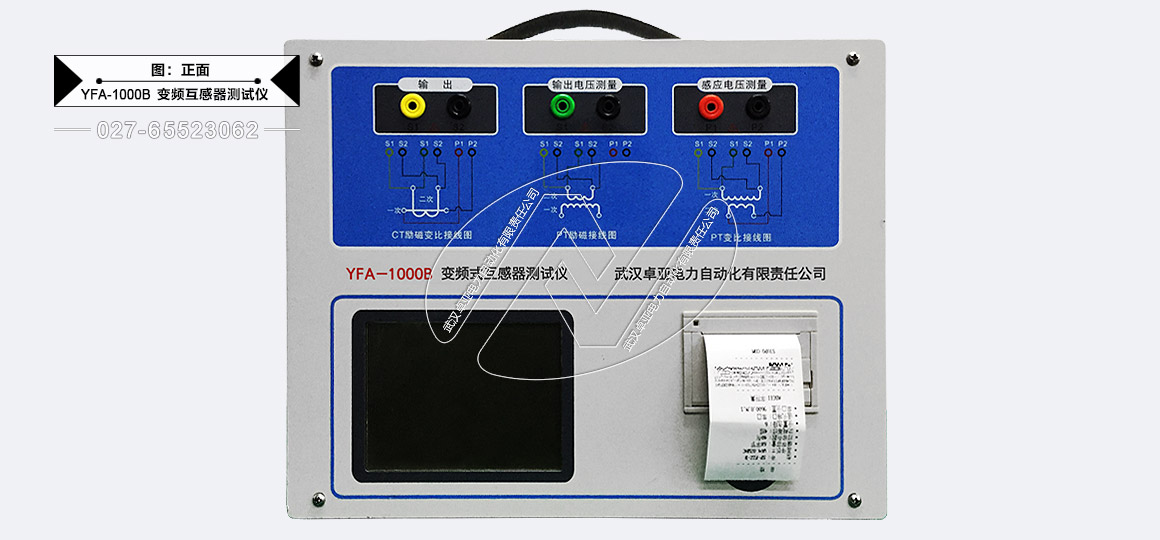

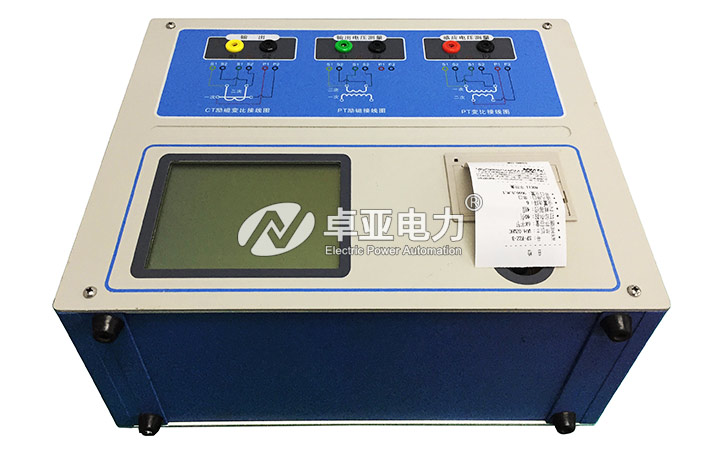

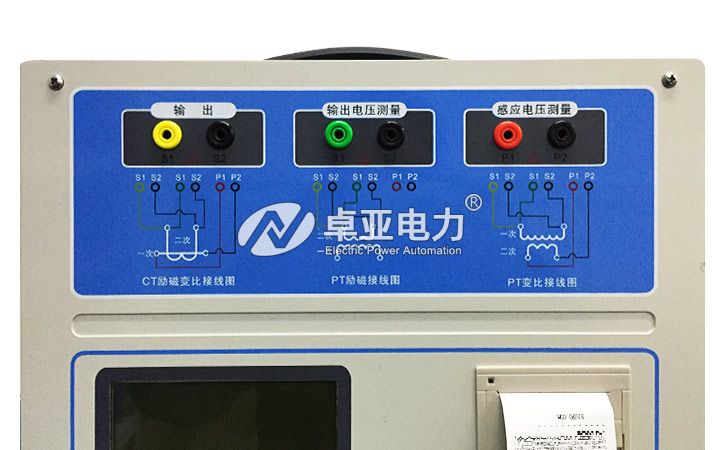

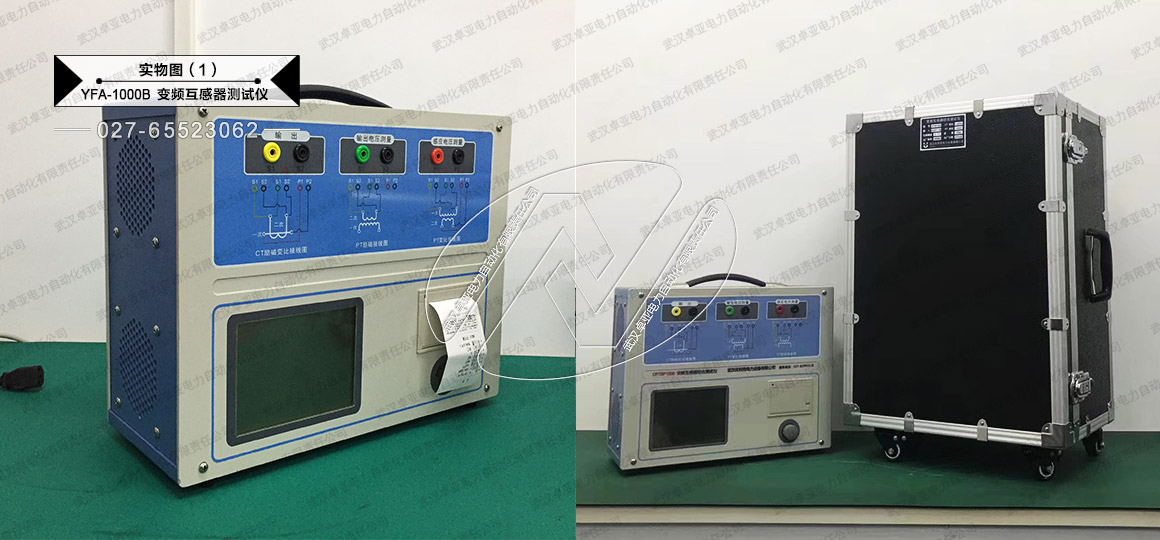

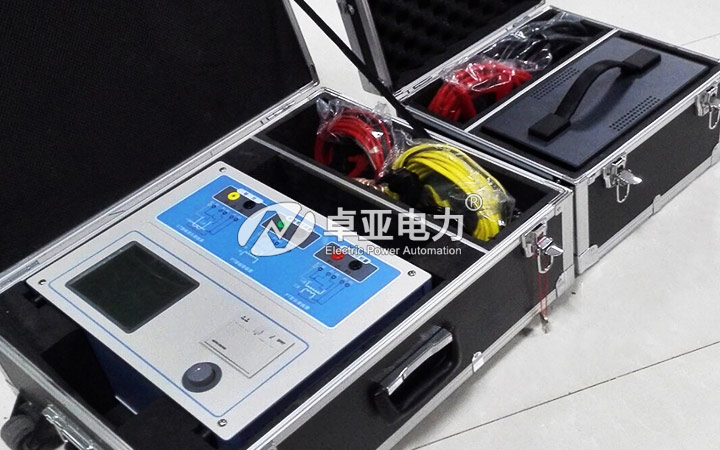

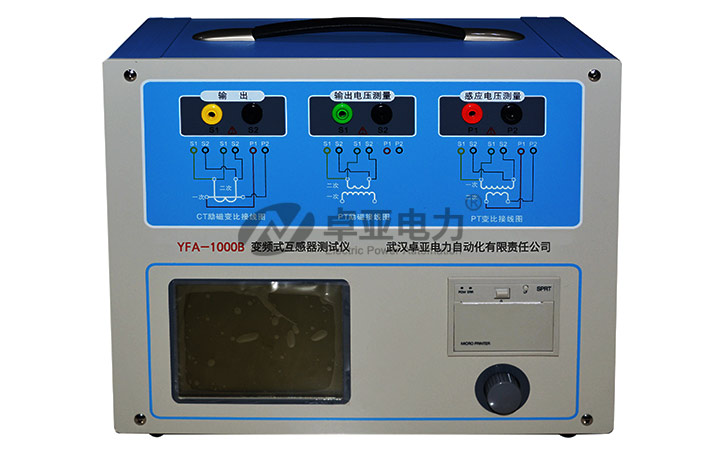

圖片展示—— Photo

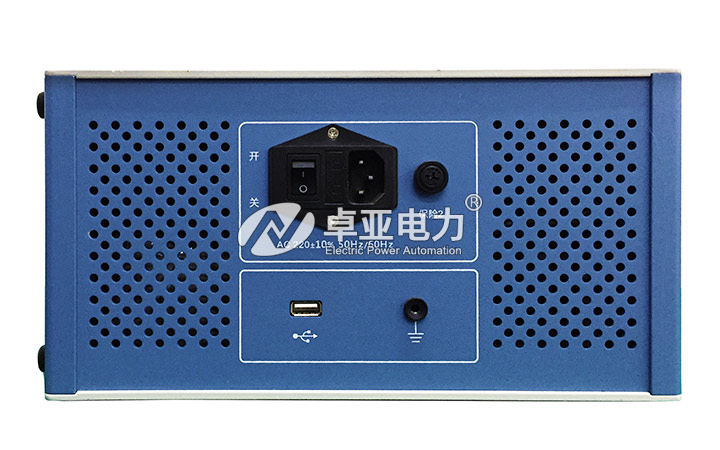

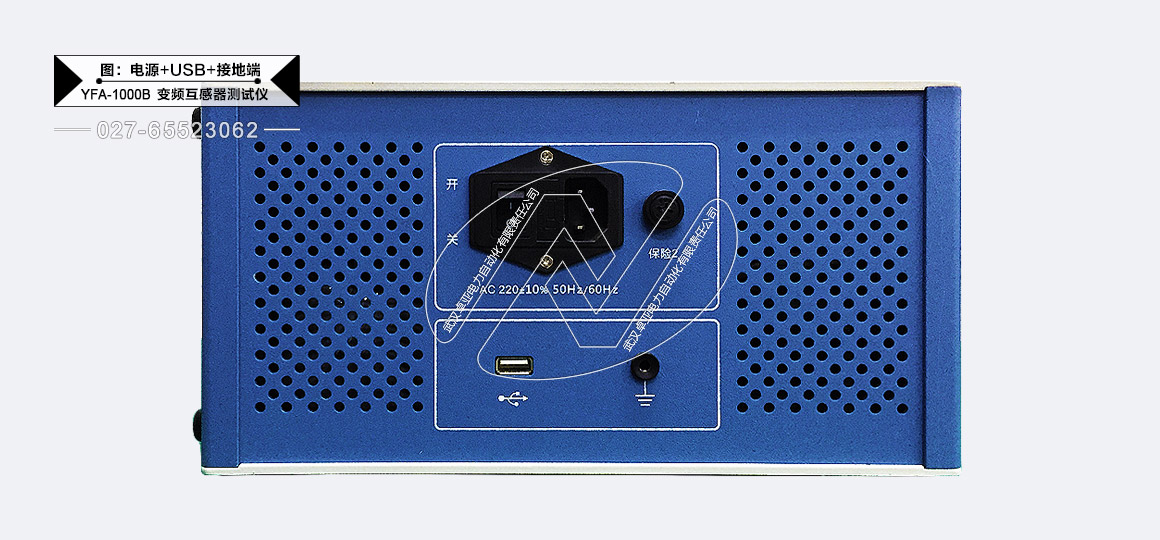

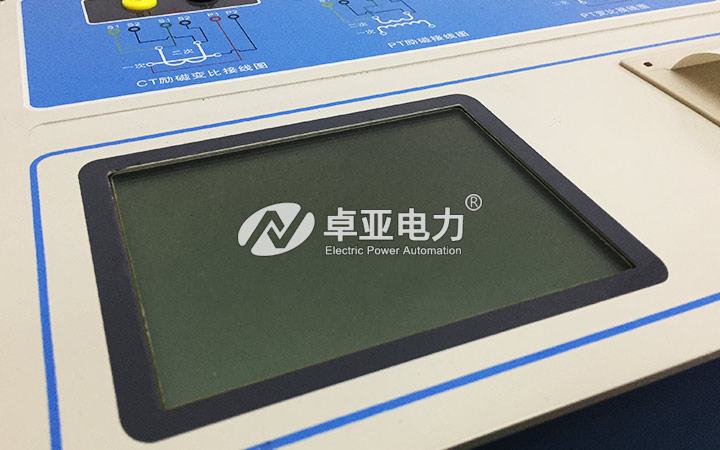

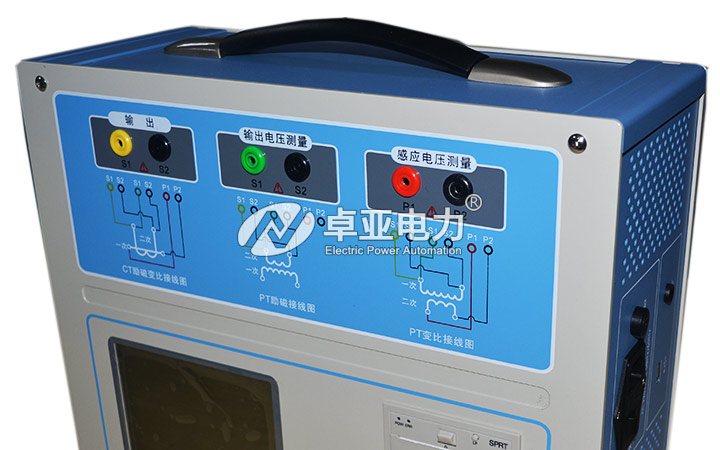

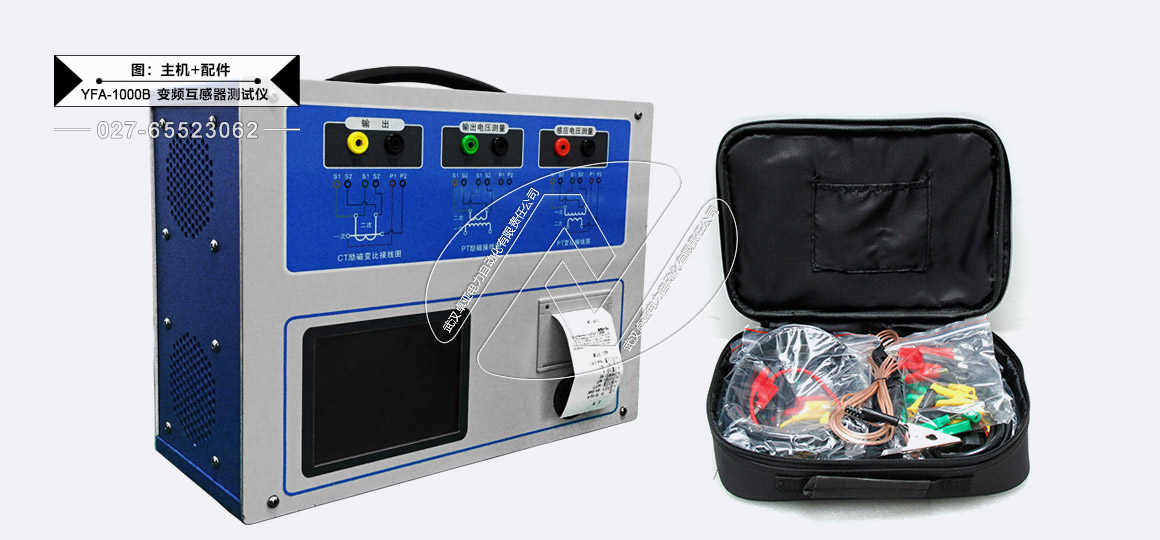

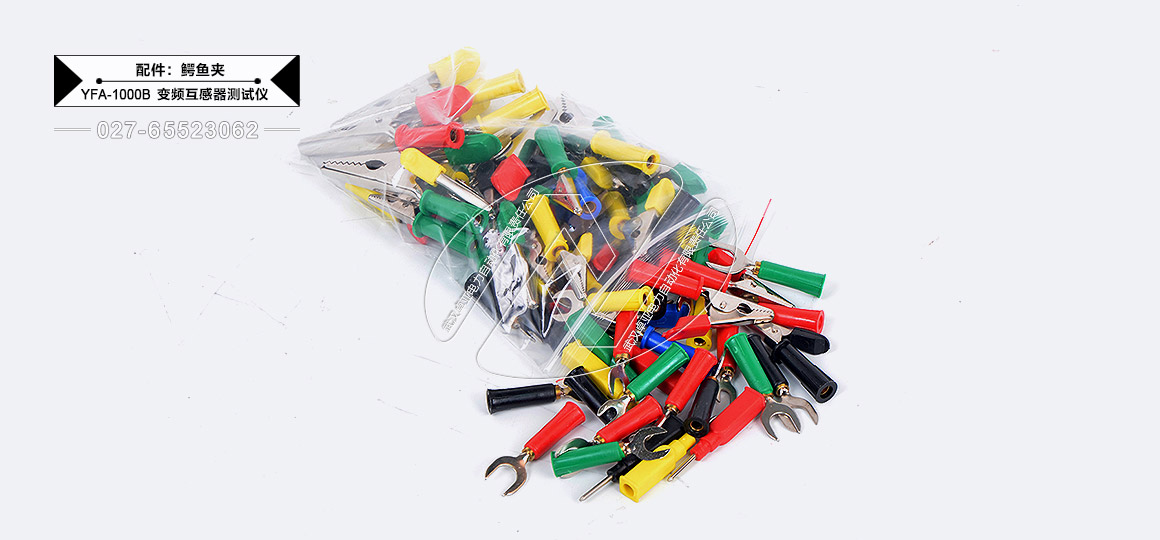

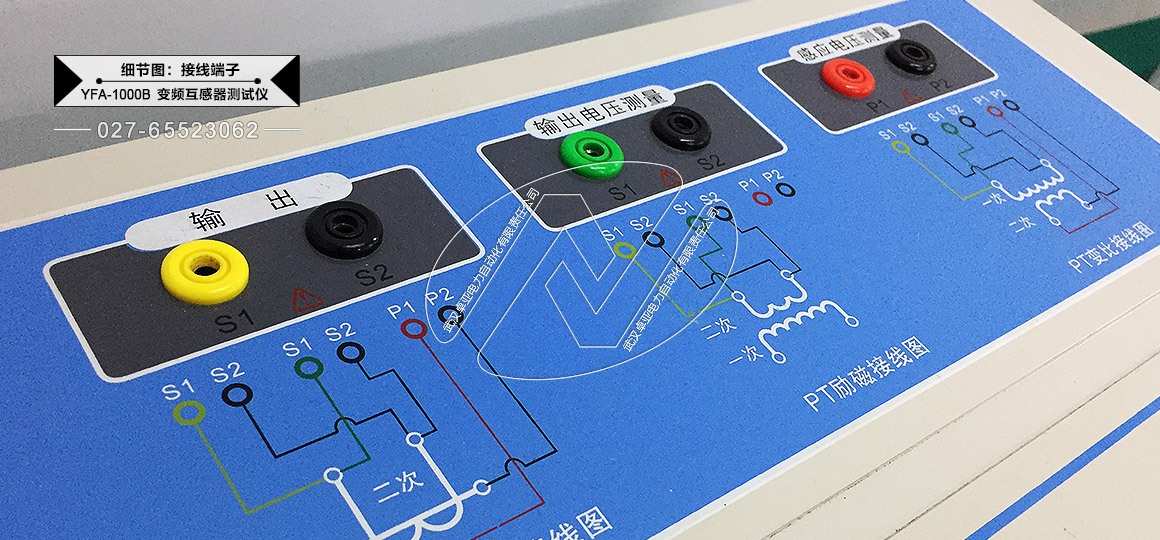

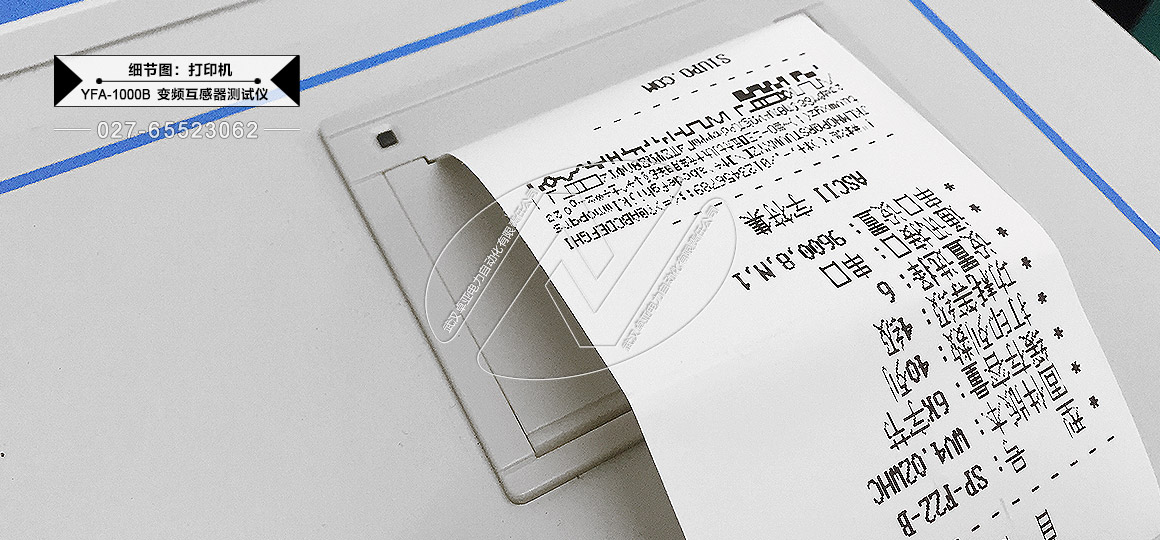

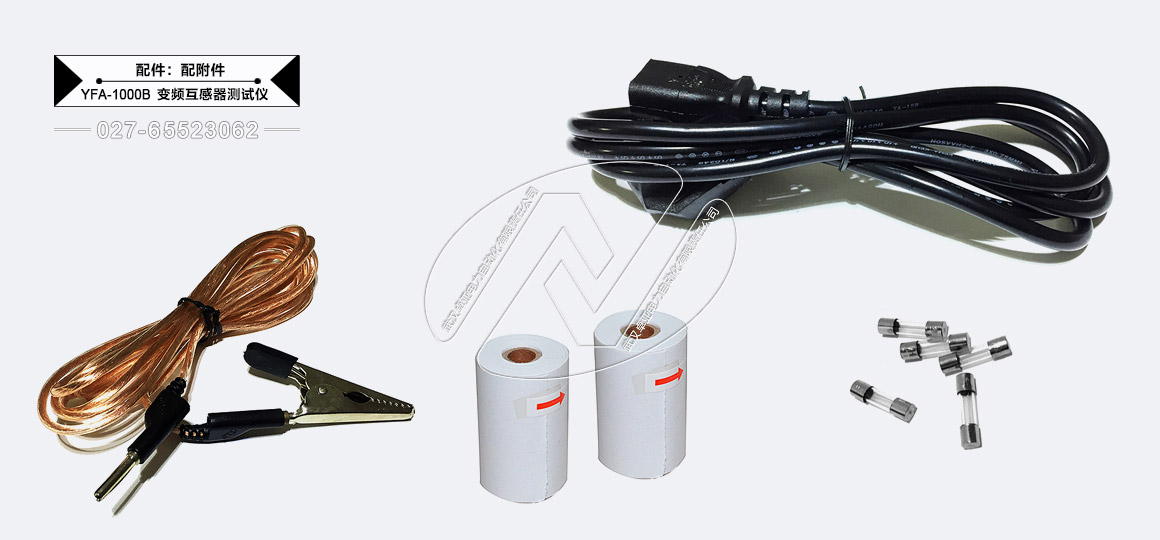

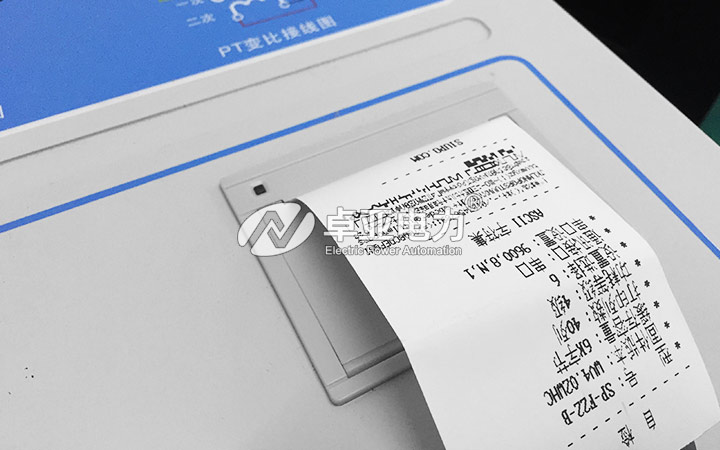

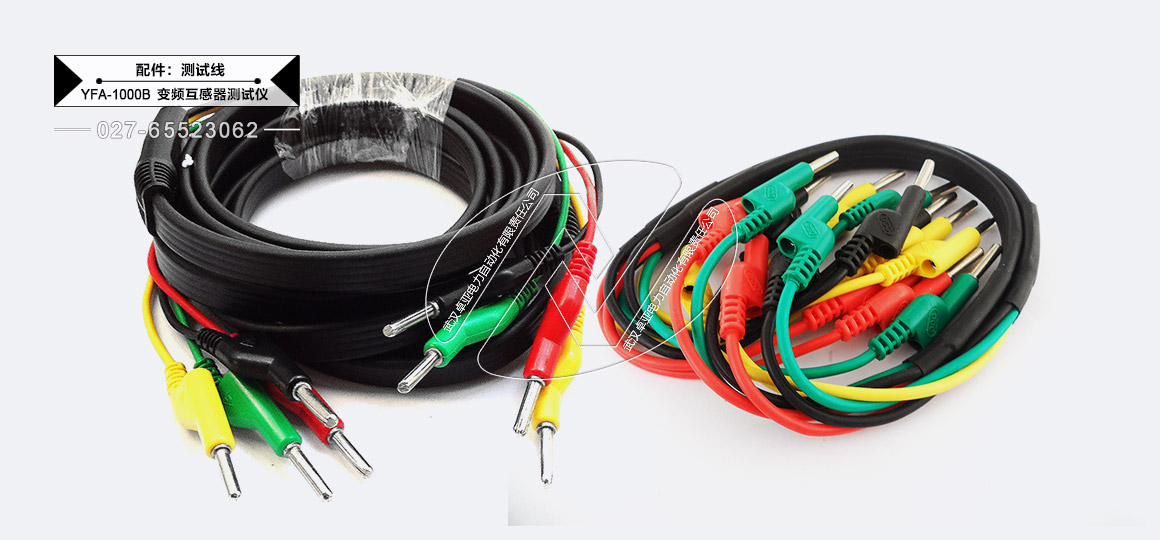

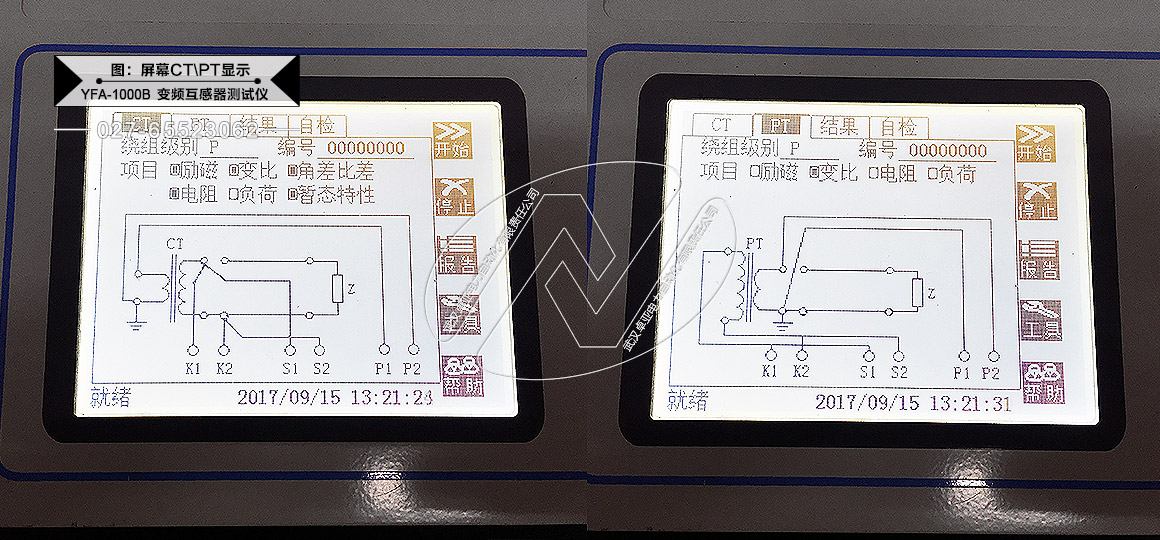

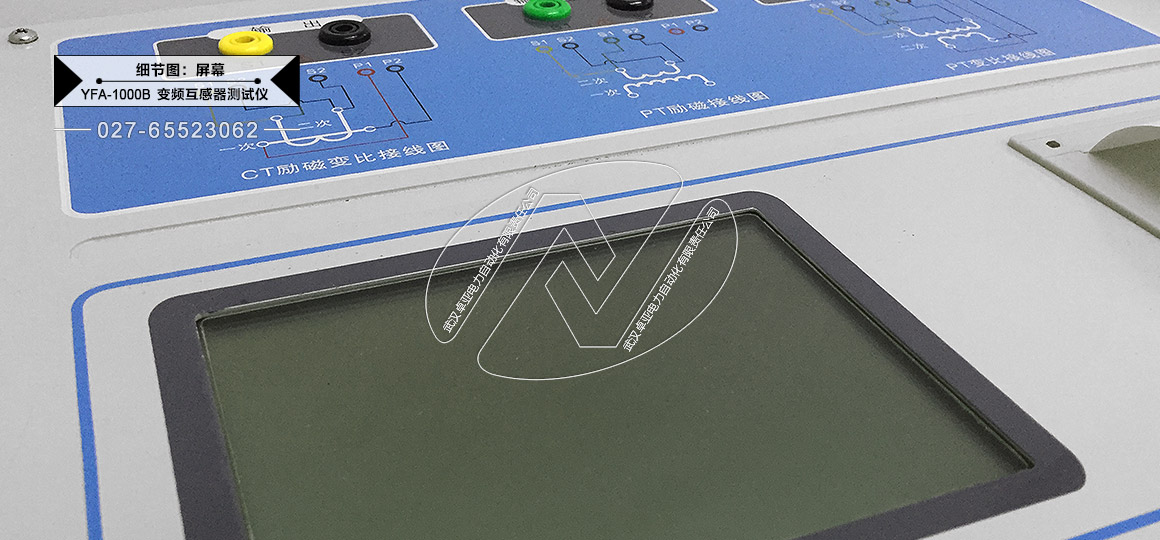

產品細節—— Picture
試驗技術
相關產品
YFA-1000B型變頻互感器綜合測試儀說明書中詳細介紹了變頻互感器綜合測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YFA-1000B 變頻互感器綜合測試儀說明書
