輸電線路異頻參數測試儀
YXL-Y輸電線路異頻參數測試儀，武漢卓亞電力自動化有限責任公司是輸電線路異頻參數測試儀廠家，輸電線路異頻參數測試儀快速準確完成線路的正序電容，正序阻抗，零序電容，零序阻抗等參數的測量，是電力輸電線路及鐵路單位理想儀器，輸電線路異頻參數測試儀又稱線路異頻參數測試儀、輸電線路參數測試儀及輸電線路電氣參數測試儀 ……
卓亞電力承諾：網站所售本產品滿足電力標準DL/T741-2010，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
YXL-Y輸電線路異頻參數測試系統及輸電線路異頻參數測試儀又稱異頻線路參數測試儀及線路參數測試儀，輸電線路異頻參數測試儀針對線路異頻參數測試間耦合越來越嚴重，導致線路之間異頻參數測試的干擾大而影響測試精度而設計的一款異頻線路參數測試儀，該異頻線路參數測試儀是鐵路單位、電力試驗檢修單位的必備輸電線路異頻參數測試儀。
YXL-Y輸電線路異頻參數測試系統是武漢卓亞電力研發中心針對線路間耦合越來越嚴重，導致線路之間測試的干擾大而影響測試精度而設計的一款異頻參數測試系統，該輸電線路異頻參數測試儀是鐵路單位、電力試驗檢修單位的必備測試儀，該輸電線路異頻參數測試系統由集成異頻測試電源、測量儀表、數學模型電路于一體的異頻綜合測試系統，輸電線路異頻參數測試系統消除現場強干擾的影響，獨特采用47.5Hz和52.5Hz的輸出頻率測試，保證測試儀設備的安全，能極其方便快速、準確地測量輸電線路的工頻參數。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | YXL-Y | |
| 名稱 | 輸電線路異頻參數測試系統 | |
| 供電電源 | 三相，AC380V±10%，15A，50Hz (有效值) | |
| 內部異頻電源特性 | 最大輸出電壓 | 三相，0～200V(有效值＜±1%) |
| 最大輸出電流 | 5A | |
| 輸出頻率 | 47.5Hz，52.5Hz (＜±0.1HZ) | |
| 有功功率 | 功率因數在0.1～1.0時，±0.5%讀數±1個字 | |
| 有功功率 | 47.5Hz，52.5Hz (＜±0.1HZ) | |
| 最大輸出功率 | 三相3×3kW(9kW) | |
| 具備測量兩相線路的功能(包括直流輸電線路和電氣化鐵路牽引線路) | ||
| 測量范圍 | 電容 | 0.1～30μF |
| 阻抗 | 0.1～400Ω | |
| 阻抗角 | 0°～360° | |
| 線路長度從0.3km到400km均應能夠穩定準確測試 | ||
| 測量分辨率 | 電容 | 0.01μF |
| 阻抗 | 0.01Ω | |
| 阻抗角 | 0.01° | |
| 測量準確度 | 電容 | ≥1μF時，±1%讀數±0.01μF |
| ＜1μF時，±3%讀數±0.01μF | ||
| 阻抗 | ≥1Ω時，±1%讀數±0.01Ω | |
| ＜1Ω時，±3%讀數±0.01Ω | ||
| 阻抗角 | 測試條件：電流＞0.1A | |
| ±0.3°(電壓＞1.0V)，±0.5°(電壓:0.2V～1.0V) | ||
| 保護功能護功能 | 測試儀具有過流、過壓、接地等保護功能。 測試儀面板帶有三相保險，過流過壓都是通過保險保護測試儀安全和操作人員安全(前提是按照高壓試驗安全操 作要求，將測試儀大地端子可靠接地)，不會燒壞測試儀。 | |
| 波形畸變率 | 正弦波，畸變率＜2%。 | |
| 絕緣性能、抗震性能 | 絕緣電阻(MΩ) | |
| 電源輸入端 | 大于10 MΩ | |
| 電流輸出端 | 大于10 MΩ | |
| 電壓測量端 | 大于10 MΩ | |
| 耐壓強度 | 1.5kV，1min，無擊穿飛弧；滿足長途、惡劣路面運輸,試驗室做0.5m跌落試驗后能可靠穩定測試 | |
| 抗干擾參數 | 抗干擾電流 | 線路首末兩端短接接地時不小于50A。 能在測試儀輸出信號與干擾信號之比為1：10的條件下穩定準確完成測試。 具有二相線路工頻參數測試的功能。 |
| 使用環境 | 使用環境：環境溫度：-15℃～40℃；相對濕度：≤90% | |
| 外形尺寸 | 550*440*585mm3 | |
| 重量 | 61kg | |
產品功能—— Features
2、抗干擾能力強，能在異頻信號與工頻干擾信號之比為1：10的條件下準確測量
3、輸電線路異頻參數測試儀外部接線簡單，僅需一次接入被測線路的引下線就可以完成全部的線路參數測量
4、輸電線路異頻參數測試系統以DSP數字信號處理器為內核，實現測試電源、儀表、計算模型集成化，將一卡車的設備濃縮為一臺測試儀。大屏幕漢字顯示液晶，旋轉鼠標操作方式，面板漢字微型打印機打印結果，操作十分簡便
5、測試過程快捷，測試儀自動完成測試方式控制、升壓降壓控制和數據測量和計算，并打印測量結果，一個序參數的測量約一分鐘就能完成，試驗時間縮短，工作量大大減小，5分鐘內可完成傳統方法兩個小時的工作量
6、測量精度高，測試儀本身提供接近工頻的異頻電源(47.5Hz和52.5Hz)，輕松分離工頻及雜波干擾，有效地實現小信號的高精度測量
7、該輸電線路異頻參數測試儀解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題
8、輸電線路異頻參數測試系統可以保存2048組測試數據，并能夠通過USB接口導出到上位計算機進行數據管理及報告生成

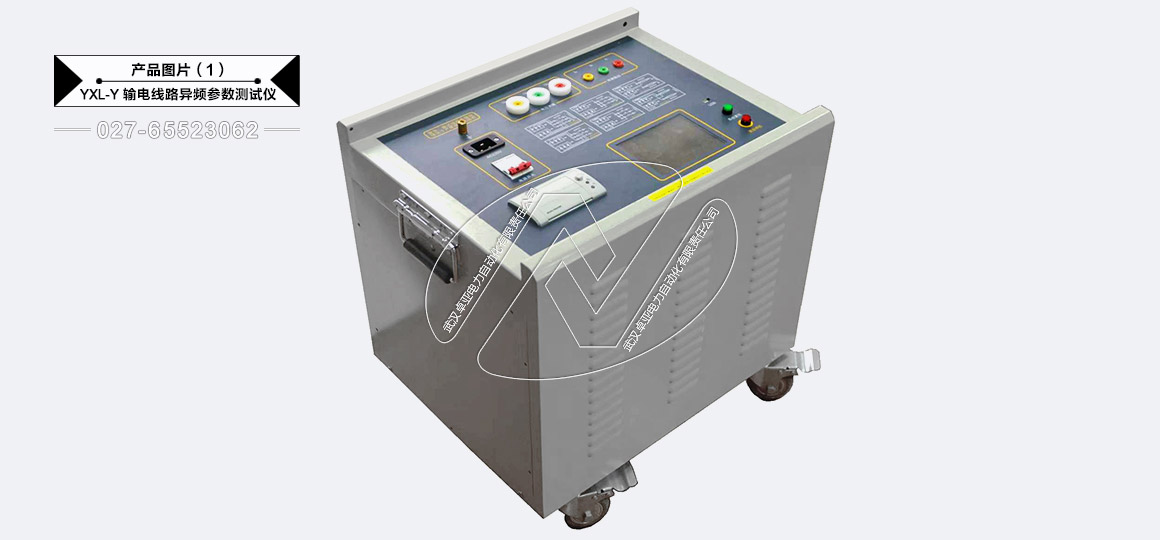

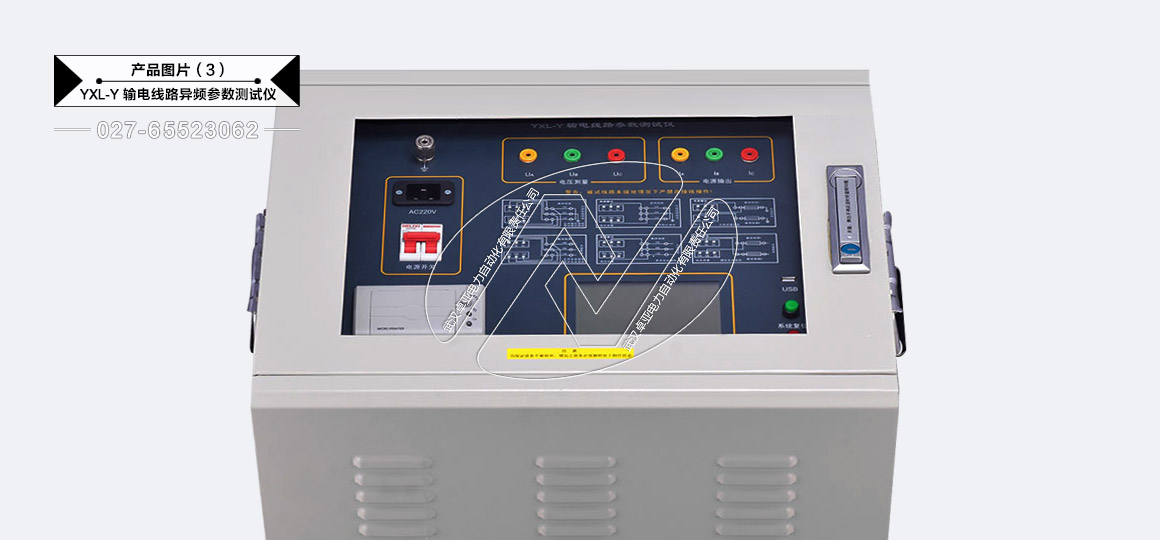

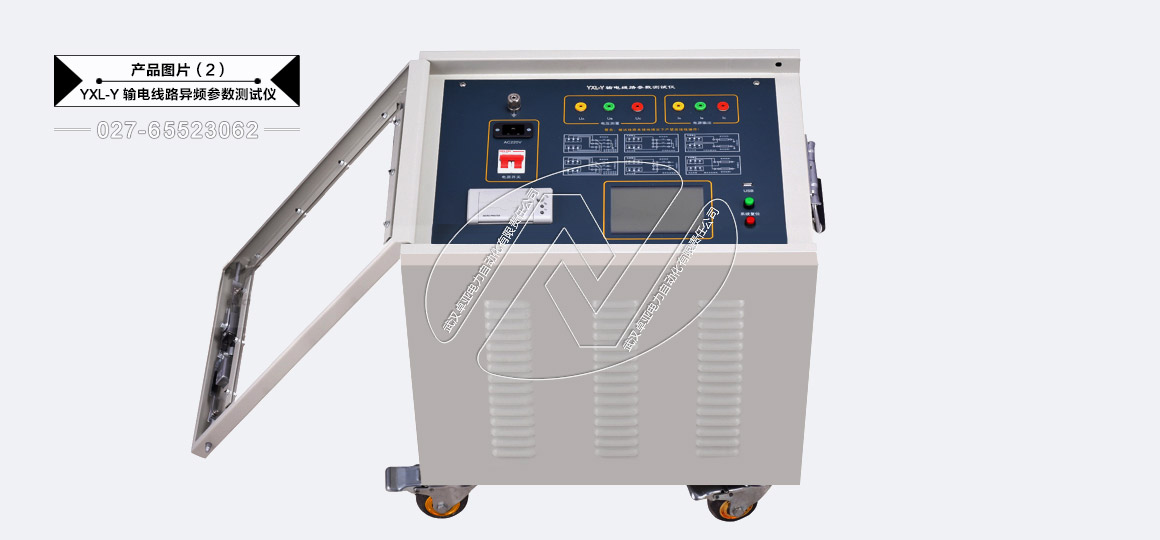

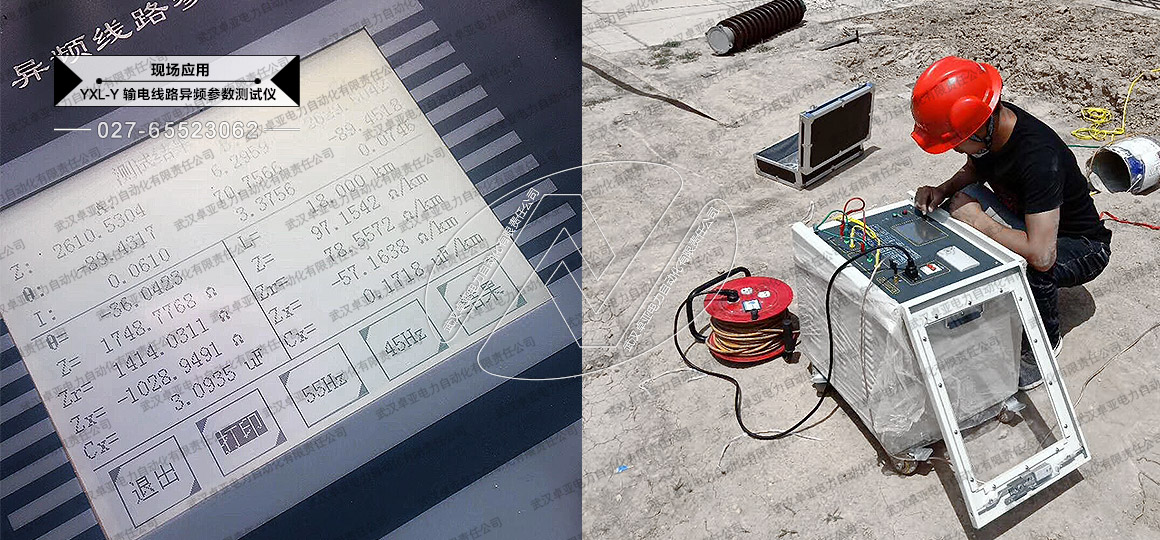

圖片展示—— Photo
試驗技術
相關產品
YXL-Y型輸電線路異頻參數測試儀說明書中詳細介紹了輸電線路異頻參數測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YXL-Y 輸電線路異頻參數測試儀說明書
