絕緣子鹽密測試儀
YYM-H
卓亞電力承諾：網站所售本產品滿足電力標準GB/T26218.1-2010，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
YYM-H 絕緣子鹽密測試儀（絕緣子鹽密度測試儀）用于測量絕緣子表面污穢狀況的嚴重程度，絕緣子鹽密測試儀一般用于高線架空線路、發電廠、變電所等場所的外絕緣設備鹽密度測量。絕緣子鹽密測試儀也可用于電力系統設備的防污閃檢測。
絕緣子鹽密測試儀是測量絕緣子表面等值附鹽密度（以下簡稱“鹽密”）的專用測量儀器，同時還可以測量溶液的電導率和溫度。絕緣子鹽密測試儀以其測量精度高、測量范圍大、使用方便等特點廣泛地應用于電力、教學、科研及其它相關行業。
污穢等級的劃分和污穢等級分布圖的繪制是防污閃工作的基礎，準確的污穢等級分布圖是選擇輸、變電設備電瓷外絕緣爬距的依據。絕緣子表面等值附鹽密度值是判斷電瓷外絕緣污穢狀況嚴重程度的定量數據，是劃分污穢等級和繪制污區圖的重要依據之一。因此鹽密測量工作對電力系統安全運行有著重要的意義。
參照標準
GB/T16434–1996《高壓架空線路和發電廠、變電所環境污穢分級及外絕緣選擇標準》
GB/T16434‐200X《污穢條件下高壓絕緣子的選擇和尺寸確定第 1 部分：定義、信息和一般原則》
Q/GDW152‐2006《高壓架空線路和發電廠、變電所環境污區分級及外絕緣選擇標準》
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | YYM-H | |
| 名稱 | 絕緣子鹽密測試儀、絕緣子鹽密度測試儀 | |
| 測量范圍 | 鹽密 | 0.0001mg/cm2～9.9999mg/cm2(按X-4.5型絕緣子為準) |
| 溫度 | 0℃～95℃ | |
| 阻性電流測量范圍(峰值) | 電導率 | 0～100000μs/cm |
| 精度 | 鹽密 | 分辨率0.0001位，滿量程精度優于±2% |
| 溫度 | 分辨率0.1位，精度優于±0.5℃ | |
| 電導率 | 分辨率為量程的1/1000，滿量程精度優于±0.5% | |
| 注：在測試低濃度溶液時選用電極常數K值小的電極；在測試高濃度溶液時選用電極常數K值大的電極詳細選型參見第九節隨機附件部分 | ||
| 輸出方式 | A．液晶顯示測量結果（480*272彩色觸摸屏） | |
| B．通過打印機可直接輸出測量數據 | ||
| C．可將數據導出至U盤 | ||
| 使用條件 | 環境溫度 | 0℃～50℃ |
| 相對濕度 | ≤80% | |
| 電源 | AC 220V±10% | |
| 尺寸與重量 | 體積 | 355×250×140mm3 |
| 重量 | 約2.5kg | |
產品功能—— Features
2、絕緣子鹽密測試儀測量范圍大，鹽密范圍 0.0001mg/cm2～9.9999mg/cm2
3、中英文界面可自主切換
4、采用 480*272 彩色觸摸液晶屏幕
5、絕緣子鹽密測試儀可直接顯示并打印鹽密度、電導率、溫度、污穢等級、統一爬電比距
6、自動進行溫度補償，直接顯示 20℃時的標準電導率和等值附鹽（ESDD）
7、絕緣子鹽密度測試儀具有自動祛除原溶液含鹽量的功能，降低了對清洗液的要求
8、自動將不帶電測量的鹽密度（ESDD）轉換為帶電測量的鹽密度（ESDD）
9、可存儲 10 萬組記錄，并可將記錄導出至U 盤或通過打印機打印
10、可查閱、刪除、導出單條記錄，也可刪除所有記錄
11、內置大容量充電鋰電池（2600mAh），適合野外現場使用。

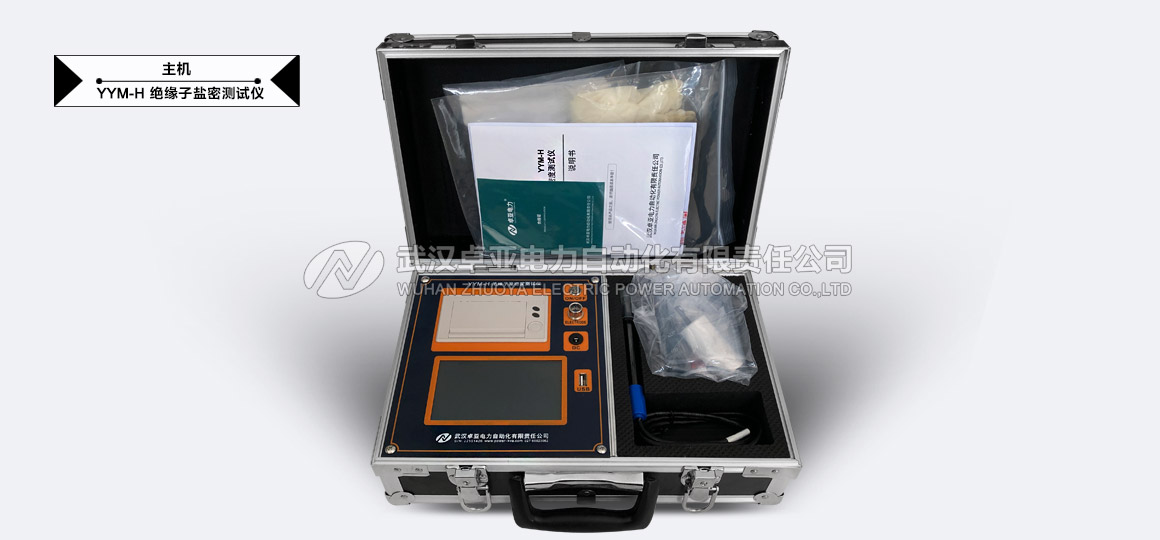

圖片展示—— Photo

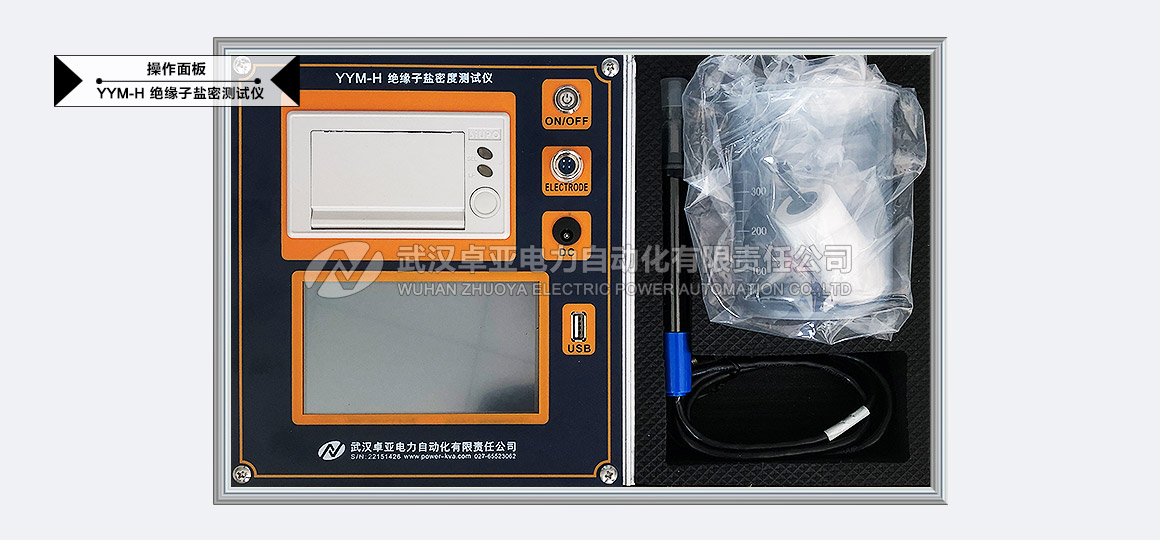

產品細節—— Picture
相關術語
1、參照盤形懸式絕緣子
reference cap and pin insulator
XP‐70、XP‐160、LXP‐70 和 LXP‐160 普通盤形懸式絕緣子（根據 GB/T 7253），通常 7~9片組成一串用來測量現場污穢度。
2、爬電距離
creepage distance
在兩個導電部分之間，沿絕緣體表面的最短距離。注：水泥或其他非絕緣膠合材料表面不認為是爬電距離的構成部分。如果絕緣子的絕緣件的某些部分覆蓋有高電阻層，則該部分應認為是有效絕緣表面并且沿其上面的距離應包括在爬電距離內。
3、統一爬電比距
unified specific creepage distance（USCD）
絕緣子的爬電距離與其兩端承擔的最高運行電壓（對于交流系統，為最高相電壓）之比，mm/kV。
4、附鹽密度
salt deposit density（SDD）
人工涂覆于給定絕緣子表面（不包括金屬部件和裝配材料）上氯化鈉總量除以表面積，mg/cm²。
5、等值附鹽密度
equivalent salt deposit density（ESDD）
絕緣子單位絕緣表面上的等值附鹽量，mg/cm²。
6、不溶物密度（簡稱灰密）
non soluble deposit density（NSDD）
絕緣子單位絕緣表面上清洗的非可溶殘留物總量除以表面積，mg/cm²。
7、現場等值鹽度
site equivalent salinity（SES）
根據 GB/T 4585 進行鹽霧試驗時的鹽度。用該鹽度試驗，在相同絕緣子和相同電壓下， 產生的泄露電流峰值與現場自然污穢條件下的泄露電流基本相同。
8、現場污穢度
site pollution severity（SPS）
在適當的時間段內測量到的污穢嚴重程度 ESDD/NSDD 或 SES 的最大值。
9、現場污穢度等級
site pollution severity class
將污穢嚴重程度從非常輕到非常嚴重按 SPS 的分級。
10、帶電系數 K1
energy coefficient K1
同形式絕緣子帶電所測 ESDD/NSDD（SES）值與非帶電所測 ESDD/NSDD（SES）值之比，
K1 一般為 1.1~1.5。
維護保養
1、電導電極在使用前應用蒸餾水或去離子水浸泡，祛除電極表面的污物。用后也要用蒸餾水清洗干凈，干后收藏。要保持電導電極的清潔。 2、電導電極的電極頭容易敲碎。測量時，小心勿碰撞容器，以免損壞。 3、長時間不用時，請將電池電量充滿后存放。
GB/T16434–1996 污穢等級劃分表
線路和發電廠、變電所污穢等級
通盤形絕緣子現場污穢度與等值鹽密/灰密的關系
注 1：E1～E7 對應表 1 中的 7 種典型污穢示例，a‐b、b‐c、c‐d、d‐e 為各級污區的分界線；
注 2：三條直線分別為灰密鹽密比值為 10:1、5:1、2:1 的等灰鹽比線。
標準配件—— Accessories
說明：標準配(附)件，僅供參考，具體附件以說明書為準。
