1、絕緣子附鹽密度測試儀具有量程自動切換功能，測量速度快（2.5s/次）
2、絕緣子附鹽密度測試儀測量范圍大，鹽密范圍 0.0001mg/cm2～9.9999mg/cm2
3、中英文界面可自主切換
4、采用 480*272 彩色觸摸液晶屏幕
5、絕緣子鹽密測試儀可直接顯示并打印鹽密度、電導率、溫度、污穢等級、統一爬電比距
6、自動進行溫度補償，直接顯示 20℃時的標準電導率和等值附鹽（ESDD）
7、絕緣子附鹽密度測試儀具有自動祛除原溶液含鹽量的功能，降低了對清洗液的要求
8、自動將不帶電測量的鹽密度（ESDD）轉換為帶電測量的鹽密度（ESDD）

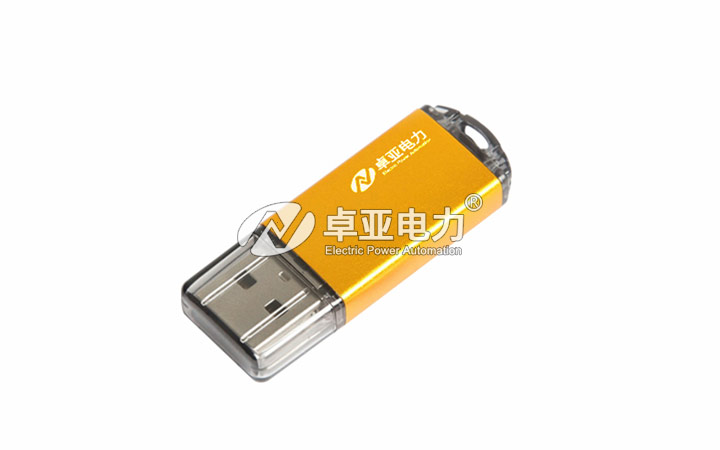

9、可存儲 10 萬組記錄，并可將記錄導出至U 盤或通過打印機打印
10、可查閱、刪除、導出單條記錄，也可刪除所有記錄
11、內置大容量充電鋰電池（2600mAh），適合野外現場使用。

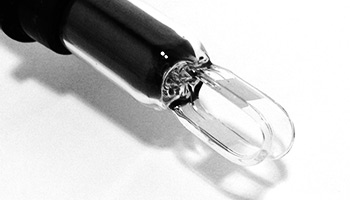

高精度鉑黑電極，常數K=1.0 標配電極常數 K=1.0 的電極，用于絕緣子鹽密度 ESDD 的測量。如使用絕緣子附鹽密度測試儀用作其它用途，需另配電極。

自帶中英文界面，可自主切換 絕緣子附鹽密度測試儀具有中文及英文兩種不同的界面，可自主手動切換，滿足多種用戶需求

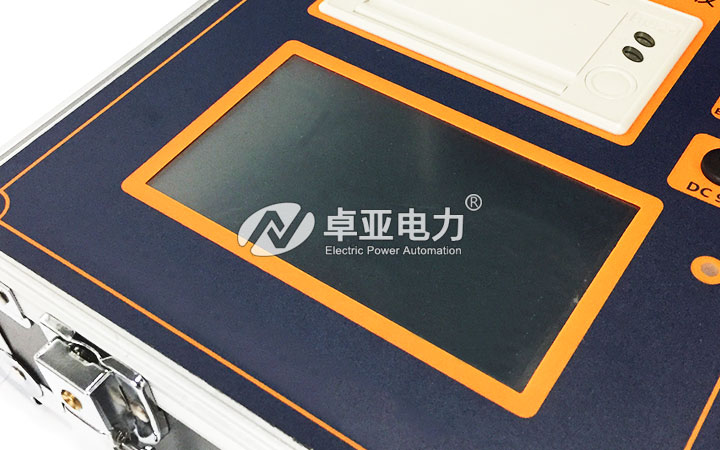

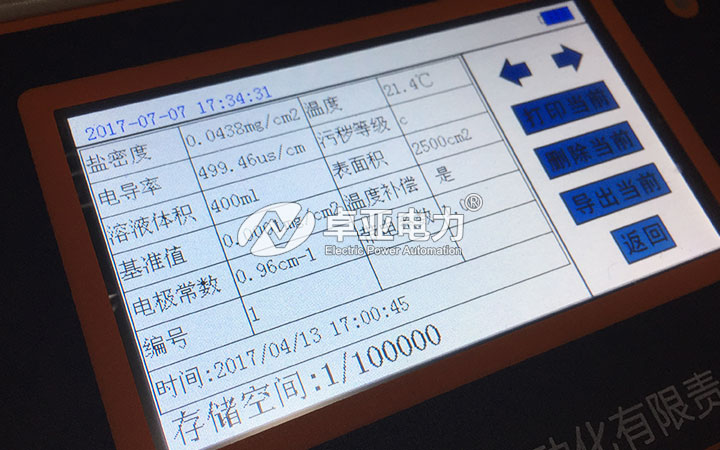

4.3寸TFT彩色觸摸屏，480×272液晶屏幕 絕緣子附鹽密度測試儀搭載480×272像素彩色液晶屏幕，可觸摸操作，非常方便。

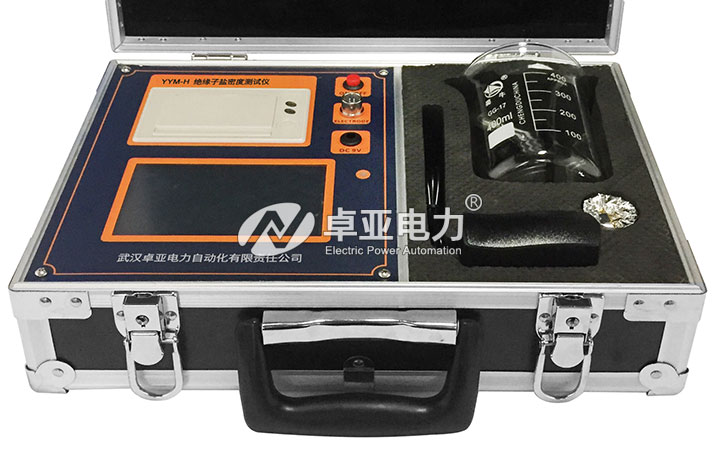

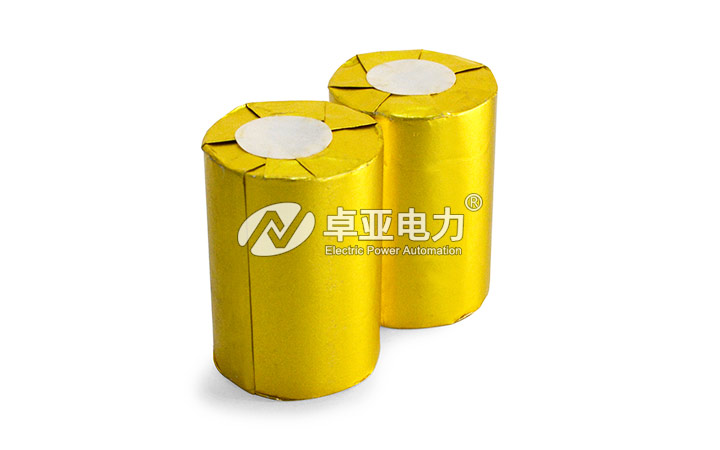

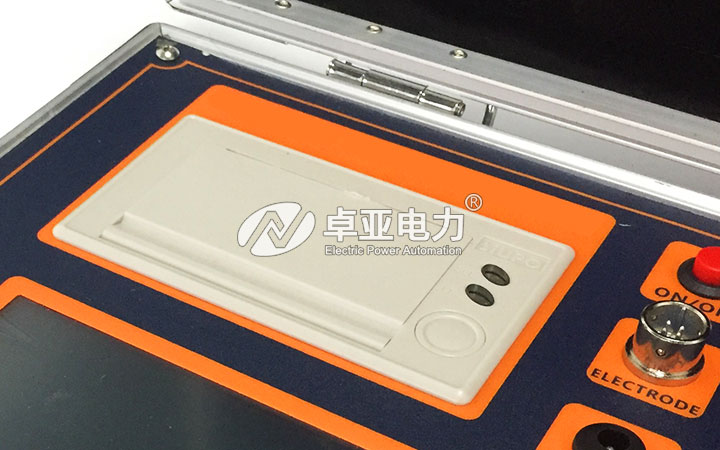

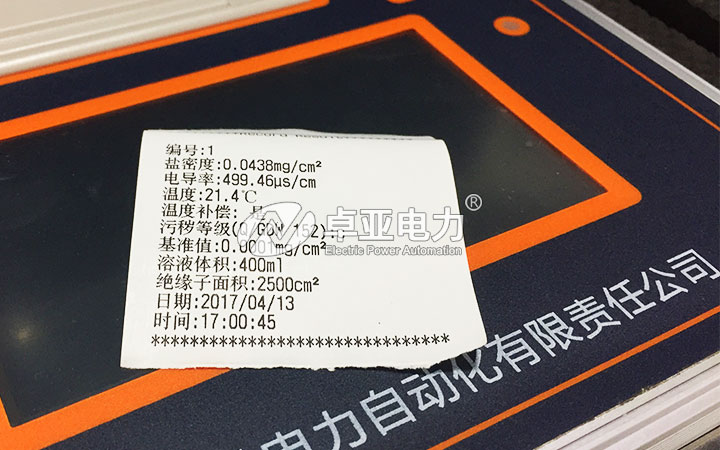

數據時實打印，真實、有效地記錄結果 數據輸出方式同時具有打印機及USB輸出，絕緣子附鹽密度測試儀帶微型打印機，方便現場準確、真實、有效地記錄結果。

直接顯示測量數據，自動溫度補償 絕緣子附鹽密度測試儀可直接顯示并打印鹽密度、電導率、溫度、污穢等級、統一爬電比距。自動進行溫度補償，直接顯示 20℃時的標準電導率和等值附鹽（ESDD）。

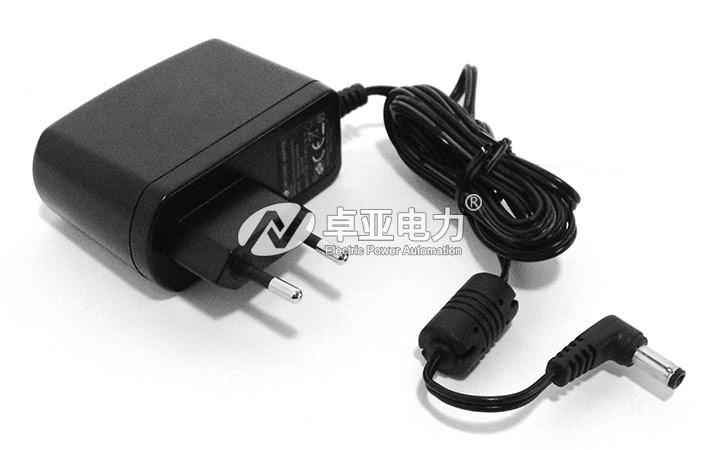

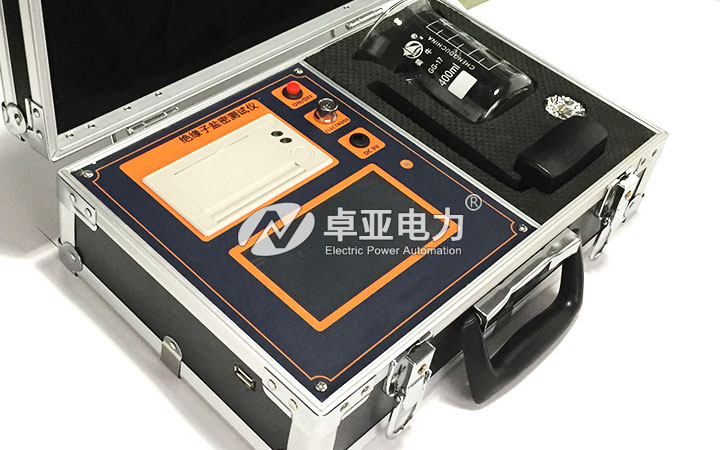

交直流兩種方案供電，方便戶外使用 絕緣子附鹽密度測試儀采用外置電源和內置電池兩種方案，同時方便實驗室和戶外使用。

相關術語

1、參照盤形懸式絕緣子 reference cap and pin insulator
XP‐70、XP‐160、LXP‐70 和 LXP‐160 普通盤形懸式絕緣子（根據 GB/T 7253），通常 7~9片組成一串用來測量現場污穢度。

2、爬電距離 creepage distance
在兩個導電部分之間，沿絕緣體表面的最短距離。注：水泥或其他非絕緣膠合材料表面不認為是爬電距離的構成部分。如果絕緣子的絕緣件的某些部分覆蓋有高電阻層，則該部分應認為是有效絕緣表面并且沿其上面的距離應包括在爬電距離內。

3、統一爬電比距 unified specific creepage distance（USCD）
絕緣子的爬電距離與其兩端承擔的最高運行電壓（對于交流系統，為最高相電壓）之比，mm/kV。

4、附鹽密度 salt deposit density（SDD）
人工涂覆于給定絕緣子表面（不包括金屬部件和裝配材料）上氯化鈉總量除以表面積，mg/cm²。

5、等值附鹽密度 equivalent salt deposit density（ESDD）
絕緣子單位絕緣表面上的等值附鹽量，mg/cm²。

6、不溶物密度（簡稱灰密） non soluble deposit density（NSDD）
絕緣子單位絕緣表面上清洗的非可溶殘留物總量除以表面積，mg/cm²。

7、現場等值鹽度 site equivalent salinity（SES）
根據 GB/T 4585 進行鹽霧試驗時的鹽度。用該鹽度試驗，在相同絕緣子和相同電壓下， 產生的泄露電流峰值與現場自然污穢條件下的泄露電流基本相同。

8、現場污穢度 site pollution severity（SPS）
在適當的時間段內測量到的污穢嚴重程度 ESDD/NSDD 或 SES 的最大值。

9、現場污穢度等級 site pollution severity class
將污穢嚴重程度從非常輕到非常嚴重按 SPS 的分級。

10、帶電系數 K1 energy coefficient K1
同形式絕緣子帶電所測 ESDD/NSDD（SES）值與非帶電所測 ESDD/NSDD（SES）值之比， K1 一般為 1.1~1.5。

維護保養

1、電導電極在使用前應用蒸餾水或去離子水浸泡，祛除電極表面的污物。用后也要用蒸餾水清洗干凈，干后收藏。要保持電導電極的清潔。
2、電導電極的電極頭容易敲碎。測量時，小心勿碰撞容器，以免損壞。
3、長時間不用時，請將電池電量充滿后存放。

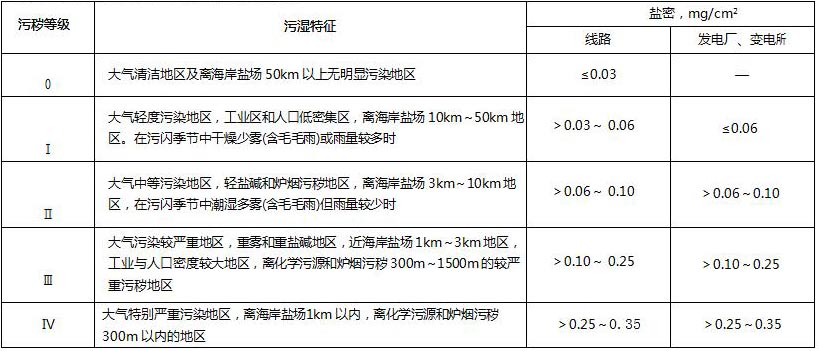

GB/T16434–1996 污穢等級劃分表

線路和發電廠、變電所污穢等級

輸電線路和發電廠、變電所絕緣子污穢等級劃分

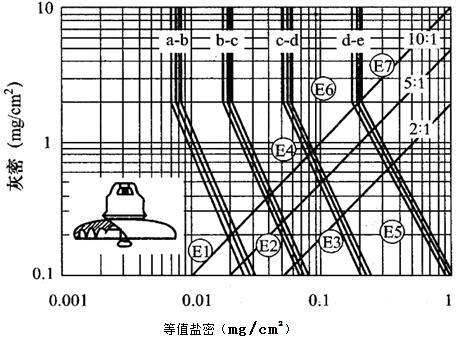

通盤形絕緣子現場污穢度與等值鹽密/灰密的關系

通盤形絕緣子現場污穢度與等值鹽密/灰密的關系

注 1：E1～E7 對應表 1 中的 7 種典型污穢示例，a‐b、b‐c、c‐d、d‐e 為各級污區的分界線；
注 2：三條直線分別為灰密鹽密比值為 10:1、5:1、2:1 的等灰鹽比線。
