電容式電壓互感器測試儀
YPT-C電容式電壓互感器測試儀，武漢卓亞電力自動化有限責任公司是電容式電壓互感器測試儀廠家，電容式電壓互感器測試儀主要用于測試電容式電壓互感器PT（CVT）、電磁式電壓互感器PT的特性及誤差測試，是互感器測試的專業產品，電容式電壓互感器測試儀又稱電容式電壓互感器現場測試儀、電壓互感器測試儀及電壓互感器測試儀 ……
卓亞電力承諾：網站所售本產品滿足電力標準GB/T4703-2007、DL/T1251-2013，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
YPT-C電容式電壓互感器測試儀是在傳統基于調壓器、升壓器、串聯諧振的互感器校驗裝置的基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型PT測試儀器。裝置采用高性能DSP+FPGA以及先進的ARM工控機、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | YPT-C | |
| 測試用途 | 電容式電壓互感器、電磁式電壓互感器特性測試。 | |
| 工作電源 | 輸入電壓 | 185Vac～250Vac |
| 允許輸入電壓 | 85Vac～264Vac | |
| 頻率 | 50/60Hz | |
| 允許頻率 | 45Hz～65Hz | |
| 輸入功率 | 800VA | |
| 接頭 | 標準交流插口60320 | |
| PT變比準確度 | 變比1～350 | 0.03%(典型值) |
| 變比350～1100 | 0.05%(典型值) | |
| 變比＞1100 | 0.07%(典型值) | |
| 相位測量 | 分辨率 | 0.01min |
| 準確度 | ±2min | |
| 二次繞組電阻測量 | 范圍 | 0Ω～500Ω |
| 分辨率 | 1mΩ | |
| 準確度 | 0.5%±2mΩ(保證值) | |
| 交流負載測量 | 范圍 | 0VA～1000VA |
| 分辨率 | 0.01VA | |
| 準確度 | 0.5%±0.05VA | |
| 輸出 | 低壓輸出 | 0～120V 5Arms，電流：12A（峰值）功率：600VA |
| 高壓輸出 | 0～3000V | |
| 環境條件 | 運行溫度 | -10℃～+50℃ |
| 存儲溫度 | -25℃～+70℃ | |
| 相對濕度 | 5%～95%，不結露 | |
| 物理特性 | 尺寸 | 365×290×155mm3 |
| 重量 | ≈18kg(不包括附件) | |
產品功能—— Features
2.測試范圍寬，能測試電壓等級為6kV~800kV電磁式電壓互感器
3.內部采用0.01級的標準電壓互感器，采用測差法測試互感器的低壓誤差；利用變頻測試技術得到工作區間的勵磁特性曲線，結合低壓實測的誤差值用外推法分析出互感器整個工作量程的誤差。儀器的測試等級可達到0.05級。測試過程中，最大產生不超過3kV的測試電壓，保證現場測試的安全性
4.測試接線簡單，操作簡單易學，只需根據引導提示操作即可輕松完成互感器校驗工作，大大提高了測試效率
5.具有智能判斷外部接線狀況，提示接線錯誤、變比、極性錯誤等
6.自動對測試數據進行化整，并判斷是否超差，超差數據使用反色顯示，對互感器的數據特性直觀明了
7.大規模存貯器可存儲現場測試數據多達10000條
8.采用鋁型材機箱，具備良好的抗干擾性，并且保障現場高壓試驗時的操作人員安全和設備安全

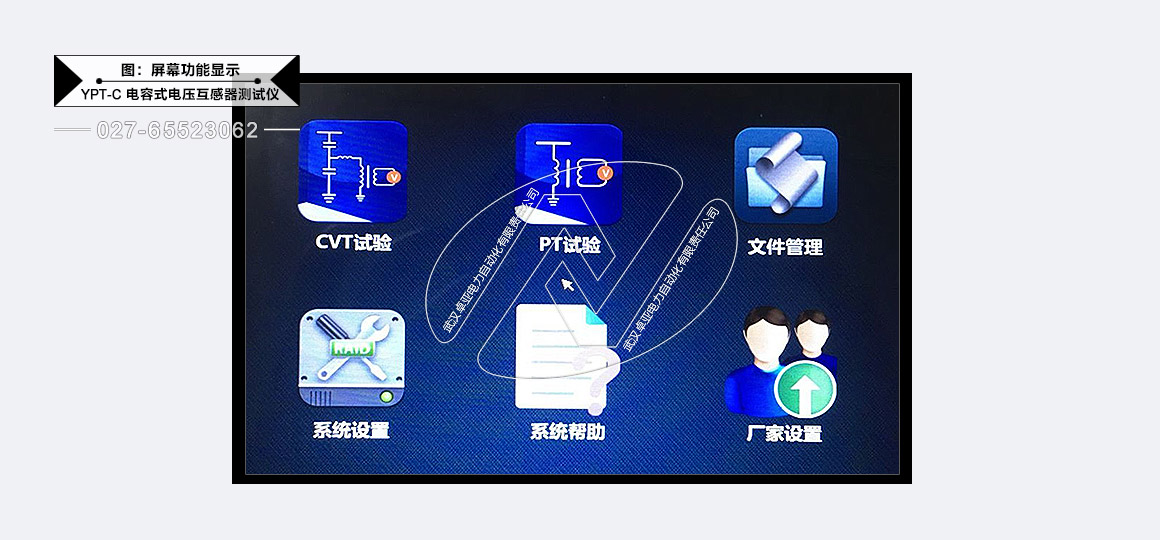

9.采用高分辨率大尺寸8寸真彩色液晶顯示，戶外強光下清晰顯示，帶有觸摸屏輔助操作，簡單快捷

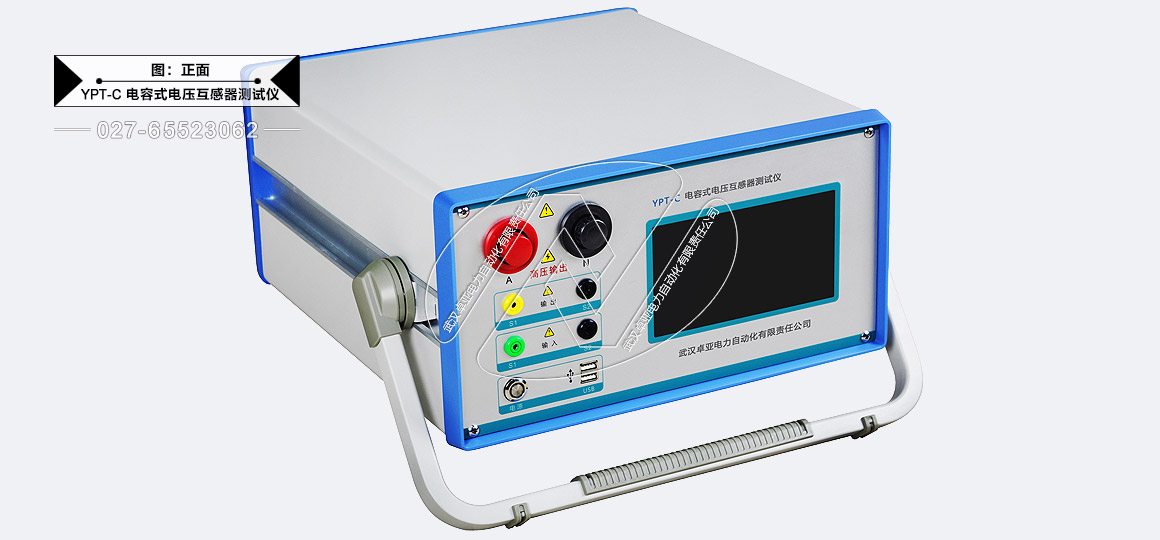

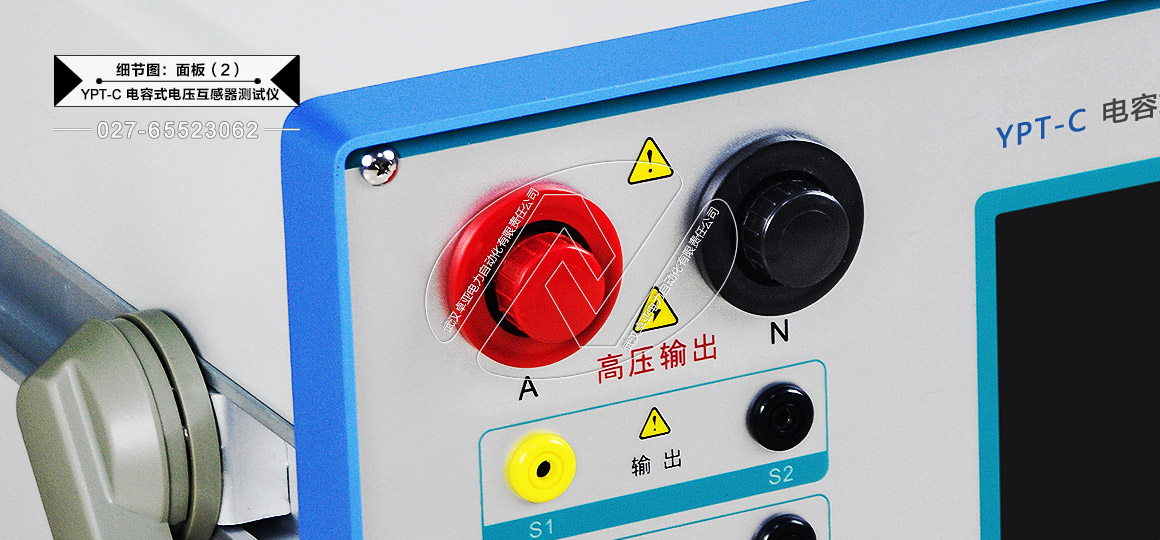

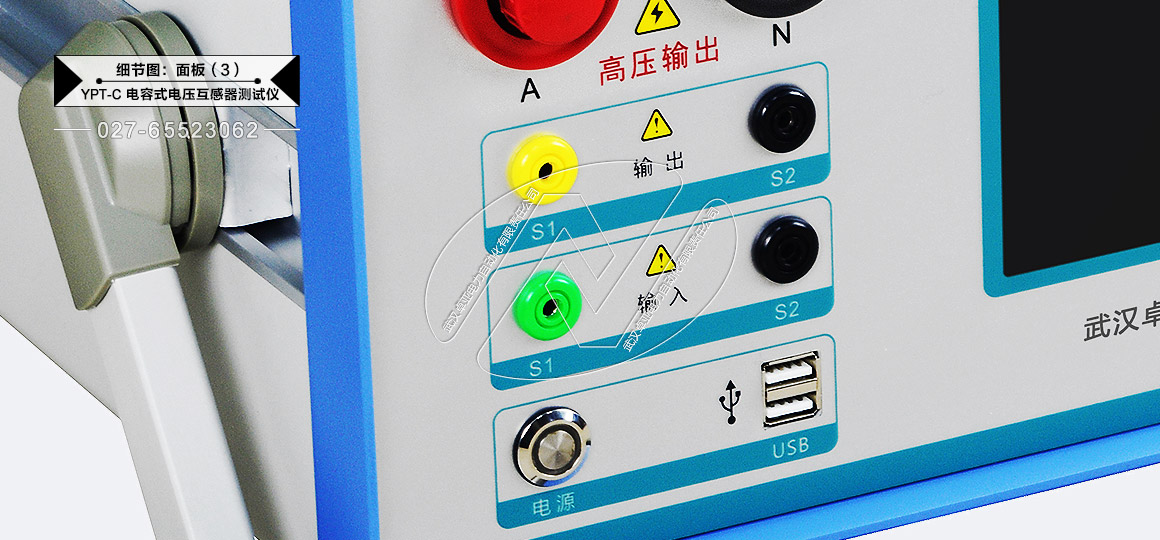

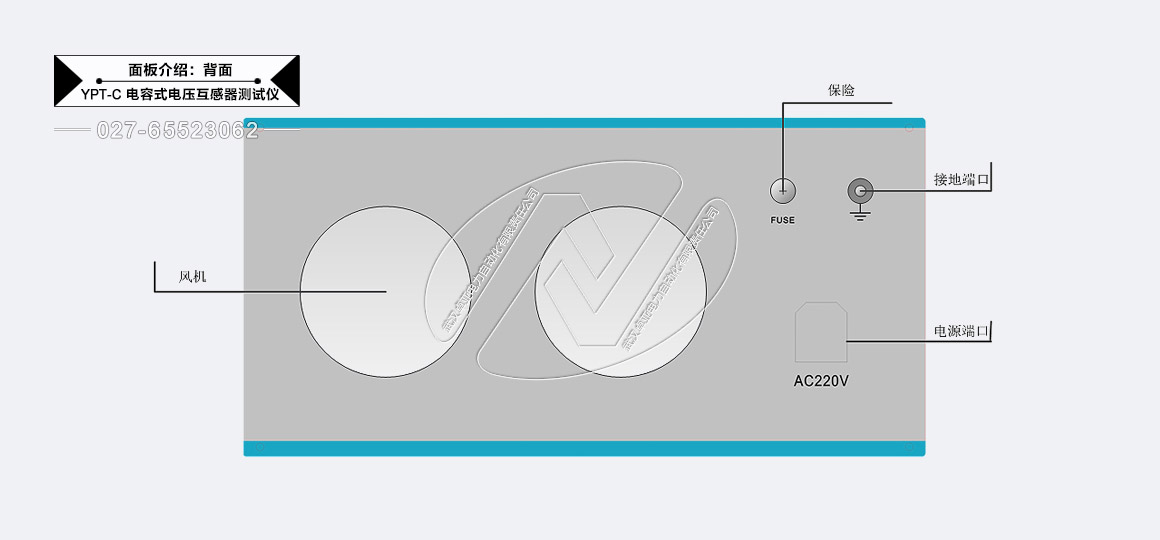

圖片展示—— Photo
試驗技術
相關產品
YPT-C型電容式電壓互感器測試儀說明書中詳細介紹了電容式電壓互感器測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YPT-C 電容式電壓互感器測試儀說明書
