5A地網接地電阻測試儀
YDW-5A通過測量大地網的地網阻抗、接觸電勢、跨步電壓、土壤電阻率、分布電勢等參數判斷地網的狀態
卓亞電力承諾：網站所售本產品滿足電力標準GB/T17949.1-2000、DL/T475-2006，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
5A地網接地電阻測試儀用于超大型、大型、中型地網的接地特性參數（地網阻抗、接觸電勢、跨步電壓、土壤電阻率、分布電勢）測量。通過測量大地網參數判斷地網的狀態。
別名：5A地網接地電阻測試儀、大地網接地電阻測試儀、地網接地電阻測量儀
5A地網接地電阻測試儀為一體化設計結構，內置變頻電源模塊，輸出電源連續變頻可調。單頻或自動雙頻，頻率可變為45Hz或55Hz，內置高速處理器核心，采用高端數字濾波技術，全過程智能測控，全觸摸超大液晶顯示器，測量輸出電流可調 1A～5A（400V），電阻測量范圍：0.001Ω～5ＫΩ。5A地網接地電阻測試儀具有體積小、重量輕、攜帶方便、抗干擾性能強、準確度高等特點。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | YDW-5A |
| 名稱 | 大地網接地電阻測試儀、地網接地電阻測試儀 |
| 功能 | 通過測量大地網的地網阻抗、接觸電勢、跨步電壓、土壤電阻率、分布電勢等參數判斷地網的狀態 |
其本參數
| 抗干擾原理 | 變頻法 |
| 測量輸出電流 | 可調 1A～5A（400V） |
| 測量輸出電壓 | 0～400V |
| 電源頻率 | 單頻（Hz）：45、50、55、60、65 |
| 自動雙頻（Hz）：45/55、55/65 47.5/52.5 | |
| 額定輸出功率 | 2000W |
| 分辨率 | 接地阻抗: 0.0001 |
| 阻抗角：0.0001° | |
| 精度 | 接地阻抗:±（1%*讀數+0.002） |
| 阻抗角:±（1%*讀數+0.02°） | |
| 電阻測量范圍 | 0.001Ω～5ＫΩ |
| 數據存儲 | 本機100組，支持U盤導出數據 |
| 電源 | AC 220V ±10% 允許發電機 |
| 使用環境 | 溫度：-10℃∽40℃，濕度：≤85% |
| 體積重量 | 370×295×358（mm3）,主機：22kg，地樁：7kg |
產品功能—— Features
—— 更多功能詳見《YDW-5A 5A地網接地電阻測試儀說明書》。

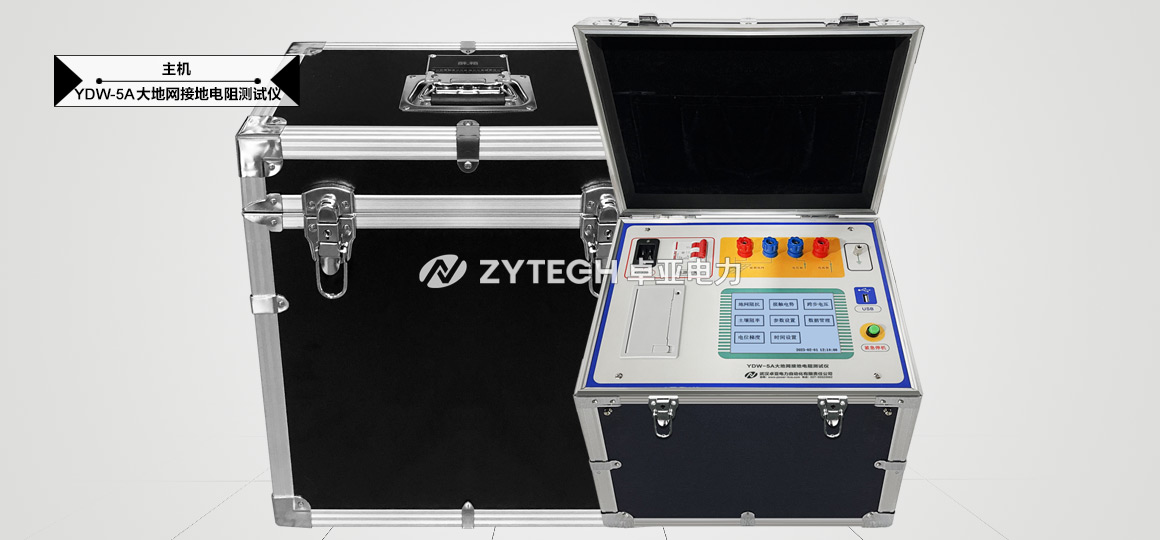

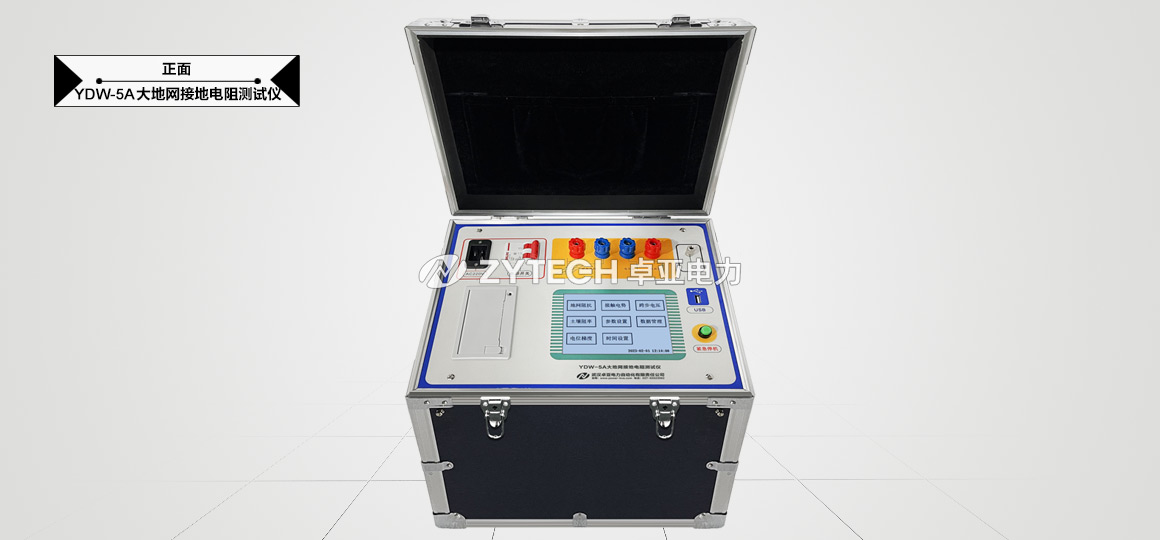

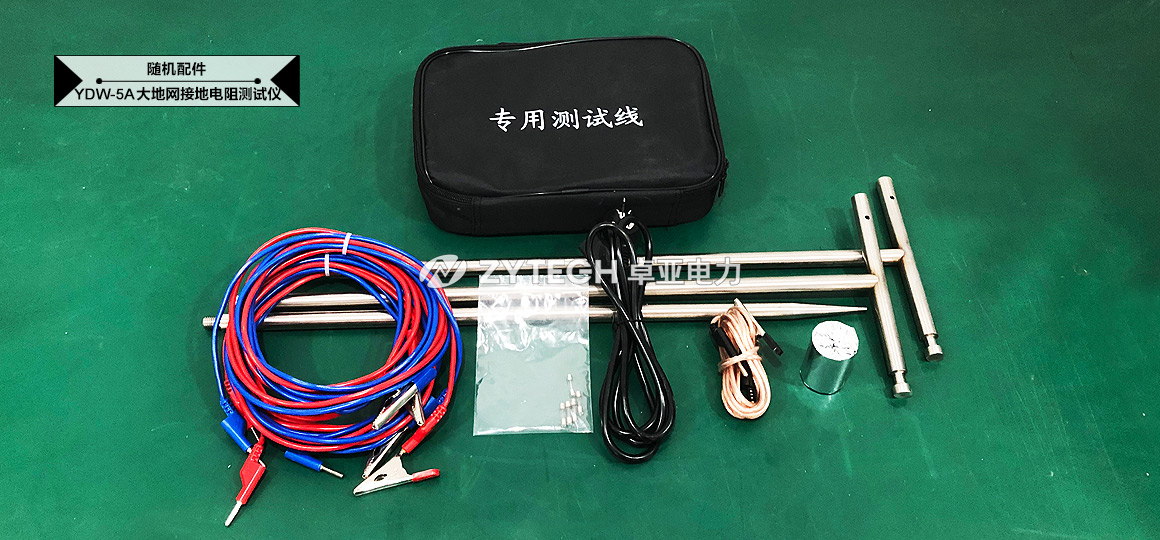

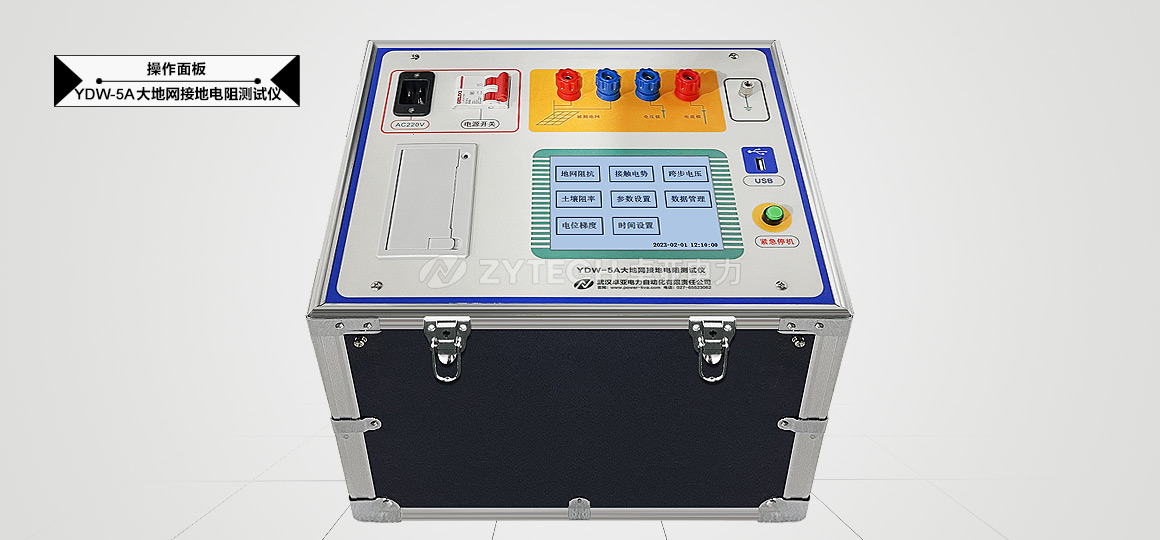

圖片展示—— Photo
試驗技術

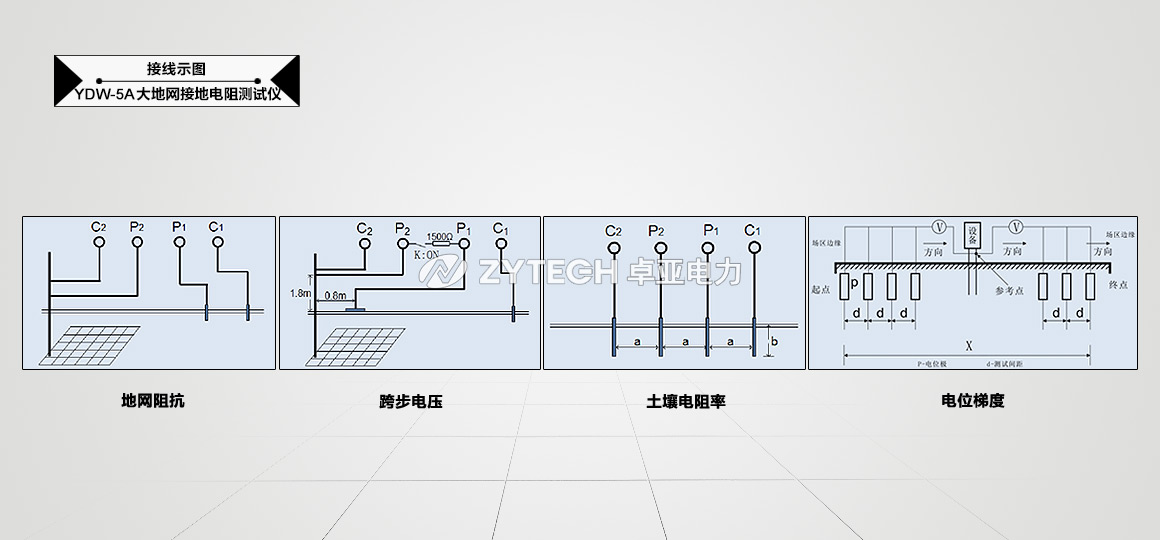

YDW-5A型5A地網接地電阻測試儀說明書中詳細介紹了5A地網接地電阻測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YDW-5A 5A地網接地電阻測試儀說明書
