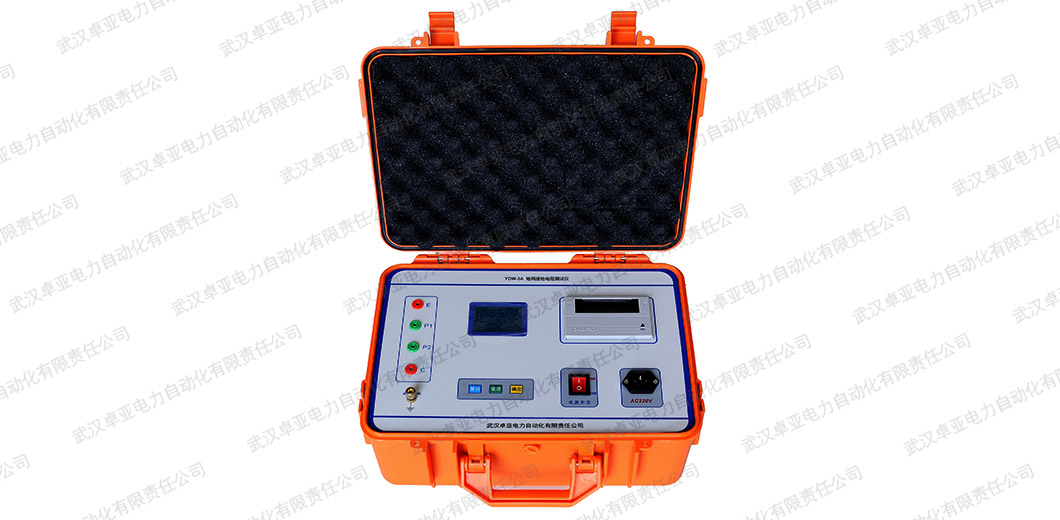

3A地網接地電阻測試儀
YDW-3A3A地網接地電阻測試儀，武漢卓亞電力自動化有限責任公司是3A地網接地電阻測試儀廠家，地網接地電阻測試儀針對電力大型地網接地電阻的檢測試驗，適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率，3A地網接地電阻測試儀又稱大型地網接地電阻測試儀、3A大型地網接地電阻測試儀及接地電阻測試儀 ……
卓亞電力承諾：網站所售本產品滿足電力標準GB/T17949.1-2000、DL/T475-2006，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
YDW-3A地網接地電阻測試儀又稱大地網接地電阻測試儀、大型地網接地電阻測試儀及3A大地網接地電阻測試儀，3A地網接地電阻測試儀適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。3A地網接地電阻測試儀可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型。3A地網接地電阻測試儀采用異頻抗干擾技術，3A地網接地電阻測試儀能在強干擾環境下準確測得工頻50Hz下的數據。
目前在電力系統中，地網接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30A。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。
地網接地電阻測試儀，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，該地網接地電阻測試儀簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | YDW-3A | |
| 名稱 | 大地網接地電阻測試儀、地網接地電阻測試儀 | |
| 測量范圍 | 0～150Ω（含電流樁阻抗） | |
| 分辨率 | 0.001Ω | |
| 測量誤差 | ±（讀數×2%+0.005Ω） | |
| 最大輸出電壓 | AC 180V (45Hz、55Hz，雙頻，正弦波) | |
| 最大輸出電流 | AC 3A (45Hz、55Hz，雙頻，正弦波) | |
| 測試儀重量 | 15kg | |
| 抗干擾能力 | 抗工頻50Hz電壓10V | |
| 測量線要求 | 電流線銅芯截面積≥1.5mm2 | |
| 電壓線銅芯截面積≥1.0mm2 | ||
| 供電電源 | AC 220V±10%，50Hz | |
| 尺寸 | 440×350×210mm3 | |
| 重量 | 23kg | |
產品功能—— Features
2、抗干擾能力強。本測試儀采用異頻法測量，配合現代軟硬件濾波技術，使得測試儀具有很高的抗干擾性能，測試數據穩定可靠
3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大地網
4、該大地網接地電阻測試儀功能強大。可測量電流樁，電壓樁，接地電阻，跨步電壓，接觸電壓
5、操作簡單。全中文菜單式操作，直接顯示出測量結果
6、該3A大地網接地電阻測試儀布線勞動量小，無需大電流線
試驗技術
YDW-3A型3A地網接地電阻測試儀說明書中詳細介紹了3A地網接地電阻測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YDW-3A 3A地網接地電阻測試儀說明書
