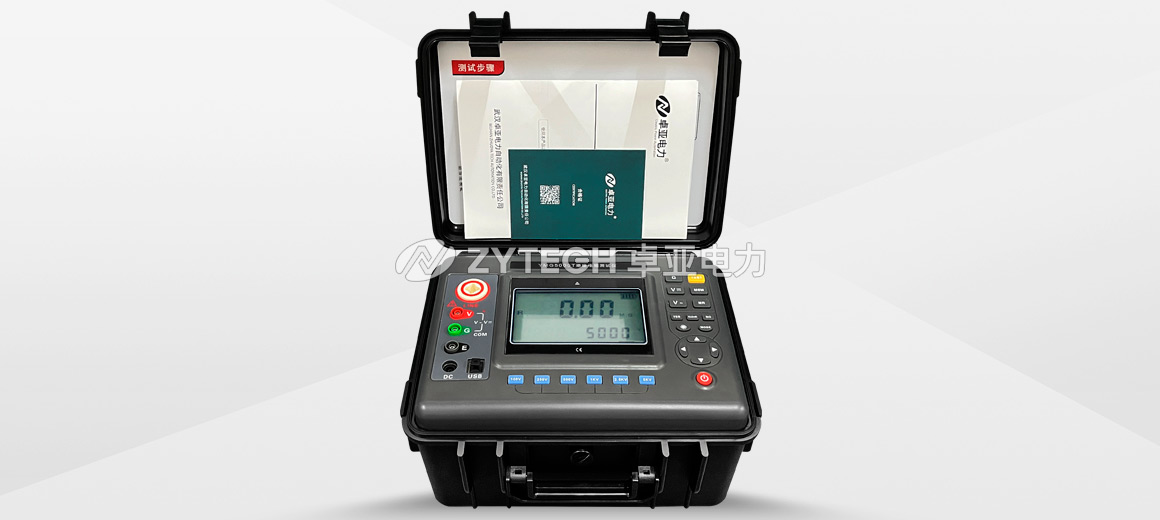

5kV絕緣電阻測試儀
YMG5000T
卓亞電力承諾：網站所售本產品滿足電力標準DL/T474.1-2006、DL/T741-2010，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
功能：絕緣電阻測試儀測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。
別名：5kV絕緣電阻測試儀、5000V絕緣電阻測試儀、5000V高壓絕緣電阻測試儀、5kV兆歐表、5000V高壓兆歐表
絕緣電阻測試儀輸出功率大，輸出電壓等級多（有6個電壓等級）。 額定絕緣測試電壓最大5000V，絕緣電阻測量范圍0.01MΩ～1000GΩ。具備吸收比和極化指數測量功能。同時還具有直流電壓與交流電壓測量功能。絕緣電阻測試儀具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。絕緣電阻測試儀美觀高檔，量程寬廣，分辨率高，攜帶方便，性能穩定，抗干擾能力強。
1六檔電壓：100V、250V、500V、1000V、2500V、5000V【注：如需10kV，可選擇型號YMG-T10KV。點擊查看參數。】
2自動量程轉換：0.01MΩ～1000GΩ，分辨率：0.01MΩ
3交直流電壓測量：AC 0～750V，DC 0～1000V

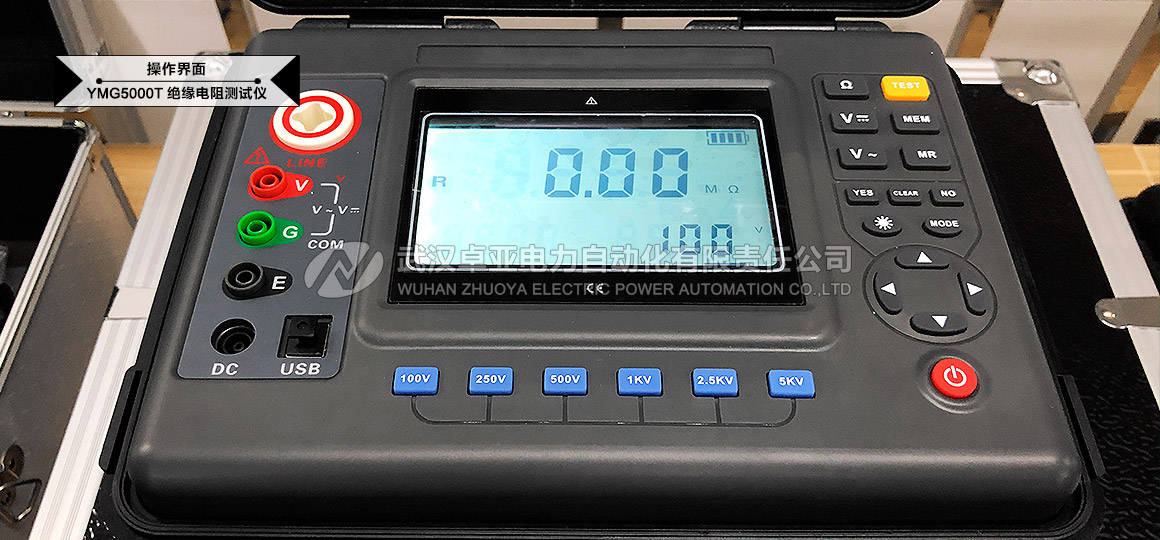

4大屏顯示：4位LCD屏及背光功能
5短路電流：≥5mA
6吸收比與極化指數：有
7USB通信功能：軟件監控，存儲數據可以上傳電腦

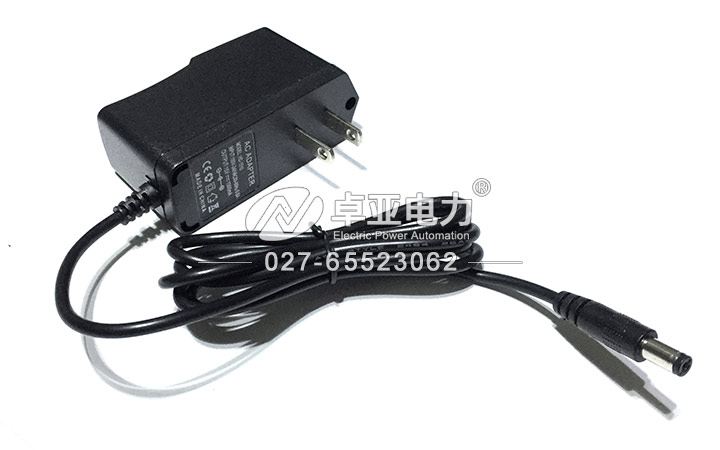

8交直流兩用：配備大容量鋰電池。連續工作7小時
9保護功能完善：具有自放電、過壓、過流充電自動保護功能
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | 六檔測試電壓 | 量程 | 輸出短路電流 | 吸收比和極化指數 | 交直流電壓測量 |
| YMG5000T | 100V；250V；500V；1000V；2500V；5000V（5kV） | 0.01MΩ～1000GΩ | ≥5mA(5KV) | 有 | AC：0～1000V，DC：0～750V |
| YMG-T10KV | 250V；500V；1000V；2500V；5000V；10KV（10000V） | ≥5mA(10KV) |
| 型號 | YMG5000T （ |
| 名稱 | 5kV絕緣電阻測試儀、5000V絕緣電阻測試儀、5kV高壓絕緣電阻測試儀、5kV高壓兆歐表 |
| 額定電壓(V) | 100V；250V；500V；1000V；2500V；5000V |
| 測量電壓(V) | 額定電壓 ×（1±10%） |
| 絕緣電阻量程（GΩ） | 0.01MΩ～1000GΩ，分辨率：0.01MΩ |
| 直流電壓量程 | 0～1000V，分辨率：0.1V |
| 交流電壓量程 | 0～750V，分辨率：0.1V |
| 輸出短路電流 | ≥5mA(5KV) |
| 吸收比和極化指數 | 有 |
| 顯示模式 | 4位超大LCD（108mm×65mm）顯示，灰白屏背光 |
| USB接口 | 具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印 |
| 數據存儲 | 500組，閃爍顯示"FULL"符號表示存儲已滿 |
| 報警功能 | 測量值超過報警設定值時發出報警提示 |
| 功耗 | 待機: 30mA Max(背光關閉) |
| 開機開背光: 42mA Max | |
| 測量：300mA Max(背光關閉) | |
| 電源 | 12V充電電池 |
| 絕緣電阻 | ≥50MΩ(測量線路與外殼間) |
| 耐壓 | AC3kV/50Hz 1min |
| 工作環境 | 溫度：－10℃～+50℃，濕度：＜85%RH |
| 尺寸與重量 | 尺寸：240×188×85mm3，重量：2720g(含電池) |
| 滿足安規 | IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V |
| 基準條件 | 23℃±5℃，75%rh以下 |
產品功能—— Features

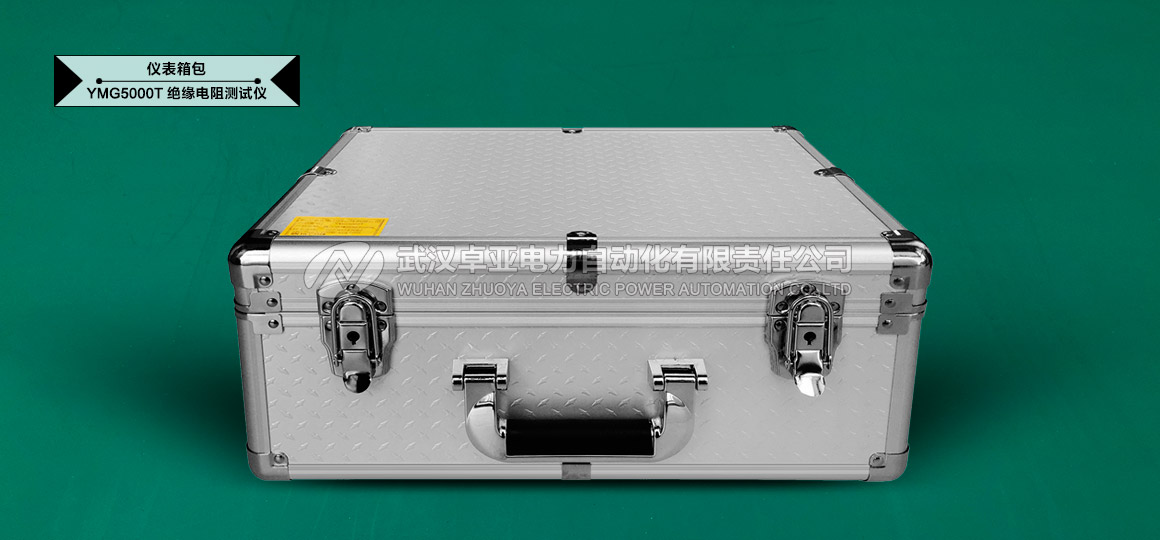

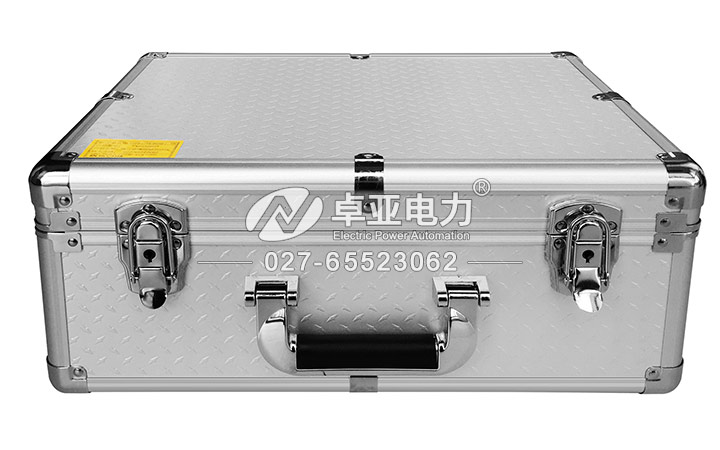

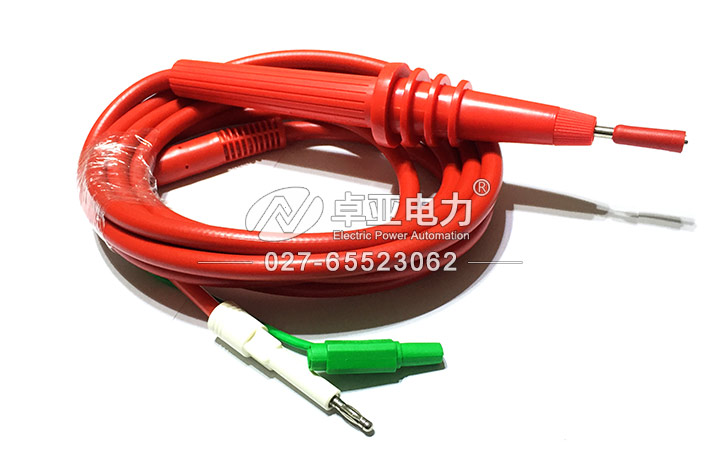

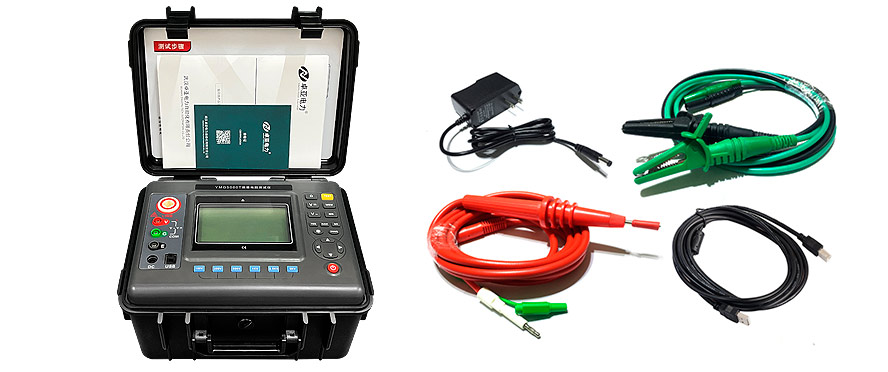

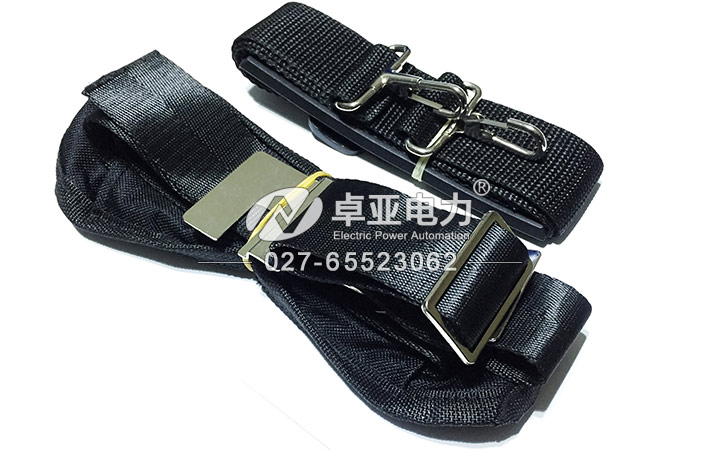

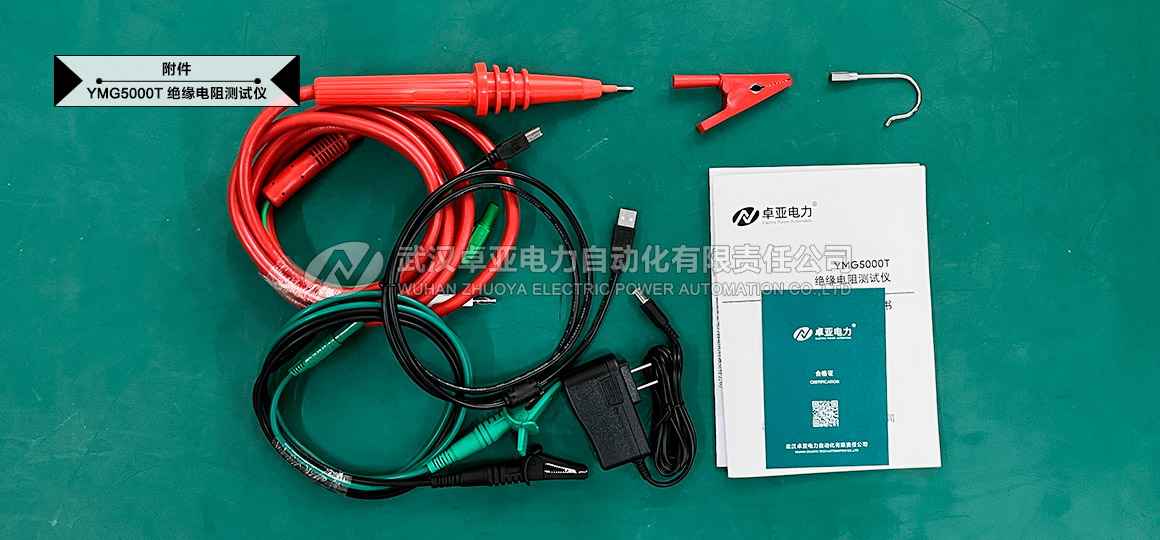

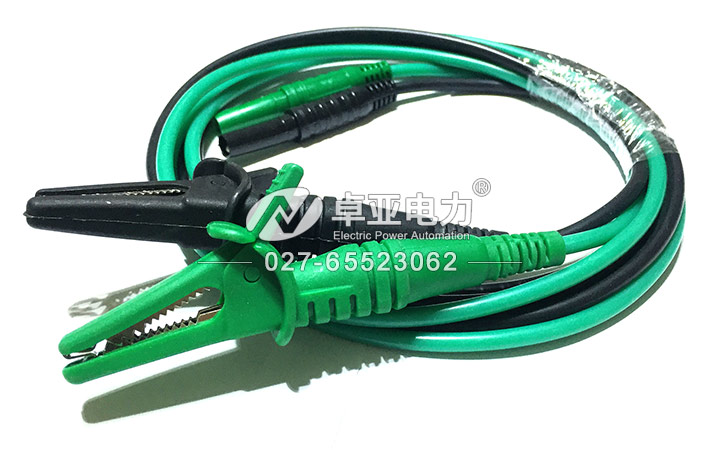

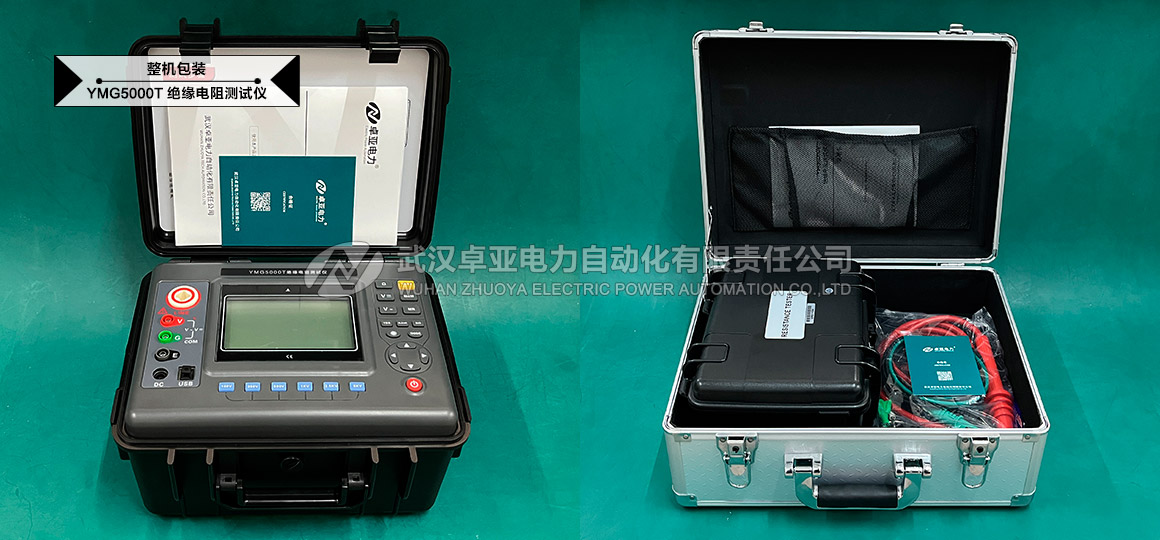

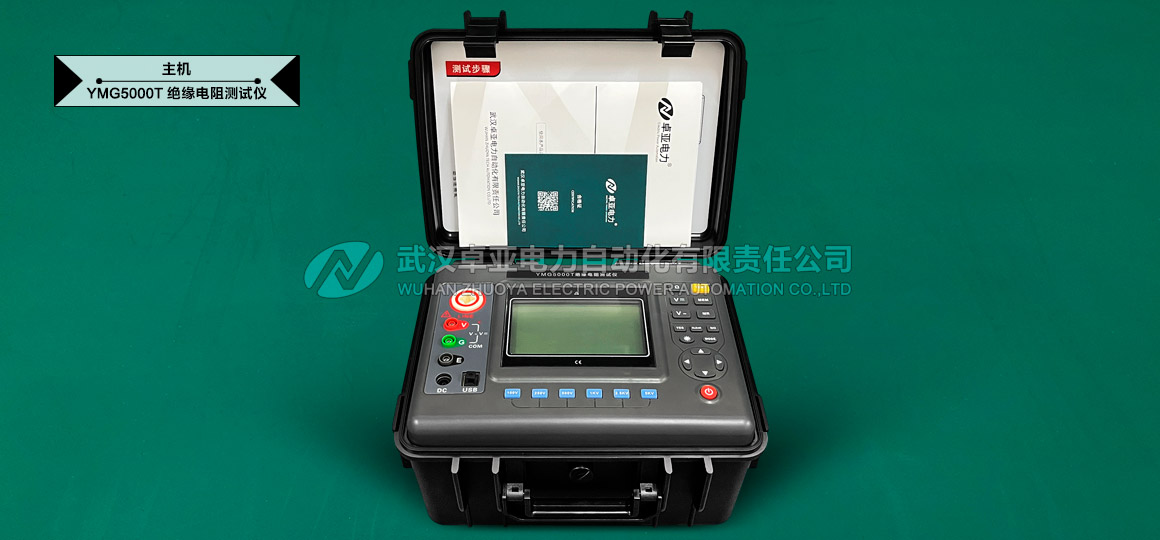

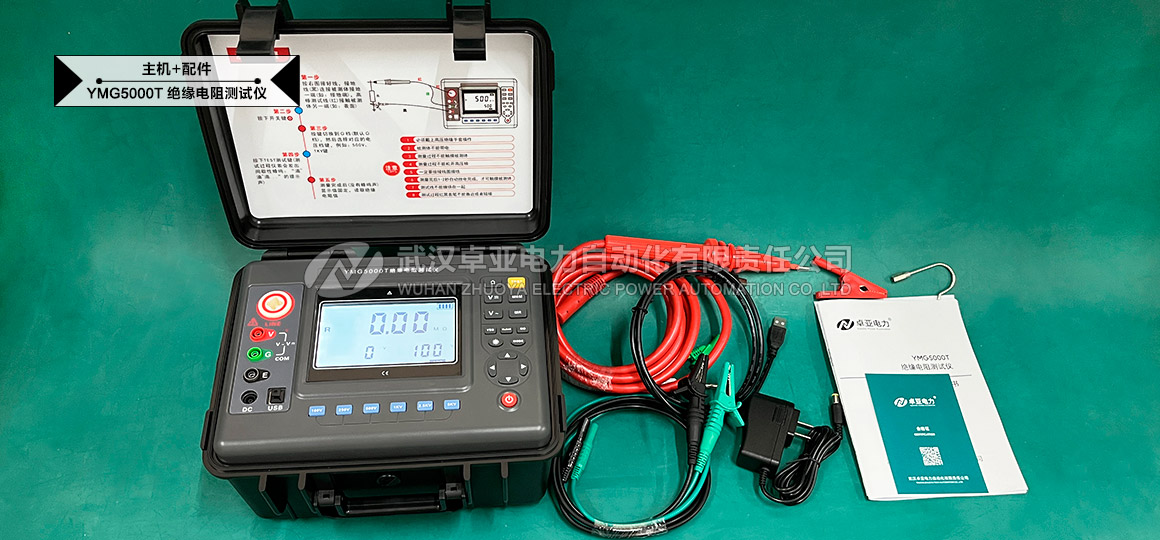

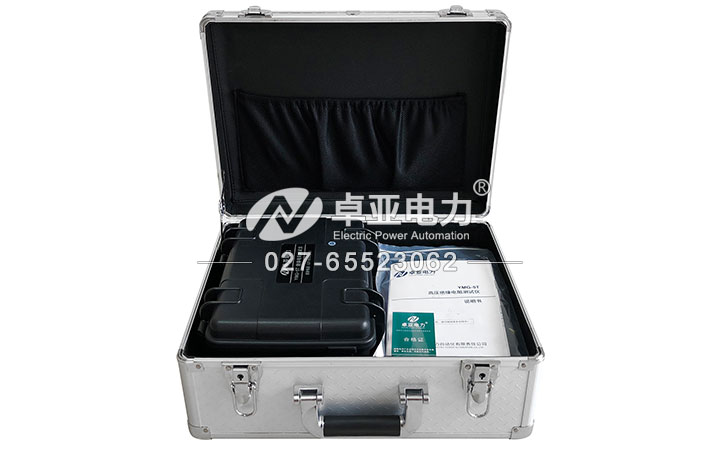

圖片展示—— Photo
產品細節—— Picture
絕緣電阻測試儀(兆歐表)量程選擇
| 型號 | 名稱 | 測試電壓范圍 | 檔位 | 絕緣電阻測量范圍 | 短路電流 | 吸收比、極化指數 | 說明 |
| YMG2500 | 絕緣電阻測試儀 | 100V/250V/500V/1000V/2500V | 五檔電壓 | 0.01MΩ～200GΩ | ≥2mA | 有 | 液晶屏、手持式 |
| YMG5000 | 絕緣電阻測試儀 | 250V/500V/1000V/2500V/5000V | |||||
| YMG5000VS | 高壓絕緣電阻測試儀 | 250/500V/1000V/2500V/5000V | 0.01MΩ～5TΩ（自動放電） | ≥5mA | |||
| YMG5000T | 絕緣電阻測試儀 | 100V/250V/500V/1000V/2500V/5000V | 六檔電壓 |
0.01MΩ～1000GΩ | ≥5mA | 有 | 液晶屏、臺式 |
| YMG-10kV | 絕緣電阻測試儀 | 250V/500V/1000V/2500V/5000V/10KV | 固定六檔電壓 + 電壓可微調 |
0.01MΩ～10TΩ（10000GΩ） | |||
| GM-20kV | 可調高壓數字兆歐表 | 0.1、0.25、0.5、1、2.5、5（kV） | 0.01MΩ～2000GΩ | ≥10mA | 有 | 數字表頭、臺式 | |
| GM-15kV | 可調高壓數字兆歐表 | 0.25、0.5、1、2.5、5、10（kV） | |||||
| GM-10kV | 可調高壓數字兆歐表 | 0.5、1、2.5、5、10、15（kV） | |||||
| GM-5kV | 可調高壓數字兆歐表 | 0.5、1、2.5、5、10、20（kV） | |||||
| YMG2670 | 數字兆歐表 | 100V/250V/500V/1000V | 手動四檔 | 0～19990MΩ（20GΩ） | ＞1.6mA | —— | 數字表頭、臺式 |
| YMG2671 | 高壓兆歐表 | 500V/1000V/2000V/2500V | |||||
| YMG2672 | 電子兆歐表 | 500V/1000V/2500V/5000V | |||||
| YMG2678 | 水內冷發電機絕緣測試儀 | 2.5KV | —— | 5MΩ～10000MΩ | ≥3mA | 有 | 數字表頭、臺式 |
試驗技術
YMG5000T型5kV絕緣電阻測試儀說明書中詳細介紹了5kV絕緣電阻測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YMG5000T 5kV絕緣電阻測試儀說明書
