YR20005000V絕緣電阻測試儀，武漢卓亞電力自動化有限責任公司是5000V絕緣電阻測試儀廠家，高壓絕緣電阻測試儀測量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻，可輸出電壓2500V、5000V，5000V絕緣電阻測試儀又稱兆歐表、絕緣電阻測試儀、電器設備絕緣測試儀 ……
卓亞電力承諾：網站所售本產品滿足電力標準DL/T474.1-2006、DL/T741-2010、JJG622-1997，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
YR2000高壓絕緣電阻測試儀又稱絕緣電阻測試儀、絕緣電阻測量儀、帶極化指數功能的兆歐表、電子式絕緣電阻測試儀、數字式絕緣電阻測試儀及指針式絕緣電阻測試儀，高壓絕緣電阻測試儀可輸出2500V、5000V電壓，帶極化指數，高壓絕緣電阻測試儀是測量變壓器絕緣電阻、互感器絕緣電阻、發電機絕緣電阻、高壓電動機絕緣電阻、電力電容絕緣電阻、電力電纜絕緣電阻、避雷器等絕緣電阻的理想電力測試儀，高壓絕緣電阻測試儀具有指針與數字同步顯示、交直流兩用，自動計算各種絕緣指標(吸收比、極化指數)、各種測量結果具有防掉電功能等特點。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | YR2010 | ||||
| YR2000 | |||||
| 輸出電壓 | 500VDC | 1000VDC | 2500VDC | 5000VDC | |
| 精度 | 溫度 | 23℃±5℃ | |||
| 絕緣電阻 | 1MΩ～20GΩ ±5% |
2MΩ～40GΩ ±5% |
5MΩ～100GΩ ±5% |
10MΩ～200GΩ ±5% |
|
| 輸出電壓 | 4MΩ～20GΩ 0～+10% |
8MΩ～40GΩ 0～+10% |
20MΩ～100GΩ 0～+10% |
40MΩ～200GΩ 0～+10% |
|
| 高壓短路電流 | ≥3mA | ||||
| 工作電源 | 8節AA型充電電池，外置充電適配器 | ||||
| 工作溫度及濕度 | -10℃～40℃，最大相對濕度85% | ||||
| 保存溫度及濕度 | -20℃～60℃，最大相對濕度90% | ||||
| 絕緣性能 | 電路與外殼間電壓為1000V DC時，最大2000MΩ | ||||
| 耐壓性能 | 電路與外殼間電壓為2500V AC時，承受1分鐘 | ||||
| 尺寸 | 230×190×90mm3(L×W×H) | ||||
| 重量 | 2kg | ||||

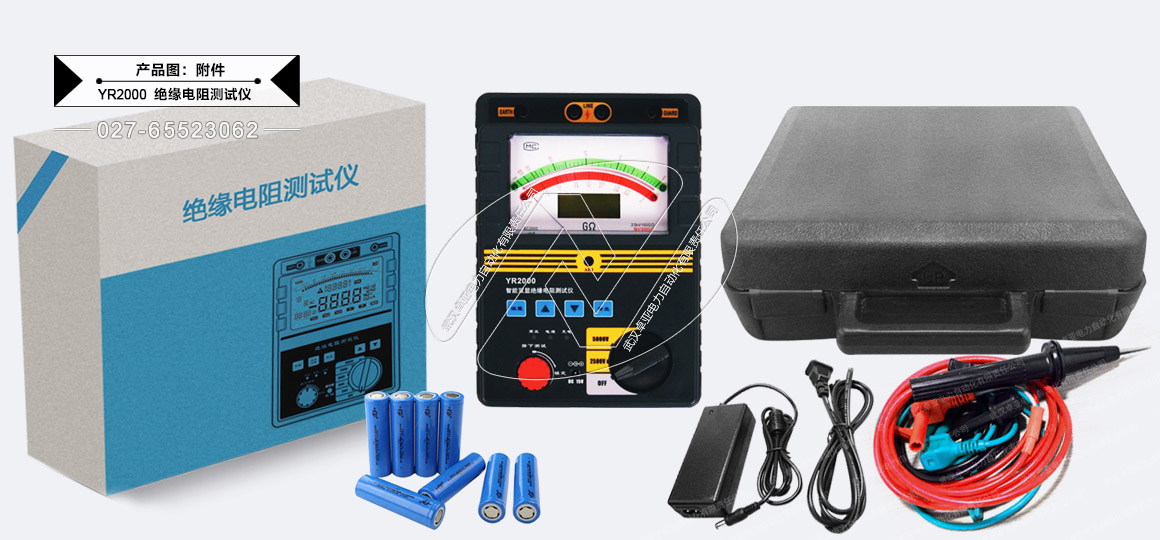

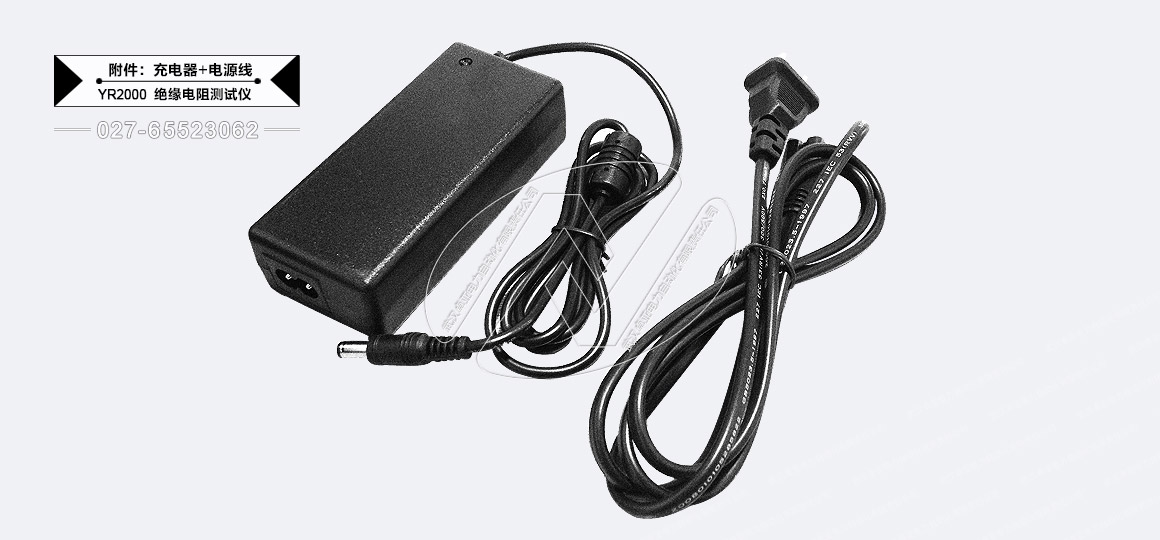

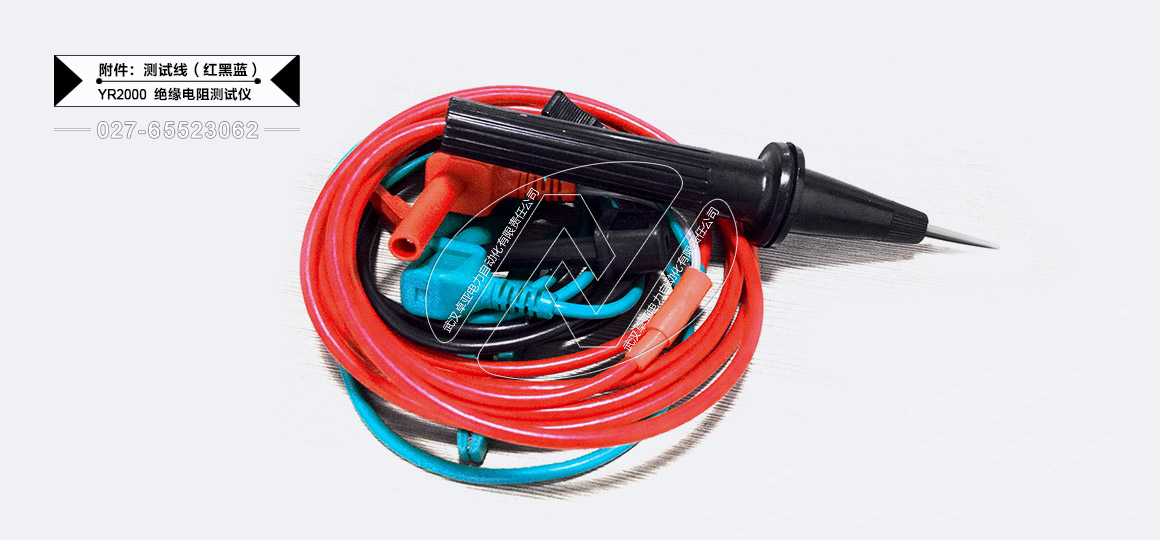

| 附件 | 測試線一套，說明書，合格證，充電適配器，電源線 | ||||
產品功能—— Features

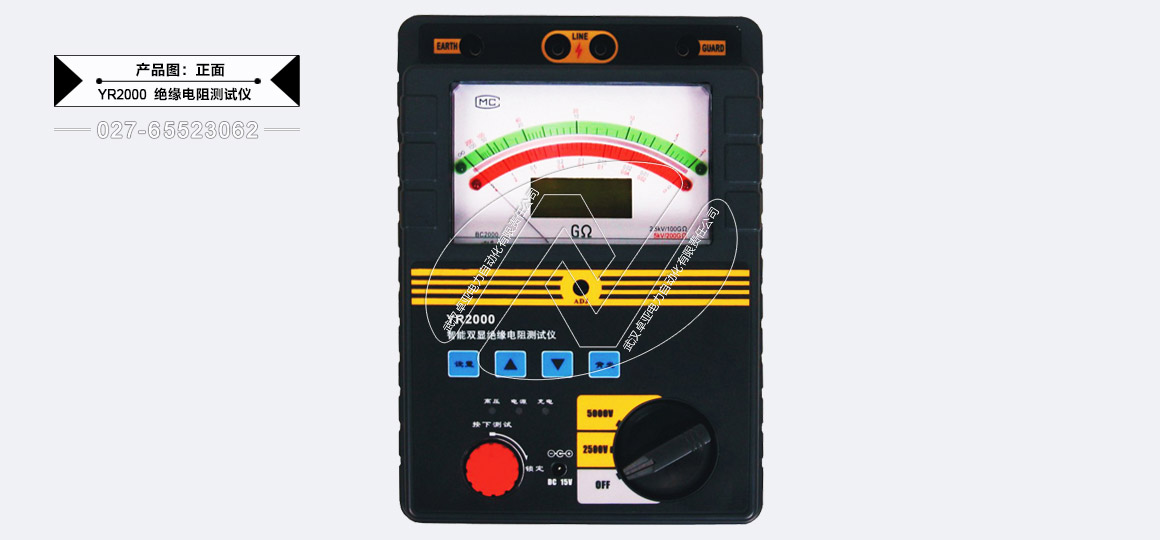

2、兩種方式同步顯示絕緣阻值。機械指針采用超薄型張絲結構抗震能力強。機械指針的采用可容易觀察絕緣電阻的變化范圍，點陣液晶屏的采用可指導用戶操作儀表并可精確得出測量結果
3、機械表頭與液晶屏合二為一。雙刻度顯示，量程自動轉換。彩色刻度易于讀識，并有LED顯示相應色彩
4、該智能雙顯絕緣電阻測試儀表采用嵌入式工業單片機和實時操作軟件系統。自動化程度高、抗干擾能力強，測試儀可自動計算吸收比和極化指數
5、操作界面友好，各種測量結果具有防掉電功能，可連續存儲20次的測量結果
6、該絕緣電阻測試儀表產生高壓時，有提示音輸出
7、內置殘留高壓放電電路，測試完畢可自動放掉被測設備上的殘留高壓
8、交直流兩用，配置可充電池和交流適配器
9、該絕緣電阻測試儀采用便攜式設計，便于野外操作
10、高壓短路電流≥3mA，絕緣電阻測試儀是測量大型變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想電力測試儀

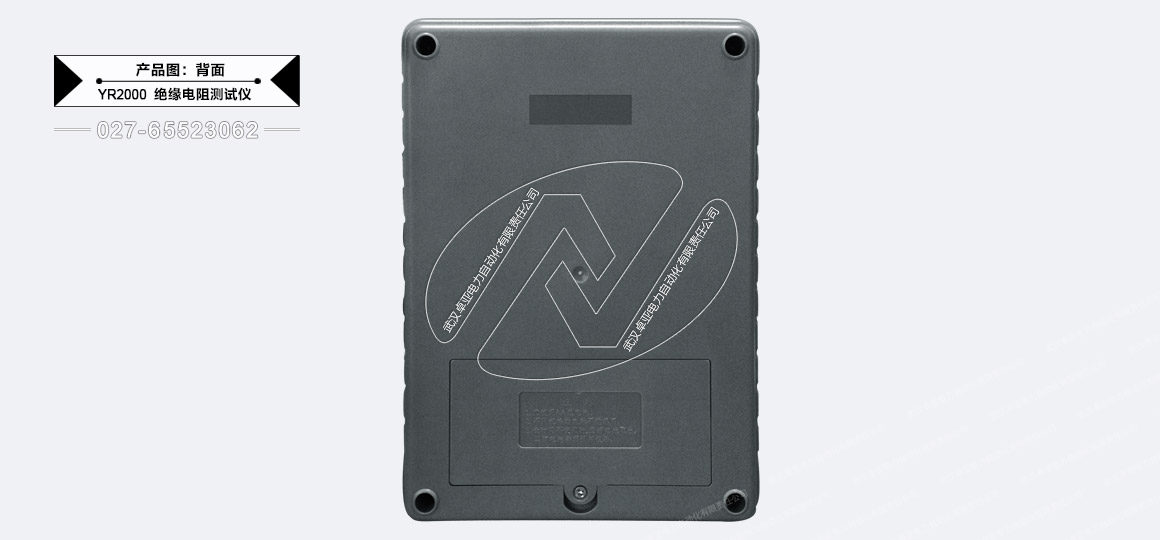

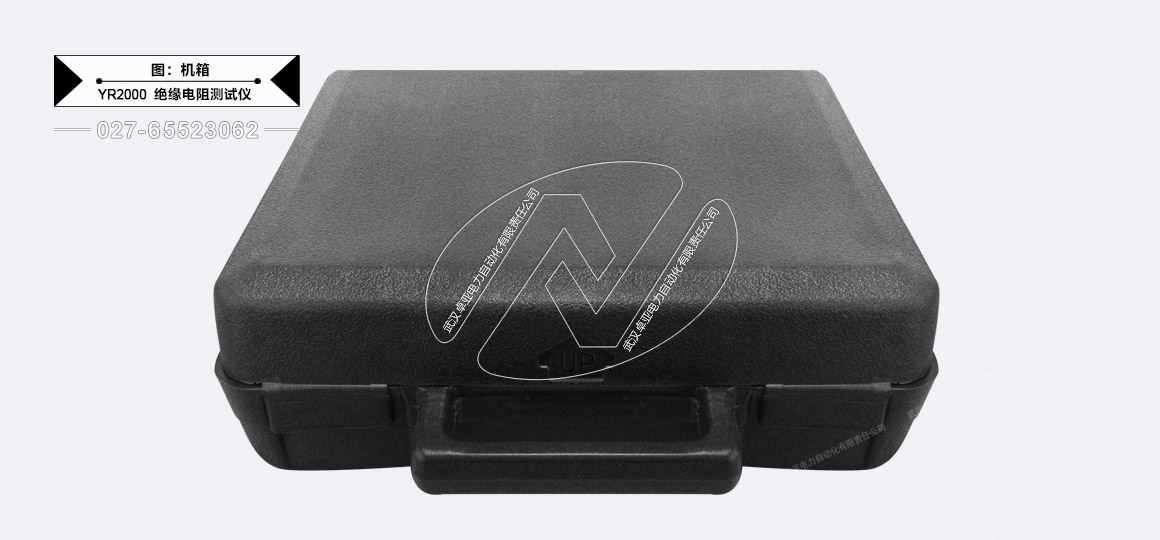

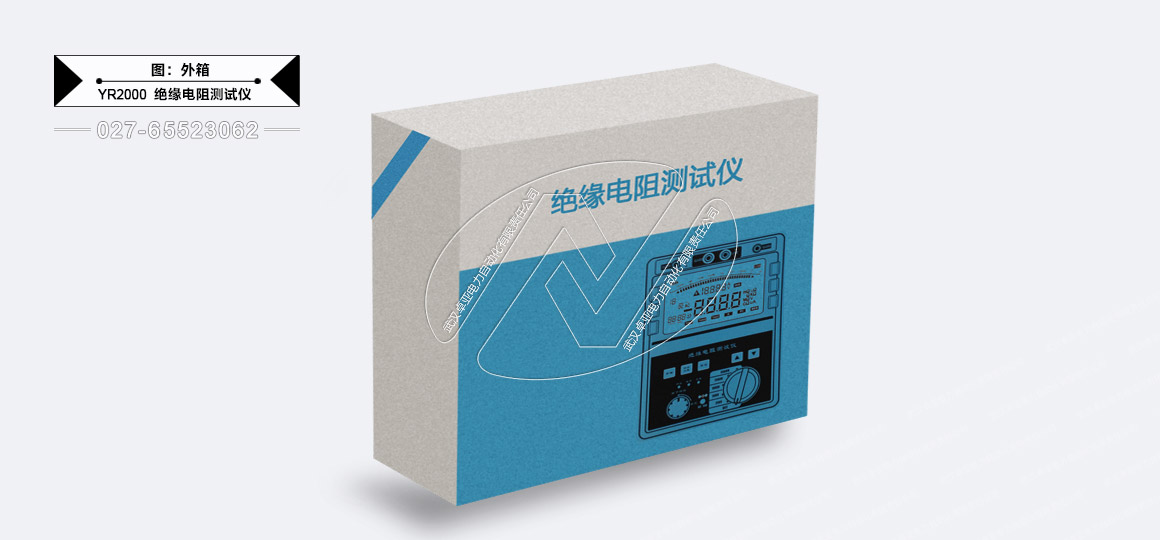

圖片展示—— Photo
絕緣電阻測試儀(兆歐表)量程選擇
| 型號 | 名稱 | 測試電壓范圍 | 檔位 | 絕緣電阻測量范圍 | 短路電流 | 吸收比、極化指數 | 說明 |
| YMG2500 | 絕緣電阻測試儀 | 100V/250V/500V/1000V/2500V | 固定電壓 五檔 |
0.01MΩ～200GΩ | ≥2mA | 有 | 液晶屏、手持式 |
| YMG5000 | 高壓絕緣電阻表 | 250V/500V/1000V/2500V/5000V | |||||
| YMG5000T | 絕緣電阻測試儀 | 100V/250V/500V/1000V/2500V/5000V | 固定電壓 六檔 |
0.01MΩ～1000GΩ | ≥5mA | 有 | 液晶屏、臺式 |
| YMG-10kV | 絕緣電阻測試儀 | 250V/500V/1000V/2500V/5000V/10KV | 固定六檔電壓 + 電壓可微調 |
0.01MΩ～10TΩ（10000GΩ） | |||
| GM-20kV | 可調高壓數字兆歐表 | 0.1、0.25、0.5、1、2.5、5（kV） | 0.01MΩ～2000GΩ | ≥10mA | 有 | 數字表頭、臺式 | |
| GM-15kV | 可調高壓數字兆歐表 | 0.25、0.5、1、2.5、5、10（kV） | |||||
| GM-10kV | 可調高壓數字兆歐表 | 0.5、1、2.5、5、10、15（kV） | |||||
| GM-5kV | 可調高壓數字兆歐表 | 0.5、1、2.5、5、10、20（kV） | |||||
| YMG2670 | 數字兆歐表 | 100V/250V/500V/1000V | 手動四檔 | 0～19990MΩ（20GΩ） | ＞1.6mA | —— | 數字表頭、臺式 |
| YMG2671 | 高壓兆歐表 | 500V/1000V/2000V/2500V | |||||
| YMG2672 | 電子兆歐表 | 500V/1000V/2500V/5000V | |||||
| YR2533 | 絕緣電阻測試儀 | 500V/1000V/2500V | 手動三檔 | 20GΩ/40GΩ/100GΩ | ≥1mA | —— | 指針表對、手持式 |
| YR2550 | 絕緣電阻測試儀 | 2500V/5000V | 手動二檔 | 100GΩ/200GΩ | 指針表對、手持式 | ||
| YR2403 | 絕緣電阻測試儀 | 2500V/5000V/10000V | 手動三檔 | 200GΩ/400GΩ | 電子指針、手持式 | ||
| YR2000 | 絕緣電阻測試儀 | 2500V/5000V | 手動二檔 | 100GΩ/200GΩ | ≥3mA | 有 | 指針+數字、手持式 |
| YR2010 | 絕緣電阻測試儀 | 500V/1000V/2500V/5000V | 手動四檔 | 20GΩ/40GΩ/100GΩ/200GΩ | ≥3mA | —— | 指針+數字、手持式 |
| YMG2678 | 水內冷發電機絕緣測試儀 | 2.5KV | —— | 5MΩ～10000MΩ | ≥3mA | 有 | 數字表頭、臺式 |
試驗技術
YR2000型5000V絕緣電阻測試儀說明書中詳細介紹了5000V絕緣電阻測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YR2000 5000V絕緣電阻測試儀說明書
