10000V絕緣電阻測試儀
YR2403指針式表頭顯示，三檔電壓可輸出2500V、5000V、10000V，最大量程：400G
卓亞電力承諾：網站所售本產品滿足電力標準DL/T474.1-2006、DL/T741-2010、JJG622-1997，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
YR2403型10000V絕緣電阻測試儀是測量變壓器、互感器、發電機、電動機、電力電容、避雷器等絕緣電阻的理想測試儀。
YR2403型10000V絕緣電阻測試儀具有多種電壓輸出2500V、5000V、10000V，模擬指針與數字同步顯示、交直流兩用。是武漢卓亞電力根據DL/T911-2004絕緣試驗標準制造而成，10000V絕緣電阻測試儀采用嵌入式工業單片機實時操作系統，便攜式設計，方便野外操作。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 輸出電壓 | 2500V DC2403 | 5000V DC | 10000V DC | |
| 精度 | 溫度 | 23℃±5℃ | ||
| 絕緣電阻 | 5M～100G ±5% | 10M～250G ±5% | 25M～400G ±5% | |
| 其它范圍：±10% | ||||
| 輸出電壓 | 2.5M～100G 0～+10% | 5M～250G 0～+10% | 10M～400G 0～+10% | |
| 高壓短路電流 | ≥1mA | |||
| 工作電源 | 8節AA型高容量充電電池，外置充電適配器(或8節AA型堿性電池) | |||
| 工作溫度及濕度 | -10℃～40℃，最大相對濕度85% | |||
| 保存溫度及濕度 | -25℃～60℃，最大相對濕度90% | |||
| 絕緣性能 | 電路與外殼間電壓為1000V DC時，最大2500MΩ | |||
| 耐壓性能 | 電路與外殼間施加3KV/50Hz正弦波交流電壓，承受1分鐘 | |||
| 尺寸 | 230×190×90mm3 | |||
| 重量 | 2.5kg | |||

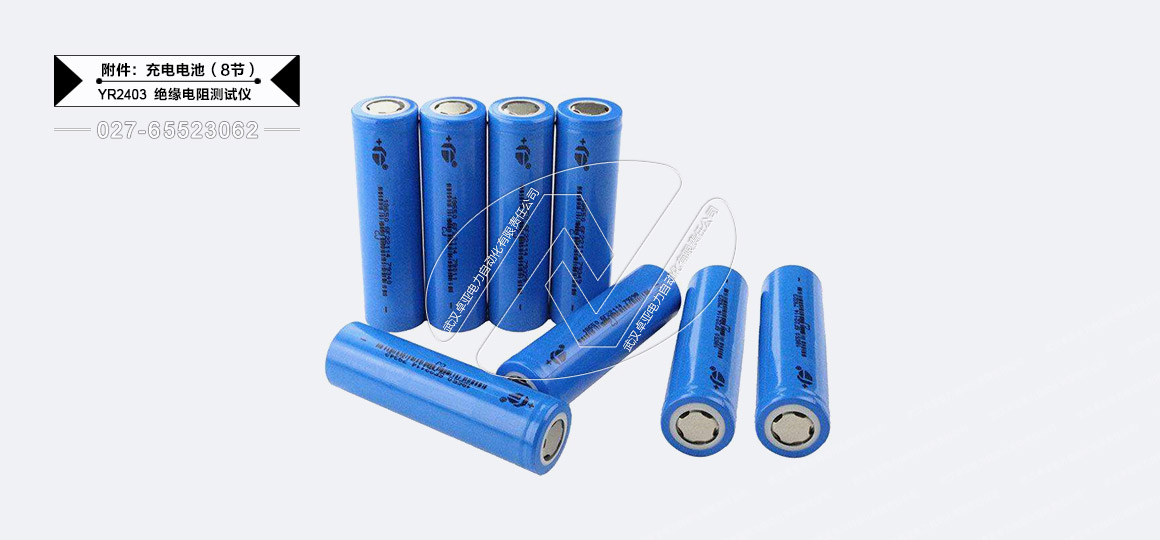

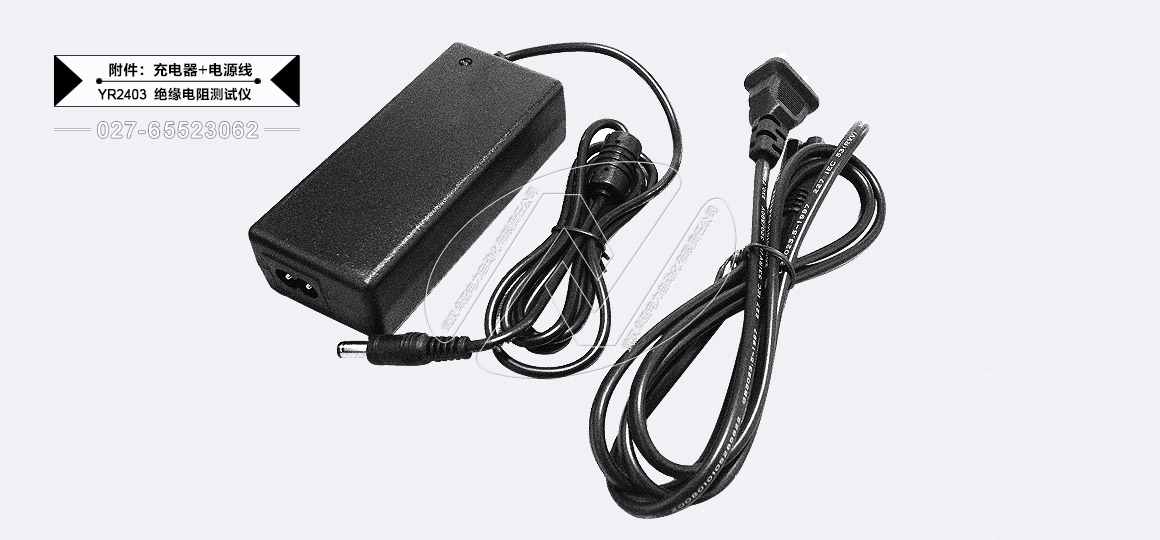

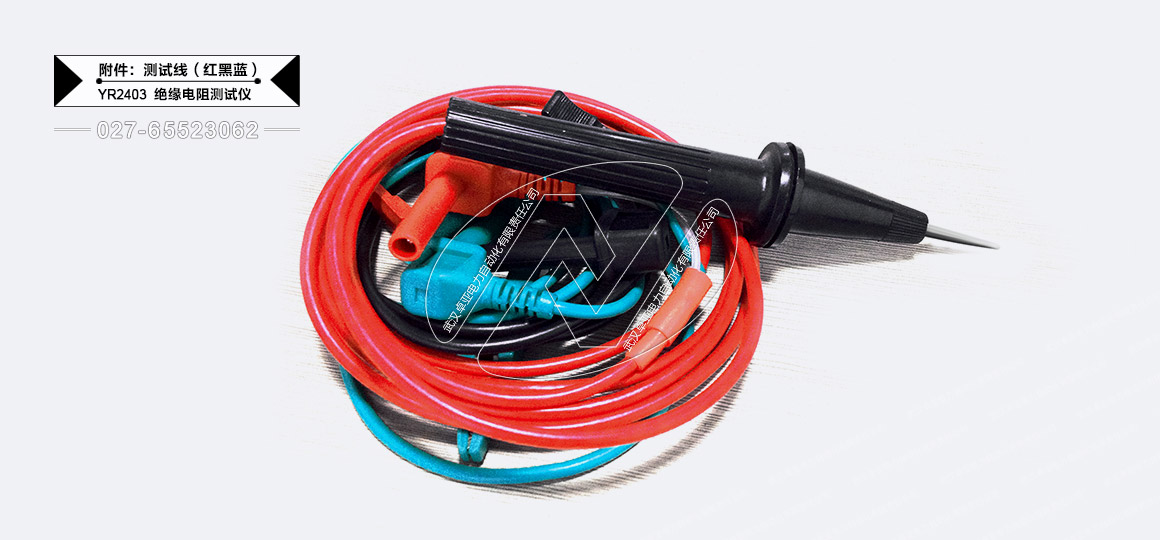

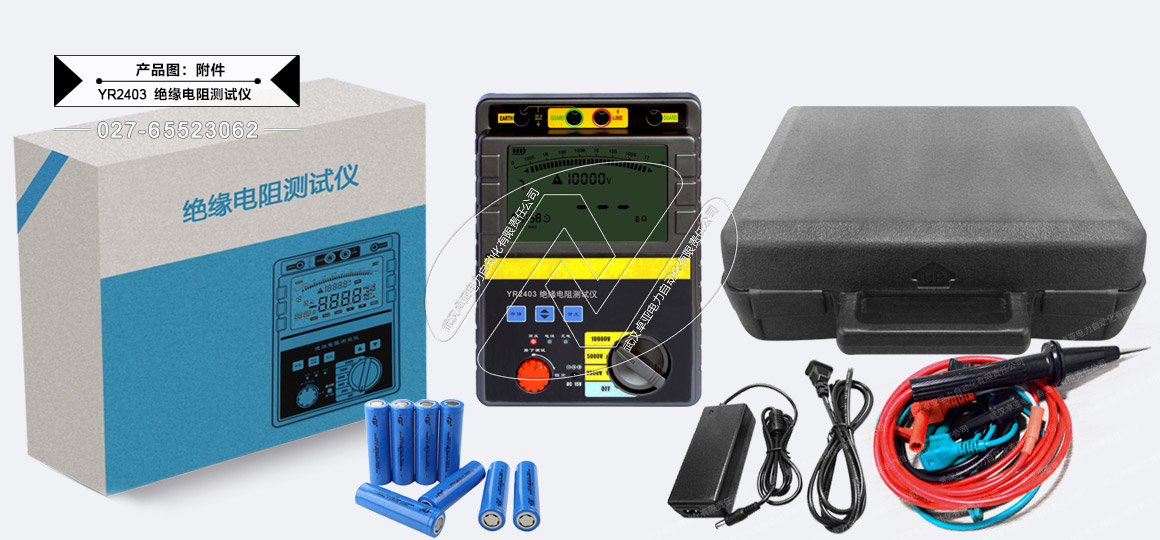

| 附件 | 測試線一套，說明書，合格證，充電適配器,電源線，8節AA型充電電池 | |||
產品功能—— Features
—— 更多功能詳見《YR2403 10000V絕緣電阻測試儀說明書》。

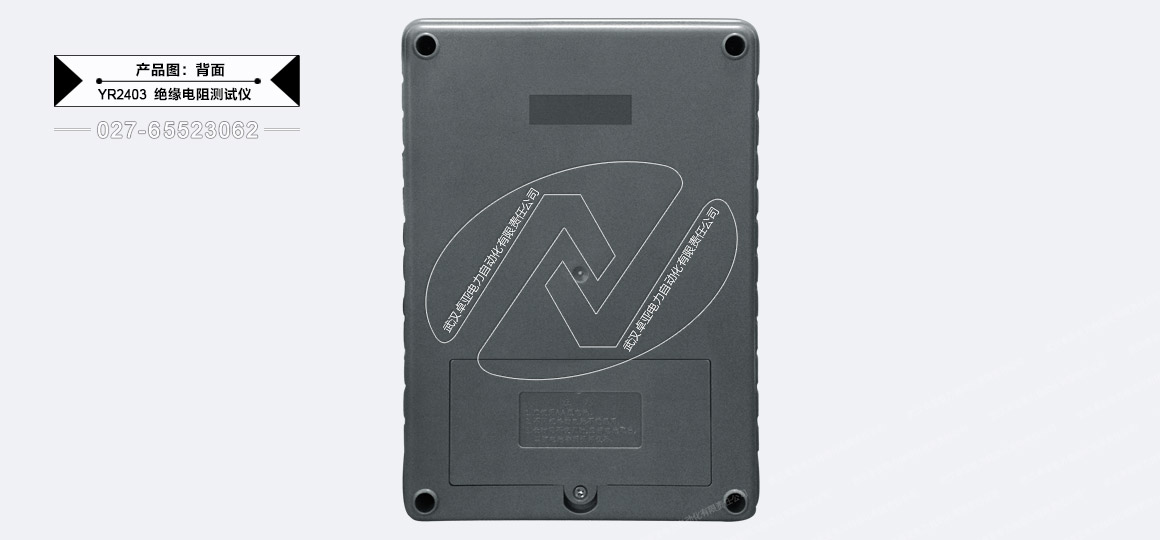

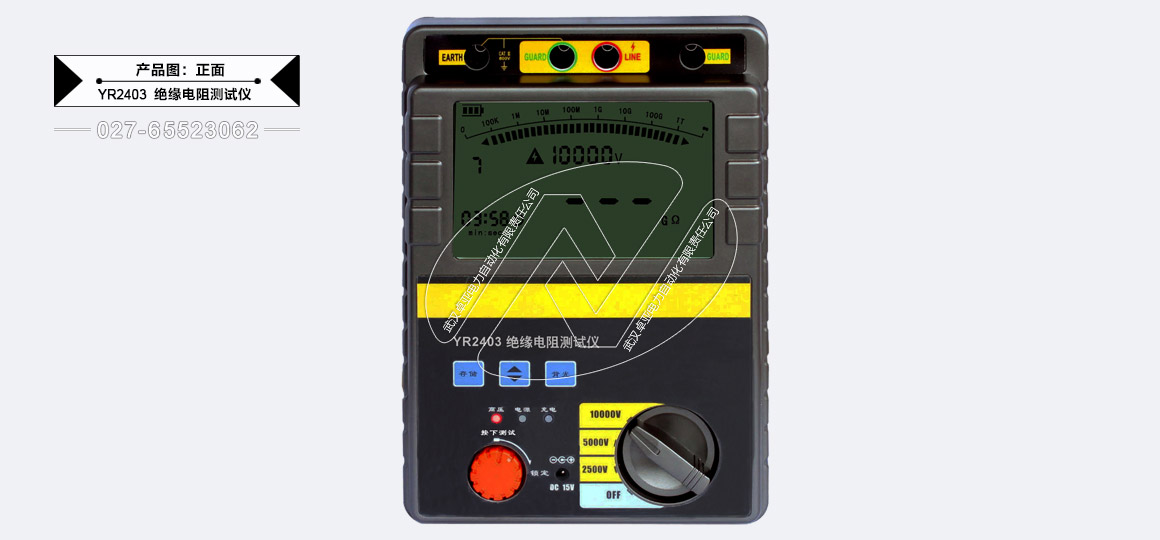

圖片展示—— Photo
絕緣電阻測試儀(兆歐表)量程選擇
| 型號 | 名稱 | 測試電壓范圍 | 檔位 | 絕緣電阻測量范圍 | 短路電流 | 吸收比、極化指數 | 說明 |
| YMG2500 | 絕緣電阻測試儀 | 100V/250V/500V/1000V/2500V | 固定電壓 五檔 |
0.01MΩ～200GΩ | ≥2mA | 有 | 液晶屏、手持式 |
| YMG5000 | 高壓絕緣電阻表 | 250V/500V/1000V/2500V/5000V | |||||
| YMG5000T | 絕緣電阻測試儀 | 100V/250V/500V/1000V/2500V/5000V | 固定電壓 六檔 |
0.01MΩ～1000GΩ | ≥5mA | 有 | 液晶屏、臺式 |
| YMG-10kV | 絕緣電阻測試儀 | 250V/500V/1000V/2500V/5000V/10KV | 固定六檔電壓 + 電壓可微調 |
0.01MΩ～10TΩ（10000GΩ） | |||
| GM-20kV | 可調高壓數字兆歐表 | 0.1、0.25、0.5、1、2.5、5（kV） | 0.01MΩ～2000GΩ | ≥10mA | 有 | 數字表頭、臺式 | |
| GM-15kV | 可調高壓數字兆歐表 | 0.25、0.5、1、2.5、5、10（kV） | |||||
| GM-10kV | 可調高壓數字兆歐表 | 0.5、1、2.5、5、10、15（kV） | |||||
| GM-5kV | 可調高壓數字兆歐表 | 0.5、1、2.5、5、10、20（kV） | |||||
| YMG2670 | 數字兆歐表 | 100V/250V/500V/1000V | 手動四檔 | 0～19990MΩ（20GΩ） | ＞1.6mA | —— | 數字表頭、臺式 |
| YMG2671 | 高壓兆歐表 | 500V/1000V/2000V/2500V | |||||
| YMG2672 | 電子兆歐表 | 500V/1000V/2500V/5000V | |||||
| YR2533 | 絕緣電阻測試儀 | 500V/1000V/2500V | 手動三檔 | 20GΩ/40GΩ/100GΩ | ≥1mA | —— | 指針表對、手持式 |
| YR2550 | 絕緣電阻測試儀 | 2500V/5000V | 手動二檔 | 100GΩ/200GΩ | 指針表對、手持式 | ||
| YR2403 | 絕緣電阻測試儀 | 2500V/5000V/10000V | 手動三檔 | 200GΩ/400GΩ | 電子指針、手持式 | ||
| YR2000 | 絕緣電阻測試儀 | 2500V/5000V | 手動二檔 | 100GΩ/200GΩ | ≥3mA | 有 | 指針+數字、手持式 |
| YR2010 | 絕緣電阻測試儀 | 500V/1000V/2500V/5000V | 手動四檔 | 20GΩ/40GΩ/100GΩ/200GΩ | ≥3mA | —— | 指針+數字、手持式 |
| YMG2678 | 水內冷發電機絕緣測試儀 | 2.5KV | —— | 5MΩ～10000MΩ | ≥3mA | 有 | 數字表頭、臺式 |
試驗技術
YR2403型10000V絕緣電阻測試儀說明書中詳細介紹了10000V絕緣電阻測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YR2403 10000V絕緣電阻測試儀說明書
